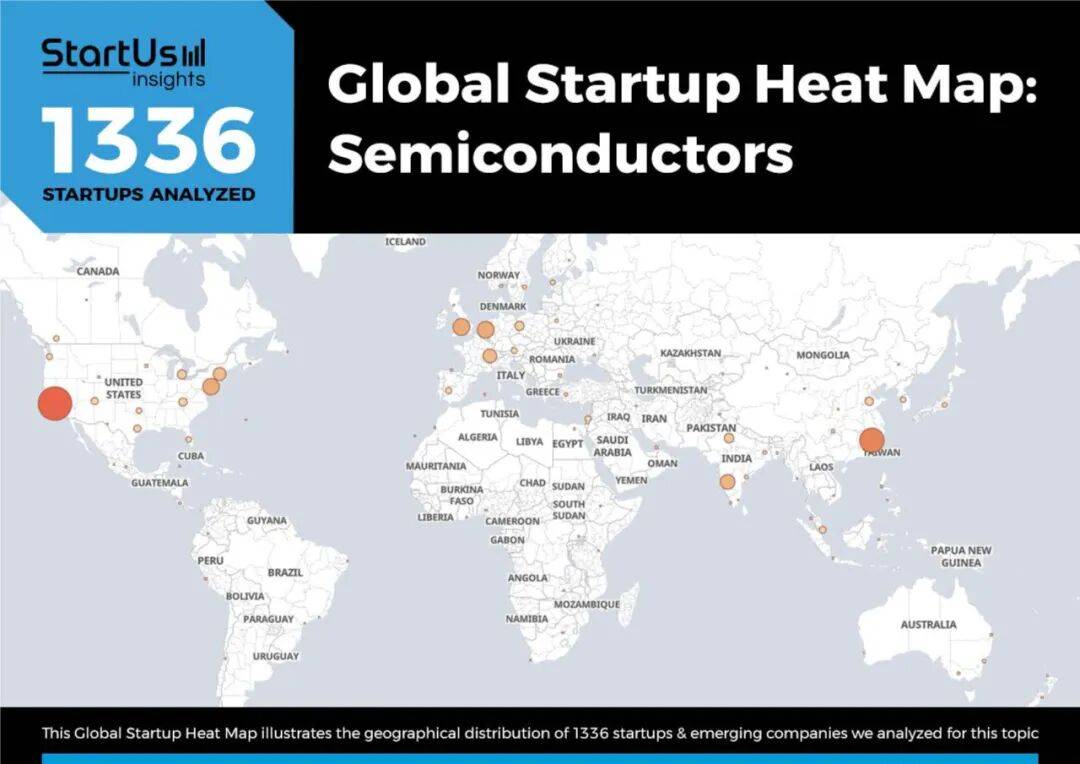

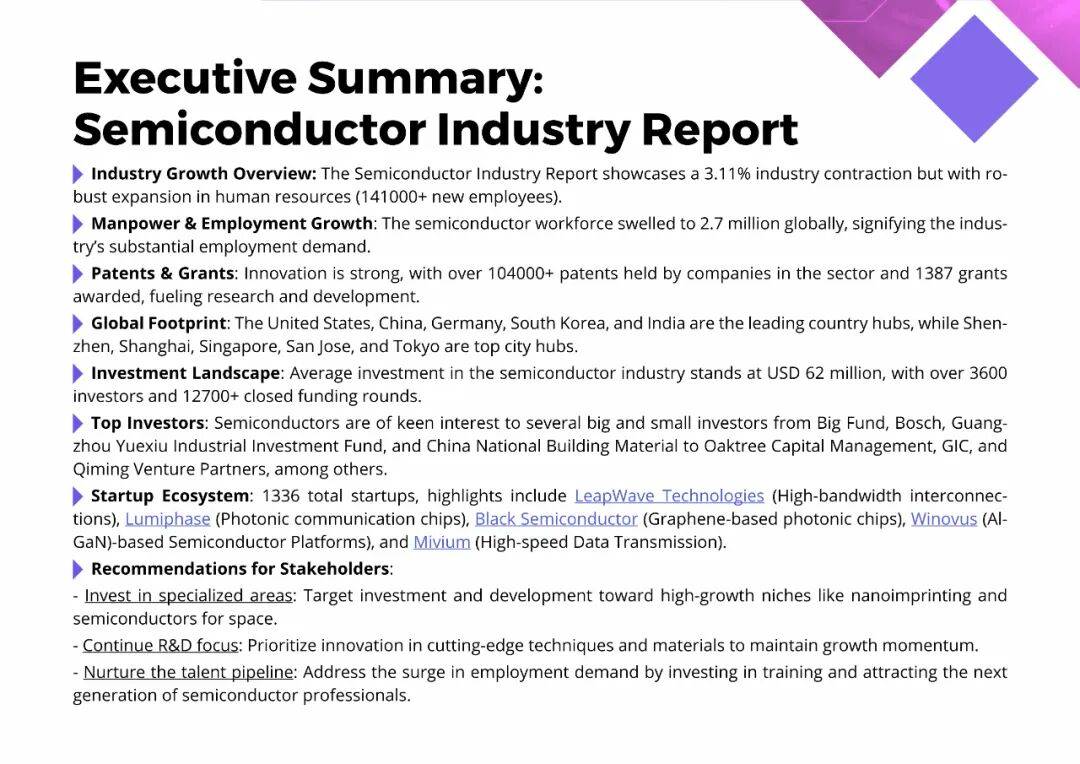

2026 年全球半导体行业正同时经历“收缩”与“扩张”的悖论：整体产值微降 3.11%，但全球员工总数却新增 14.1 万，总就业人口达到 270 万；资本层面，3600 多位投资者在 1.27 万轮融资里平均砸下 6200 万美元，说明资金仍在疯狂寻找下一个爆发点。美国、中国、德国、韩国、印度是国家级枢纽，深圳、上海、新加坡、圣何塞、东京则是城市级热点。专利和补贴继续加码——全行业手握 10.4 万件专利、拿到 1387 笔政府资助，创新底气依旧充足。

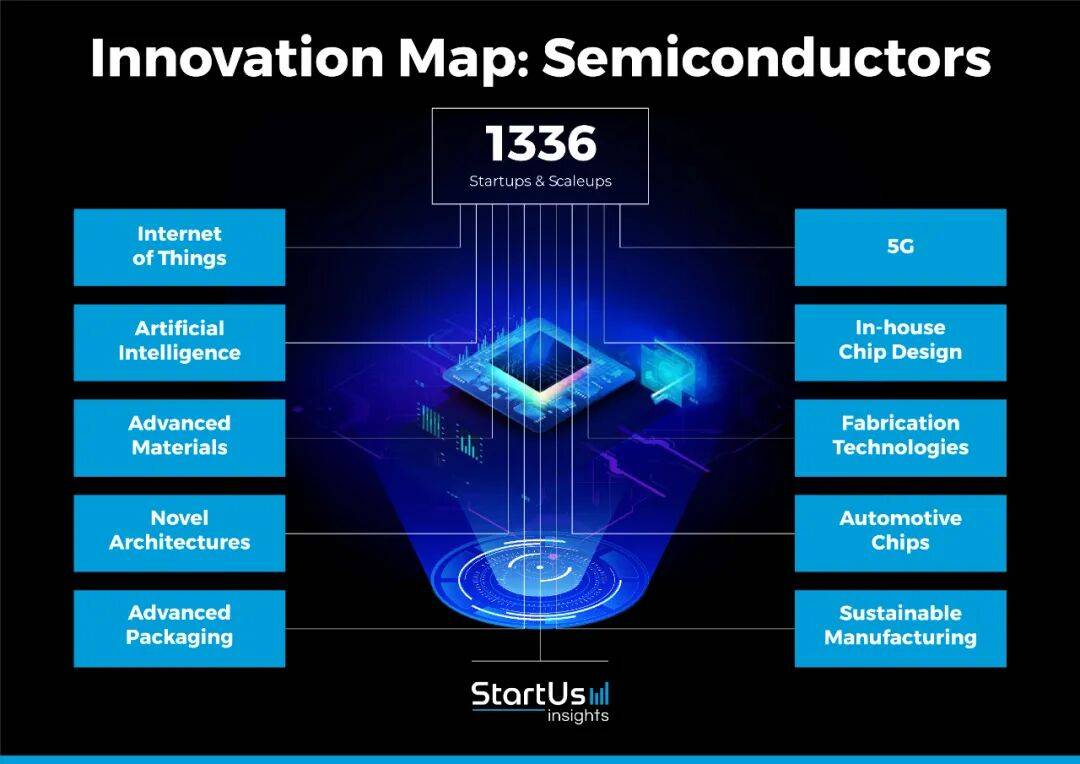

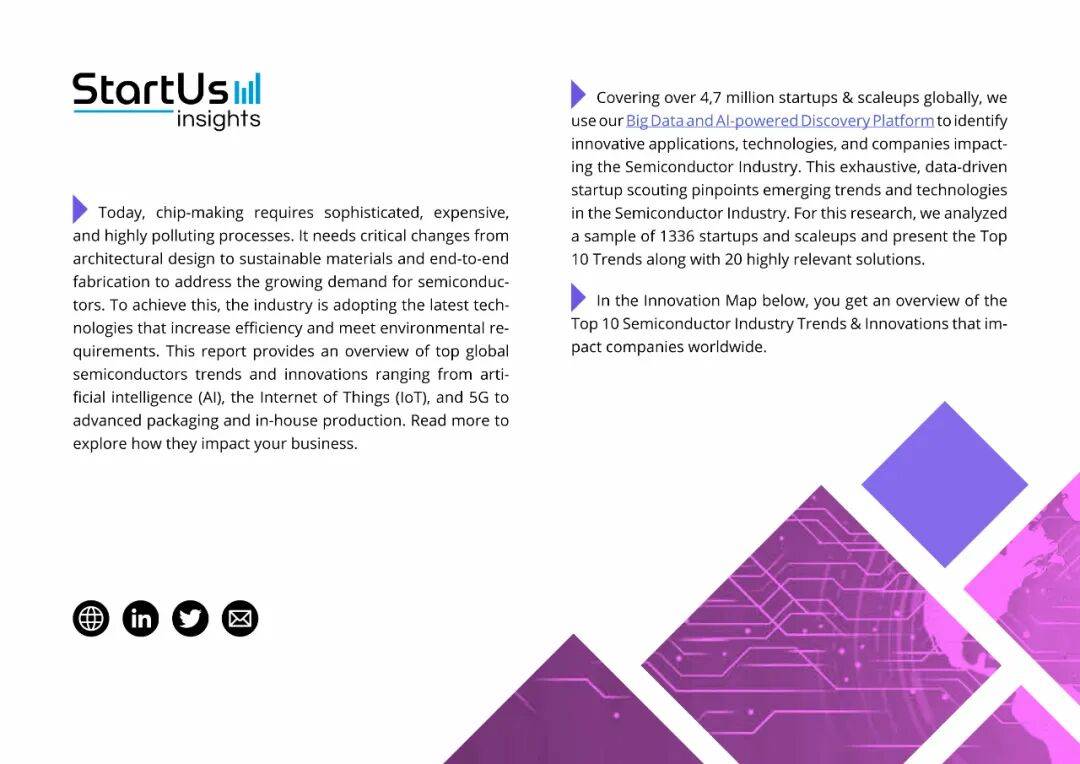

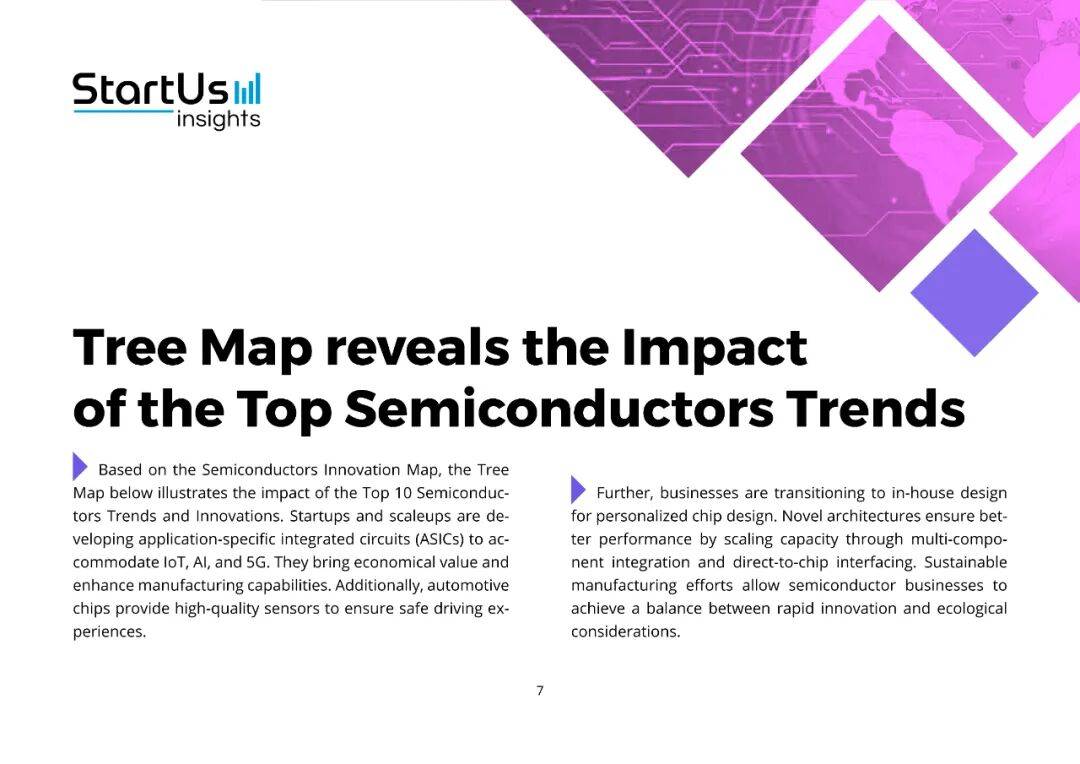

在这一宏观背景下，StartUs Insights 用大数据平台扫描了 470 万家初创与成长型企业，最终聚焦 1336 家半导体公司，提炼出十大趋势。它们不是孤立的技术点，而是一张互相咬合的“创新网络”：

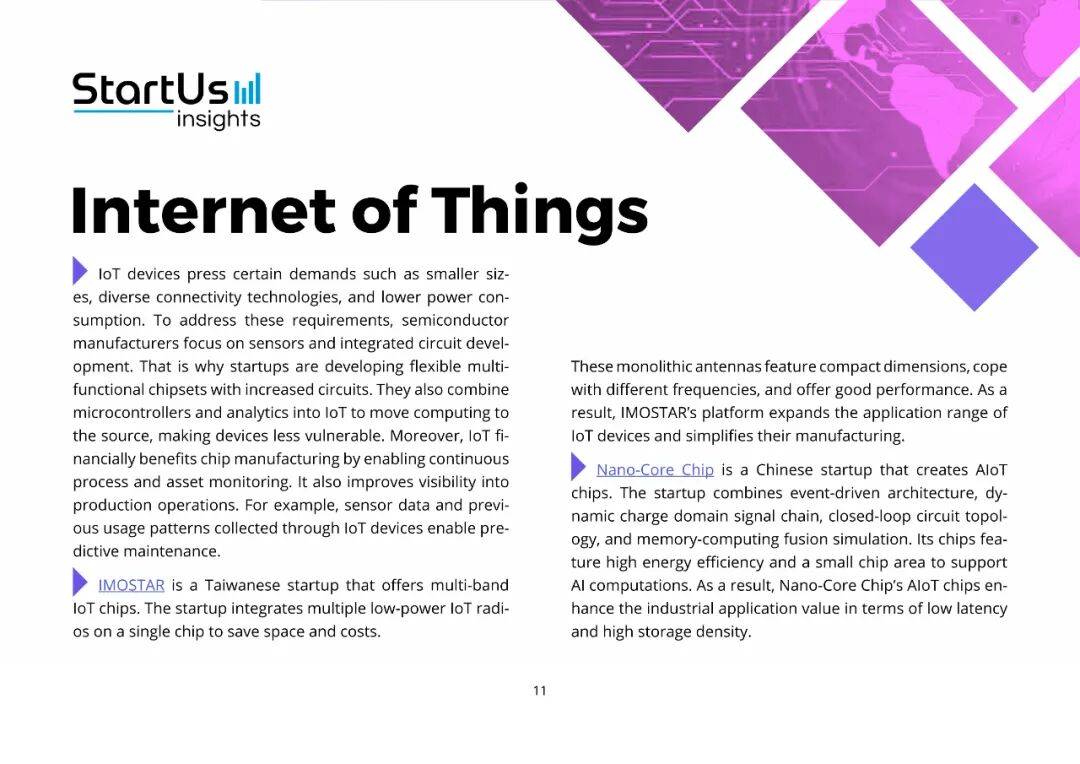

物联网芯片：IoT 设备要求“邮票尺寸、多协议、超低功耗”，于是出现了把 Sub-1 GHz、BLE、Wi-Fi 甚至 UWB 集成到单颗 SoC 的方案，同时引入事件驱动架构和存内计算，让芯片在 1 µA 级待机功耗下完成 AI 推理。制造端拉动 22/28 nm 成熟制程，封测端则把天线、电源管理、存储全部塞进 SiP 或 Fan-Out 封装，形成“芯片即服务”的商业模式。

人工智能芯片：大模型让通用 GPU 能效比逼近极限，行业转向领域专用加速器（DSA）。韩国 Rebellions 把硅架构与深度学习算法协同设计，做到 8 TOPS/W；美国 Gauss Labs 则用 AI 预测晶圆缺陷，把良率提升 1.5–2%。AI 不仅吃算力，也在晶圆厂里“反哺”工艺控制，形成闭环。

先进材料：硅基以外的 SiC、GaN、量子点、二维材料集体进入量产。瑞典 EPINOVATECH 用 NovaGaN 工艺在 200 mm 硅片上生长 650 V GaN 器件，成本比 SiC 低 30%；比利时 QustomDot 的量子点让 Micro-LED 色域飙到 120% NTSC。材料革命带动 6/8 英寸 SiC 衬底、MOCVD 高温设备、TaC 涂层等整条供应链躁动。

新架构：3D 异构集成、近内存计算、精简指令集一起向“存储墙”和“功耗墙”开火。英国 EDGED 把矩阵-向量单元融合，指令译码时间砍 70%；中国 YSEMI 的 128 核 2.5D 封装实现 1 TB/s 内存带宽，成本降 20%。EDA 工具、CoWoS/SoIC 产能、热-机械仿真软件随之成为稀缺资源。

先进封装：当摩尔定律放缓，封装成为系统级微缩的新杠杆。美国 JetCool 用微射流直接给芯片降温，热阻 <0.1 K/W；中国 TSD Semiconductor 把晶圆减薄到 25 µm，满足 3D IC 需求。Fan-Out、Chiplet、UCIe 标准让封装厂从“后端”走向“前端”，2026 年全球 Fan-Out 市场预计 38 亿美元。

5G：毫米波与 Sub-6 GHz 双轮驱动，射频前端必须支持 100 MHz 以上带宽、256-QAM 高阶调制。澳大利亚 milliBeam 的相控阵芯片组把 EIRP 做到 45 dBm，功耗降 35%；美国 Falcomm 的硅基功率放大器在 28 GHz 实现 20% PAE。RF-SOI 12 nm、OTA 测试站、Open RAN 白盒化成为产业链关键词。

自研芯片：苹果、特斯拉、阿里等系统厂商自建芯片团队，用“Domain-Specific SoC”实现软硬一体。美国 Anari 的 Thor X 芯片在云上做 3D 语义分割，延迟 <10 ms；韩国 SEMIFIVE 提供“6 个月 RTL 到 GDSII”的定制硅平台。IP 厂商推出订阅制，晶圆厂提供 DTCO 服务，人才市场架构师薪资溢价 50%。

制造技术：2 nm 节点需要 0.55 NA EUV、GAA 晶体管、3 nm ALD 高 k 介质。瑞士 UNISERS 用纳米颗粒检测把缺陷灵敏度推到 10 nm；加拿大 EHVA 的 6 轴纳米光学对准机器人实现 300 mm 晶圆级光子芯片自动测试。设备资本密度飙升，3 nm 万片产能需 30 亿美元，绿色债券成为融资新宠。

汽车芯片：从分布式 MCU 走向“中央计算 + 区域控制”，L3+ 自动驾驶需要 >500 TOPS 算力、<50 W 功耗，还得通过 ASIL-D 认证。以色列 Lidwave 的时间编码 3D SoC 让 LiDAR 点云密度提升 4 倍；中国云途半导体推出 -40 °C~150 °C 车规 MCU。认证周期拉长 12–18 个月，晶圆厂必须通过 IATF 16949，封测厂引入“零缺陷”AOI。

可持续制造：12 英寸晶圆厂年耗电 1–2 TWh，苹果、谷歌要求供应链 2026 年 100% 绿电。美国 Hard Blue 把农业废弃物变成 SiC 磨料，碳足迹减少 80%；加拿大 Digitho 用数字光刻实现芯片级溯源，材料回收率 99.9%。台积电、三星美国新厂全部绿电，低温 ALD、干法蚀刻、绿色债券、Sustainability-Linked Loan 成为行业标配。

这十大趋势并非线性演进，而是“技术-市场-政策”三维叠加的复杂网络：AI 与先进封装、新材料、新架构形成性能-能效正循环；IoT、5G、汽车芯片双轨拉动成熟与先进制程；可持续制造、在地化设计、供应链安全则上升为国家竞争力核心。企业若想在未来三年赢得先手，必须同时绘制“技术路线图、投资优先级、人才地图”，在 2026 年半导体产业重构窗口期抢占高地。
