PCB 工程师答问时间

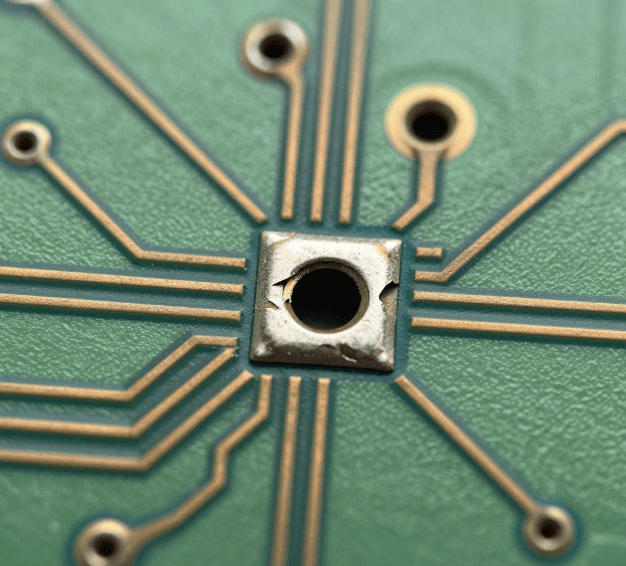

最近批量生产的一批消费电子 PCB，焊接时出现大量焊盘脱落，返工成本高到离谱！明明样品测试没问题，为啥批量就翻车？

这个问题我上个月刚帮客户解决过，焊盘脱落是批量 PCB 生产的 “高频翻车项”，样品没问题批量出问题，大概率是工艺参数没匹配批量生产节奏，再加上基板与铜箔的结合力没把控好。

先讲个真实案例：某客户做一批智能音箱 PCB，样品焊接时焊盘稳稳当当，批量生产时却有 20% 的板出现 USB 接口焊盘脱落。我们拆解后发现，问题出在两个关键点：一是批量生产时，厂家为了赶工期，把沉铜工序的固化时间从 60 分钟缩短到 30 分钟；二是焊盘设计时，没有做 “防脱落焊盘” 优化，小尺寸焊盘的铜箔附着力本身就弱。

想要根治批量焊盘脱落，这 3 招一定要记牢：

1. 从设计源头优化焊盘结构很多工程师设计焊盘时，只关注焊盘大小是否匹配元器件引脚，却忽略了 “抗脱落设计”。对于 0402、0603 这类小尺寸元器件焊盘，以及 USB、HDMI 这类插拔频繁的接口焊盘，建议做两个优化：
• 增加焊盘锚点：在焊盘边缘设计小的 “耳朵” 或 “凸起”，增大铜箔与基板的接触面积，就像给焊盘加了 “防滑钉”，能大幅提升结合力。
• 控制焊盘铜箔面积：焊盘的铜箔不能太大，否则受热时铜箔膨胀系数与基板不一致，容易分层脱落；也不能太小，否则焊接时拉力不足。一般建议焊盘铜箔延伸到线路的部分宽度，不超过焊盘直径的 1/3。
2. 严控生产环节的 “结合力关键工序”焊盘脱落的核心原因是铜箔与基板的结合力不足，而影响结合力的关键工序是沉铜和固化。批量生产时，厂家很容易为了提高产能，压缩这两个工序的时间，导致结合力下降。
• 沉铜工序：沉铜后的固化温度和时间是关键，常规 FR-4 板材的固化温度应为 150℃，时间不少于 60 分钟。固化不充分的话，树脂没有完全交联，铜箔与基板的结合力会大打折扣。验收时可以要求厂家提供固化工艺参数记录，避免偷工减料。
• 表面处理工艺：焊盘的表面处理方式也会影响焊接时的附着力。对于批量生产的 PCB，建议优先选择沉金工艺，沉金层的硬度高，焊接时受热均匀，不容易出现焊盘翘起；避免使用廉价的喷锡工艺，喷锡层厚度不均，受热后容易出现锡须，导致焊盘脱落。
3. 优化焊接工艺，减少外力冲击很多时候，焊盘脱落不是 PCB 的问题，而是焊接时的工艺不当导致的。批量焊接时，要注意两个细节：
• 控制回流焊温度曲线：回流焊的峰值温度不能超过 260℃，且高温区停留时间不超过 10 秒。温度过高或停留时间过长，会导致基板树脂软化，铜箔与基板的结合力下降，焊接时轻轻一碰，焊盘就掉了。
• 减少手工焊接的外力：对于需要手工补焊的焊点，避免用烙铁长时间按压焊盘，也不要用力拉扯元器件引脚。建议使用恒温烙铁，温度设置在 350℃左右，焊接时间控制在 3 秒以内。

最后再强调一句：批量生产前，一定要做小批量试焊测试，至少焊接 50 块板，模拟批量焊接的温度和操作流程，提前发现焊盘脱落的隐患。别嫌麻烦，这一步能帮你省下几十万的返工成本。
