泰克示波器MSO44光标如何水平垂直切换
创始人
2025-07-14 17:40:00
0次

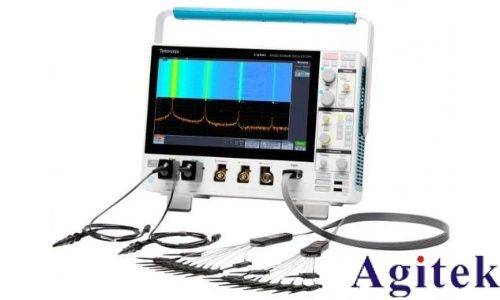

在使用泰克MSO44示波器进行信号测量与分析时,灵活切换光标模式对于精准获取信号参数至关重要。通过水平与垂直光标的切换,工程师能快速测量信号的时间、电压等关键指标,从而高效完成电路调试、信号评估等工作。以下将详细介绍泰克MSO44示波器光标水平垂直切换的方法。

1. 确保信号正常显示:首先,将示波器探头正确连接至待测信号源,确保连接稳固,避免接触不良影响信号传输。红色探头接信号正极,黑色接地,构建完整信号回路。随后,调节示波器的垂直灵敏度(V/div)旋钮,使信号波形在垂直方向上占据合适的屏幕显示区域,能够清晰展现信号的幅度变化。同时,调整时间基准(s/div)旋钮,使波形在水平方向上完整呈现信号周期,方便后续对信号的时间特性进行观察与测量。通过这一系列操作,保证待测信号的波形在屏幕上清晰、稳定地显示,为后续的光标操作奠定基础。

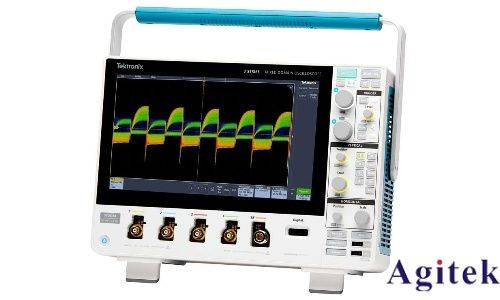

2. 进入光标模式:泰克MSO44示波器提供了便捷的方式进入光标操作界面。可以按下示波器前面板上明确标注的“Cursor”(光标)按钮,直接唤起光标功能菜单。若示波器配备了触摸屏,也可通过在屏幕上选择对应的“光标”功能图标进入。部分型号可能需要先按下“Meas”等菜单键,进入二级菜单后,再从中找到并选择“Cursor”选项,以此成功进入光标模式,为后续的光标类型选择与参数测量做好准备。

3. 切换光标模式:在进入光标模式后,屏幕会呈现出光标设置菜单。此时,使用示波器前面板上的旋钮,或者利用触摸屏的滑动、点击功能,在菜单选项中仔细选择“Horizontal Cursor”(水平光标)或“Vertical Cursor”(垂直光标)。当选择“Horizontal Cursor”时,屏幕上会出现水平方向的光标线,主要用于测量信号的时间参数,如周期、脉宽、时延等;若选择“Vertical Cursor”,则会显示垂直方向的光标线,用于测量信号的电压参数,如幅值、峰峰值、电压差等。例如,在分析数字信号的脉冲宽度时,切换到水平光标模式,通过定位脉冲的起始与终止位置,可精确测量脉冲宽度;而在测量模拟信号的幅值时,切换至垂直光标模式,将光标定位在信号的波峰与波谷处,即可获取信号幅值。

4. 调整光标位置:当切换到水平光标模式后,利用“水平位置”旋钮,或者在触摸屏上直接拖动水平光标线,使其精准移动至波形的关键时间点,如信号的上升沿、下降沿、过零点等位置。这些关键时间点对于测量信号的周期、频率、占空比等时间参数具有重要意义。例如,测量信号周期时,将两条水平光标线分别放置在相邻两个上升沿处,示波器便能自动计算并显示出该信号的周期时间。若切换到垂直光标模式,通过操作“垂直位置”旋钮,调整垂直光标线至信号电压的峰值、谷值或者其他需要测量的电压位置。比如,在测量交流信号的幅值时,将垂直光标线定位在信号的波峰位置,结合示波器设置的垂直灵敏度(伏特/格),即可准确计算出信号的幅值大小。部分泰克MSO44示波器型号还支持“光标联动”功能,开启该功能后,可同时显示多组光标,方便对不同位置的信号参数进行对比分析,进一步提升测量效率与精度。

5. 读取测量结果:在完成光标模式切换以及光标位置调整后,示波器会依据所选光标模式及光标位置,自动计算并在屏幕上显示出相应的测量值。在水平光标模式下,屏幕通常会显示诸如Δt(时间差)、f(频率)等与时间相关的测量结果。例如,当使用水平光标测量一个周期信号的周期时,屏幕上显示的Δt值即为该信号的周期时长,同时,根据周期与频率的倒数关系,示波器也会计算并显示出信号的频率值。而在垂直光标模式下,屏幕则会显示ΔV(电压差)等电压相关参数。例如,将垂直光标线分别放置在信号的波峰和波谷位置,屏幕显示的ΔV值即为该信号的峰峰值电压。通过这些直观显示的测量结果,工程师能够快速、准确地获取信号的关键参数,为电路设计、故障排查、信号质量评估等工作提供有力的数据支持 。
