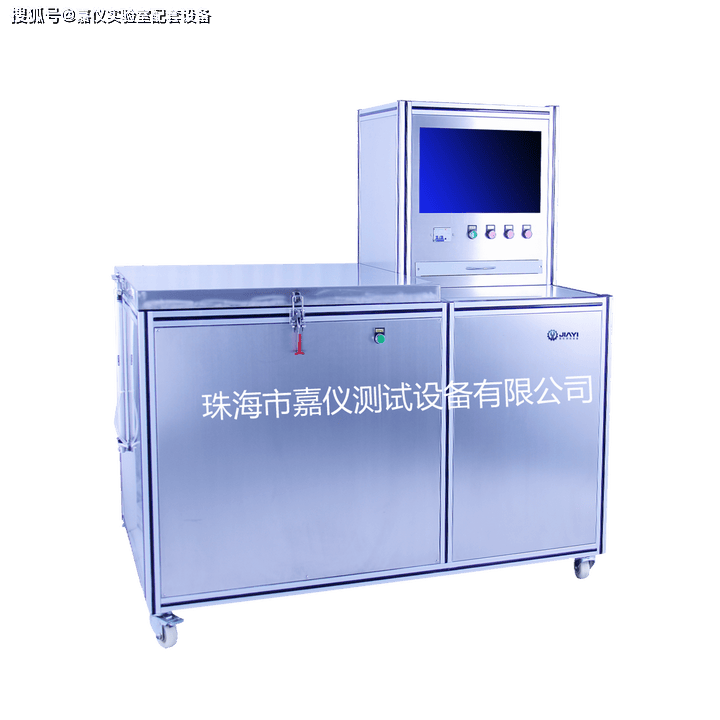

产品概述：

本试验设备依据GB2099、GB7251、GB11022、GB11918、GB13140、GB14048、GB15092、GB15287、GB15288、GB15290、GB16915、GB17465、GB20234.1、UL310、UL498、UL817、UL941、UL1059、IEC60309、IEC60998、IEC60669、IEC61058、IEC60439、EIA-364-70、GB9816等电子连接器的电流温度升高测试方法、熔断电流测试要求研制而成，提供可调恒流源，可适用于接地电阻测试、器具开关、插头插座、开关柜、母线排、熔断体等产品的温升试验、熔断试验。具有操作简便，准确可靠等特点，广泛用于厂家、质检和科研部门。

技术参数：

1、 试验电流源：

最大输出电压：AC5V

输出恒定可调试验电流：AC30～1000.0A可数字设定

电流显示精度：±（1%显示值 + 5个字）

试验电流稳定性：±（1%设定值 + 5个字），反应时间1S

多工位试验：用户自行串联连接即可

2、熔断测试：

熔断时间：1-999.99秒，计时精度±0.5S

被测产品熔断后自动停止输出电流，计时时间停止

3、动态温升测试：

通电/断电时间：1～999.9 分钟/小时

通断次数：1～999999次，带断电记忆功能，次数到自动停机

4、温度测量：

测温范围：-50～260℃ 精度±0.3%读数+1℃；分辨率：0.1℃

通道不均匀度：小于0.5℃

仪器可选择： J、K、T、E四种型号热电偶

温度测量点：8路（包含1点测量环境温度）；

热电偶断线能自动判断检测

测温热电偶：美国Ω公司J型30AWG细丝热电偶，长度2米，共8条；

温度探头可带电测试（AC250V）不会损坏仪器

温度数据采集：由我司自行设计生产的TWC－2A多路温度测试仪完成，配置RS232通讯接口：配置RS232通讯接口

温度通道间扫描速度：0.5秒以内

温度数据记录：由电脑自动完成，配置电脑测试软件

软件可设置环境温度通道，采集数据时可自动减去环境温度

5、供电电源：AC220V±10%，50/60Hz，10KVA

6、配置触摸屏一体化工控电脑（奔4/1.8G以上CPU，2G内存，32G固态硬盘，15吋液晶显示器）一台、安装有XP中文操作系统，OFFICE处理软件。

7、测试夹具：用户自行制作

8、尺寸：约宽800mm×深800mm×高1800mm，重约350kg
