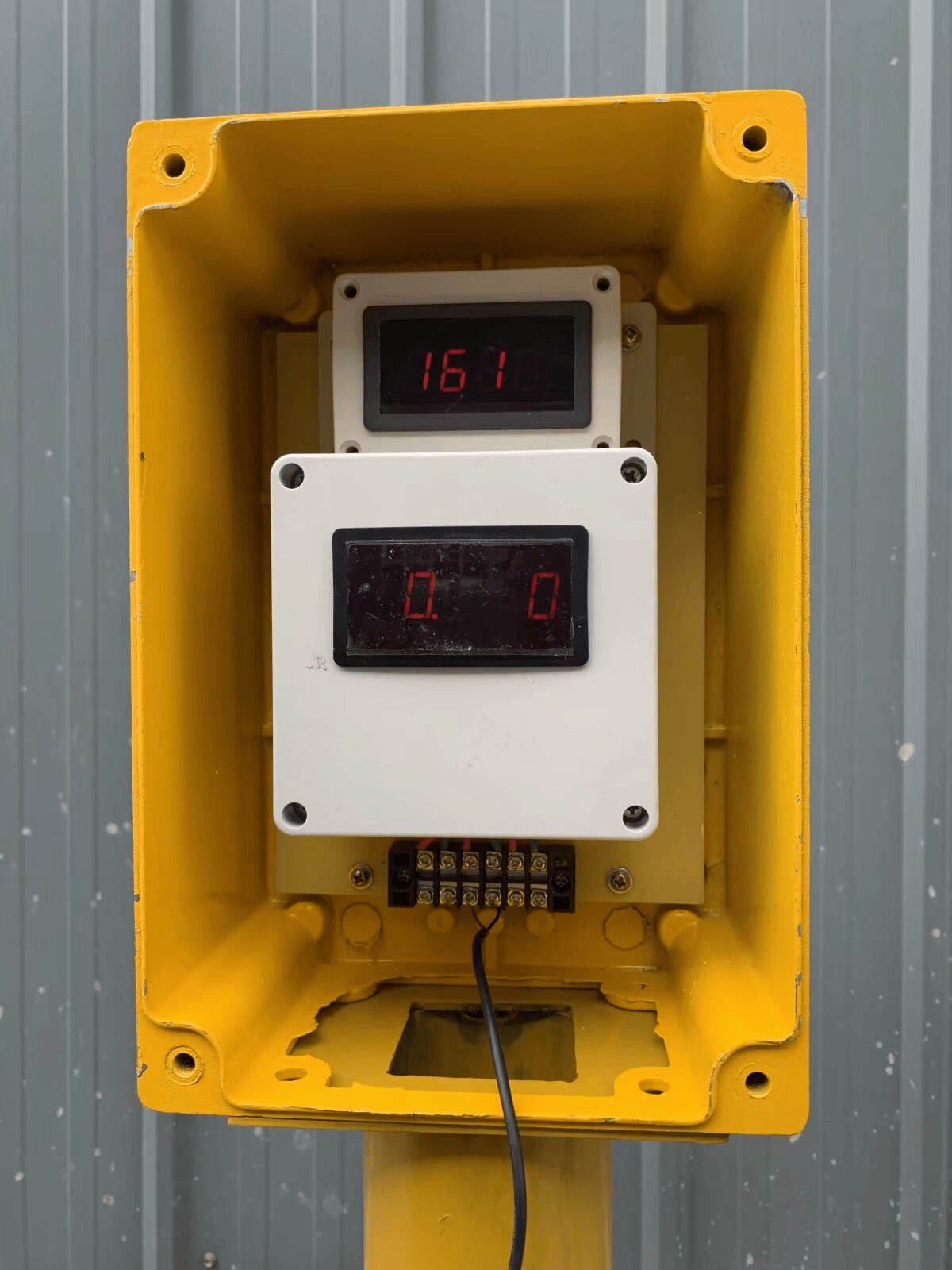

埋地防爆长输管线电位传送器是专为易燃易爆环境设计的电位信号测量与传输设备，其核心功能是在确保安全的前提下，实时监测管道阴极保护电位，防止腐蚀穿孔，保障长输管线安全运行。以下从安装、接线、调试、运行维护四个方面详细介绍其使用方法：

一、安装要求

位置选择

防爆区域适配：安装于0区/1区（气体防爆）或21区/22区（粉尘防爆）时，需符合GB50058-2014《爆炸危险环境电力装置设计规范》要求，与释放源保持安全距离。

环境条件：避开高温（≥60℃）、振动源（如压缩机附近）及液体飞溅区域，确保环境干燥、通风良好。

管道距离：距被保护管道水平距离≤1m，垂直高度≤0.5m，以保障参比电极与管道电位测量准确。

固定方式

防爆外壳安装：使用防爆螺栓将传送器固定在支架或墙体上，确保外壳与支架连接牢固，密封面无损伤。

隔爆面检查：隔爆面间隙≤0.1mm，粗糙度Ra≤6.3μm，涂抹防爆密封胶防止粉尘侵入。

立式安装：在储罐或容器上，电极通过法兰固定于内壁，引线从防爆格兰头穿出。

接地与抗干扰

防爆接地：传送器外壳、接线盒需通过4mm²黄绿接地线连接至现场防爆接地网，接地电阻≤4Ω。

屏蔽层接地：屏蔽电缆的屏蔽层单端接地（通常在控制柜侧），避免形成接地环路。

信号隔离：在强电磁干扰区域（如变频器附近），增加信号隔离器，防止干扰导致电位测量偏差。

二、接线步骤

电源接线

根据设备电源要求连接电源线（如AC220V或DC24V），将火线、零线、地线或正负极分别连接到电位传送器的相应接线端子上。

信号接线

参比电极连接：将参比电极和测试桩的引线正确连接到电位传送器的相应输入端子上，注意引线的颜色和标识，避免接反或短路。

信号输出：根据需求选择4-20mA电流信号或RS485数字信号输出，确保与控制系统（如PLC、DCS）兼容。

通信接线（如有）

若设备具备远程通信功能，需按照说明书要求连接通信线路（如网线、RS485总线），注意线路的屏蔽和接地，以减少干扰。

接线检查

使用万用表检查回路电阻（4-20mA回路≤500Ω），确保无短路、断路。

用肥皂水涂抹隔爆面、格兰头连接处，观察是否冒泡，确保无泄漏。

三、调试方法

通电检查

给电位传送器通电，观察设备的指示灯是否正常亮起，显示屏是否有显示。

参数设置

根据实际监测需求，通过设备的操作面板或配套软件对电位传送器的参数进行设置，如监测的电位范围（0V～-3.0V vs CSE）、采样频率、报警阈值等。

校准测量

使用标准电位计或其他校准设备对电位传送器进行校准，调整设备的校准参数，使测量值与标准值一致。

零点与量程校准：接入标准参比电极（如已知电位为-0.85V vs CSE），调整传送器零点，使输出信号为4mA（对应0V）或按量程比例输出；输入满量程电位（如-1.2V vs CSE），调整量程使输出为20mA，误差≤±0.5%FS。

联动测试

与远程监控系统（PLC/DCS）对接，模拟电位变化（如用可调电阻代替电极信号），检查上位机显示值与传送器输出值偏差≤±1mV。

在爆炸危险区域外触发报警信号（如电位超限），确认报警回路响应正常。
