杜绝过热故障：高压开关柜无线测温预警系统解决方案
创始人
2025-10-15 11:34:17
0次
在由众多发电、输电、变电、配电及用电设备连接而成的电力系统中，为避免因温度过高，导致设备老化，设备烧坏，供电中断，一次设备起火爆炸等严重事故。因此，对各电气节点进行长期的温度监测能避免因严重故障而造成用户的人身伤害及经济损失。
为此，我司为客户提供一套完善的温度监测方案。在高、低压电力系统中对各电气节点的温度进行准确地监测，确保电力系统安全、稳定、可靠地运行。

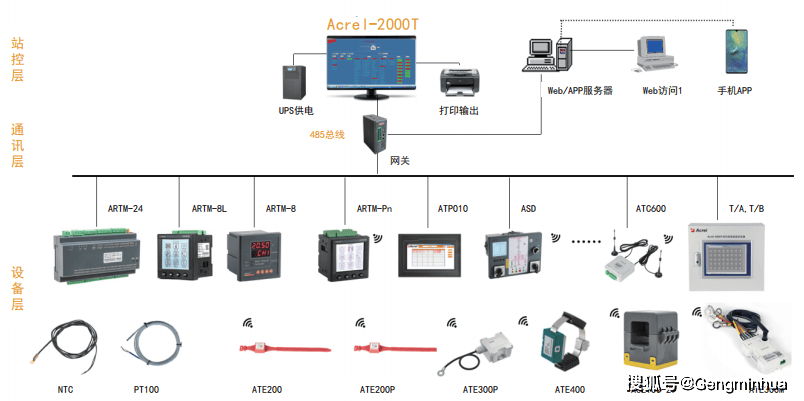

系统架构：
应用场景
高压母排、电缆搭接处因老化、松动等原因造成接触电阻增大，当大电流通过时会产生热量，容易导致设备烧毁或突然停电等事故。

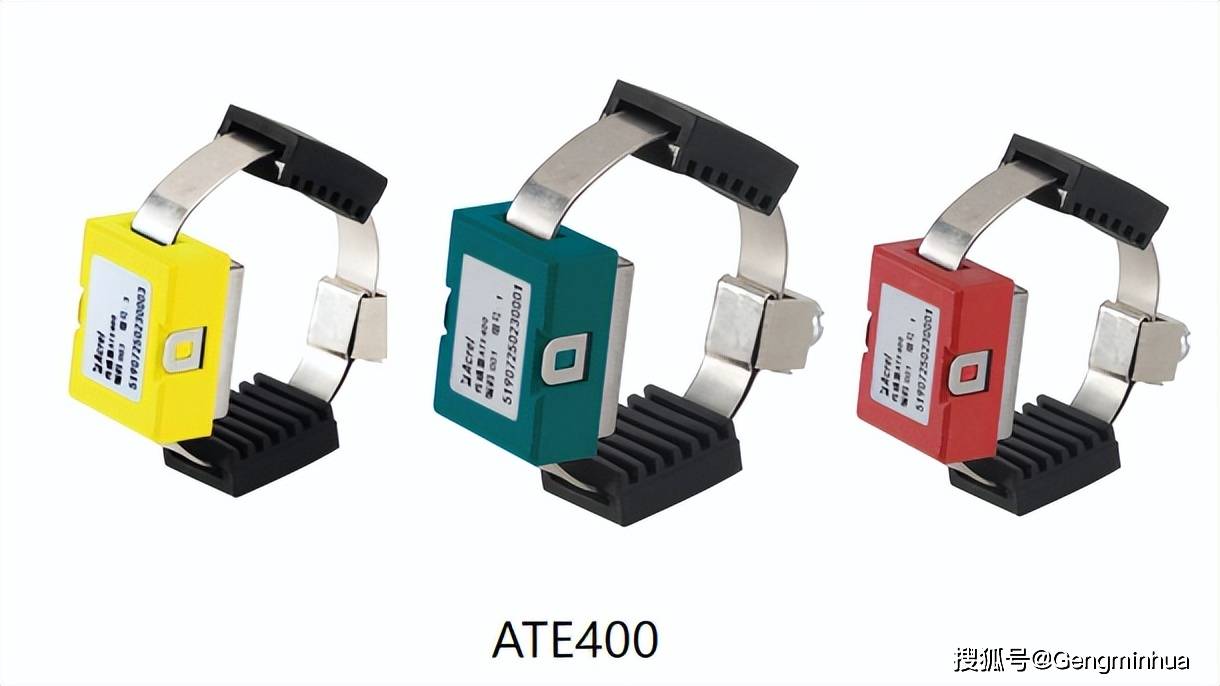

从安全角度，推荐使用无线测温方案。采用ATE400安装在母排、电缆搭接处，将采集到的温度数值，通过无线信号传输到ASD500智能操控显示端。

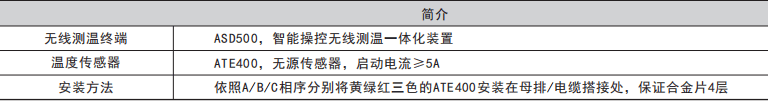

产品方案

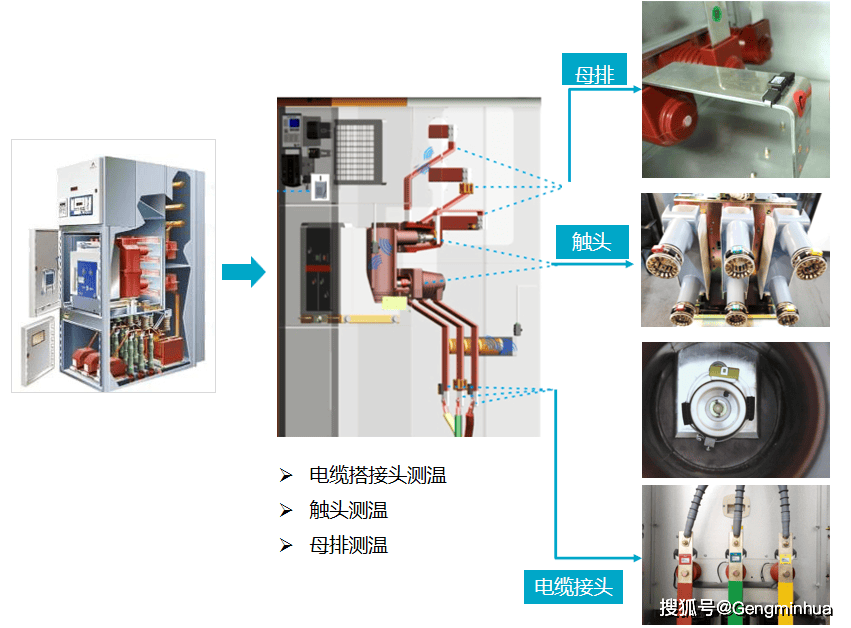

安装图片

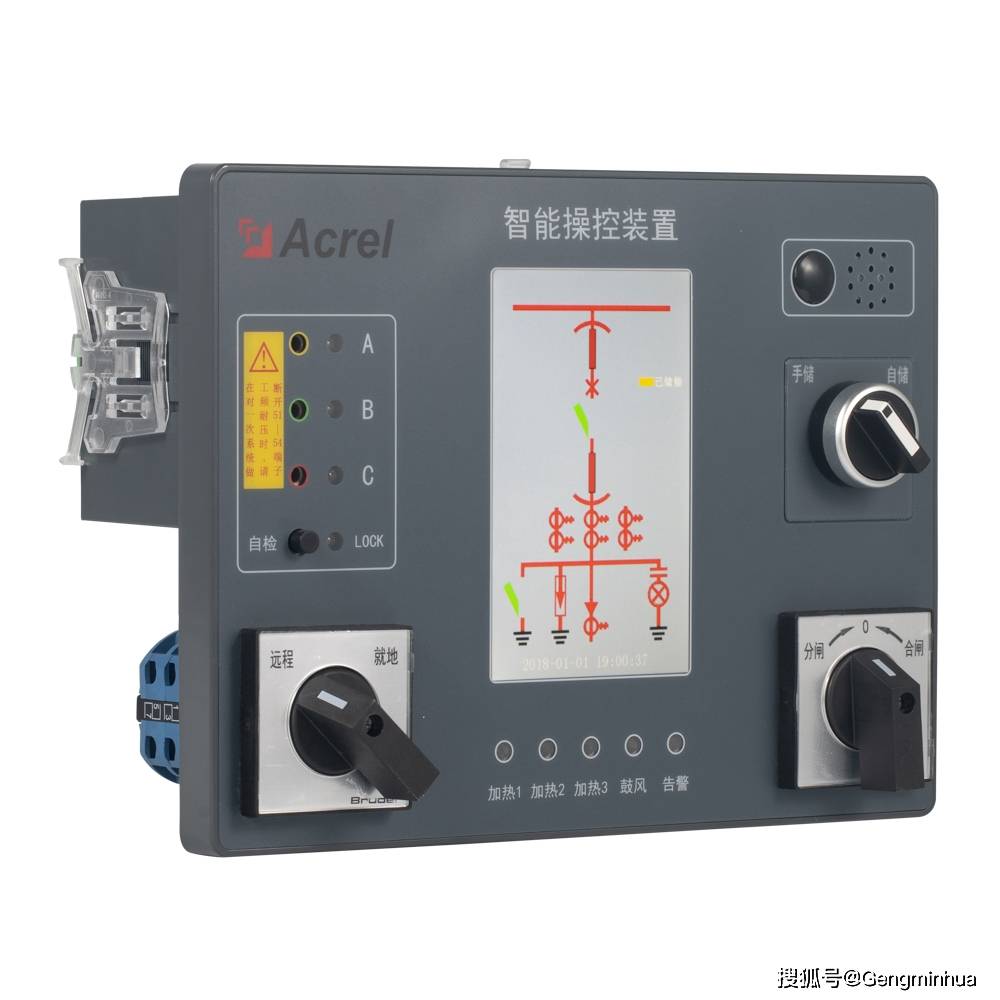

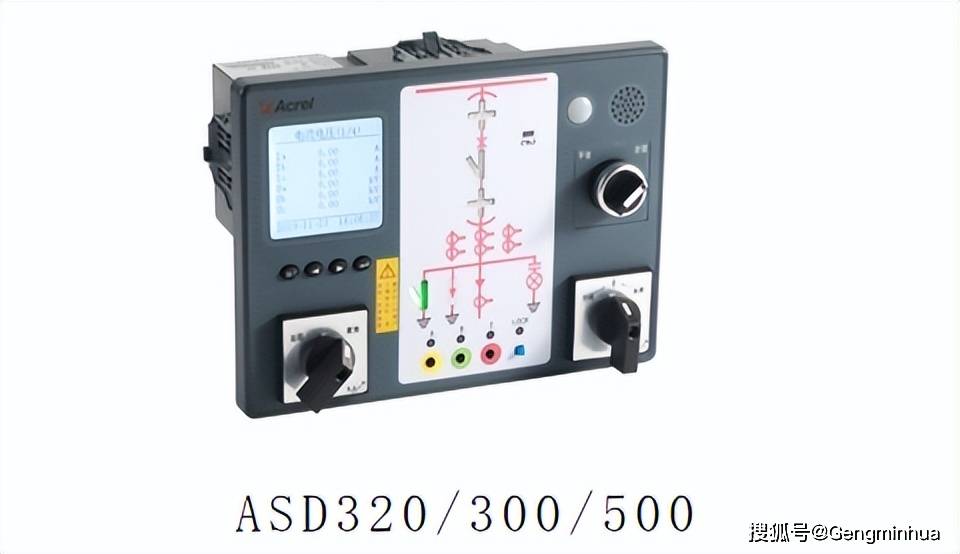

产品介绍
- 工作电源：AC/DC 220V、AC/DC 110V自适应
- 状态输入要求：无源干接点输入（状态显示装置内部自带电源）
- 温湿度测量及控制精度：温度≤1℃；相对湿度≤3%

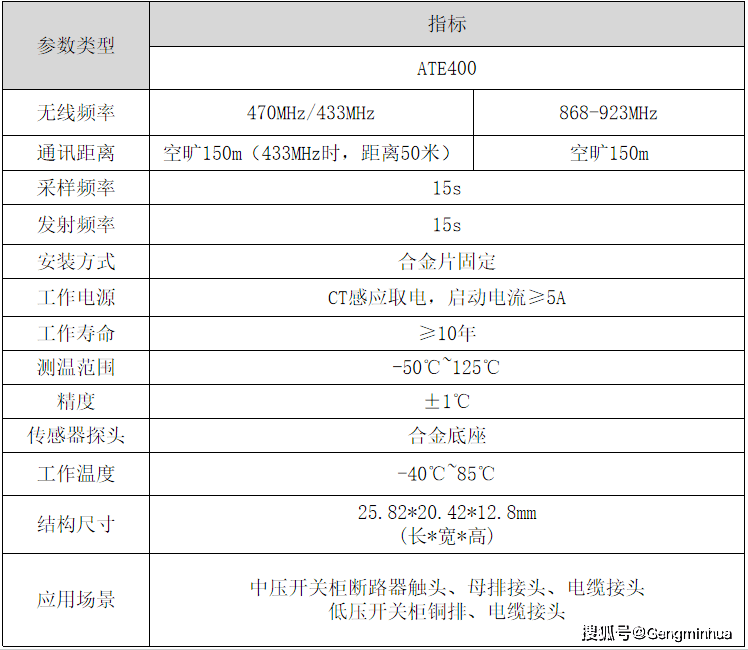

- 无线测温：可搭配ATE400无线测温传感器使用，测温范围-50℃～125℃
- 加热、报警输出容量：AC220V/5A
- 带电显示要求：
额定电压下带电传感器二次侧对地短路电流＞200uA
10kV系统，传感器容值≥100pF；
35kV系统，传感器容值≥35pF；
6kV系统，传感器容值≥180pF
- 通讯：RS485串行通讯接口，Modbus-RTU协议（ASD500以太网口）
- 外形尺寸：238mm178mm83mm（宽*高* 深）
