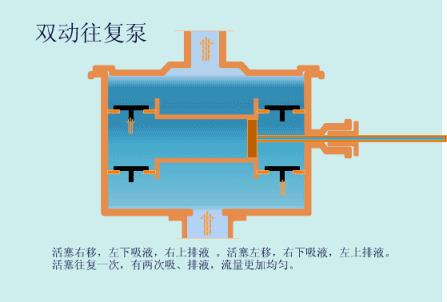

双动往复泵

双动往复泵主要由泵缸、活塞、活塞杆、吸入阀、排出阀等部件构成。与单动往复泵不同的是，它的活塞两侧都能起到吸液和排液的作用。在工作时，当活塞向右移动，泵缸左侧空间增大，压力降低，吸入阀打开，液体被吸入左侧空间；与此同时，泵缸右侧空间减小，压力升高，排出阀打开，右侧空间内的液体被排出。而当活塞向左移动时，情况则相反，右侧变为吸入过程，左侧变为排出过程，如此循环往复，实现连续的吸液和排液操作，能较为高效地输送液体。

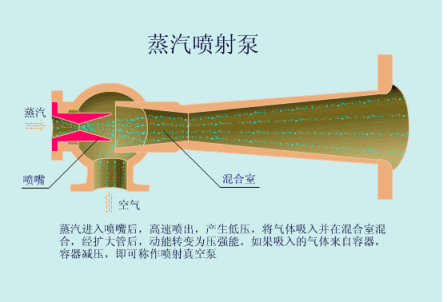

蒸汽喷射泵

蒸汽喷射泵主要由喷嘴、吸入室、混合室以及扩压室等几个关键部分组成。工作时，具有较高压力的蒸汽首先进入喷嘴，在喷嘴处，蒸汽的压力能会转化为高速的动能，使蒸汽以极高的速度从喷嘴喷射而出，形成一股高速射流。这股射流在吸入室内会造成局部低压区域，依据流体力学原理，外界的气体或需要被抽吸的流体在压力差的作用下，会被源源不断地吸入到吸入室中，并与高速蒸汽射流在混合室进行充分混合。混合后的流体在经过扩压室时，速度逐渐降低，而动能又会重新转化为压力能，使得混合流体的压力升高到一定程度后排出，从而完成抽吸和输送的过程。

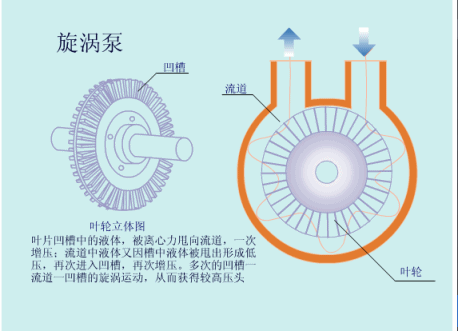

旋涡泵

当叶轮旋转时，叶轮内的液体由于离心力的作用被甩向叶轮边缘，进入泵体的环形流道中。同时，在叶轮中心处会形成低压区，使得外部的液体能够不断被吸入叶轮内。进入环形流道的液体在跟随叶轮旋转的过程中，会与从叶轮中心新吸入的液体产生强烈的旋涡运动，依靠这种旋涡的力量，液体在流道内不断地被加速、增压，最终沿着泵体的出口排出。整个过程中，液体的能量不断得到提升，实现了从低压吸入到高压排出的输送目的。

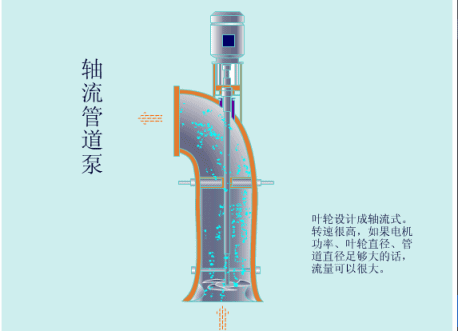

轴流管道泵

当电机启动并带动叶轮旋转时，叶轮上的叶片会对进入泵体的液体产生轴向的推力，使液体顺着叶轮旋转的轴向方向流动。由于叶轮的持续旋转，不断地给液体施加动力，液体就会沿着管道式的泵体流道持续向前推进，从进水管被吸入泵内，然后在叶轮的作用下，以较高的速度从出水管排出，从而实现液体的输送过程。这种轴向的流动方式区别于离心泵等其他类型泵的离心式流动，是轴流管道泵的显著特点。

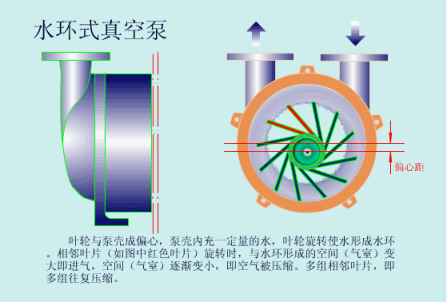

水环式真空泵

在启动前，先通过水环形成装置向泵体内注入一定量的水，当叶轮在电机驱动下开始旋转时，由于离心力的作用，水会被甩向泵体的内壁，从而形成一个与泵体内壁贴合、形状近似于圆筒的水环。随着叶轮的持续旋转，水环内的各部分会在叶轮叶片的带动下做相对运动，使得水环与叶轮之间形成了多个大小不等的、周期性变化的腔室。当这些腔室在旋转过程中逐渐扩大时，其内部压力降低，在压力差的作用下，外界的气体就会通过吸气口被吸入到这些低压腔室中；而随着叶轮继续旋转，这些腔室又会逐渐缩小，气体被压缩，当压力升高到超过排气口处的外部压力时，气体就会从排气口排出，如此循环往复，实现了持续的抽气过程，从而达到降低系统内气压、营造真空环境的目的。

低压电器部分

1

按钮开关

2

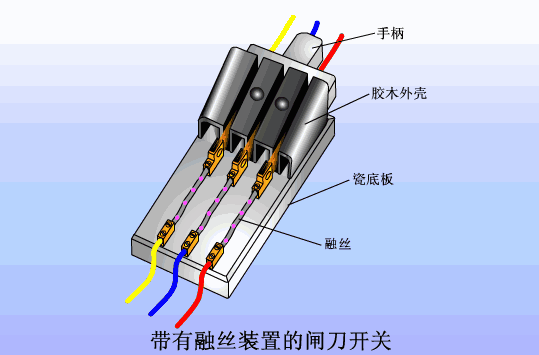

闸刀开关

3

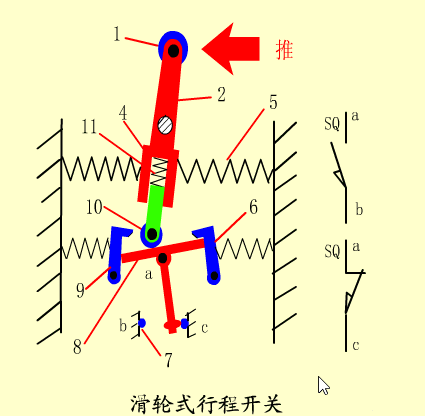

行程开关

4

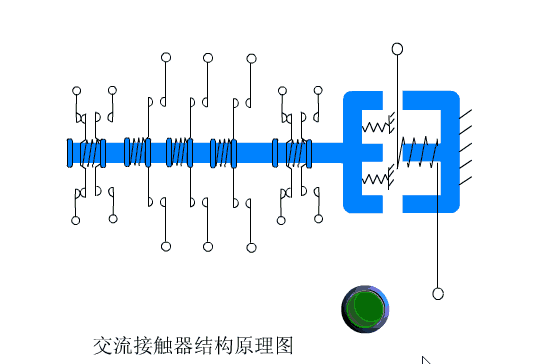

交流接触器

5

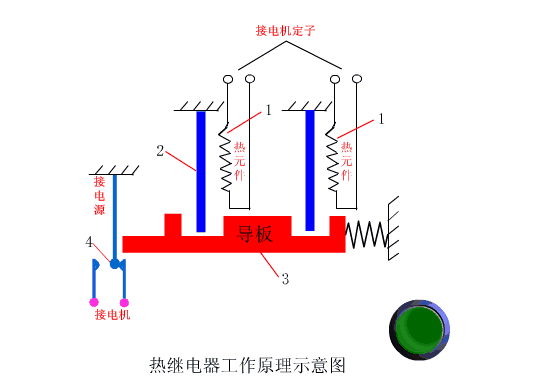

热继电器

6

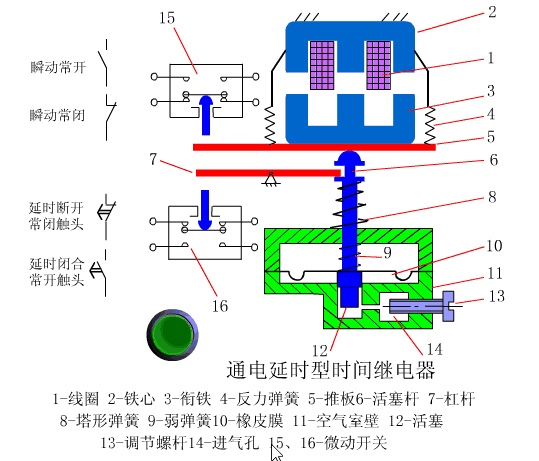

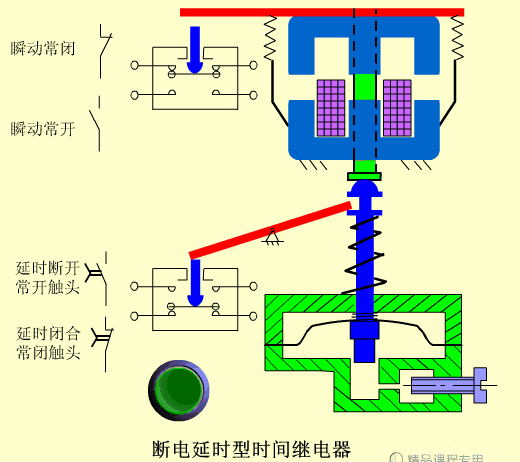

时间继电器

7

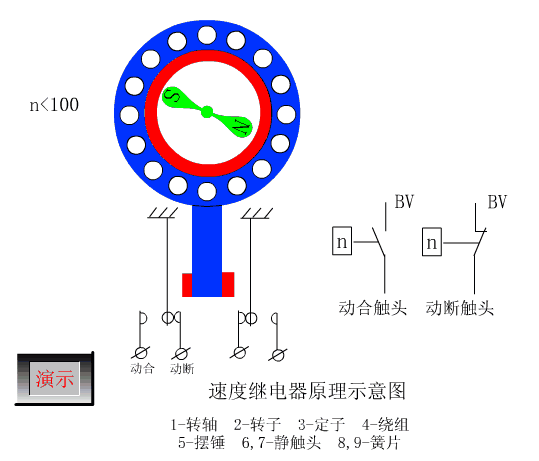

速度继电器

电动机及控制线路

1

异步电动机

2

直流电动机

3

步进电动机

4

永磁电机

5

正反转控制

6

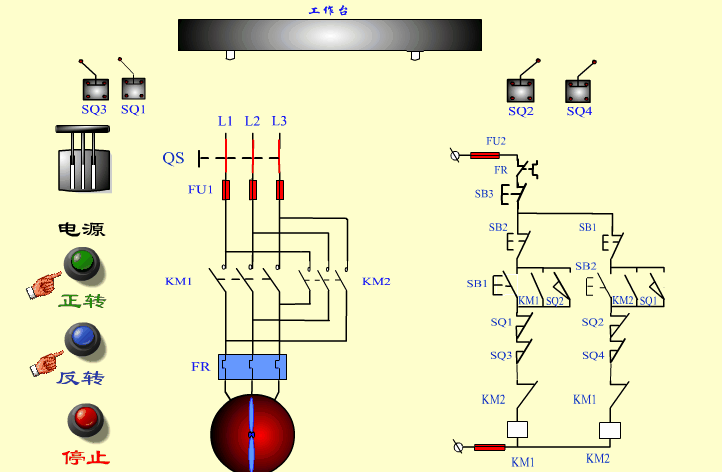

自动往返控制

7

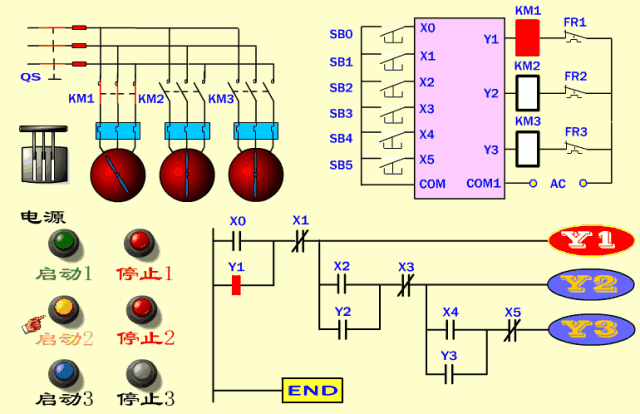

顺序控制

8

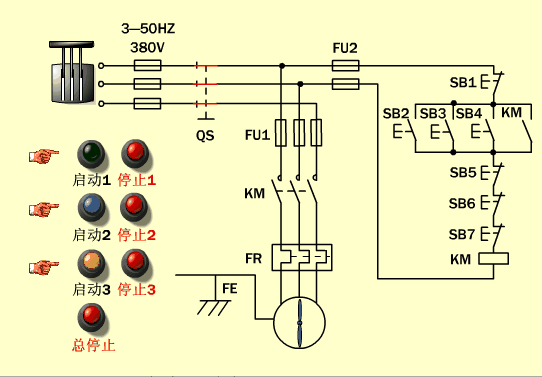

多点控制

9

星三角启动

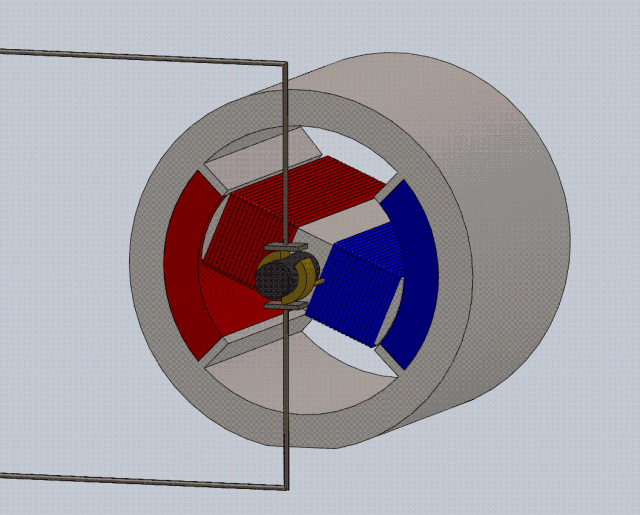

回旋粒子加速器

01

▲

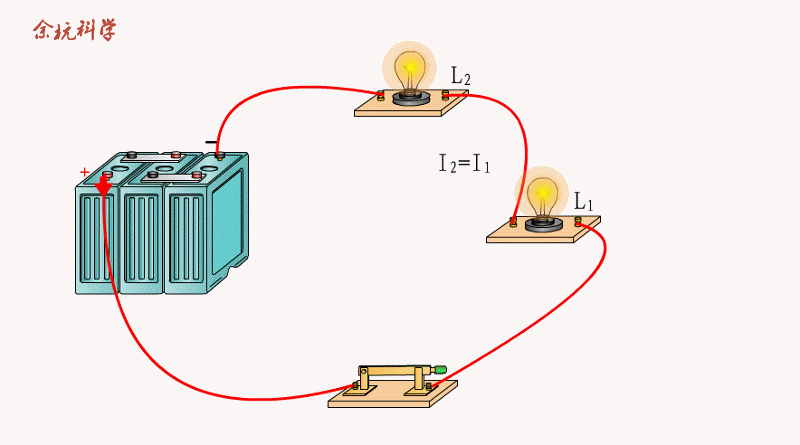

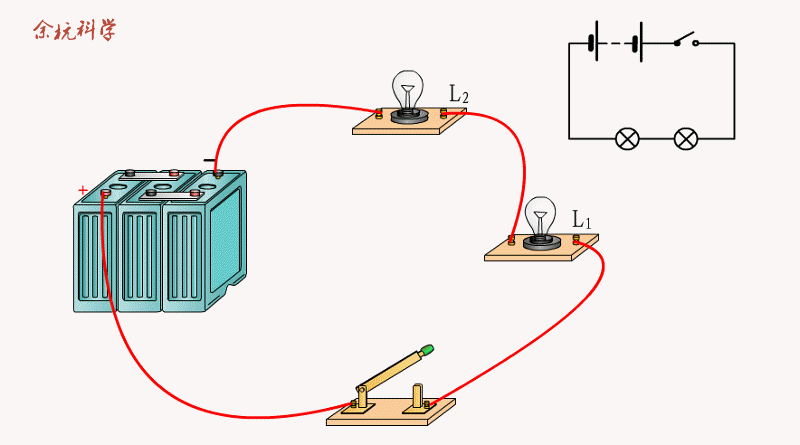

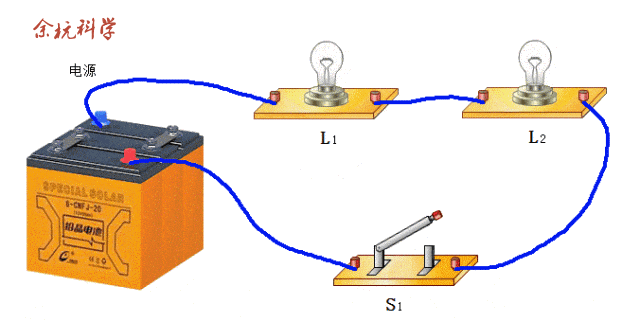

串联电路中，电流只有一条路径，开关控制电路中所有的用电器

02

▲

串联电路中的用电器不能独立工作

03

▲

串联电路局部短路（电路图演示）

几个用电器互相串联时，如果一个用电器发生短路，则这个用电器停止工作，但其他用电器能继续工作

04

▲

串联电路局部短路和电源电路

（实物图演示）

05

▲

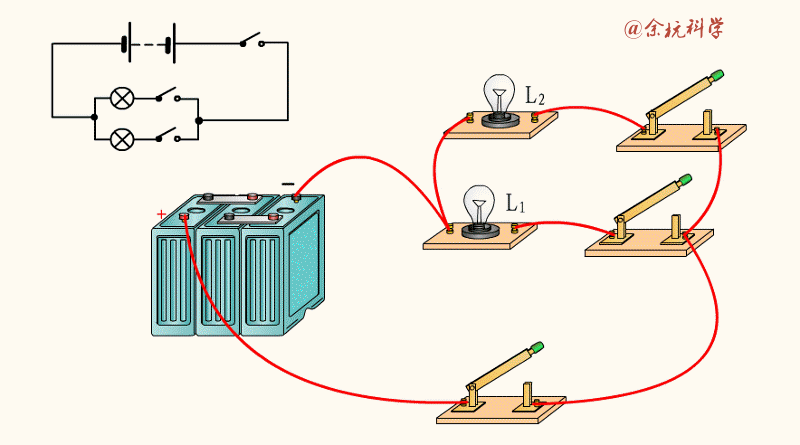

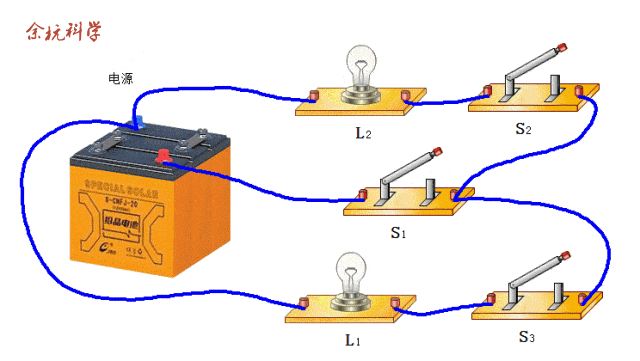

并联电路的电流实物图演示

并联电路中，电流有多条路径，干路开关控制电路中所有的用电器，支路开关控制所在支路用电器，各支路用电器能独立工作，互不影响。

06

▲

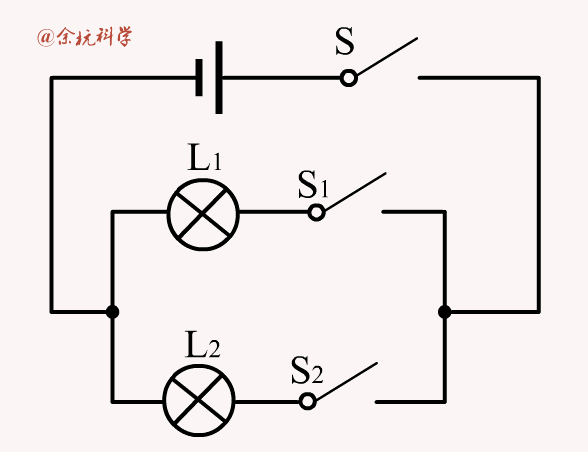

并联电路的电流电路图图演示

07

▲

并联电路短路：并联电路中，只要有一条支路发生短路，会引起其他支路的短路，所有支路的用电器都不能工作

08

▲

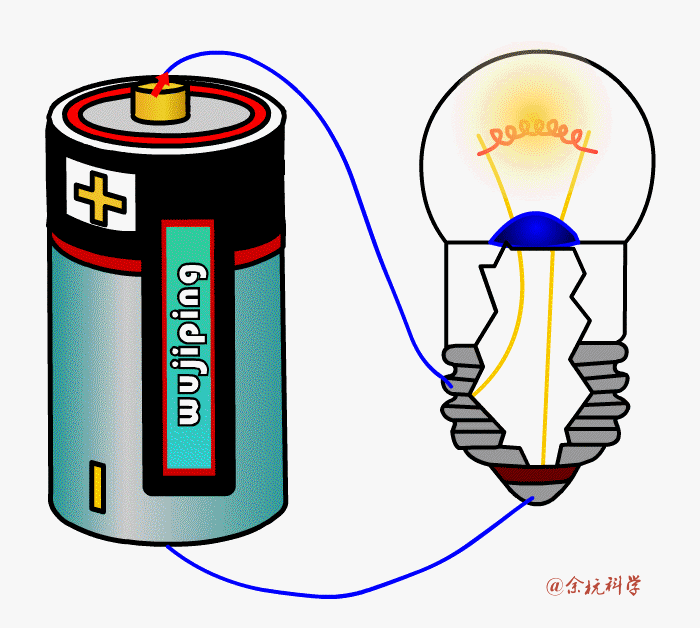

螺口灯泡接入电路，发光时电流的路径

若把电池的正负极对调，灯泡仍可发光，但电流的方向与之前相反

09

▲

油量表电路及工作原理

油量表由电流表改装而成，R为滑动变阻器，R'是保护电路的定值电阻

10

▲

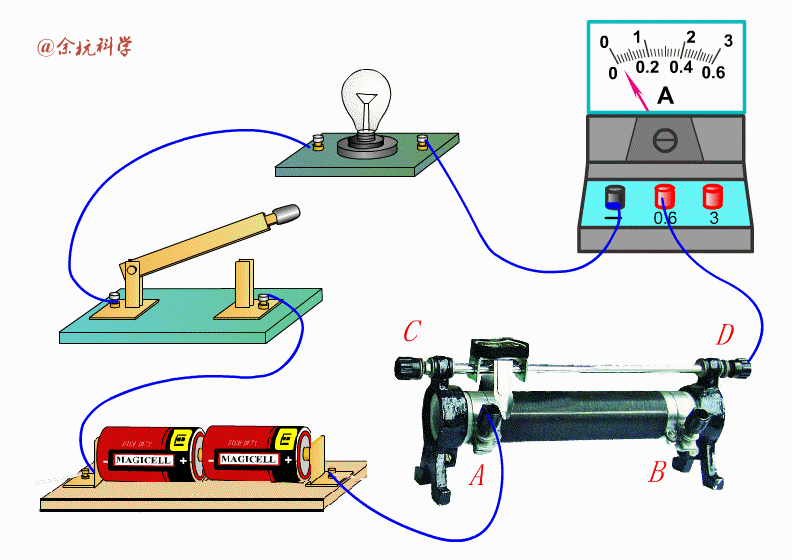

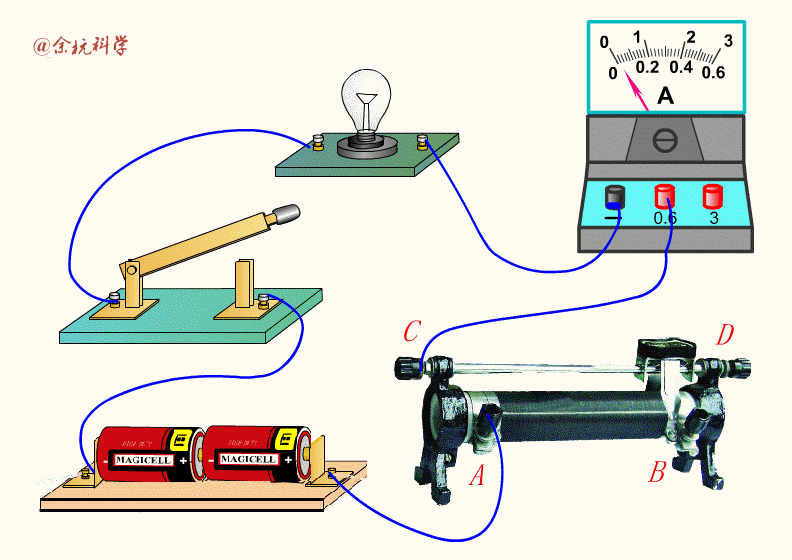

滑动变阻器的接法对改变电流的影响

接AC和接AD的效果相同，红色部分为接入电路的电阻

▲

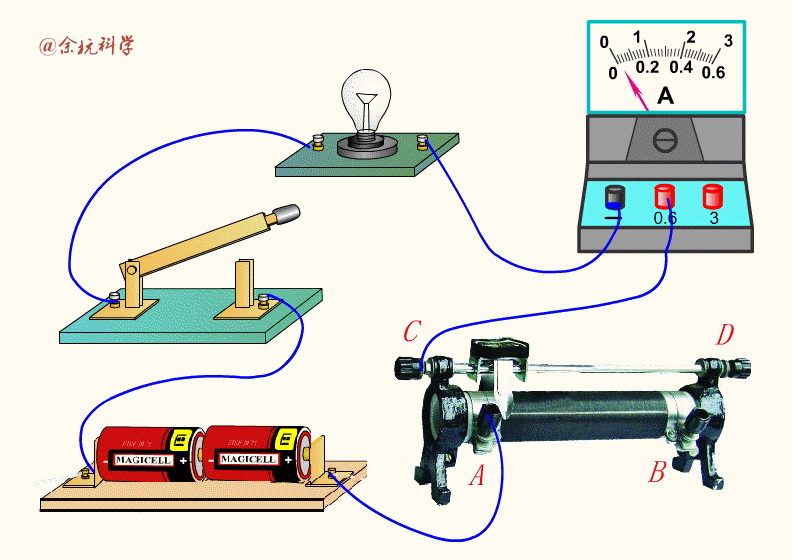

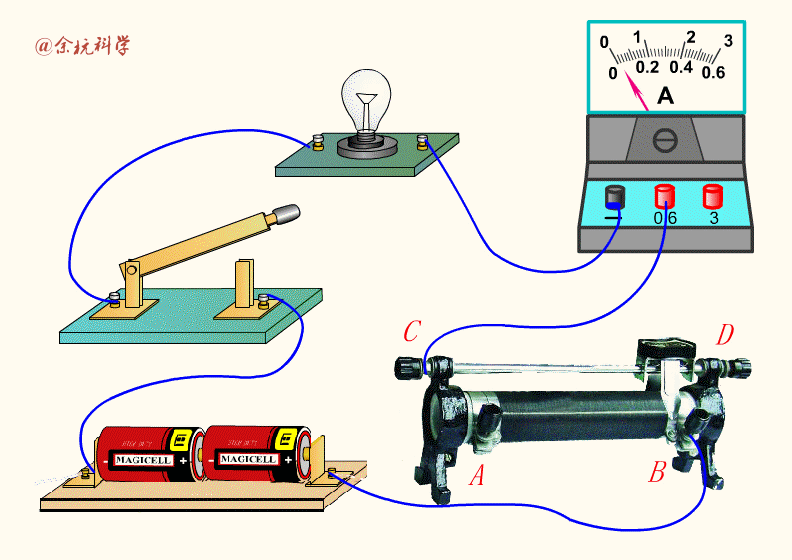

滑动变阻器的接法对改变电流的影响

接BC和接BD的效果相同，红色部分为接入电路的电阻
