深圳市托理拆利机电设备有限公司为客户提供定制化真空解决方案，在充分考虑真空技术要求的基础上以最低的成本满足所需的性能。设计系统时，我们会兼顾运行成本和环保要求。涵盖各应用领域如：医疗、医药、工业应用、电子、食品、工业应用、PET挤出机脱气、电池烤箱、吸塑机械、包装机械、实验室、半导体、线路板、光伏太阳能、发泡胶、平板显示等。

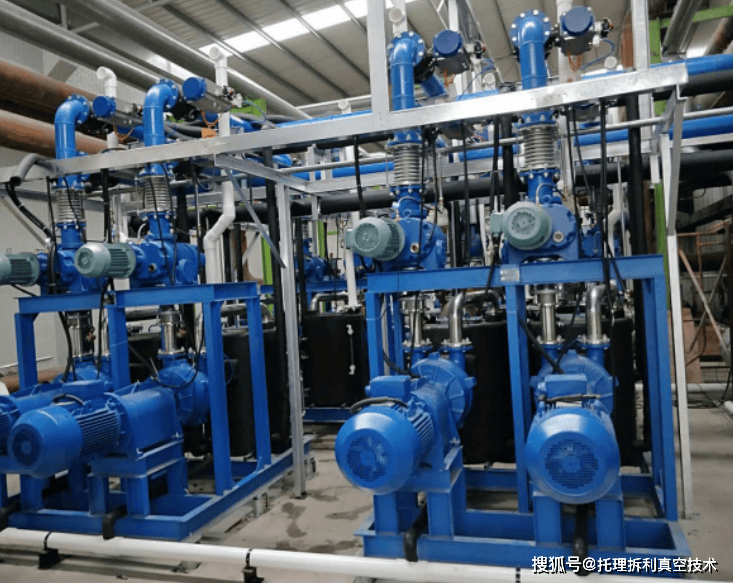

PCB层压中央真空系统
组成结构：通常由罗茨真空泵和水环真空泵为主泵组成罗茨水环真空机组。还包括汽水分离器、过滤器、智能电控箱、管道等部件。其中，汽水分离器用于分离气体和水分；过滤器可对抽出的气体进行过滤，防止杂质进入真空泵；智能电控箱用于自动或手动控制机组运行。
工作原理：在PCB层压过程中，系统启动后，罗茨真空泵和水环真空泵协同工作，快速抽取层压机工作区域内的空气，使工作区域内达到较高的真空度。在真空状态下，将内层线路板、半固化片以及铜箔等材料进行压合，可有效排出材料之间的空气以及受热时放出的气体，保证压合质量 。
性能特点：具有稳定性高的特点，采用集中抽真空方式，与压合机共享抽真空管和真空系统，真空度不会高低波动。同时，系统初抽真空速度快，一般在2-6分钟内即可将真空度抽至10-30mbar的合格范围。该系统还具有节能的优势，其运行总功率通常为原分散小泵的60%左右，在初抽达到理想真空度后，通常只需一组泵就可以维持较高真空度进行保压。此外，系统以水作工作液，不会有油分子挥发而影响产品质量及污染车间。
以上文字与图片未经同意不得修改，转载请标明出处。（深圳市托理拆利机电设备有限公司)
