深圳市三佛科技有限公司介绍FT60E12X照明控制、安防系统单片机8位IO型MCU

FT60E12X 作为一款 I/O 型 8 位单片机，具备丰富的 GPIO 接口、内置 PWM 模块、宽电压工作范围及低功耗特性，在照明控制和安防系统中能高效实现基础控制与智能化功能，具体应用如下：

一、在照明控制中的应用

LED 灯具调光与调色

利用内置多通道 PWM 模块（支持独立占空比调节），可控制不同颜色 LED 灯珠（如暖白、冷白、RGB 三色）的亮度，实现无级调光（0-100% 亮度调节）和色温切换（如 2700K-6500K 范围）。例如，家用智能台灯中，通过 PWM 调节暖白光与冷白光的混合比例，适配阅读、休息等场景。

支持按键或传感器联动：通过 GPIO 连接物理按键（调节亮度 / 模式）或光感传感器（ADC 采集环境光强），实现 “环境光自适应调光”（白天强光、夜晚弱光），降低能耗。

照明模式与场景控制

预设多种照明模式（如 “阅读模式”“睡眠模式”“派对模式”），通过单片机存储模式参数，用户可通过按键或红外遥控（GPIO 连接红外接收模块）切换模式。例如，客厅吊灯可通过 PWM 控制多组灯珠分时点亮，实现 “渐亮”“呼吸” 等动态效果。

低压照明系统控制

宽工作电压（如 1.8V-5.5V）适配低压 LED 灯带、应急灯等设备。在应急照明中，FT60E12X 可检测市电状态（GPIO 连接电压检测电路），断电时自动切换至电池供电，通过 PWM 保持恒定亮度，并通过 LED 指示灯提示供电状态。

小型照明控制面板

作为控制面板核心，通过 GPIO 扩展多路开关信号，控制多个灯具的独立开关或分组控制（如卧室、客厅、走廊灯分组），同时驱动数码管或 LED 指示灯显示当前照明状态（如 “已开启 3 盏灯”）。

二、在安防系统中的应用

入侵检测与报警控制

连接各类传感器：通过 GPIO 接口对接红外人体传感器、门磁传感器、玻璃破碎传感器等，实时监测异常信号（如人体闯入、门窗被打开）。当检测到异常时，立即通过 GPIO 驱动蜂鸣器、声光报警器发出警报，同时控制 LED 警示灯闪烁。

低功耗设计：在布防状态下，单片机进入休眠模式（仅保留传感器检测中断），降低待机功耗，延长电池供电设备（如无线门磁报警器）的续航时间。

门禁与出入管理

简易门禁系统中，通过 GPIO 连接密码键盘、刷卡模块（如 RFID 读卡器），验证用户身份后，控制继电器（GPIO 驱动）打开门锁，并通过 LED 指示灯显示 “授权通过” 或 “拒绝”。同时，可记录开门时间（配合定时器），实现基础出入日志功能。

安防联动控制

作为子节点与主控制器联动：通过 UART 或简单无线模块（如 433MHz RF）将传感器状态上传至安防主机，实现多设备协同（如 “门磁触发后，自动启动摄像头录像”）。例如，阳台红外传感器检测到异常时，单片机发送信号至主机，联动客厅灯光突然闪烁威慑入侵者。

低功耗安防终端

适用于电池供电的便携式安防设备，如随身报警器、车库红外探测器等。利用其低功耗特性，在无异常时进入深度睡眠，仅通过外部中断（传感器触发）唤醒，响应时间快（μs 级），单次换电池可支持 6-12 个月续航。

核心优势总结

FT60E12X 在照明控制中凭借PWM 精准调节和传感器适配能力，实现低成本智能化调光；在安防系统中则通过丰富 GPIO 接口、低功耗模式和快速中断响应，满足小型安防设备的检测与报警需求，兼顾功能与成本，适合中小规模控制场景

FT60E12X产品介绍：

FT60F11X/FT60E12X

FT60E120-URT 封装SOT23-6

FT60E121-RB 封装SOP8

FT60E11F-MRB 封装 MSOP10

FT60E12F-MRB 封装 MSOP10

FT60E112-RB 封装 SOP14

FT60E122-RB 封装SOP14

FT60E123-RB 封装SOP16

FT60E123A-RB 封装SOP16

FT60E12X/FT60E11X是一款精简指令集的I/O型8位单片机，指令周期2T/4T可选。其特点为宽工作电压范围1.9V至5.5V，支持外部晶振16MHz或32KHz模式，IO不但可编程灌电流和拉电流大小，而且可直接驱动LED数码管，内置3路独立极性、独立占空比的PWM，支持在线系统编程ISP和在线调试，FT60E12X提供SOP8、SOP14、SOP16和MSOP10四种封装选择，FT60E11X提供SOP8、SOP14和MSOP10三种封装选择。特别适用于对IO口要求较多的应用。

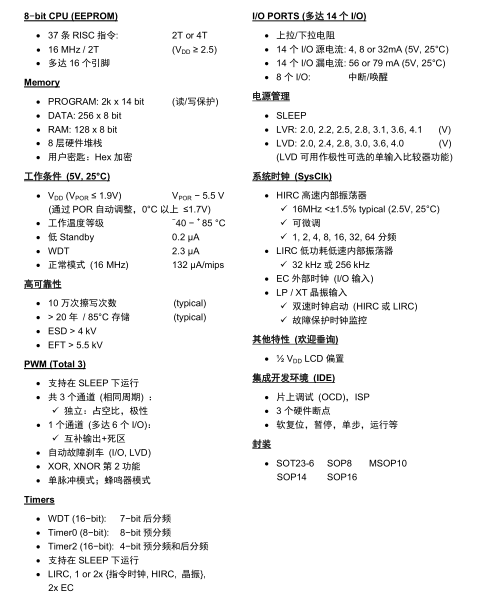

主要特性：

8−bit 基于 EEPROM 的 RISC MCU

Program: 2k x 14; RAM: 128 x 8; Data: 256x 8

6 / 8 / 10 / 14 / 16 引脚

3 个定时器, 3 路独立 PWM − 1 路带死区控制

低 Standby, WDT 和工作电流

POR, LVR, LVD – 单输入比较器

可配置源电流和灌电流

高 ESD, 高 EFT

低 VDD工作电压

HIRC 可微调

提供样品，技术支持。
