贴片MOS管质量检测深度解析

一、引言：检测的重要性与特殊性

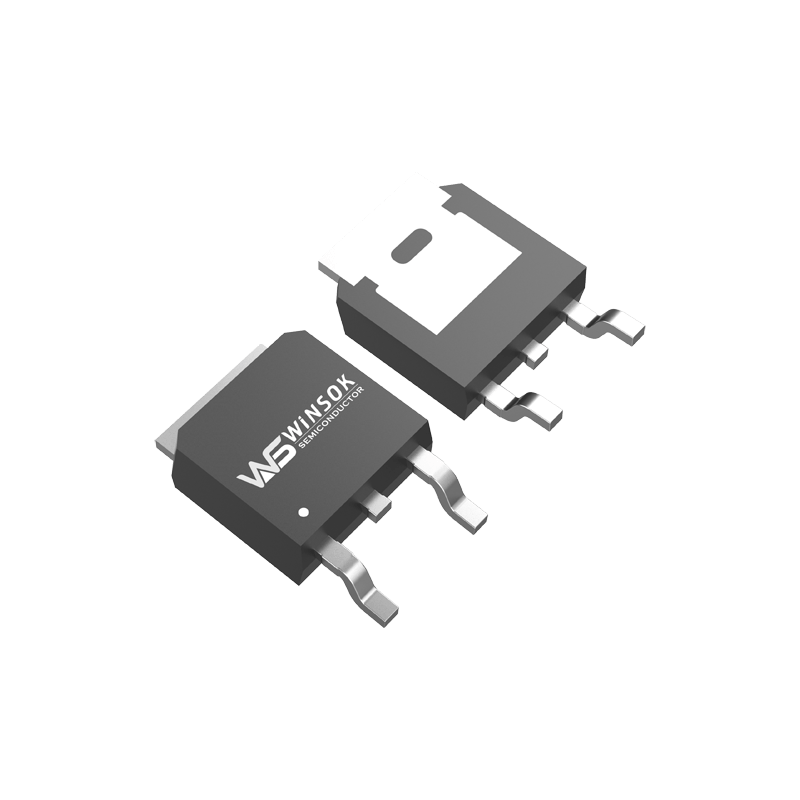

贴片MOS管作为现代电子系统的核心功率器件，其性能优劣直接决定电路可靠性。与插装器件不同，贴片MOS管体积小、引脚密、静电敏感度高，且焊接后难以拆卸，因此在使用前进行准确检测至关重要。一次误判可能导致整板报废，甚至引发系统性安全事故。本文将系统阐述从基础到专业的完整检测体系，涵盖外观诊断、静态参数测量、动态功能验证及失效模式识别。

二、测量前准备：静电防护与外观初判

2.1 静电防护措施

贴片MOS管的栅极氧化层极薄（小于100纳米），耐压仅正负20V，人体静电可达数千伏。测量前必须佩戴防静电腕带，接地电阻小于1兆欧，使用防静电垫，台面接地，工具需采用静电耗散材料制成，同时避免在干燥环境（湿度小于40%RH）操作。

2.2 外观检查（第一关）

肉眼或10倍放大镜观察封装完整性，检查塑封体有无裂纹、缺角、毛刺，引脚是否氧化失去金属光泽或出现彩虹色氧化层，焊盘有无助焊剂残留、异物附着，标识清晰度如何。其中任何可见裂纹或烧焦痕迹，可直接判定为损坏，无需进一步测量。

三、基础静态测量：万用表二极管档法

3.1 测量原理

MOS管内部寄生体二极管（源漏二极管）是天然的测试窗口。对于NMOS，二极管阳极在源极(S)，阴极在漏极(D)；PMOS则极性相反。

3.2 NMOS测量步骤

正向测试：万用表调至二极管档，红表笔接源极(S)，黑表笔接漏极(D)，正常应显示0.4V至0.9V（硅二极管压降）。异常情况下，若显示OL（开路）或大于1.5V，说明二极管开路；若显示0V或接近0，说明击穿短路。

反向测试：表笔对调，红表笔接漏极(D)，黑表笔接源极(S)，正常应显示OL或无穷大（反向截止）。若显示任何数值小于5V，说明反向漏电，器件已损坏。

栅极绝缘检测：红表笔接栅极(G)，黑表笔分别接S、D，正常应显示OL（栅极与沟道绝缘）。若显示导通或低阻值，说明栅极击穿。

3.3 PMOS测量步骤

极性相反，正向测试时红表笔接漏极(D)，黑表笔接源极(S)，应显示0.4V至0.9V，反向测试时表笔对调，显示OL。关键提醒：测量前用镊子短接G、S、D三极10秒，释放栅极残余电荷，避免误判。

四、进阶静态测量：电阻档深度分析

4.1 漏源电阻RDS测试

万用表调至200kΩ或2MΩ档（避免低电压档损坏器件），漏极(D)与源极(S)间电阻应大于10兆欧（栅极无偏置时）。若电阻小于1兆欧，说明沟道漏电或栅极未完全关断。陷阱警示：若栅极残留电荷，可能使MOS管处于微导通状态，表现为RDS仅数十kΩ，测量前务必短接栅源极放电。

4.2 栅源电阻测试

栅极(G)与源极(S)间电阻应大于10兆欧（绝缘栅特性）。若电阻小于1kΩ，说明栅氧化层击穿短路。注意：部分器件内部集成栅源保护二极管（齐纳管），此时电阻可能为几十kΩ，需查阅规格书确认。

4.3 跨导粗测

万用表调至电阻档×1kΩ档，手指触碰栅极（人体感应电荷），测量D-S电阻应从高阻态迅速下降，移开手指后，电阻应保持低阻态（因栅极电容无放电回路），短接G-S后，电阻恢复高阻态。能稳定保持低阻态，说明栅极控制能力良好；若立即回弹，说明栅极漏电严重。

五、动态功能验证：简易电路测试法

5.1 LED测试电路（最实用）

搭建安全测试电路，避免测量时器件烧毁。NMOS测试电路为+5V连接限流电阻(1kΩ)，再连接LED和漏极(D)，源极(S)接GND，栅极(G)连接按钮和+5V，栅源间接10kΩ电阻。

操作步骤为：未按按钮时，LED应熄灭，D-S电阻高阻态；按下按钮时，LED点亮，D-S应完全导通，VDS小于0.1V；松开按钮后，LED应保持熄灭，无自锁现象。判据为：LED亮度正常说明ID导通能力良好；若LED微亮或闪烁，说明RDS过大或栅极驱动不足。

PMOS测试电路为+5V连接源极(S)，漏极(D)连接LED和限流电阻到GND，栅极(G)连接按钮到GND（按下导通），栅源间接10kΩ电阻至+5V。操作方式为按下按钮（栅极低电平），LED点亮。

5.2 驱动能力量化测试

用可调电源作为栅极驱动，栅极电压从0V逐步升至10V，监测D-S电阻变化，记录完全导通时的最小VGS。正常情况下，VGS为3至4V时电阻开始下降，VGS为8至10V时电阻小于0.1Ω。若VGS大于6V才开始下降，说明Vth偏高或沟道退化。

六、专业参数测量：精准量化评估

6.1 阈值电压Vth测量

搭建测量电路：可调电源VGS连接栅极(G)，漏极(D)连接10Ω电阻和+12V，源极(S)接GND，电压表测VDS。步骤为：VGS从0V缓慢增加，当VDS从12V开始下降时，记录此时的VGS即为Vth。正常情况下，Vth在规格书范围内（如2-4V）；若Vth小于1V（易误触发）或大于5V（驱动困难），均为异常。

6.2 导通电阻RDS(on)测量

测量电路为：+10V连接漏极(D)，源极(S)连接1Ω精密电阻到GND，栅极(G)接+10V确保充分导通，电压表测1Ω电阻两端电压V_R。计算方式为：ID = V_R / 1Ω，RDS(on) = (10V - V_D) / ID。判据为：RDS(on)应小于规格书最大值，且在1.5倍范围内，否则器件老化或假冒。

6.3 栅极电荷Qg测量

需使用Qg测试仪或示波器观测米勒平台，驱动电压VGS为10V，串联Rg为10Ω，示波器监测VGS波形，计算平台宽度t_Miller = Qg / Ig。正常情况下，Qg在规格书±20%范围内。

七、专业仪器检测

专业设备如晶体管图示仪可自动完成Vth、RDS(on)、Qg、Ciss、Crss全参数扫描，生成I-V曲线，直观判断器件特性。测试时间小于30秒，适合批量筛选。对于维修或研发场景，3-5万元的专业测试仪一年内可节省人工成本。双脉冲测试可评估动态性能，测量tr、tf、Eon、Eoff，观察关断尖峰Vpk判断耐压余量，检测体二极管反向恢复特性。研发阶段必做，维修时可选用简易版电路定性判断。

八、好坏判断标准速查

将各项测试的标准与异常情况以文字列表形式说明：

漏源二极管正向测试：正常状态为0.4V至0.9V压降，损坏状态为开路（OL）或0V，必须用二极管档测量。

漏源二极管反向测试：正常状态为OL或无穷大，损坏状态为小于5V漏电，属于反向耐压失效。

漏源电阻测试：正常状态为大于10MΩ，损坏状态为小于1MΩ，测量前必须放电。

栅源电阻测试：正常状态为大于10MΩ，损坏状态为小于1kΩ，属于栅极击穿。

LED测试导通：正常为LED亮且VDS小于0.1V，损坏为LED不亮或微亮，需加栅极电阻。

阈值电压实测值：正常为在规格书范围内，损坏为偏差大于±30%，温度25℃。

导通电阻实测：正常为小于规格书最大值，损坏为大于1.5倍规格值，需充分驱动。

九、注意事项与常见误区

9.1 必须避免的误操作

切勿使用蜂鸣档直接测通断，因为蜂鸣档电压通常为2V，可能不足以使MOS导通，导致误判为开路。切勿在未放电时测电阻，栅极残余电荷会使D-S呈现低阻，误判为击穿。切勿用手直接触碰栅极，人体静电可能击穿栅氧化层。切勿在板上带电测量，必须拆下测量，避免外围电路干扰。

9.2 翻新件识别

外观完好但性能异常的器件可能为翻新件，识别方法包括：原装件引脚光亮，翻新件引脚暗淡或残留焊锡；激光打印的丝印清晰，翻新件可能重新打标模糊；RDS(on)比标称值大20%以上，Qg偏大30%；同一批次Vth离散性大于0.5V，原装件通常小于0.3V。

十、实用技巧与经验总结

10.1 快速筛选法（批量检测）

第一步，二极管档普测，对所有器件测D-S二极管正反向，筛选出明显短路或开路。第二步，电阻档抽检，每批抽10%测G-S绝缘电阻，剔除栅极击穿。第三步，LED电路终测，对关键器件用LED电路验证功能，耗时仅30秒/个。

10.2 维修场景应急判断

若现场无专业设备，可用数字万用表二极管档：红笔S，黑笔D，应有0.5V左右压降；表笔对调，应为OL。用手指触碰G极（小心静电），此时D-S电阻应变小（几十kΩ）。短接G-S，电阻恢复高阻态。满足以上四点，可基本判定器件正常。
