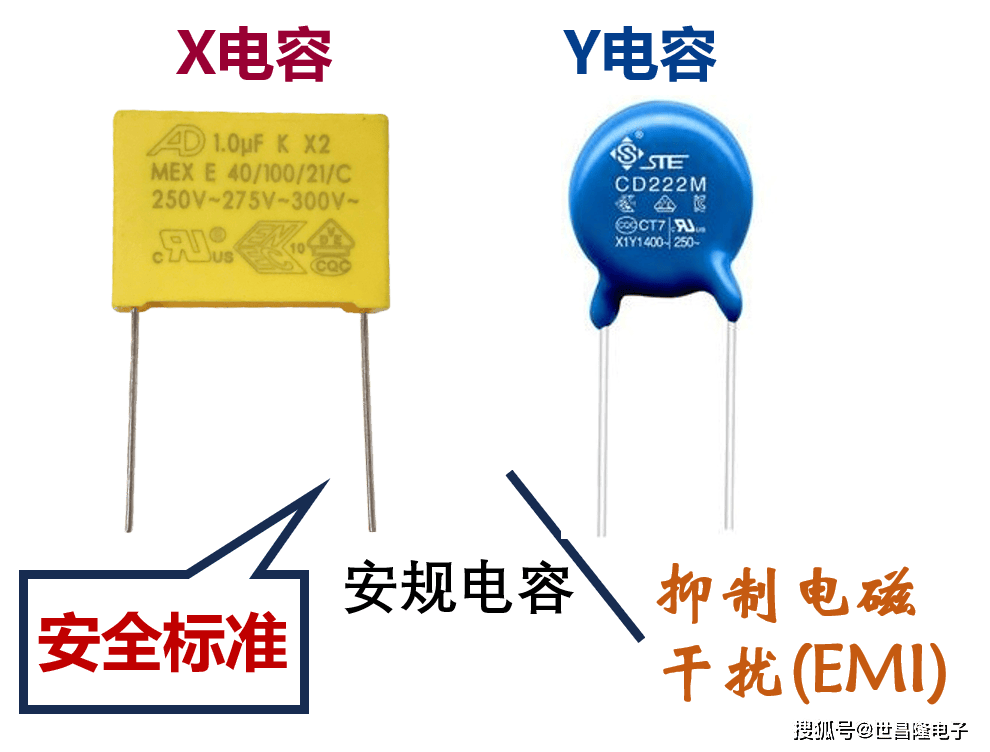

安规电容器是指满足安全标准的电容器，核心用于电源电路抑制电磁干扰(EMI)，分为X电容和Y电容两大类，二者在连接方式、用途和特性上差异显著：

共同点

首先安规电容器需要通过UL、VDE、CQC等国际安规认证，失效时不会引发触电或火灾风险。

不同点

1. 连接方式及用途的区别

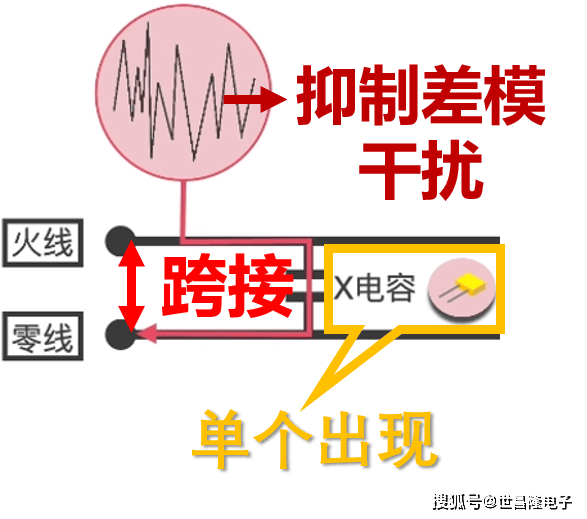

• X 电容：跨接于火线L与零线N之间，一般单个出现，抑制差模干扰。

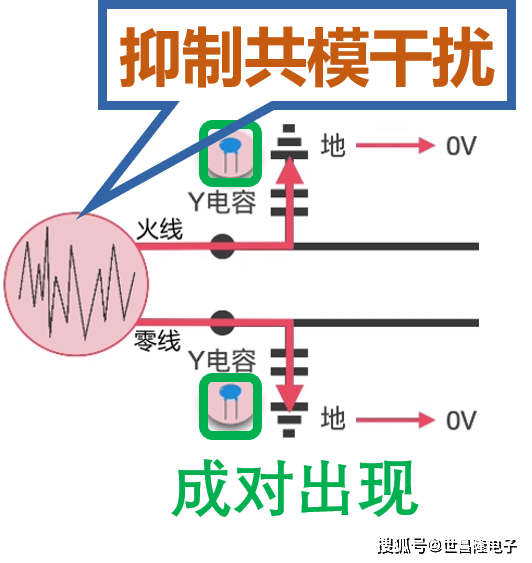

• Y 电容：接于火线L或零线N与地线PE之间，一般成对出现，抑制共模干扰。

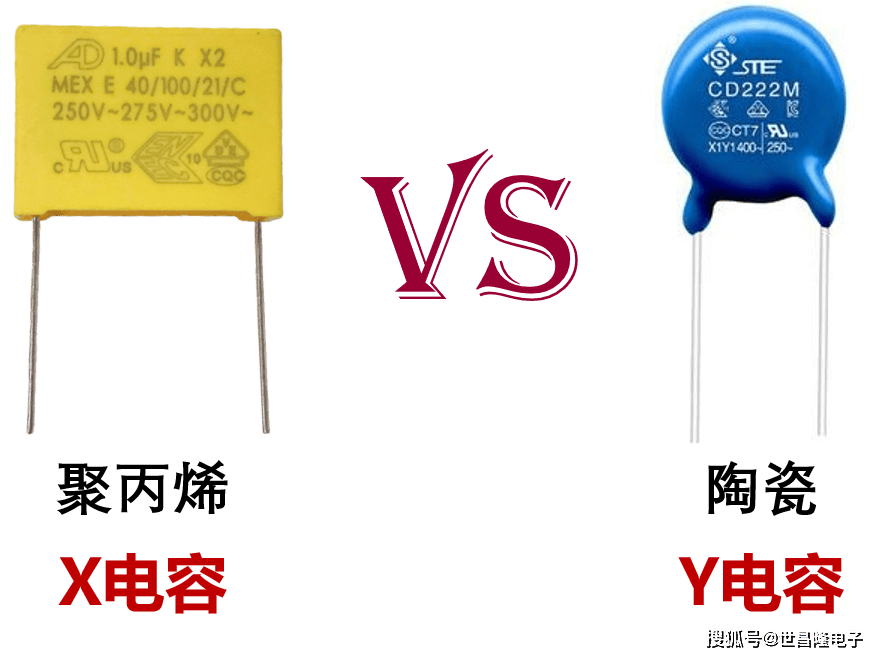

2. 主体材质的区别

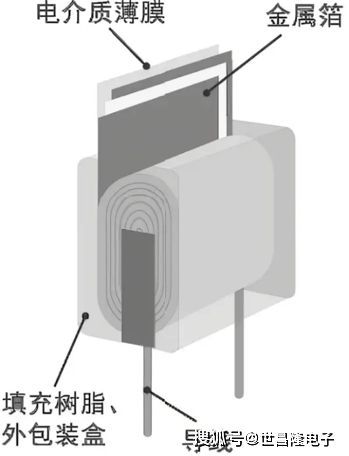

• X电容：金属化聚丙烯薄膜（PP）卷绕结构，阻燃外壳 + 环氧树脂密封，引脚为镀锡铜包钢线。

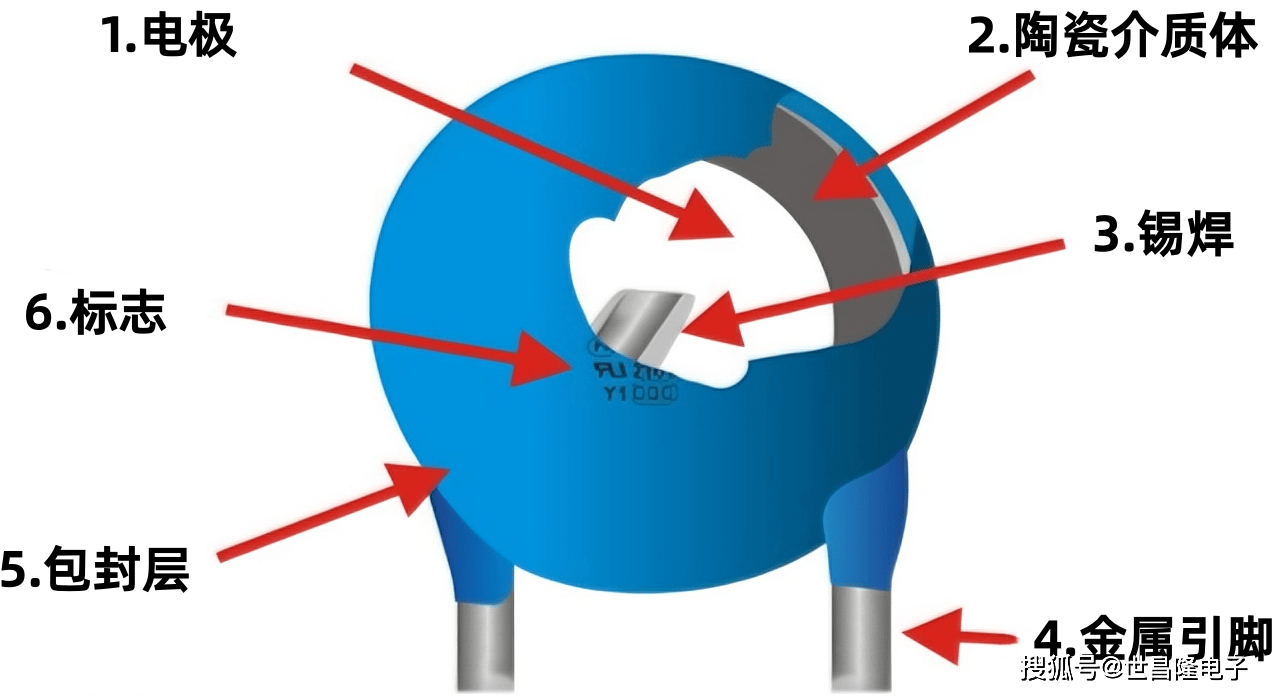

• Y电容：多为陶瓷介质，部分采用金属化薄膜，电极+锡焊+包封层，金属引脚。

3. 耐压分级的区别：

按峰值脉冲电压来分：

• 在X电容中，X1（2.5kV≤耐压≤4kV）

X2（耐压≤2.5kV，最常用）

• 在Y电容中，Y1（耐压≥8kV常用）

Y2（耐压≥5kV，常用）

4. 其他区别

• X电容：容值较大(μF级，常见0.1-10μF)自愈性好、失效模式为开路，安全无起火风险。
• Y电容：容值小(nF级，常见10-4700pF)绝缘电阻高、漏电流极小，避免触电，失效模式为开路或击穿短路，但需满足安规防爆要求。

型号推荐

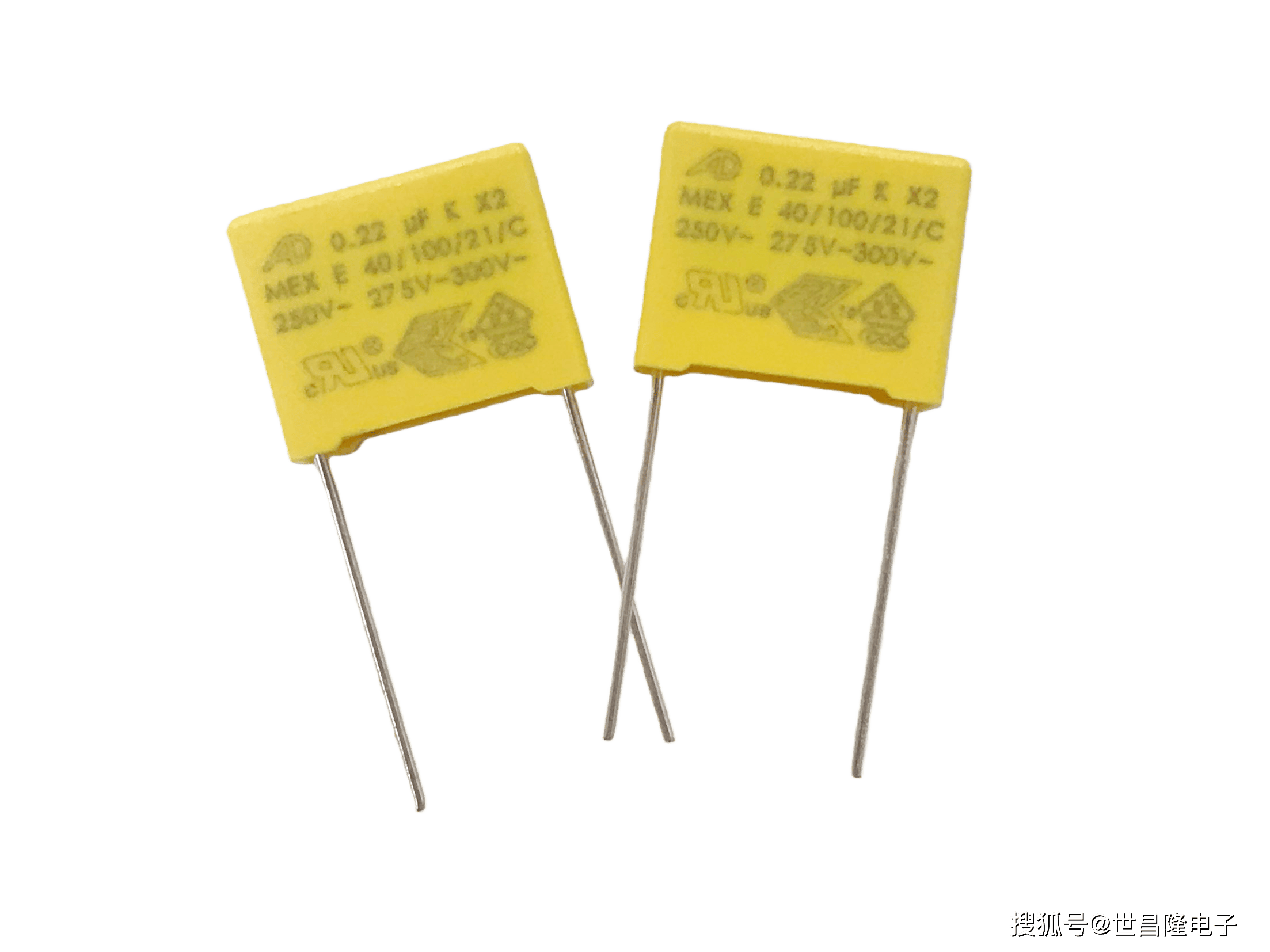

今天给大家介绍一款来自爱得的X2电容器MEX224K2FDAE1。

主要参数

品类: X2电容

型号: MEX224K2FDAE1

电压: 300VAC

容值: 0.22uF

脚距: 15mm

尺寸: 18*14.5*8.5mm

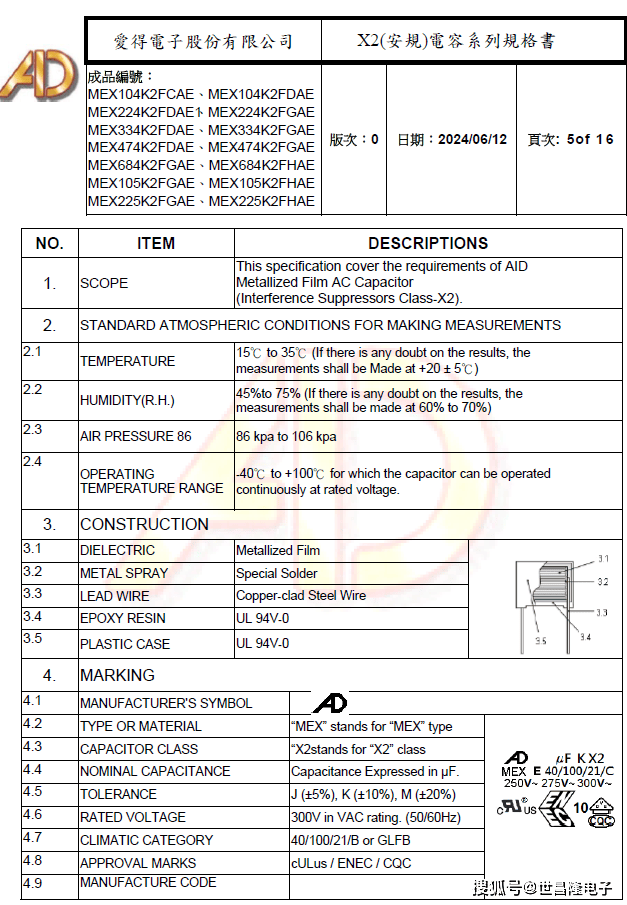

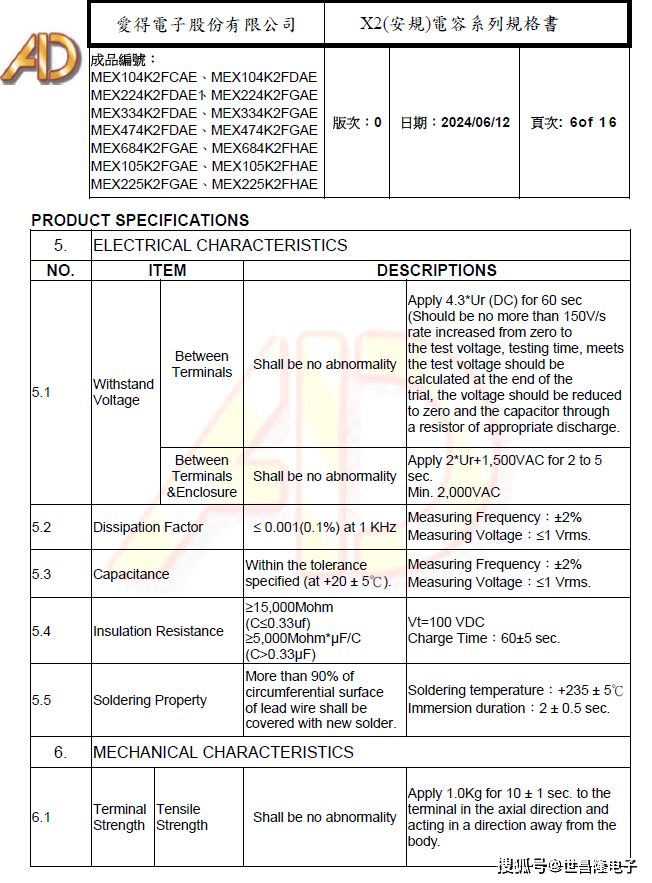

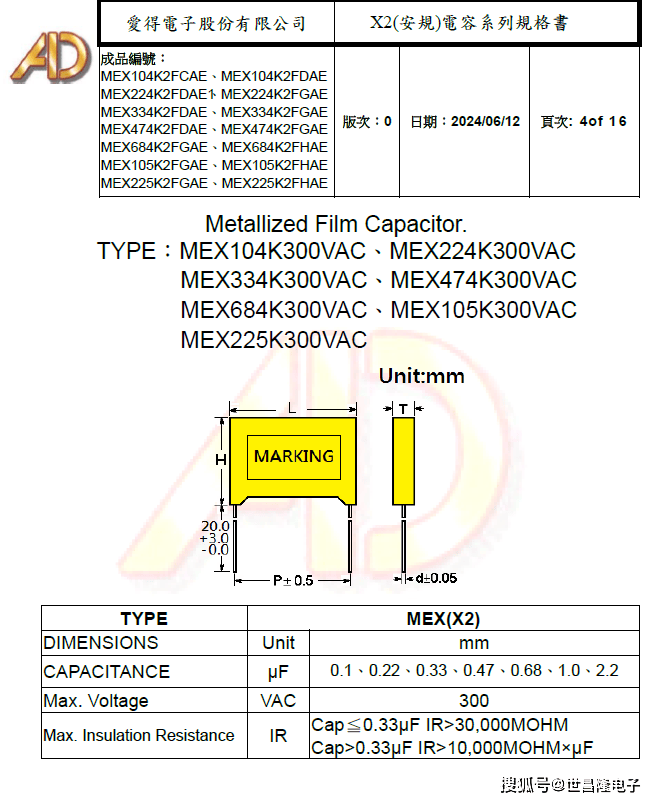

规格详情

1

2

3
