一、产品特点及说明

LTCC高通滤波器（又称LTCC低截止滤波器或低温共烧陶瓷低阻滤波器）的主要作用是从信号中去除或衰减低于某一特定频率的成分，同时允许高于该频率的成分通过。这种滤波器有助于提高信号的质量，增强信号的高频部分并抑制低频部分。LTCC高通滤波器的特点是允许高于某一截频的频率通过，而对较低的频率进行大大衰减 ，同时也去掉了信号中不必要的低频成分或者说是去掉了低频干扰成份。

LTCC高通滤波器的 最大工作温度为-55℃～+125℃，具有输入/输出50Ω（或75Ω，须特别注明）阻抗匹配，驻波小，易于级联， 易于集成 ，带内幅频特性平坦，插入损耗小、带外抑制度高，过渡频带窄， 设计灵活，重量轻、体积小、成本低、热稳定性好（在全温范围内（-55℃～+85℃）性能稳定可靠，价格便宜、焊接方便、一致性好、SMD设计等，能减少复杂的调校工作，从而简化电路设计等优点。

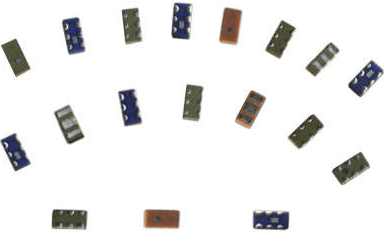

LTCC高通滤波器、陶瓷高通滤波器、介质高通滤波器

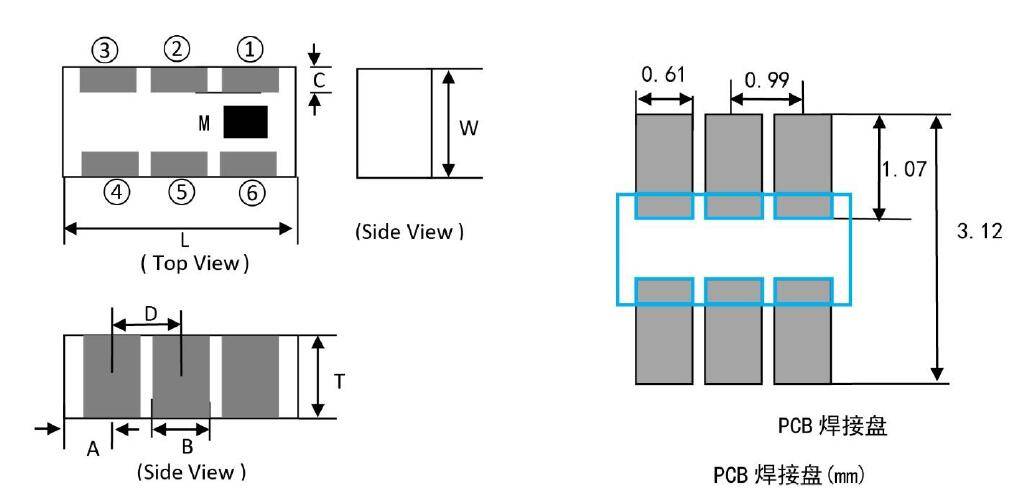

二、封装尺寸及PCB焊接图

LTCC/陶瓷/介质高通滤波器尺寸图

三、注意事项及用途

LTCC高通滤波器广泛地应用在WLAN、DSTV、Bluetooth、卫星电视、PHS和无绳电话机中。 在使用时，注意接地端接地良好，否则会影响带外抑制及平坦度指标。焊接时温度使用推荐温度，不能过高，时间也不能过长。若采用回流焊焊接，建议使用推荐温度，不宜用波峰焊接。产品应贮存在环境温度为-10 ℃~40℃、相对湿度不大于80%、周围环境无酸性、碱性以及其它无有害气体的库房中。清洗时要禁止浸泡，建议用酒精擦试。

先烽微波可定制LTCC高通滤波器，LTCC低通滤波器，LTCC带通滤波器，LTCC带阻滤波器，LC带阻滤波器等微波电子元器件。 因LTCC类的产品 属于定制性较强的器件 ，定购前需明确说明器件的参数要求，对超出材料物理极限的参数要求，可通过双方协商来达到最佳指标。
