BL9342：1.8M,40V/600mA 降压DCDC稳压器
创始人
2025-12-12 19:36:58
0次
BL9342是一款高频异步降压开关稳压器，输入电压范围4.2~40V，最大输出电流600mA，固定1.8MHz开关频率，适用于高压电源转换、仪器、工业电源系统、分布式电源及电池供电系统等场景。采用6引脚SOT23-6封装，工作结温范围-40℃~125℃，集成500mΩ高压侧功率MOSFET，内部补偿设计简化外围电路，最高转换效率可达90%。
芯片静态工作电流230uA，关断电流低至3~15uA，轻载时自动进入跳脉冲模式，减少开关与栅极驱动损耗，实现宽负载范围高效率转换。具备完善保护机制：内置软启动（0.5ms）、过温保护（150℃触发）、输入欠压锁定（阈值4.2V典型值，滞回0.8V）、逐周期精准限流（典型1A），FB引脚基准电压0.794V，通过外部分压电阻调节输出电压。

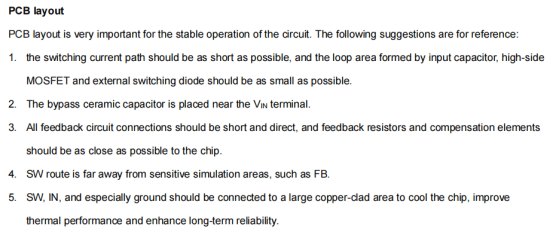

应用配置方面，需搭配2.2~4.7uH功率电感，输入端推荐4.7uF/50V电容（靠近VIN引脚），输出端适配10uF低ESR电容稳定电压；BST引脚与SW引脚间需接旁路电容，SW引脚需连接低正向压降肖特基二极管以减小开关尖峰。PCB布局需缩短高电流路径，反馈电路布线短直且靠近芯片，SW引脚远离FB等敏感区域，大面积覆铜提升散热与可靠性。

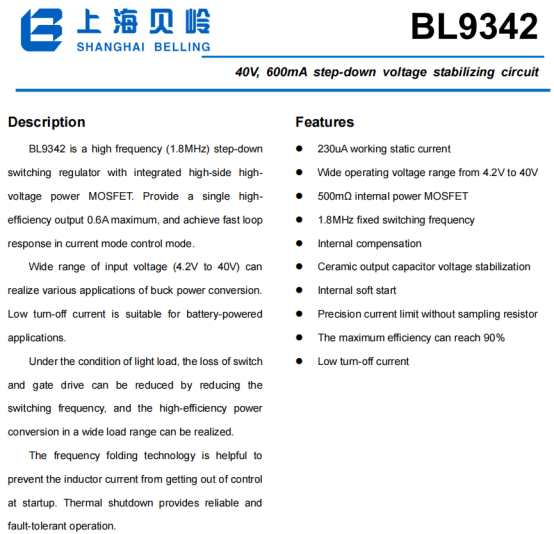

一 BL9342的特性
230uA的工作静态电流
4.2V至40V的宽工作电压范围
500毫欧的内部功率场效应晶体管
1.8兆赫兹的固定开关频率
内部补偿
陶瓷输出电容稳压
内部软启动
无需采样电阻的精确电流限制
最高效率可达90%
低关断电流
SOT23_6
二 BL9342的应用信息

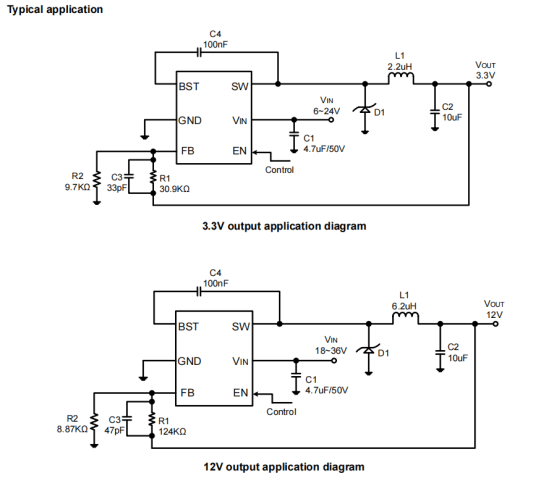

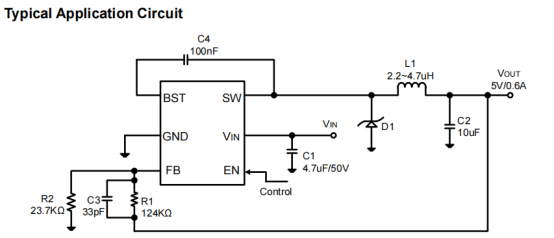

1 典型应用图

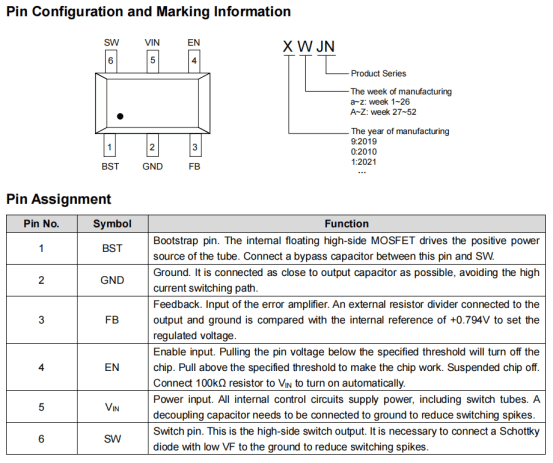

2 引脚排列及定义

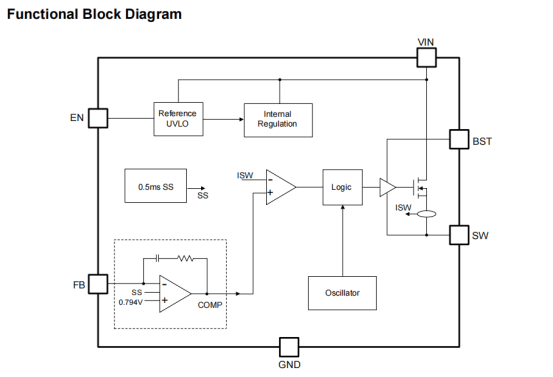

3 功能框图

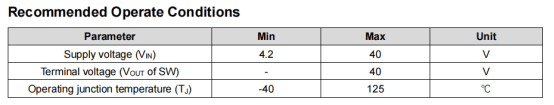

4 基础参数
