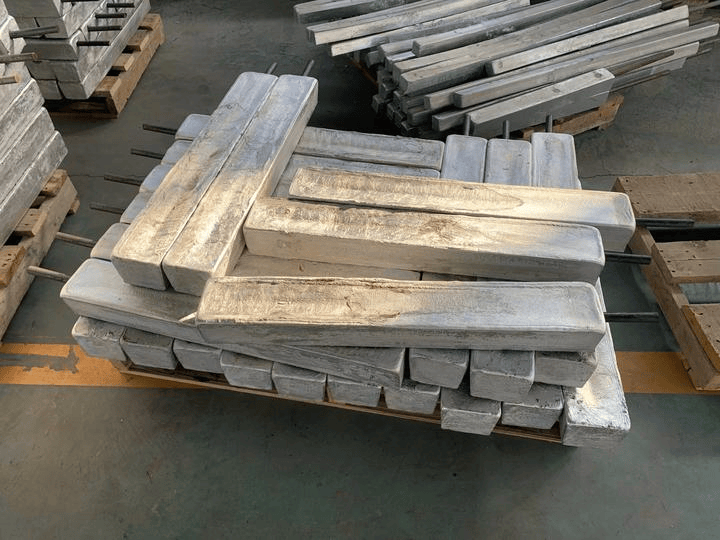

D型负电位镁阳极（高电位镁阳极）的使用寿命通常为3至15年，具体寿命受以下因素综合影响：

一、核心影响因素

环境条件

温度每升高10℃，阳极消耗速率增加10%-20%。例如，60℃时寿命可能缩短至25℃时的1/3。

干燥土壤（湿度<10%）会导致填包料失水，接地电阻升高，电流输出不稳定，影响寿命。

酸性环境（pH<5）或含硫化物、微生物的介质会加速化学腐蚀，寿命可能缩短30%以上。

海水因含高浓度氯离子，腐蚀性极强，阳极寿命通常不超过1-2年，特殊处理后可能延长至1-3年。

高电阻率土壤（如100Ω·m以上）：阳极输出电流小，可能因钝化导致寿命延长至3年以上，但保护效率降低。

低电阻率土壤（如10Ω·m以下）：电流过大，阳极消耗加快，寿命可能缩短至5年以下。

土壤电阻率：

介质腐蚀性：

温度与湿度：

材料质量

合金成分：高纯度镁合金（如含铝6%-9%、锌3%的MGAZ63B合金）可平衡电位与耐腐蚀性，延长寿命。若杂质（如铁、镍）含量超标，自腐蚀速率可能增加20%以上，显著缩短寿命。

初始质量：阳极裸重越大，总电容量越高，理论寿命越长。例如，8kg阳极在理想条件下可提供10年保护，而22kg阳极在土壤中可能达3-5年。

安装与维护

安装工艺：阳极与被保护结构的距离、埋设深度、填包料填充均匀性等均影响电流输出效率。

定期检测：通过电位检测（如使用饱和硫酸铜参比电极）及时发现保护效果下降，补充阳极或调整填包料可延长寿命。

维护方式：在强腐蚀区搭配铝合金阳极形成梯度保护，可减少单一阳极的过度消耗。

二、典型应用场景与寿命参考

埋地储罐阴极保护

22kg镁阳极在土壤电阻率≤50Ω·m时，寿命约8-12年。

某液化气站储罐采用镁合金牺牲阳极后，使用寿命延长至15年以上，年腐蚀速率降低至0.02mm以下。

管道阴极保护

分布式安装（将大块阳极拆分为多个小块分散布置）可延长寿命30%以上。

沿管道圆周方向每隔2-3米布置一支阳极，确保保护电流均匀分布，适用于大型原油储备罐区。

海水环境

普通镁阳极寿命通常不超过1-2年，特殊处理（如添加耐腐蚀元素或优化结构）后可能延长至1-3年。

铝合金阳极（如Al-Zn-Sn-Bi系）在海水环境中寿命可达5年以上，自清洁特性可减少表面钝化。

三、延长寿命的实用建议

环境适配：

高电阻率土壤：增加填包料厚度或采用深井阳极。

酸性/高盐度环境：选择耐腐蚀合金（如MGAZ63B）或添加缓蚀剂。

海水环境：优先选用铝合金阳极，或对镁阳极进行特殊表面处理。

科学安装：

阳极与被保护结构间距≥1米，避免短路。

填包料需充分吸水（干态填包料需浸泡清水30分钟），压实密度≥1.6g/cm³。

埋深≥1米，顶部距地面≥0.7米，地表覆盖警示带防止人为破坏。

定期维护：

每半年检测一次保护电位，确保稳定在-0.85V至-1.2V CSE。

发现阳极剩余质量不足原尺寸的50%-60%时及时更换。

干燥地区定期浇水保持填包料湿润，避免接地电阻升高。
