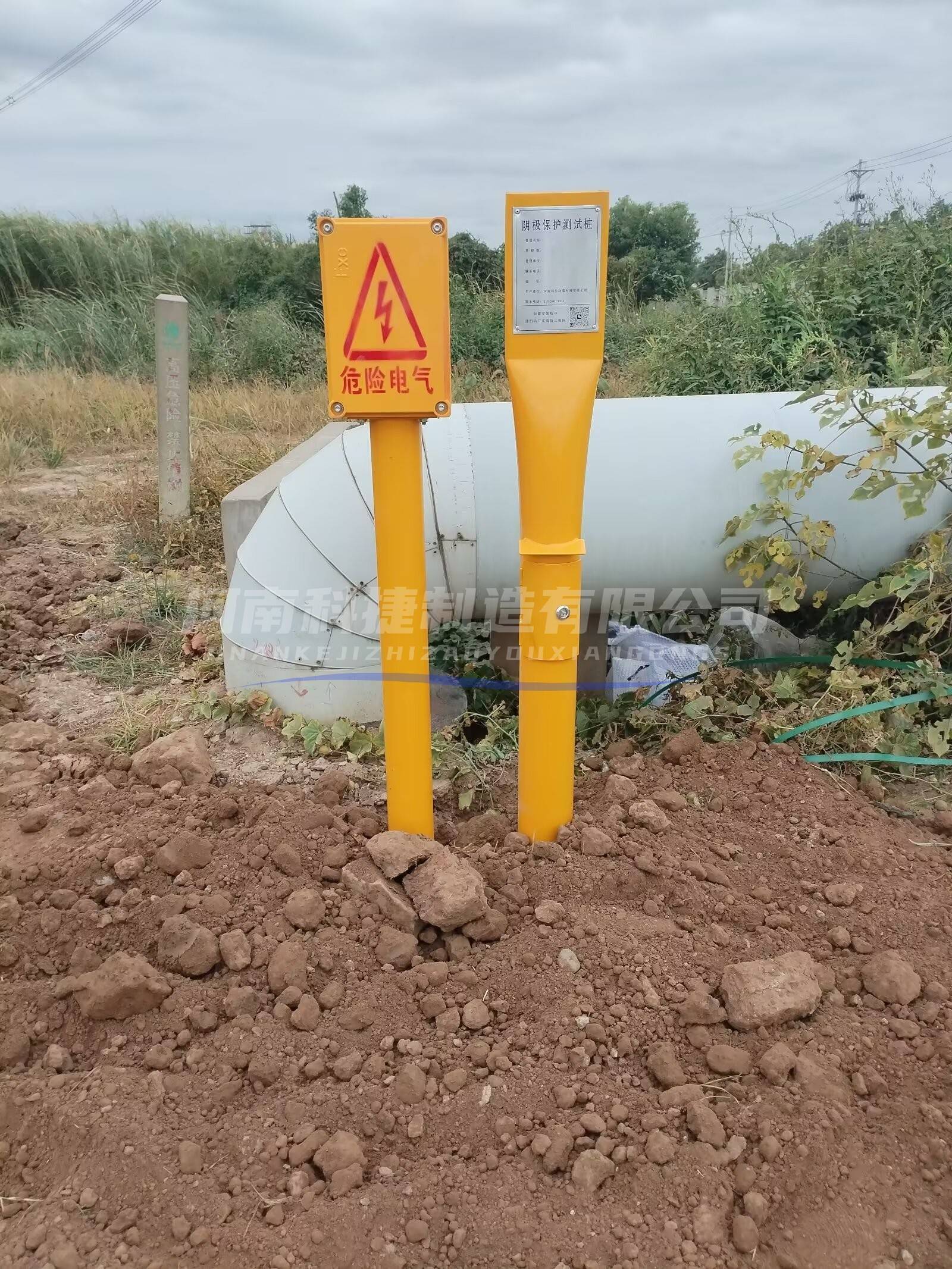

一、燃气管道专用智能测试桩的特殊性

1、安全防爆设计

防爆等级：需通过Exd IIC T6防爆认证，外壳采用316L不锈钢或铸铝材质，内衬阻燃绝缘材料；

防静电处理：桩体表面喷涂抗静电涂层，防止摩擦起电引燃泄漏燃气；

密封结构：采用双道O型密封圈+防爆胶泥填充，确保IP68防护等级下无气体渗透。

2、与城市管网的适配性

紧凑设计：桩体直径≤150mm，高度≤1.2m，可埋设于人行道或绿化带下，避免影响市政施工；

防沉降结构：底部加装混凝土底座，防止道路沉降导致测试桩倾斜；

标识集成：桩体顶部设反光铭牌，标注燃气管道走向、压力等级及应急号，符合CJJ63-2018《城镇燃气埋地钢质管道腐蚀控制技术规程》要求。

二、核心监测功能与技术配置

1、电位监测系统

测量范围：-2.0V~+2.0V（满足燃气管道阴极保护电位- 0.85V~-1.5V的监测需求）；

精度与频率：±1mV 级精度，支持1分钟/次高频采集快速捕捉电位突变；

参比电极：长效型Cu/CuSO₄电极，埋深1.2m并填充饱和电解液；固态 Ag/AgCl电极，用于沿海或高氯环境。

2、复合传感器集成

可燃气体传感器：检测下限100ppm，响应时间＜10 秒，实时监测管道泄漏，与电位异常联动预警；

土壤腐蚀速率传感器：基于线性极化电阻技术精度±5%，评估局部腐蚀活性，辅助定位防腐层破损点；

杂散电流监测模块：量程±100A/m，分辨率0.1A/m，支持AC/DC分量分离分析识别地铁、高压电缆等引起的杂散电流干扰；

3、智能联动控制

继电器输出：2路常开/常闭触点，可联动关闭附近燃气阀门；

Modbus接口：支持 RTU/ASCII 协议，无缝接入燃气SCADA系统，实现 “监测-分析-控制”闭环。

4、抗干扰供电系统

主供电：10W太阳能板+12V/30Ah 磷酸铁锂电池，支持- 20℃~60℃环境工作；

备用电源：内置超级电容，在太阳能板故障时维持数据传输≥4小时；

防雷设计：电源输入端加装TVS浪涌保护器（响应时间＜1ns），接地电阻≤4Ω。

三、行业标准

CJJ 95-2019《城镇燃气埋地钢质管道腐蚀控制技术规程》：明确测试桩电位监测精度、数据存储时长要求；

GB 50028-2020《城镇燃气设计规范》：规定测试桩在人口密集区的防爆等级与安装安全距离。
