一、特性

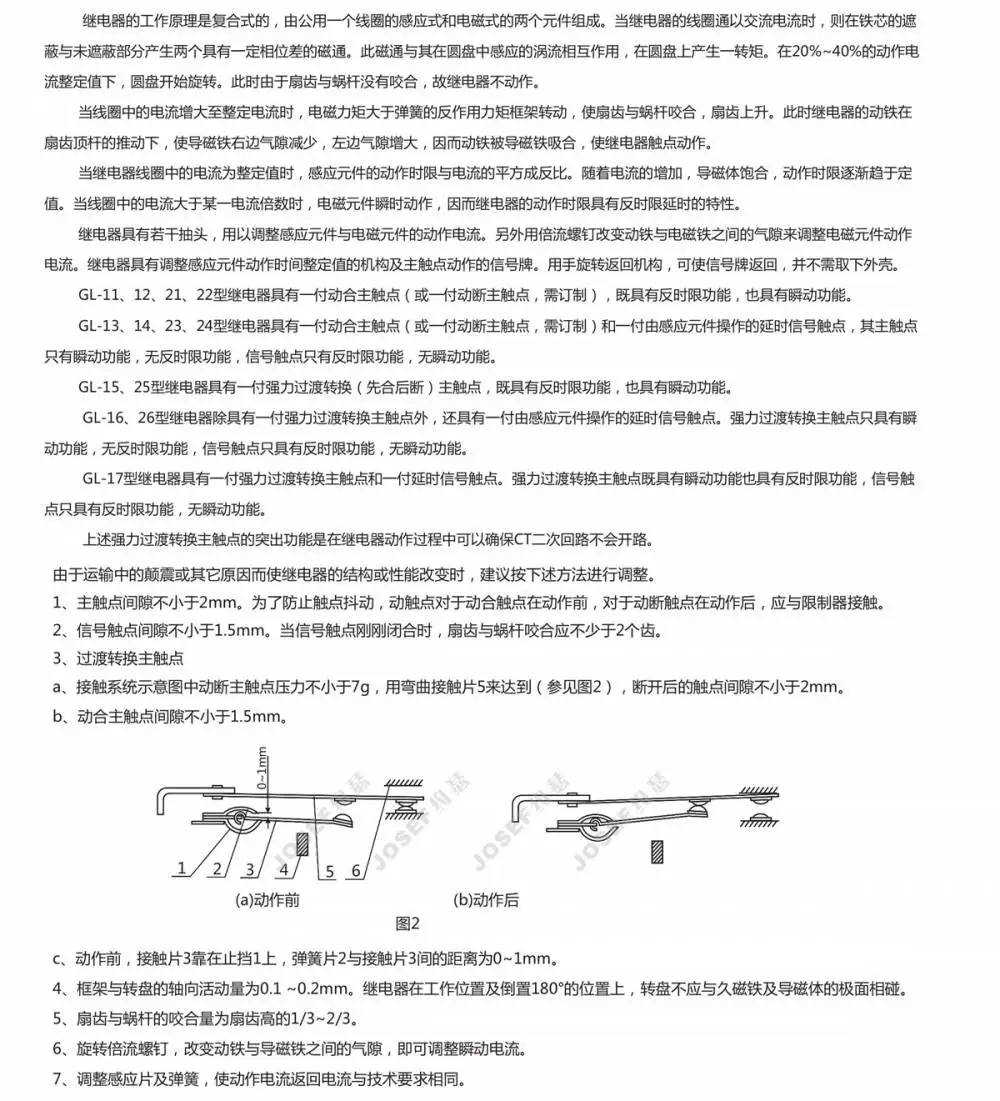

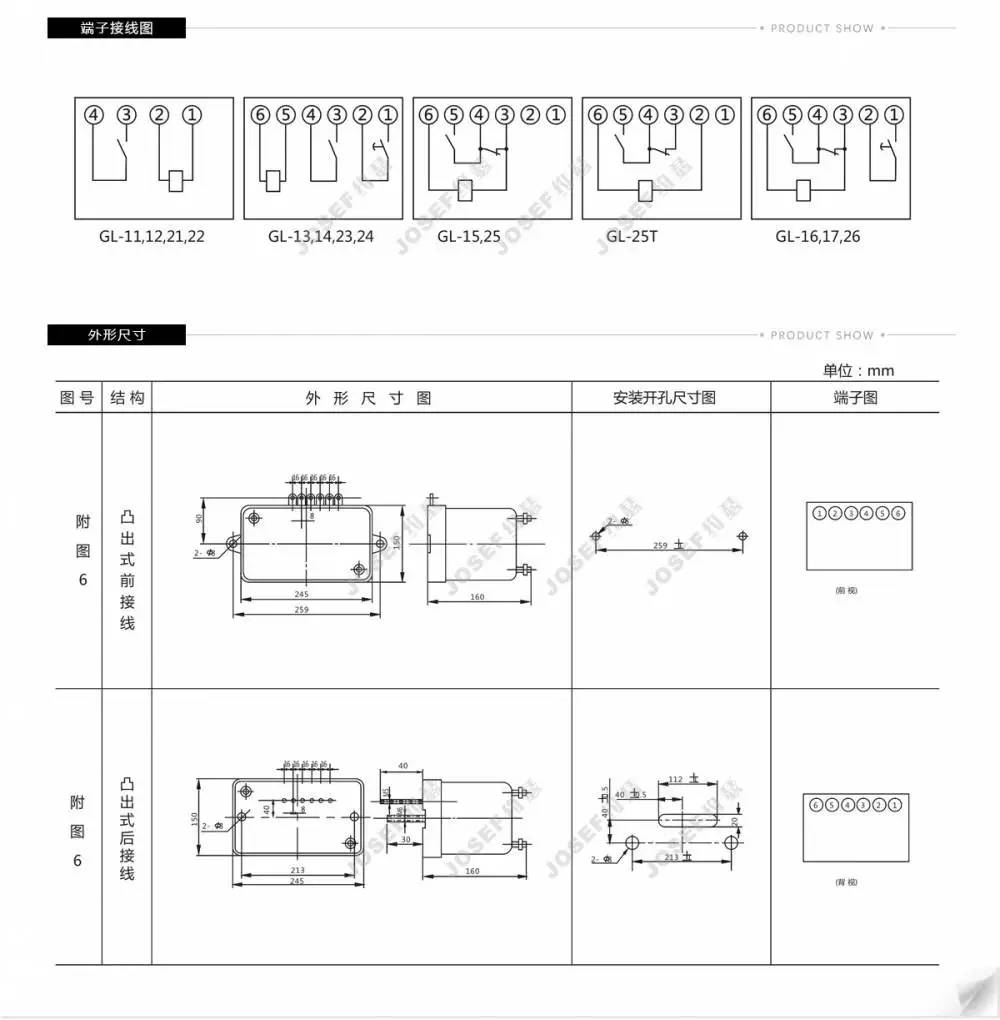

反时限特性动作时限与电流平方成反比，电流越大，动作时间越短。当电流达到整定值时，继电器按预定时限可靠动作，切除故障部分，保障系统安全。具备瞬时动作功能，在严重短路时快速切断电路，避免设备损坏。复合式工作原理由公用一个线圈的感应式和电磁式两个元件组成。感应元件：通过铁芯磁通与圆盘涡流相互作用产生转矩，实现反时限延时动作。电磁元件：电流达整定值时，电磁力矩驱动触点瞬时动作，确保快速切断故障。结构与安装固定安装式壳体，支持板前或板后两种安装方式。内部端子接线清晰，便于安装与维护。

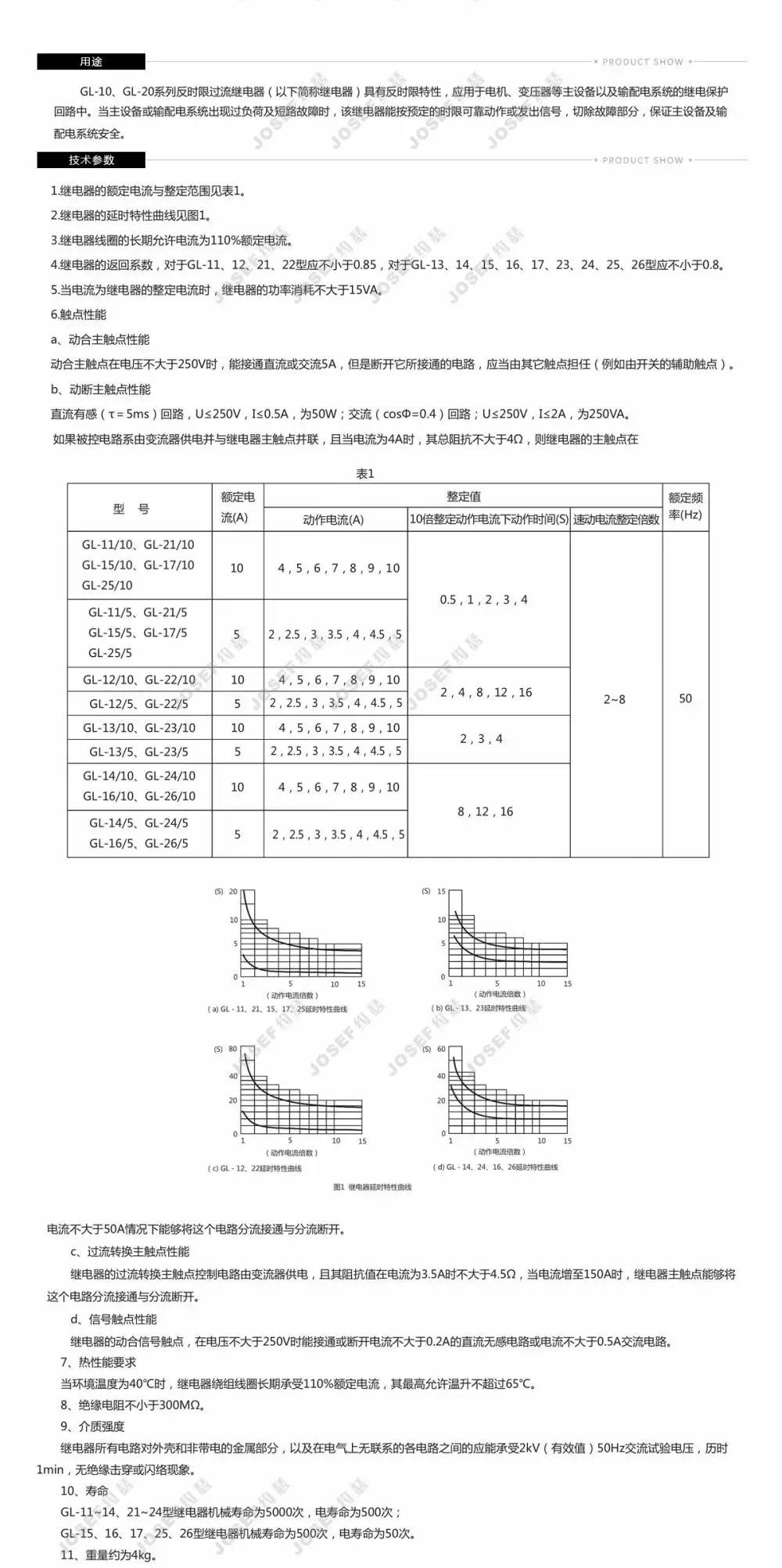

二、技术参数

额定电流：10A（50Hz交流，波形畸变不超过2%）。

动作时间：在10倍动作电流时，动作时间≤15秒。

瞬动电流倍数：2-8倍整定电流，快速响应严重故障。

返回系数：不小于0.85（确保故障排除后可靠复位）。

功率消耗：不大于15VA（动作电流时）。

线圈长期允许电流：110%额定电流（环境温度40℃时，温升不超过65℃）。

绝缘电阻：不小于300MΩ。

介质强度：承受2kV（有效值）、50Hz交流试验电压，历时1分钟无击穿或闪络。

动合主触点：电压≤250V时，可接通直流或交流5A（断开需由其他触点担任）。

动断主触点：直流有感回路（τ=5ms）下，U≤250V、I≤0.5A时，断开功率为50W。交流回路（cosФ=0.4）下，U≤250V、I≤2A时，断开功率为250VA。

信号触点：能控制0.5A交流或0.2A直流回路。
