在工业4.0与智能制造浪潮下，工业电子设备正朝着高频化、高速化、高集成度方向发展。然而，电磁兼容性（EMC）问题已成为制约设备稳定运行的核心瓶颈。据统计，超过60%的工业电子设备首次EMC测试不合格，整改周期平均延长2-3个月，直接导致项目成本增加30%以上。今天深圳南柯电子小编将探索工业电子EMC整改的详细内容，深度解析其核心技术路径。

一、工业电子EMC整改的问题本质：干扰源、耦合路径与敏感设备的三角博弈

EMC问题的本质是"干扰源-耦合路径-敏感设备"三者共同作用的结果。以某工业控制器辐射超标案例为例：

1、干扰源：电源模块中的开关管高频切换产生共模噪声，其频谱覆盖100MHz-1GHz频段；

2、耦合路径：噪声通过电源线与信号线间的寄生电容形成共模电流回路，辐射效率提升3倍；

3、敏感设备：内部ADC芯片对高频噪声敏感，信噪比下降至20dB以下。

通过频谱分析仪定位干扰源频段，利用近场探头扫描确定辐射热点，再结合电路原理图分析耦合路径，是解决EMC问题的标准技术流程。某团队曾通过该方法，发现某设备辐射超标源于晶振时钟信号通过电源线耦合至外壳，形成单极天线辐射，整改后辐射强度降低18dB。

二、工业电子EMC整改的核心技术方法论：从源头抑制到终端防护的全链条控制

1、干扰源抑制：釜底抽薪的治本之策

（1）电源噪声控制：在DC/DC模块输出端增加π型滤波器（共模电感+X/Y电容），某案例中该措施使传导干扰降低20dB；

（2）时钟信号优化：对高速数字电路采用展频技术（SSC），将100MHz时钟展频至±2%范围，辐射峰值功率降低15dB；

（3）开关电源改进：在反激式电源中增加RCD吸收电路，将开关管电压尖峰从200V降至80V，EMI噪声减少12dB。

2、耦合路径阻断：多维度的隔离技术

（1）布线优化：遵循"3W原则"（线间距≥3倍线宽），某PCB设计中将高速信号线与模拟线间距从0.5mm增至2mm，串扰降低30dB；

（2）屏蔽设计：对敏感电路采用铜箔屏蔽罩，接地电阻控制在50mΩ以内，某医疗设备通过该方案使抗静电能力提升至8kV接触放电；

（3）滤波增强：在信号线入口增加共模扼流圈，某工业通信设备通过该措施使共模干扰抑制比达到40dB/100MHz。

3、敏感设备保护：硬件与软件的双重防护

（1）硬件加固：在ADC输入端增加磁珠+电容组成的π型滤波器，某数据采集系统通过该方案使信噪比提升12dB；

（2）软件算法：采用滑动平均滤波算法（窗口长度N=16），某传感器系统通过该技术将偶发噪声抑制率提升至95%；

（3）冗余设计：对关键信号采用双通道采样+表决机制，某航空电子设备通过该方案使故障率降低至10^-9/小时。

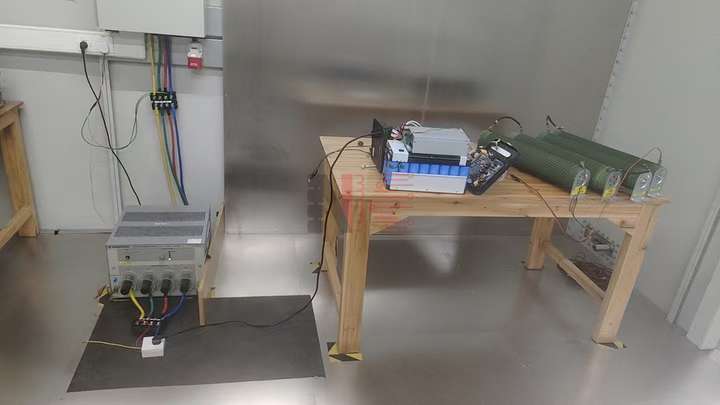

三、工业电子EMC整改的典型案例解析：工业场景下的EMC整改实践

1、工业CAN总线抗干扰整改

（1）问题现象：CAN总线在电机启动时出现数据错误，误码率达0.3%。

（2）整改措施：

①硬件层面：在CAN收发器电源端增加TVS二极管（钳位电压18V）；

②布线层面：将CAN总线与动力线间距从50mm增至200mm，并采用双绞线（绞距5mm）；

③软件层面：增加CRC-16校验和重发机制，通信超时阈值设为50ms。

（3）整改效果：误码率降至10^-6量级，通过ISO 11452-4辐射抗扰度测试（200V/m）。

2、1.5T MRI设备辐射超标整改

（1）问题现象：设备在3MHz频段辐射超标8dB。

（2）整改措施：

①屏蔽优化：将梯度线圈屏蔽层厚度从0.5mm增至1.2mm，接缝处采用导电胶填充；

②滤波改进：在电源入口增加三级滤波器（共模电感+X电容+Y电容）；

③接地重构：采用星型接地结构，将模拟地与数字地隔离。

（3）整改效果：辐射发射降至限值以下，通过IEC 60601-1-2医疗设备EMC标准。

四、工业电子EMC整改的未来趋势：智能化整改与系统级优化

随着5G、人工智能、自动驾驶等技术的普及，工业电子设备面临的电磁环境将更加复杂。未来EMC整改技术将呈现三大发展趋势：

1、智能化整改：基于AI的EMC仿真平台可提前预测干扰路径，将整改周期缩短50%；

2、材料创新：新型纳米吸波材料可将高频噪声吸收效率提升至90%以上；

3、系统级优化：通过SiP（系统级封装）技术实现电源、信号、接地的一体化设计，从根源上降低EMC风险。

总的来说，工业电子EMC整改已从被动修复转向主动设计。工程师需掌握"定位-分析-整改-验证"的完整方法论，在产品研发初期融入工业电子EMC整改的设计理念。据统计，前期投入1%的工业电子EMC整改的设计成本，可节省后期30%的整改费用。在智能制造时代工业电子EMC整改的技术已成为工业电子设备竞争力的核心要素之一。
