五个照明电路，水电工必备，都很实用

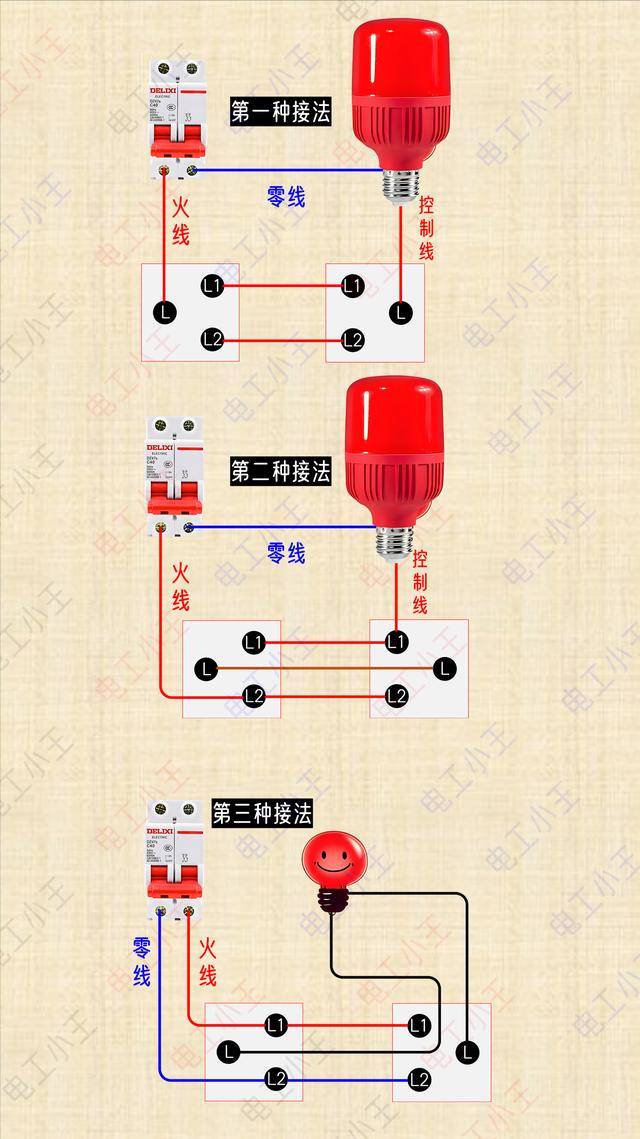

一灯双控
一灯双控电路有三种接法，第一种接法是大众接法，也是最常见最省线的一种接法。第二种接法也是正确的，如果开始时单控电路，后期我们想增加一个开关，改成两个开关控制一个灯，就可以用到这种接法。第三种接法是零火线进开关，也可以实现一灯双控，但是有一定的安全隐患，所以仅做了解，不推荐这样接。它也有它的优点，就是后期想把开关改成一开加五孔插座时，你会发现非常方便，因为开关里有零线。

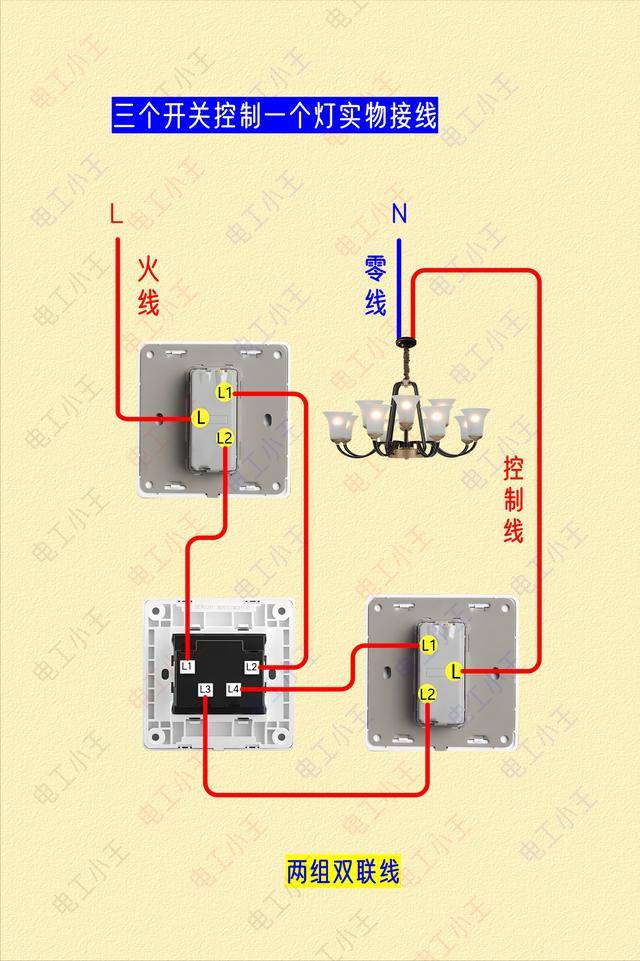

一灯三控电路
三个开关控制一个灯，中间需要用到中途开关。如果是六个点的单开多控开关，需要交叉跳线以后才可以接，如果是图中的四个点中途开关，可以如图接线，非常方便。
双开单控和双控
双开双控开关可以接单控电路，也可以接双控电路。单独控制两个灯时是单控，底部的两个点不用接。如果是双控电路，分享一下接线技巧：开关的L1和L2，一边接火线，一边是灯的控制线，其余的接点同名连一起。

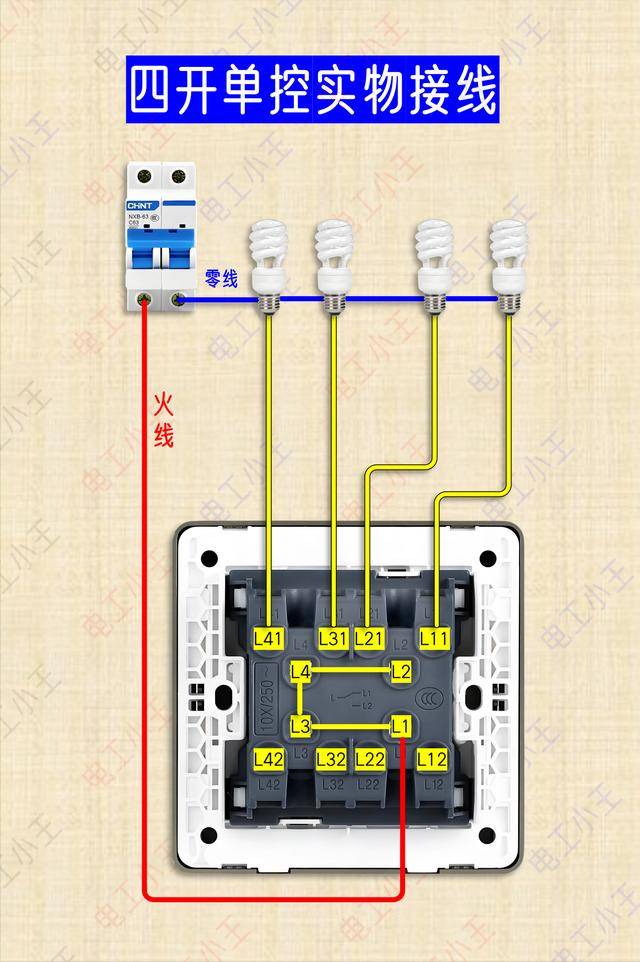

四开单控
四开单控电路，首先找到开关的四个公共点：L1、L2、L3、L4，四个公共点短接在一起接火线，每个公共点对应一个灯泡的火线电源，然后L11、L21、L31、L41各接一个灯泡，这四个是灯泡的控制线，也可以用底部的四个点，都是一样的控制，只不过按开关时，上下位置的区别。会接四开单控电路，双开单控和三开单控，接线原理都是一样的，一通百通。

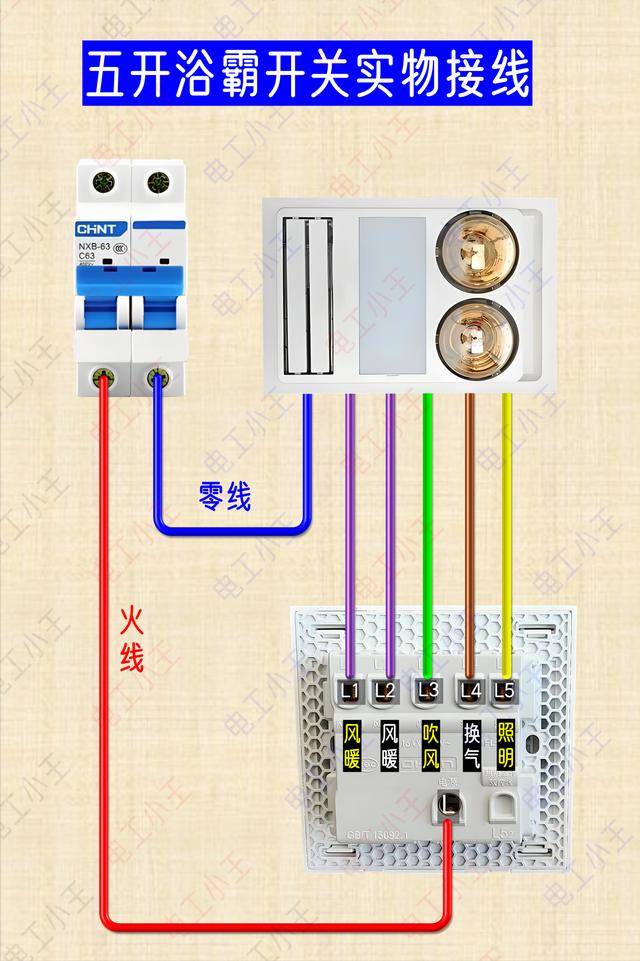

这个其实就是五开单控电路，会接上面的四开单控就会接这种五开单控，而且这种开关的公共点就一个，接线更加方便。
掌握了这几个电路，一般的家庭电路基本上也都会了，原理都是一样的。还有什么照明电路的问题，大家可以留言讨论，咱们一起交流一起进步。
