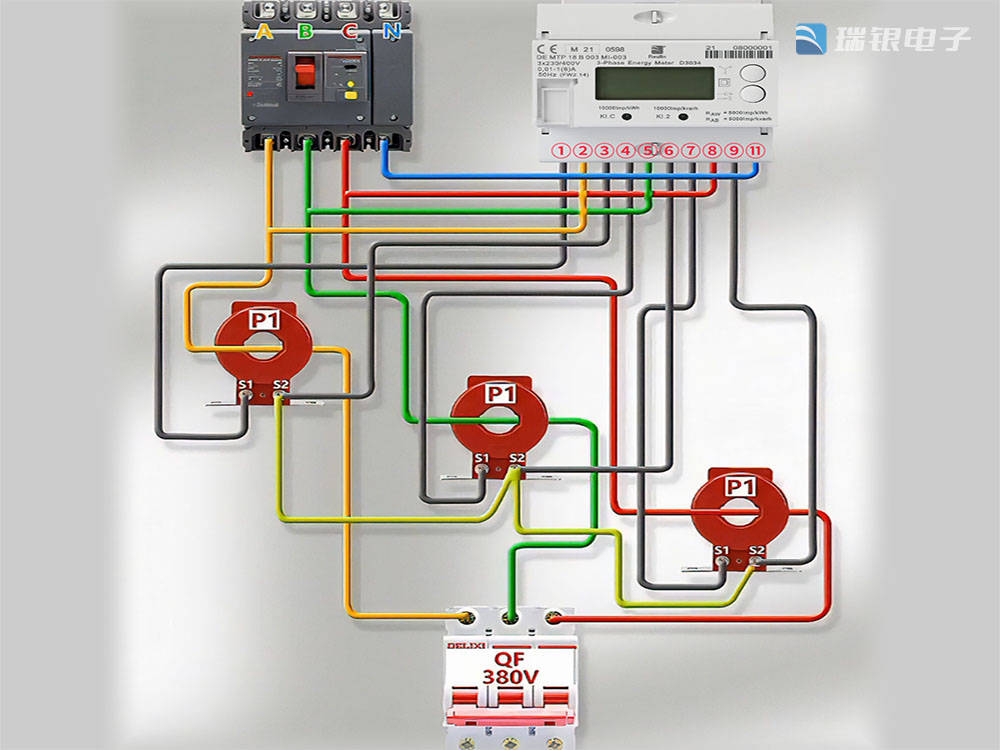

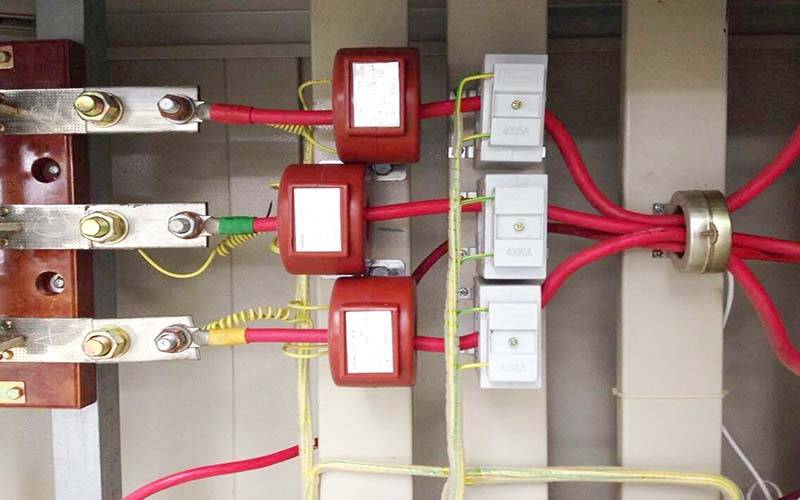

在电力计量与监测系统中，需外接电流互感器（Current Transformer，简称CT）的电能表无处不在，它们是我们精准感知庞大电流的“眼睛”。然而，在这套精密的系统中，隐藏着一条必须时刻遵守的“铁律”：电流互感器的二次侧绝对不允许开路运行。本文将深入剖析其背后的原理及危害。

Part 01 电流互感器的正常工作原理

CT是一种依据电磁感应原理工作的特殊变压器，其核心设计是“降流”与“隔离”。

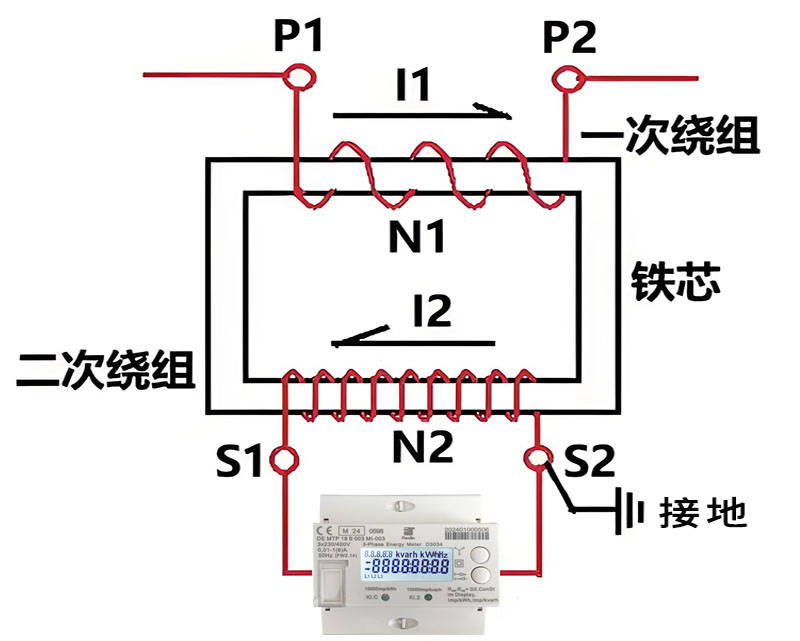

1、结构：它通常由闭合的铁芯、匝数较少的一次绕组（串联在主回路中）和匝数较多的二次绕组（连接电能表）构成。

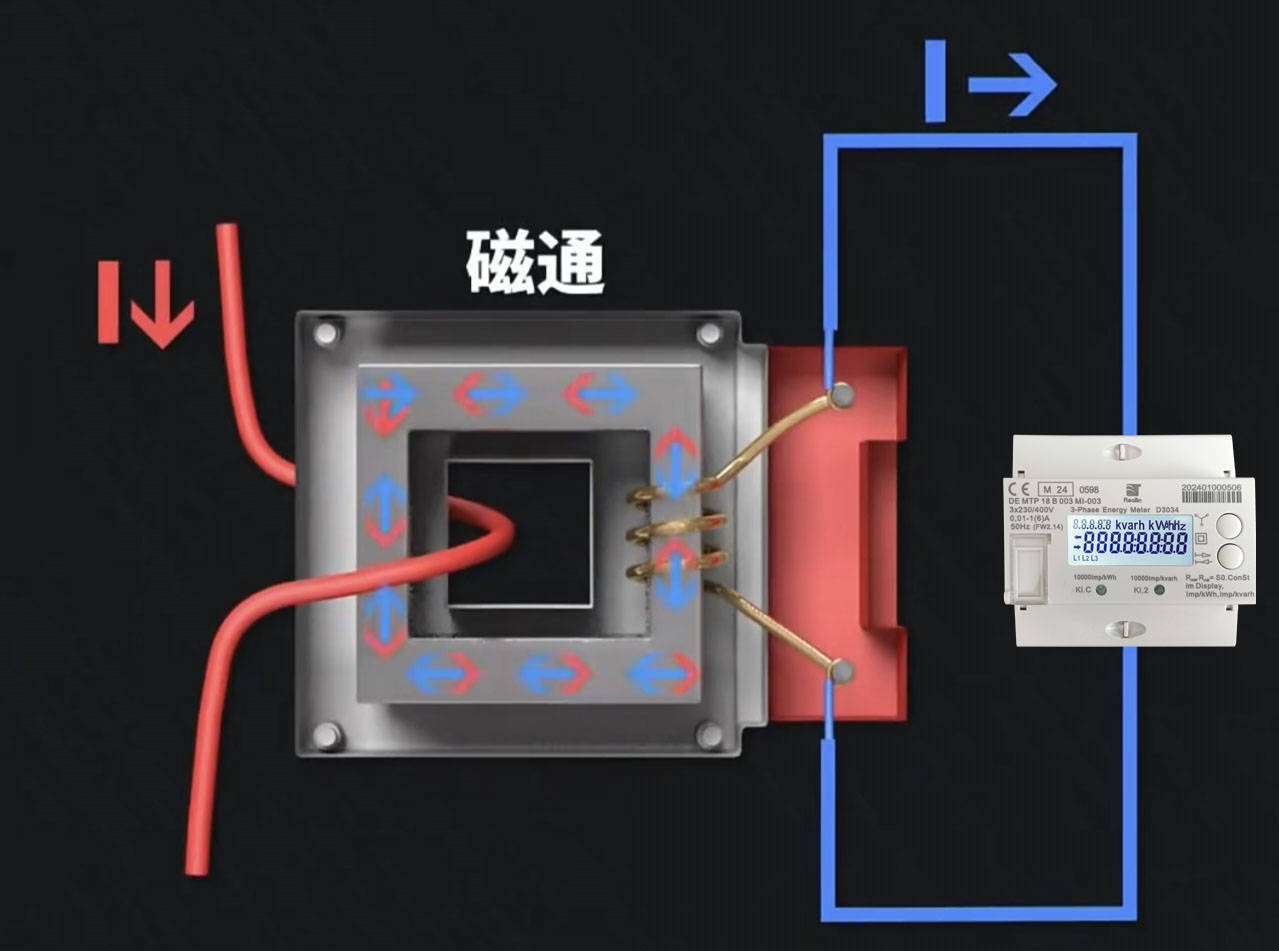

2、理想状态：在正常闭合回路中，CT工作于近似“短路”状态。根据安培环路定律和电磁感应定律，一次电流I1会在铁芯中产生交变磁通 Φ，进而在二次侧感应出电流I2 。两者关系为：

I1 × N1 = I2 × N2 + Im×N1

其中 N1 、 N2 为一、二次绕组匝数，Im为励磁电流。由于设计上励磁阻抗很大，Im极小，因此在理想情况下可简化为：

这里的 Kn 即额定变比，例如 1000/5A。此时，一次侧的大电流被精确地按比例转换为二次侧的小电流（通常为5A或1A标准值），供仪表安全测量。同时，CT的二次回路电位很低（通常只有几伏），处于安全范围。

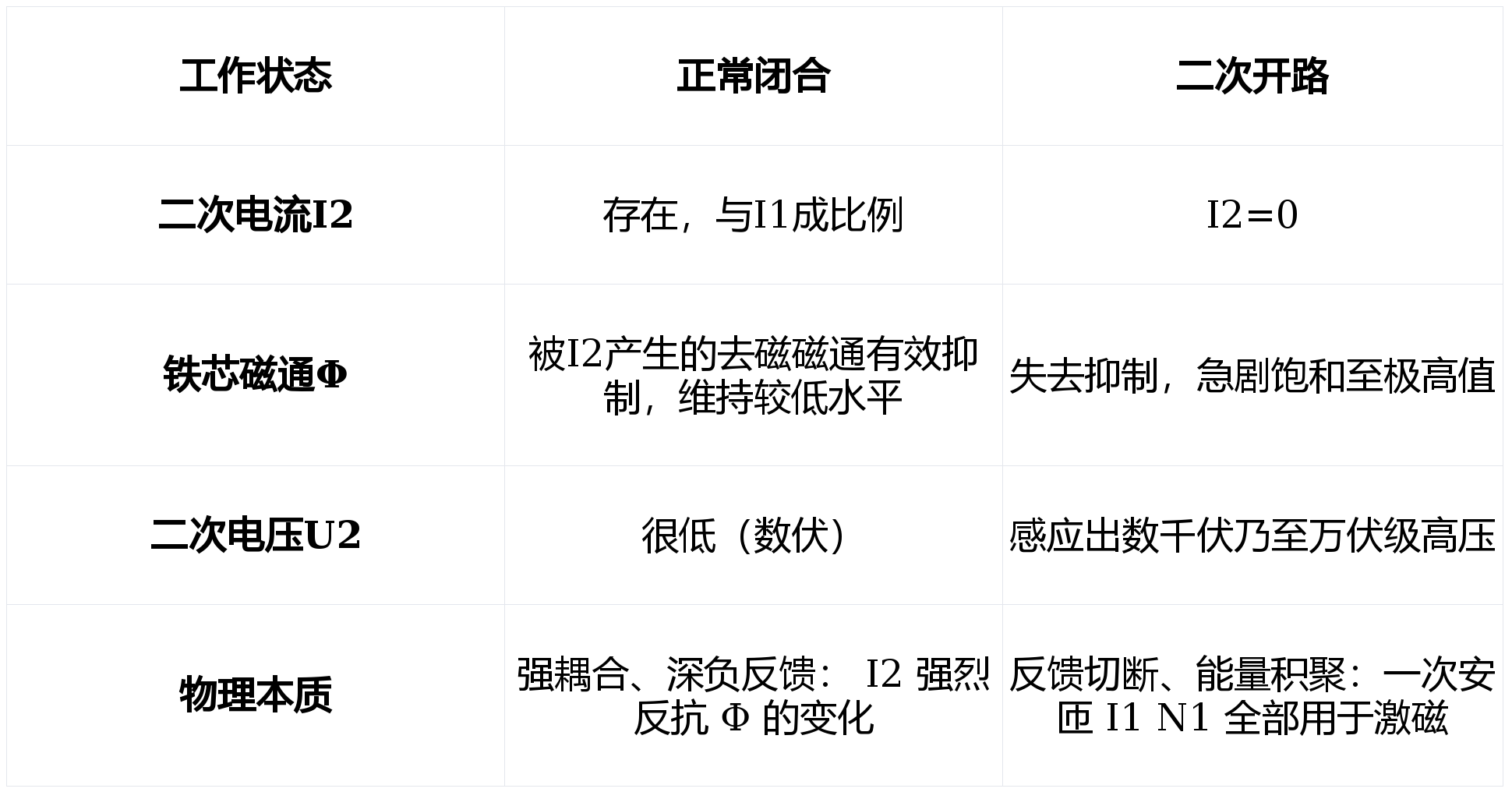

Part 02 二次侧开路时的原理分析

当二次回路因接线端子松动、断线或测试时误断开等原因形成开路时，其工作状态发生灾难性突变。

其核心物理过程如下：

1:去磁反馈的消失

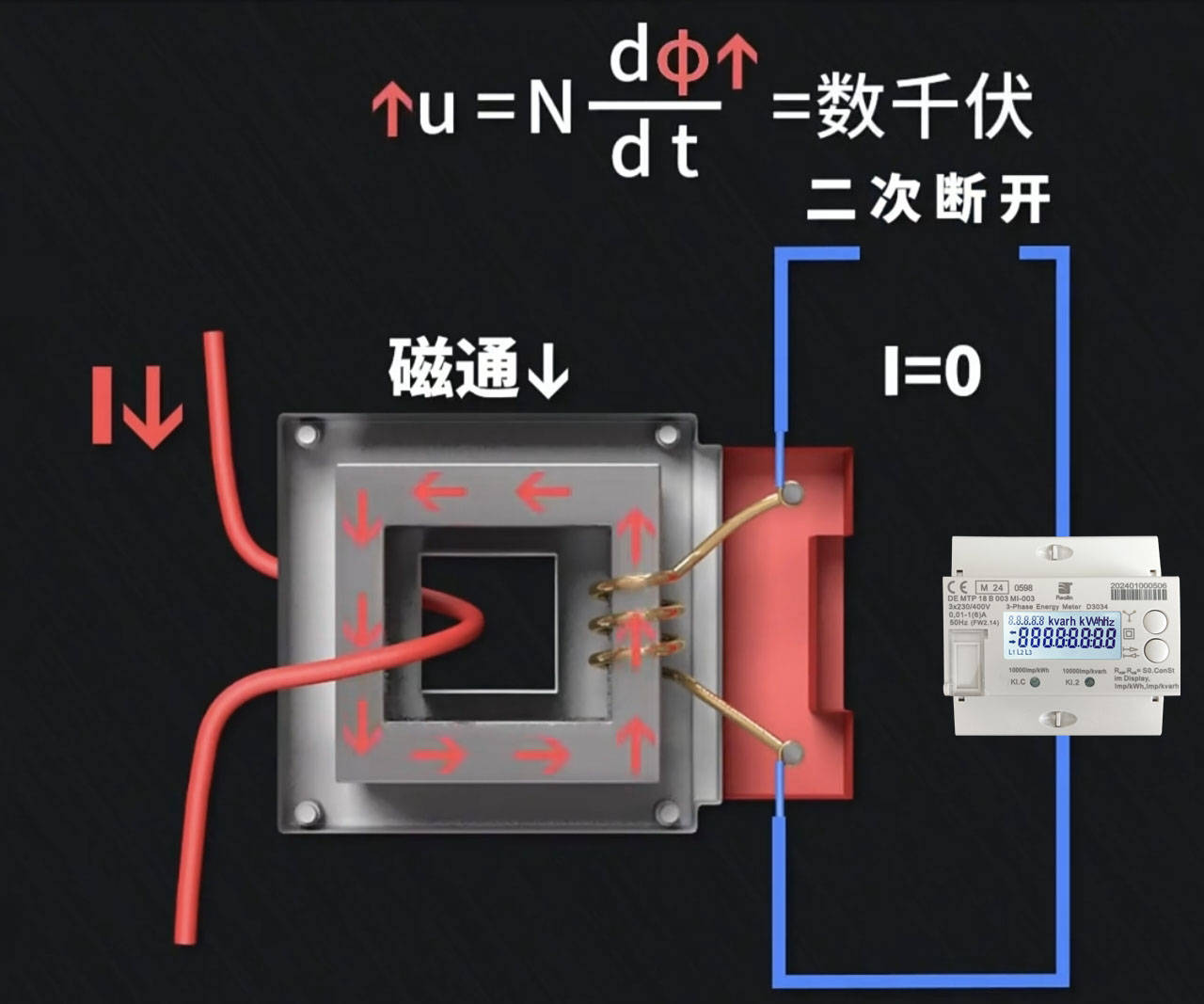

正常工作时，二次电流 I2 产生的磁通方向总是与一次电流 I1 产生的磁通相反，形成强烈的“去磁”效应，将铁芯中的合成磁通限制在较低水平。开路后， I2 =0，去磁作用瞬间归零。

2:磁通的急剧饱和

失去制衡的一次安匝 I1 N1 全部转化为励磁安匝。由于铁芯截面积是为低磁通密度设计的，此时铁芯迅速进入深度饱和状态。

根据法拉第电磁感应定律，交变的磁通会在绕组两端感应电动势。在磁通急剧增大的情况下，二次绕组两端将感应出极高的电压U2 。

3:高压的产生

在工频条件下，对于一次侧为数百安培的电流，开路二次侧的感应电压轻松达到数千伏，极端情况下可超过10千伏。

国家标准GB/T 20840.2-2014《互感器 第2部分：电流互感器的补充技术要求》中，对互感器的绝缘性能有严格规定，而这突如其来的高压远远超过了其正常设计承受范围。

Part 03 电流互感器二次侧开路危害

二次开路产生的高压及伴随现象，会引发一系列链式反应的危害。

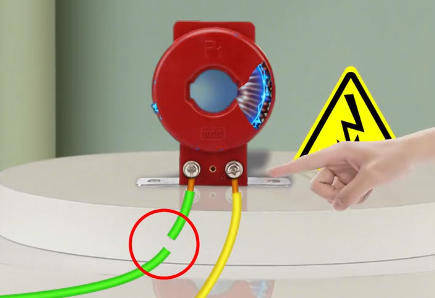

1. 人身电击危险数千伏的高压存在于二次接线端子上，这直接构成了严重的触电风险。维护、检修人员若无防备触碰到，可能造成电击。

2. 设备损坏

绝缘击穿：高压首先会击穿二次绕组匝间、层间绝缘，或击穿二次回路中对地绝缘，导致CT永久性损坏。

过热烧毁：铁芯高度饱和后，会产生巨大的涡流和磁滞损耗，导致铁芯过热，可能烧毁绕组绝缘，甚至引发火灾。

电弧与爆炸：开路点（如松动的端子）在高压下会产生持续的电弧。电弧高温可能烧毁设备，引燃周边可燃物，在密闭柜体内积累的高温气体甚至可能引发电气爆炸。

3. 系统运行危害

计量失准与失效：对于CT式电能表，输入电流变为零，将导致其无法计量，造成电量丢失，引发贸易结算纠纷。

产生危险的高压电火花：这不仅是一个点火源，其产生的强烈电磁脉冲还可能干扰附近的电子设备。

Part 04 结束语

电流互感器二次侧开路，引发电磁能量剧烈积聚，最终以高电压、强电弧、过热等形式释放的物理灾变过程。因此，在涉及CT回路的所有工作中，都必须将“防开路”作为严格遵守的规程。

同时，电能表外接的电流互感器二次侧必须接地，与“严禁二次侧开路”同为CT运维的两大核心铁律，接地后可通过接地线将窜入的高压快速泄放至大地，避免二次侧电位骤升引发设备烧毁或人身触电事故。

▌作者介绍：徐昌国，男，现任职于浙江瑞银电子有限公司（工业事业部），主要负责新能源电力计量仪表（充电桩/光伏/储能电能表等）技术咨询及推广。
