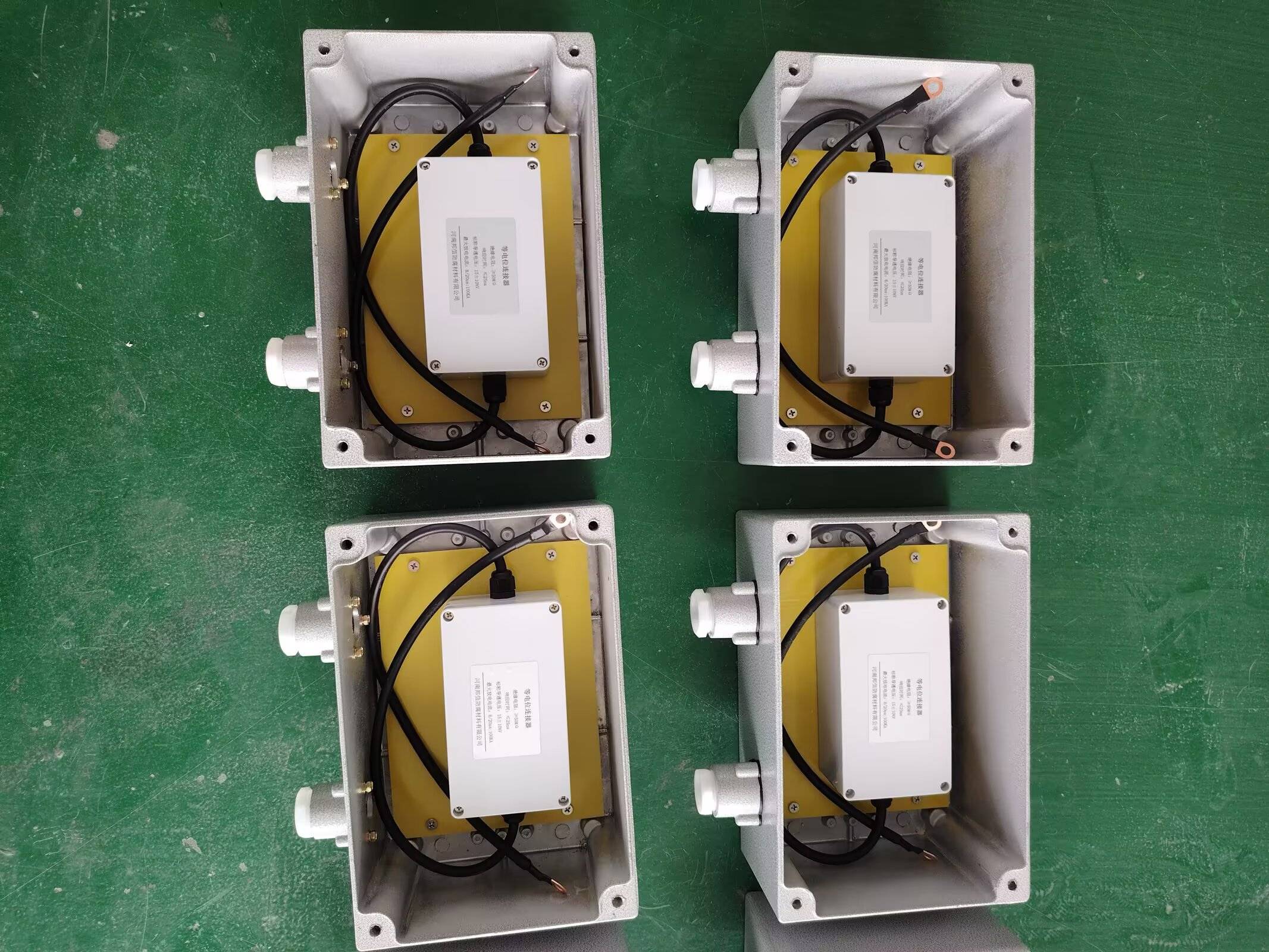

一、核心安装总原则

就近安装：距离防护对象越近越好，减少浪涌线路损耗；

并联安装：绝对并联在被保护设备两侧，严禁串联；

直流隔离：安装在需要直流隔离、但需要交/浪涌等电位的两个金属体之间；

环境适配：埋地型IP68必须埋地，避开积水、强腐蚀、石块碾压区；

便于测试/维护：预留测试点位，不被掩埋无法检修。

二、阴极保护项目法定/规范强制安装的点位，漏装直接导致验收不通过、阴极保护失效：

1. 埋地管道绝缘接头/绝缘法兰两侧

安装位置：并联在绝缘接头的管道侧和跨接侧，法兰两端各接一根线；

距离要求：距离绝缘接头法兰外缘 ≤1.0~1.5m，越近越好，最大不超过2m；

作用：正常直流下隔离两侧，防止保护电流串扰流失；雷电/故障高压时导通，防止绝缘接头被高压击穿报废

2. 管道与外部接地系统的跨接位置

只要管道与以下接地体邻近、交叉、并行，必须用等电位连接器连接，严禁直接铜排直连：管道外壁→等电位连接器→外部接地极，两点之间最短路径安装；

3. 交流干扰严重区段

长输管道与110kV及以上高压线、电气化铁路平行、交叉段，存在强工频交流感应：

安装位置：管道主线上间隔 200~500m 设置一组，连接管道+专用接地极；

作用：持续泄放交流感应电压，根治交流腐蚀；

4. 不同金属管线/构筑物交叉、直接接触位置

碳钢管道≠铸铁管、铜管线、不锈钢设备、镀锌钢管，直接接触会发生电偶腐蚀：

安装位置：两类金属构筑物的跨接处，用等电位连接器替代直接导线连接；作用：直流隔离断电偶回路，高压时等电位防护

1. 储罐区阴极保护系统

安装位置：储罐壁接地端子→等电位连接器→库区综合接地网

6. 雷电高发区、开阔野外长输管道安装在测试桩附近、阀室、穿跨越段的绝缘装置两侧，加密安装等电位连接器；

三、安装位置/施工的硬性技术规范要求

1. 距离与方位要求

绝缘接头配套：水平安装，与绝缘接头平行，距离法兰边缘不超过 1.5m，禁止远距离跨线安装；

埋地安装：埋深不小于0.8m；

远离强干扰源：距离高压电缆、强电接地极水平距离≥1m，避免二次干扰。

2. 接线与连接要求

接线规则：一端接被保护金属体，一端接接地体/非保护侧管道/外部接地网；双向型等电位连接器无正负极，单向型严格按厂家标识接线；

连接方式：必须放热焊接，严禁普通电焊、钎焊、螺栓压接；

线缆要求：使用多股铜芯电缆，常规截面6mm² 或10mm²，耐腐、耐老化，线缆全程无接头，PE管防护。
