前言

本期拆解是航嘉推出的MVP P1600X白金牌全模组PC电源，这款电源额定输出功率为1600W，支持115-240V交流输入，提供12V 133A的强大输出能力，5V和3.3V输出电流均为30A。电源通过80PLUS白金认证，原生配备PCIe5.1接口，满足双CPU和多显卡互联配置供电需求。

电源内置恩智浦数字电源方案，采用PFC+LLC+SR+DC-DC架构，内置日系高压电容等高品质元器件，具备十年质保。并设有温控风扇，提升使用体验。下面充电头网就带来航嘉MVP P1600X白金牌全模组电源的拆解，一起看看内部的设计和用料。

航嘉MVP P1600X 白金牌全模组电源开箱

包装盒左侧上方印有MVPLAND品牌，下方印有MVP P1600X型号，底部印有产品卖点。右上角印有80PLUS白金认证，二次元形象和电源外观图。

包装盒背面印有电源卖点和制造商信息。

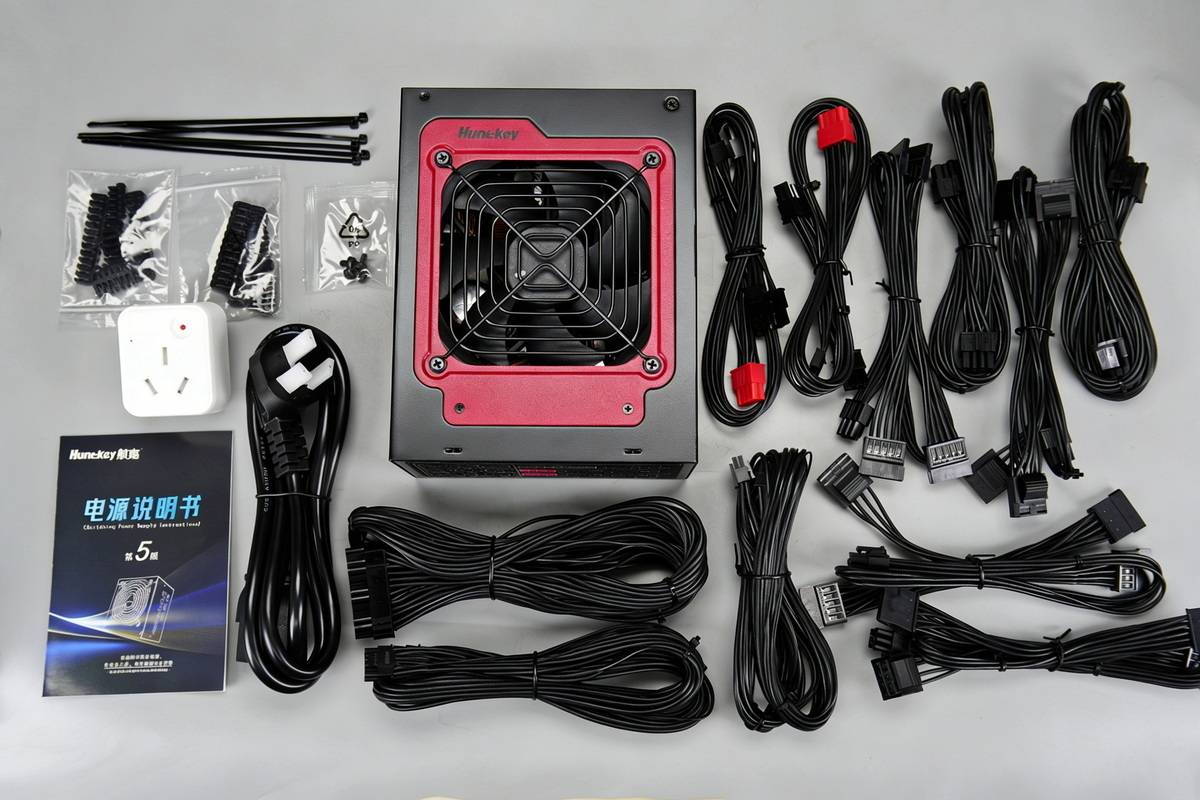

电源主机和模组线一览，还附有说明书，扎带和理线梳。

电源机身正面风扇位置设有红色装饰，并设有防护网。

机身背面粘贴信息标签。

电源型号：HK1K6-51PG

交流输入：115-240V~，50-60Hz，16A

直流输出：+12V ⎓ 133A，+5V ⎓ 30A，+3.3V ⎓ 30A，-12V ⎓ 0.5A，+5VSB ⎓ 3A

额定输出功率1600W。

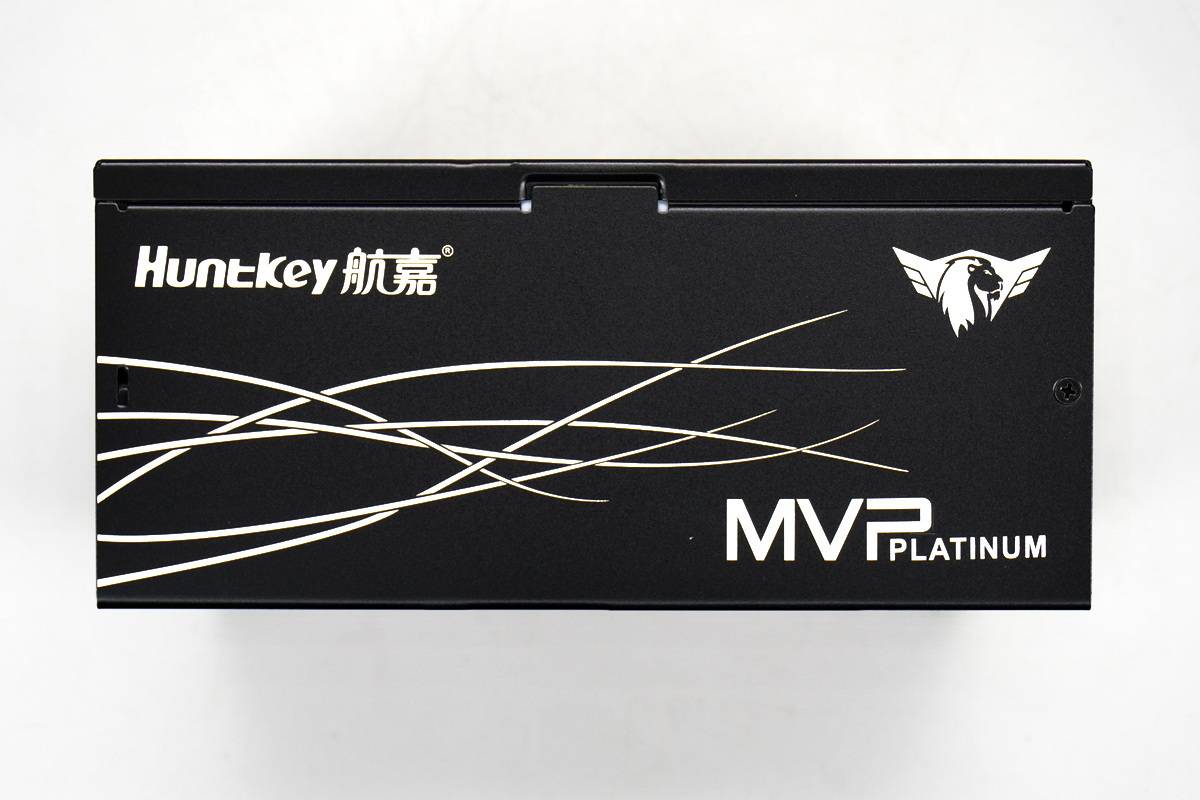

电源侧面印有航嘉logo和MVP PLATINUM白金标识。

电源交流输入端采用C20插座，并设有电源开关。

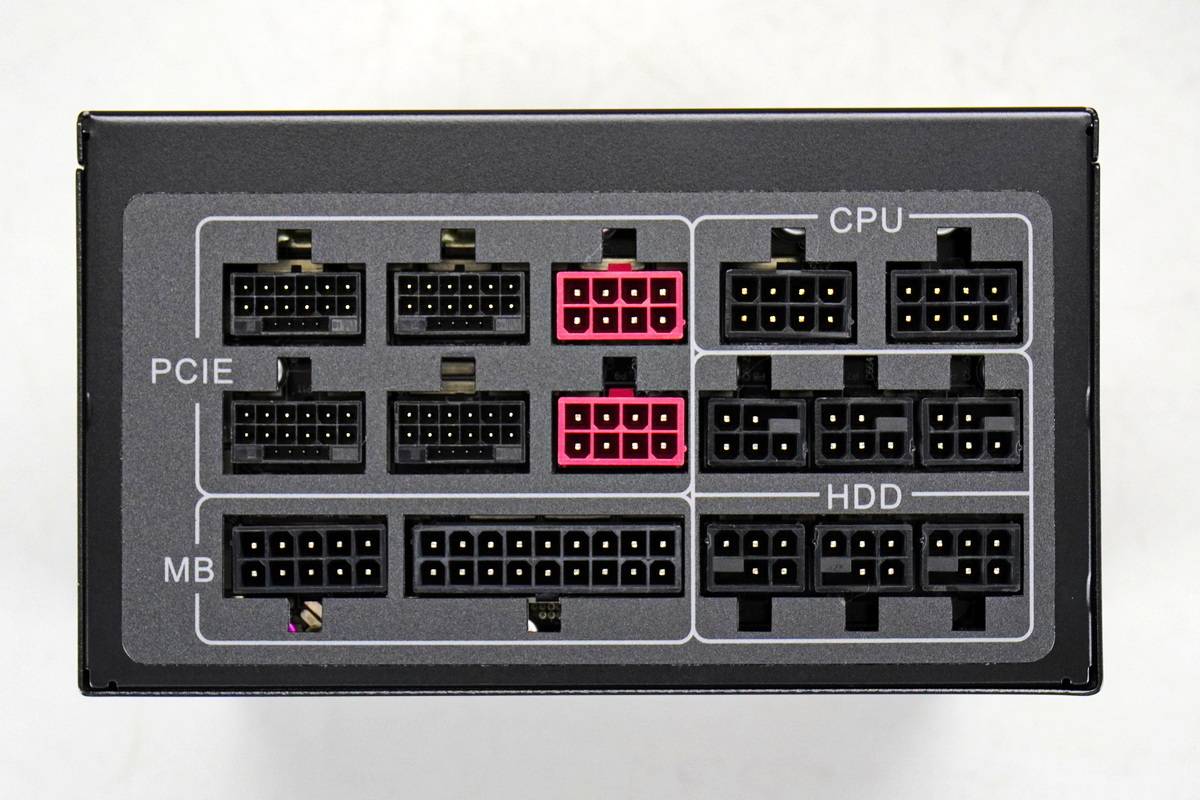

输出端设有三排模组端子，红色接口为显卡PCIe供电。

测得电源机身长度约为190mm。

电源机身宽度约为150mm。

电源机身厚度约为86mm。

电源机身重量约为2140g。

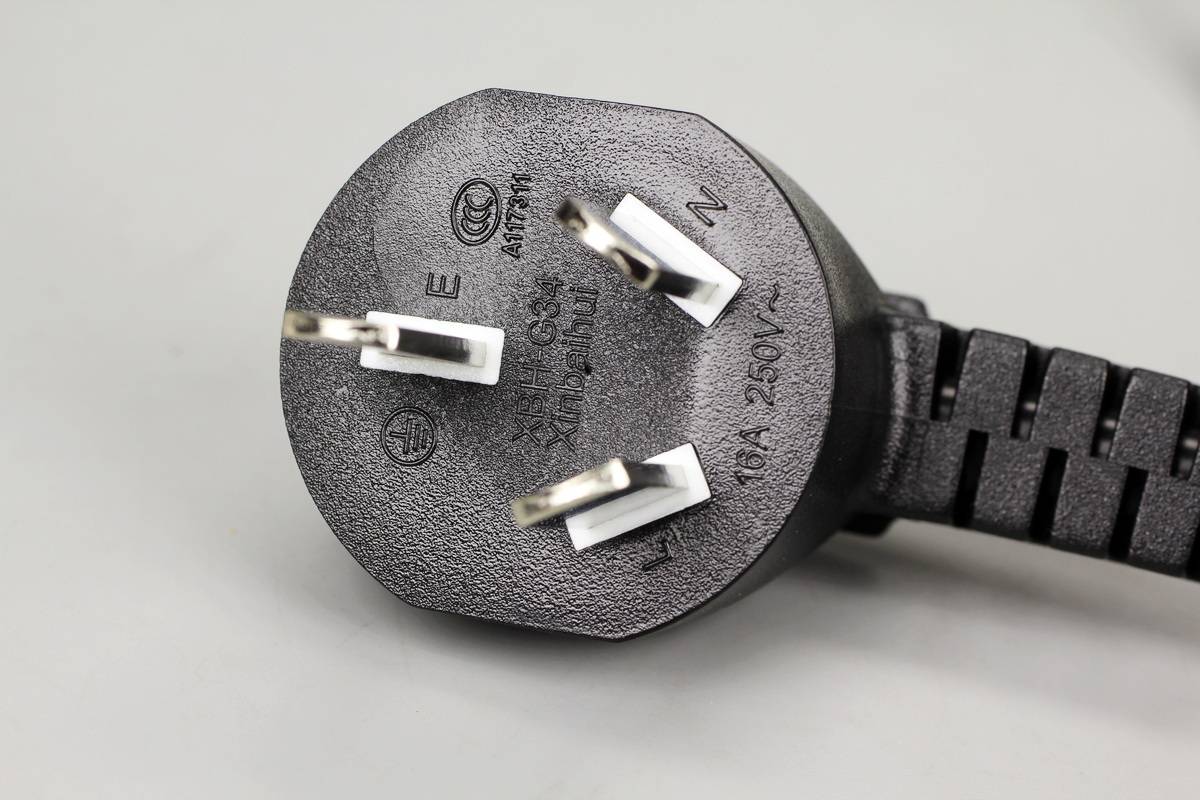

电源插头为16A 250V~规格。

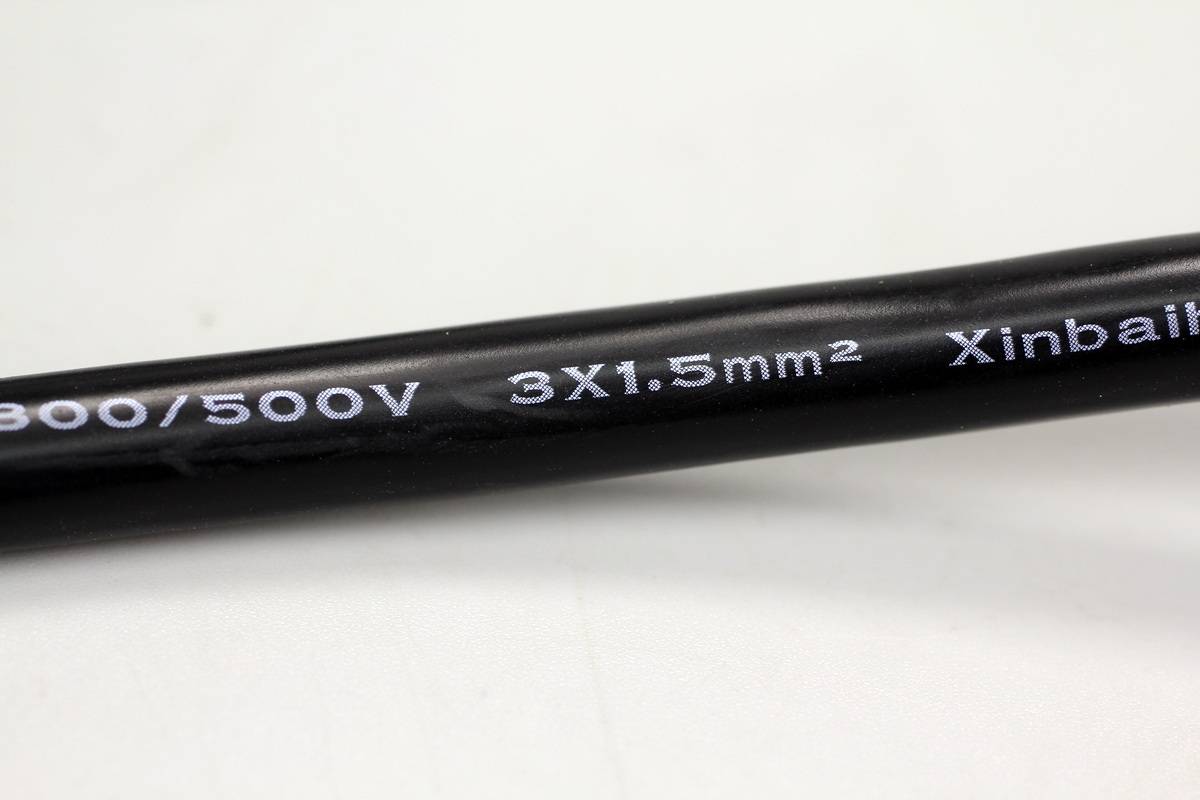

电源线为3*1.5mm²规格。

另一端为C19连接器。

PCIe 5.1模组线支持600W功率。

插头侧面标注H++，可通过插头功率标注和插头侧面标记确认电源支持PCIe 5.1版本。

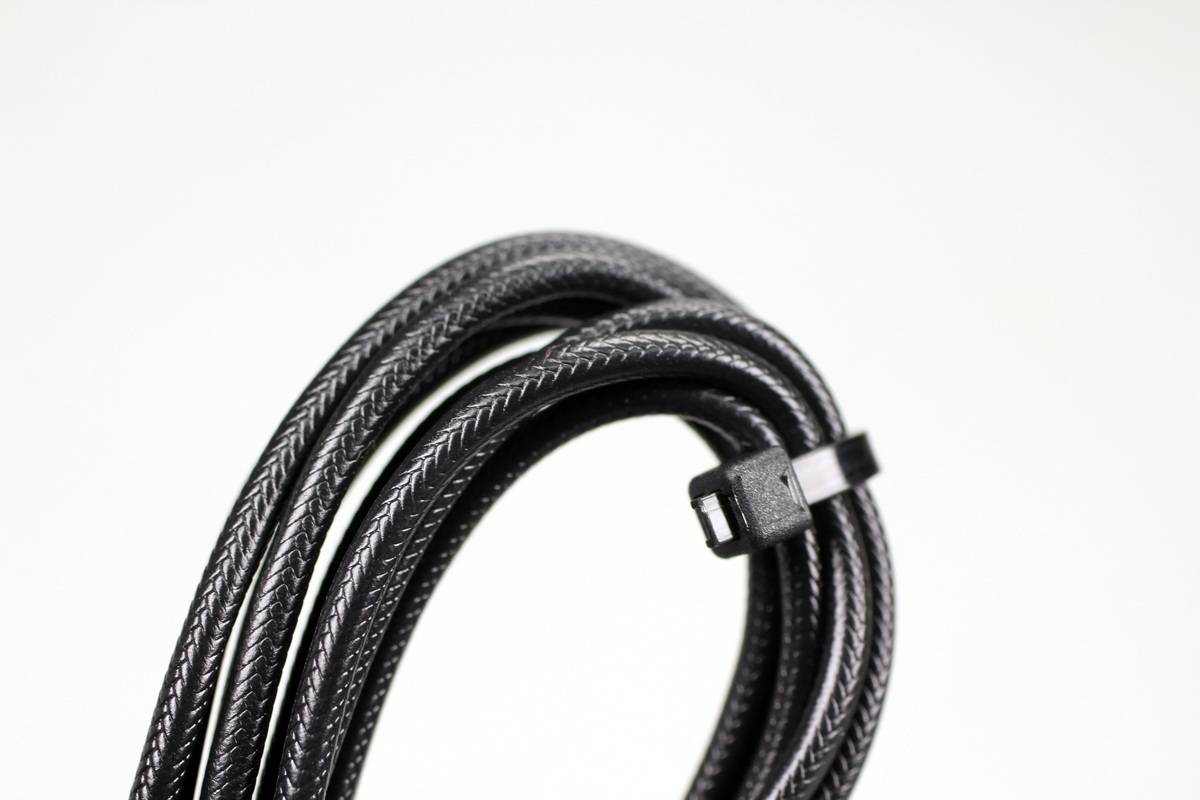

蟒纹模组线特写。

航嘉MVP P1600X 白金牌全模组电源拆解

看完了航嘉MVP P1600X白金牌全模组电源的外观展示，下面就进行拆解，一起看看内部的方案和用料。

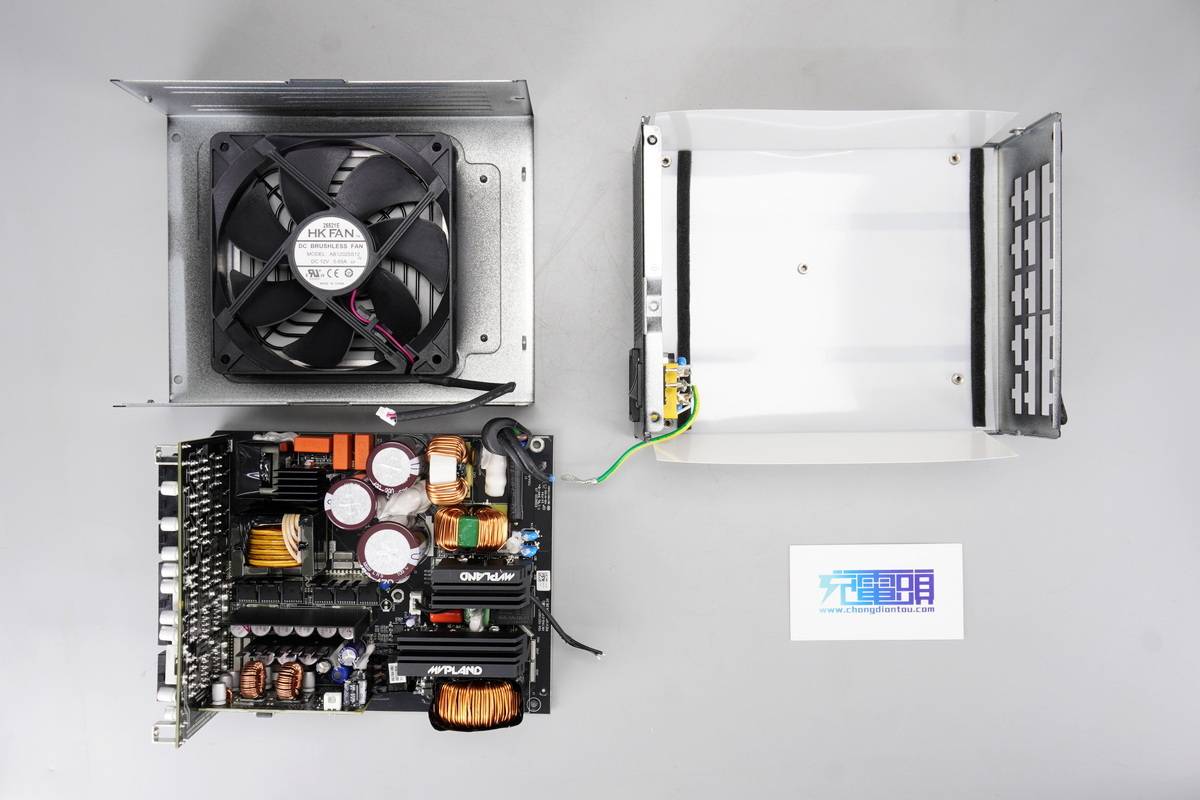

首先拧开固定螺丝，拆开电源外壳，上盖内设有散热风扇，通过插接件连接。

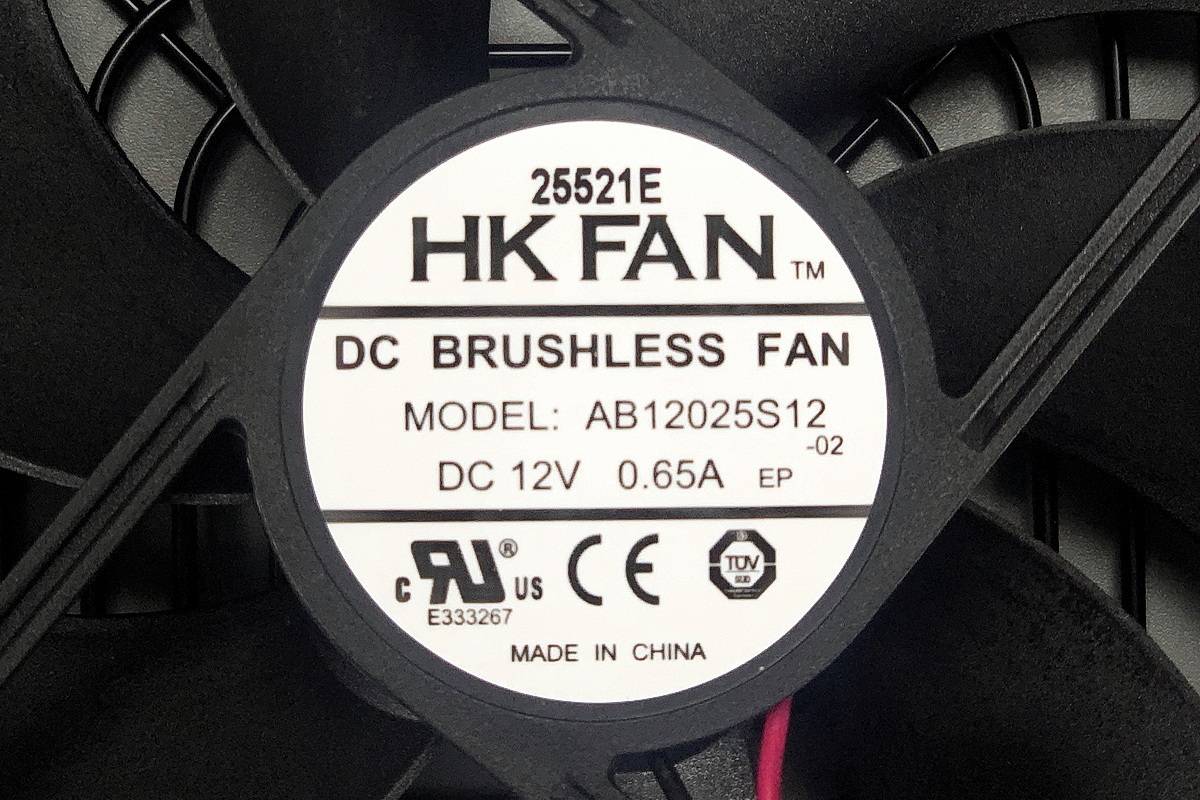

散热风扇来自航嘉，型号AB12025S12，规格为12V 0.65A。

PCBA模块使用螺丝固定在壳体内部，两侧设有麦拉片绝缘。

从壳体中取出PCBA模块。

麦拉片粘贴泡棉保护，防止异物进入PCBA模块背面。

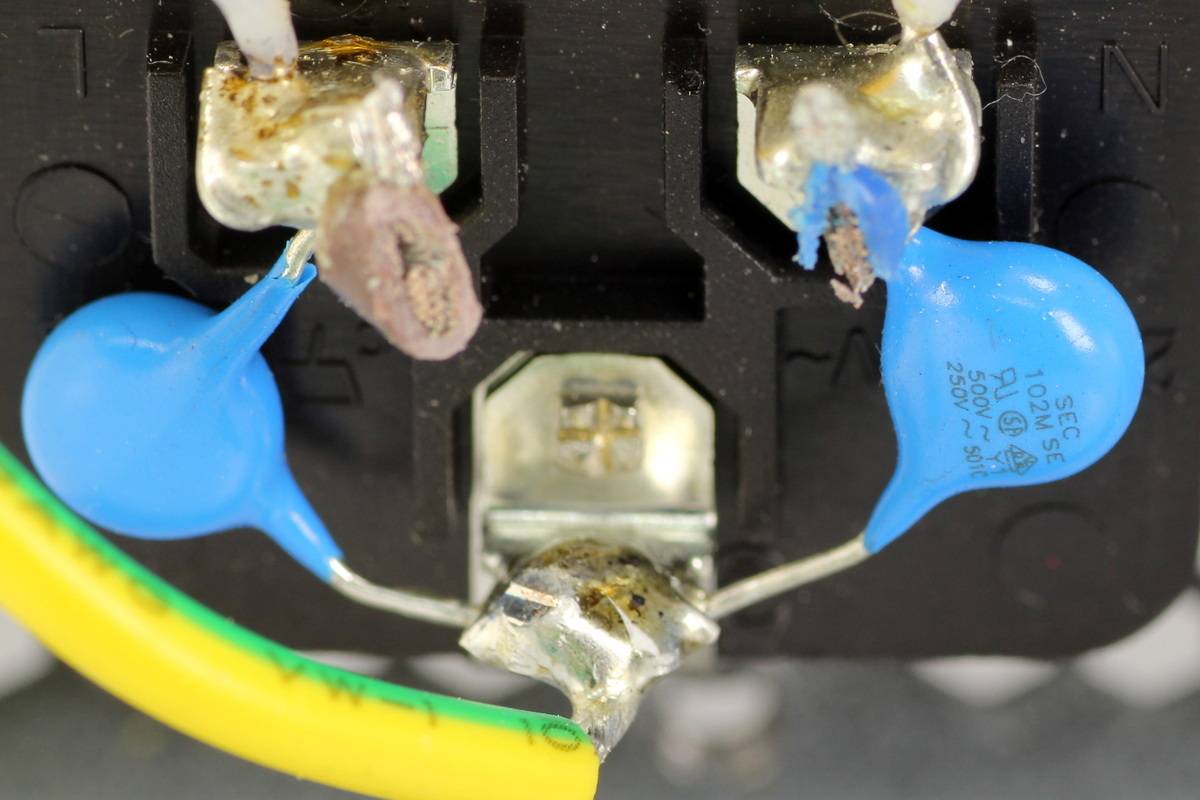

电源输入插座通过螺丝固定，插座焊接安规X2电容和Y电容。

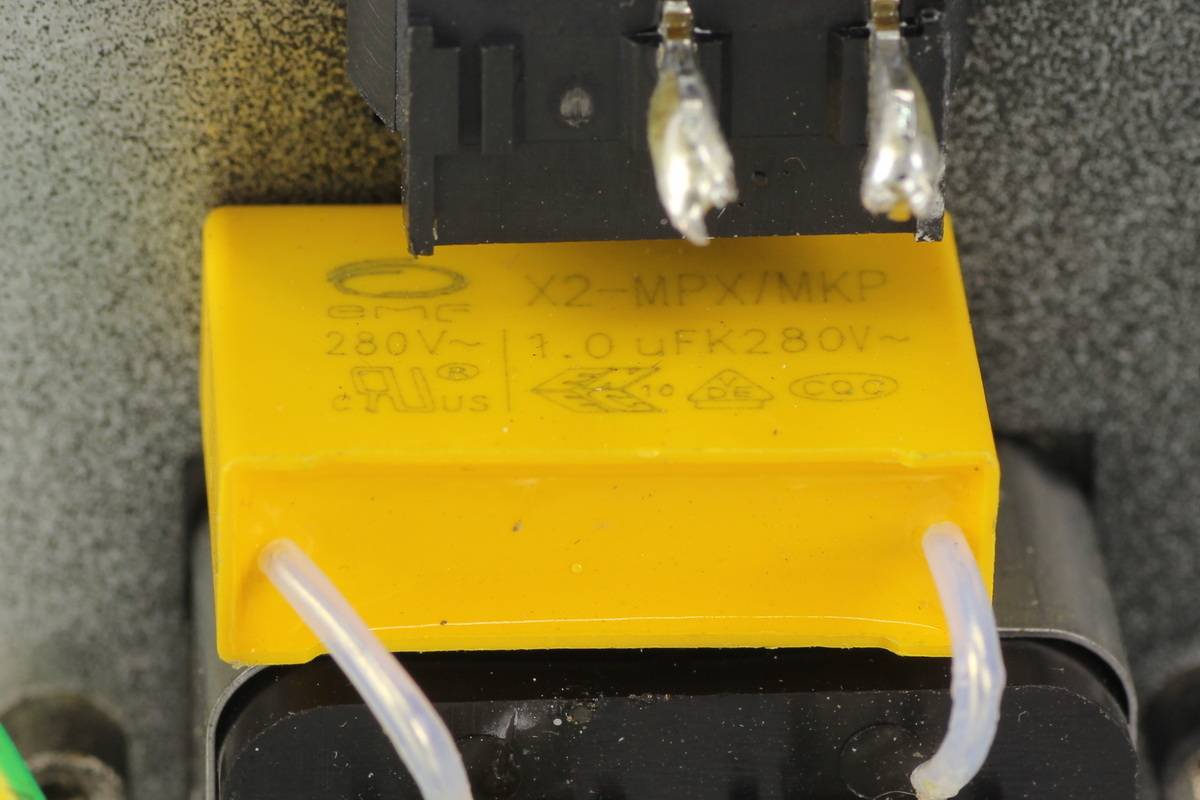

安规X2电容来自亿曼丰，规格为1μF。

两颗蓝色Y电容来自成功工业，料号102M。

PCBA模块正面一览，左下角为交流输入端，设有保险丝，压敏电阻，安规X2电容，共模电感。上方设有整流桥和散热片，左上角设有PFC升压电感，下方散热片为PFC开关管和PFC整流管散热。

中间上方位置设有待机电源变压器，下方设有高压滤波电容。右侧下方设有LLC开关管，谐振电容，谐振电感和变压器，上方设有同步整流管。右上方设有降压小板，滤波电容和散热片。右侧垂直焊接模组小板。

PCBA模块背面设有PFC+LLC控制器，同步整流控制器，整流桥和反馈光耦等元件。对应大电流走线露铜加锡，并焊接铜片增强载流。

电源输入线穿过磁环抑制高频干扰。

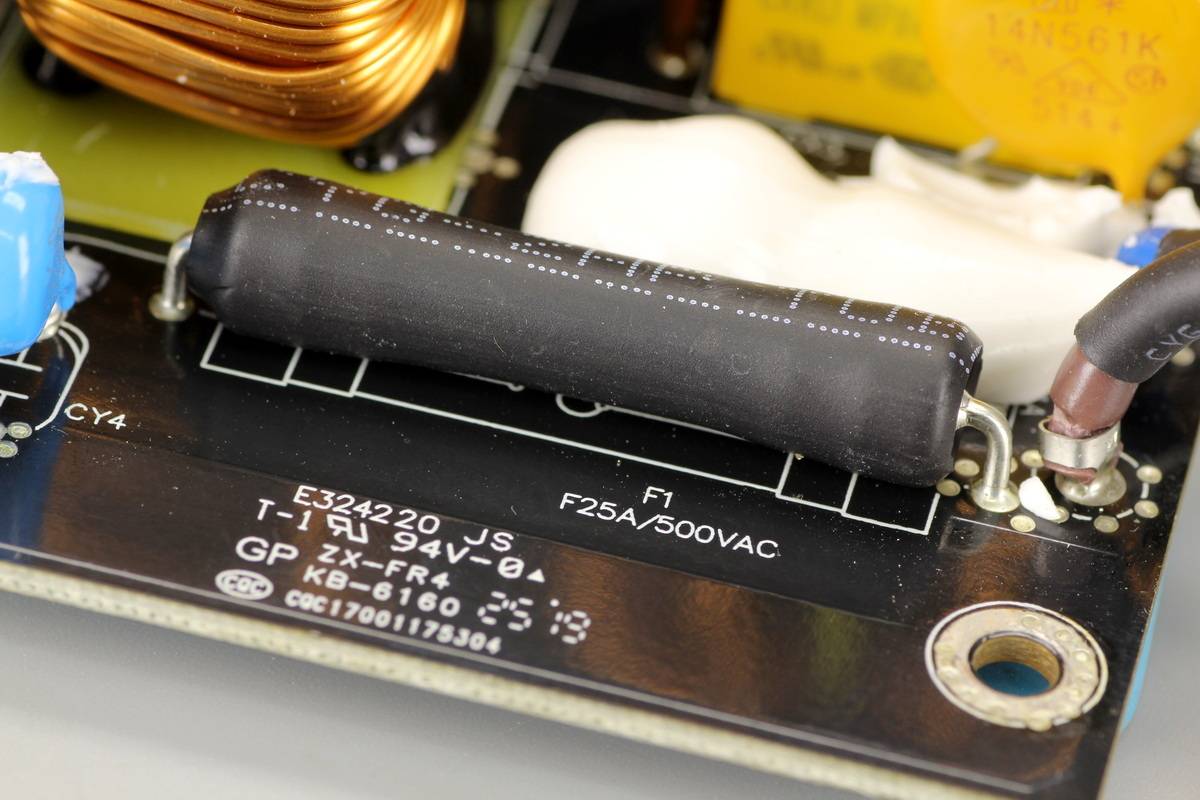

输入端保险丝规格为25A 500V，外套热缩管绝缘。

蓝色Y电容来自南方宏明，料号E222M。

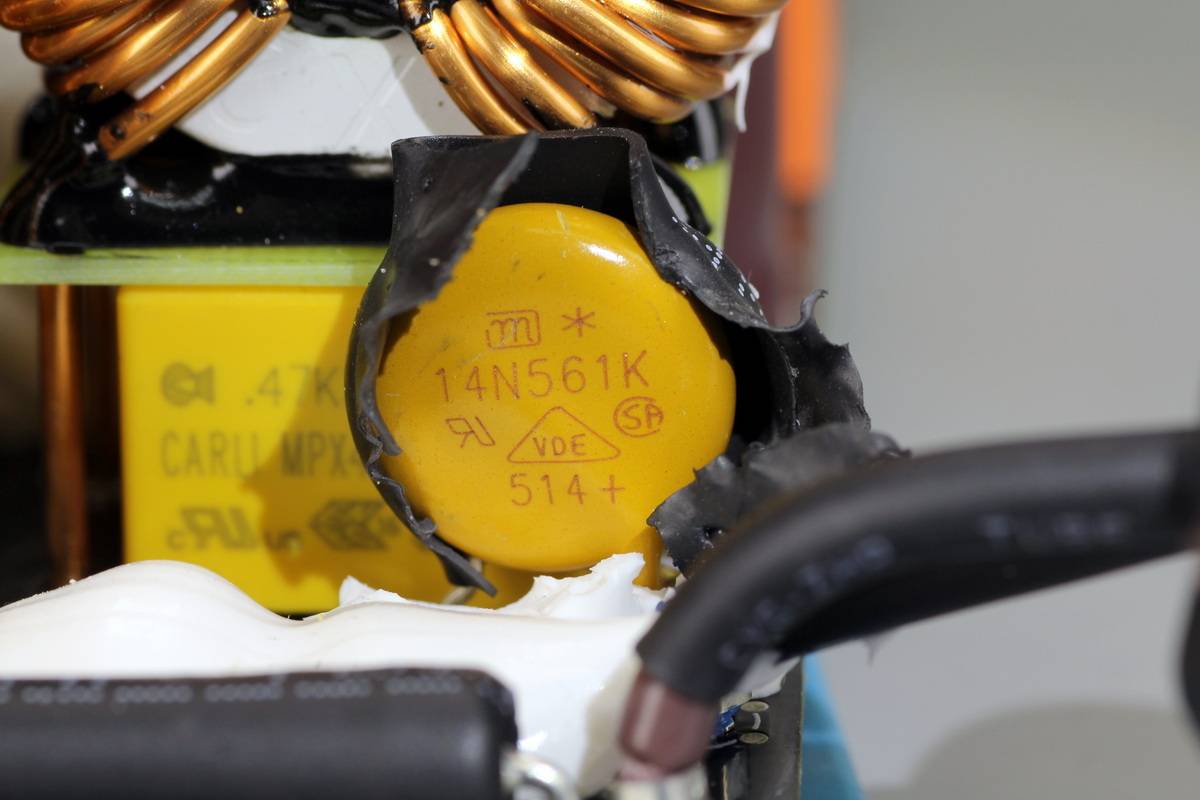

压敏电阻来自久尹，型号14N561K，外套热缩管绝缘。

安规X2电容来自凯励，规格为0.47μF，焊接在共模电感下方。

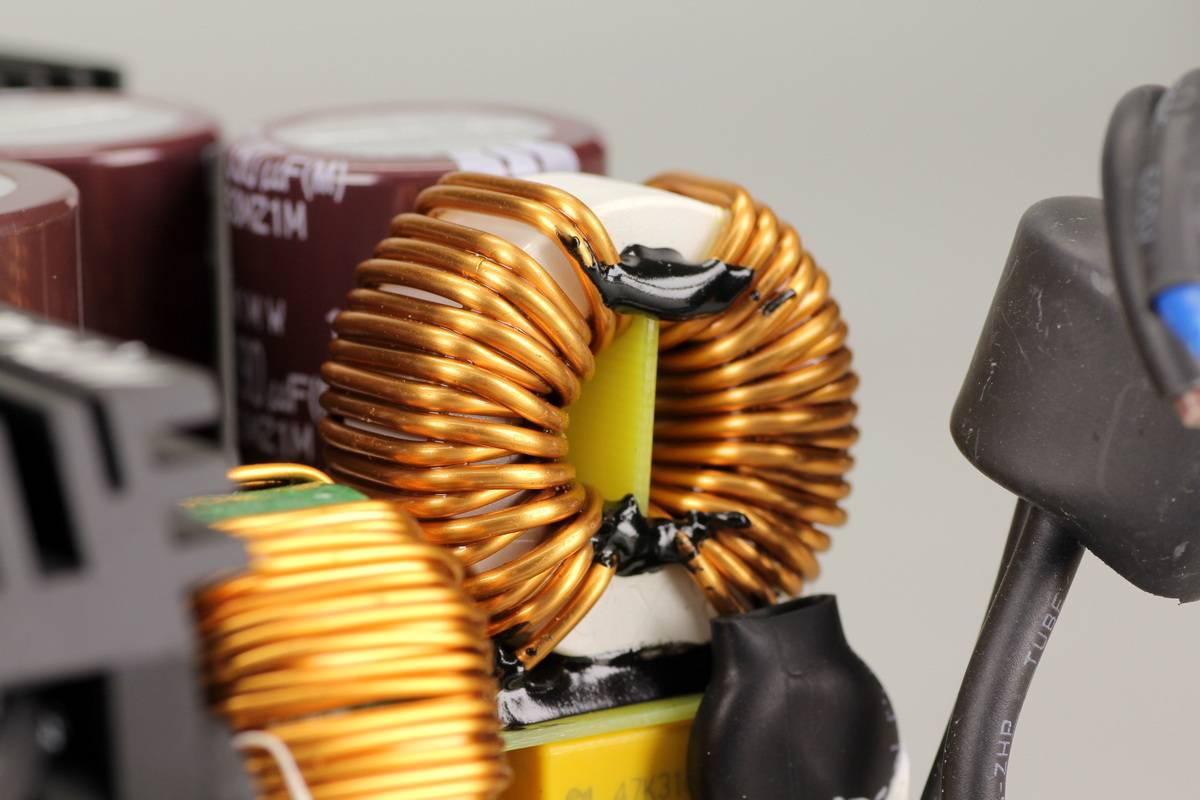

共模电感采用漆包线绕制，底部设有电木板绝缘。

另一颗共模电感也采用漆包线绕制。

散热片上设有四颗整流桥。

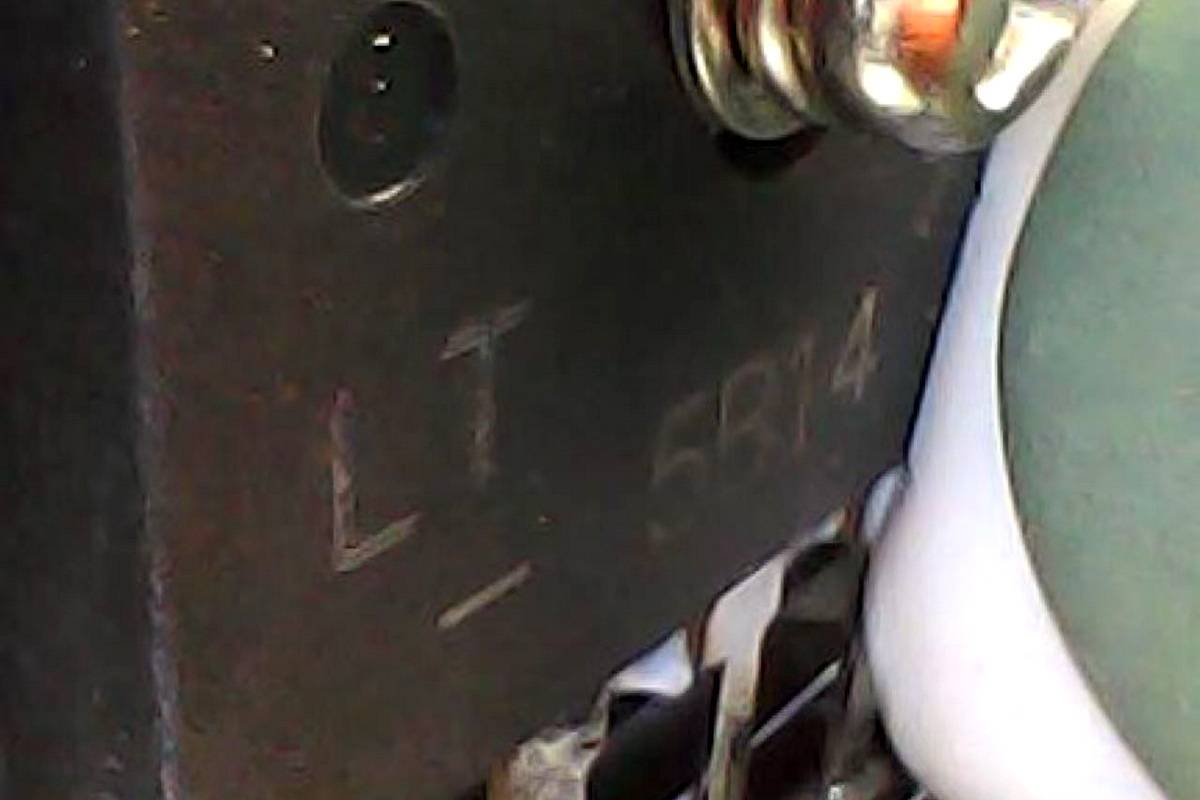

整流桥来自光宝。

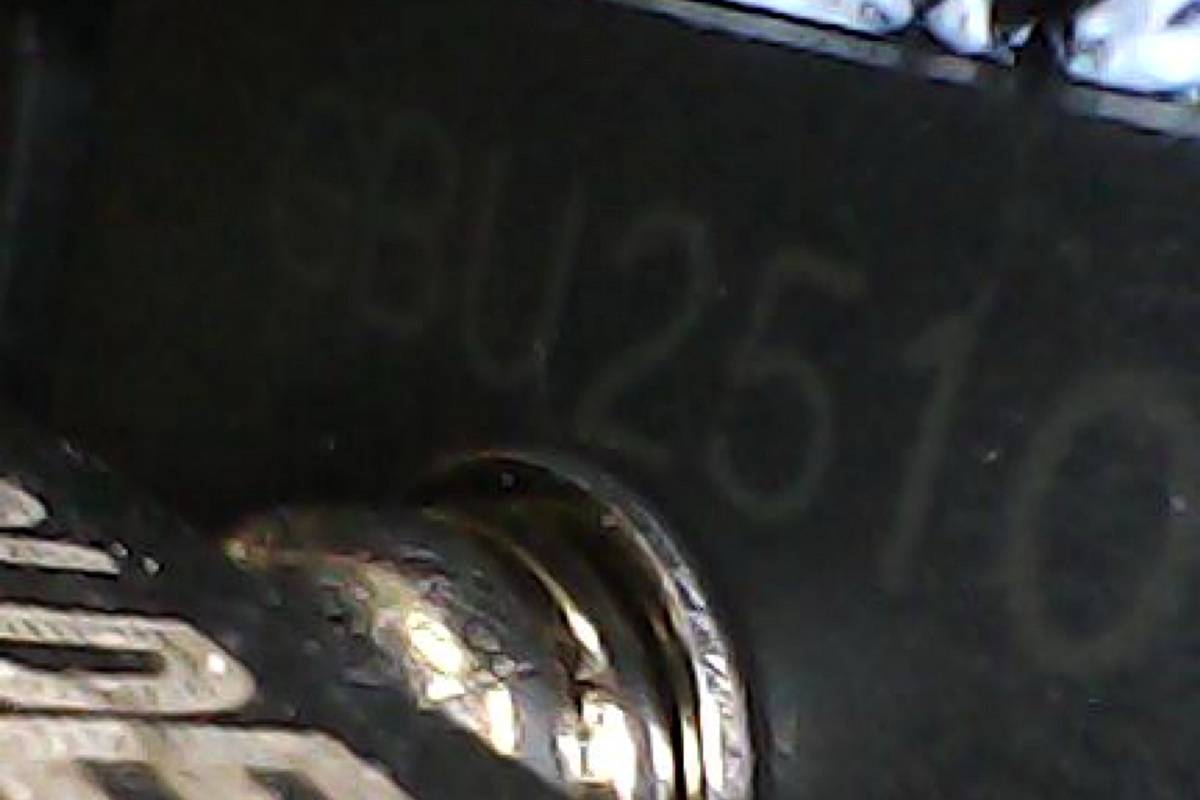

型号GBU2510，规格为1000V 25A，采用GBU封装。

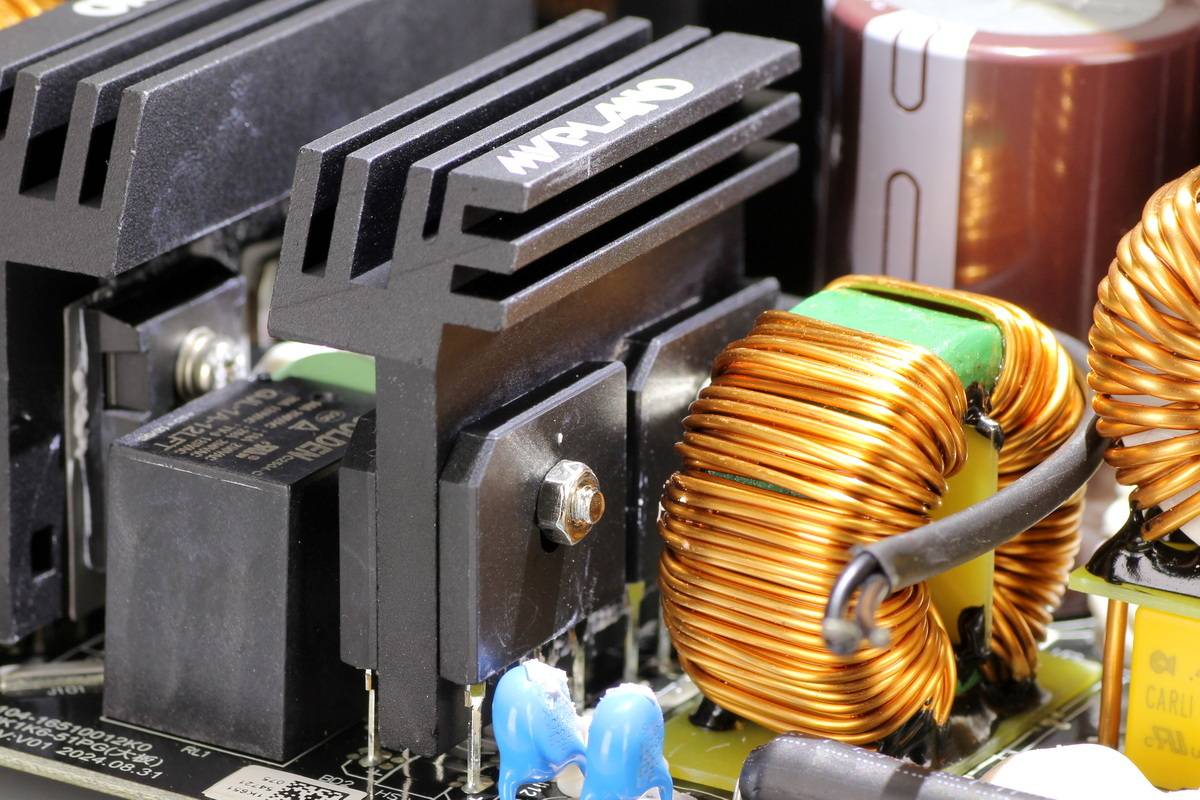

在两片散热片中间设有薄膜滤波电容，NTC热敏电阻和继电器。

薄膜电容来自凯励，规格为2.2μF450V。

继电器来自高登，型号GJL-1A-12LFT，为超小型大功率继电器，触点容量20A 250VAC，线圈电压12V。

NTC热敏电阻来自久尹，型号20S100L，用于抑制上电的浪涌电流。

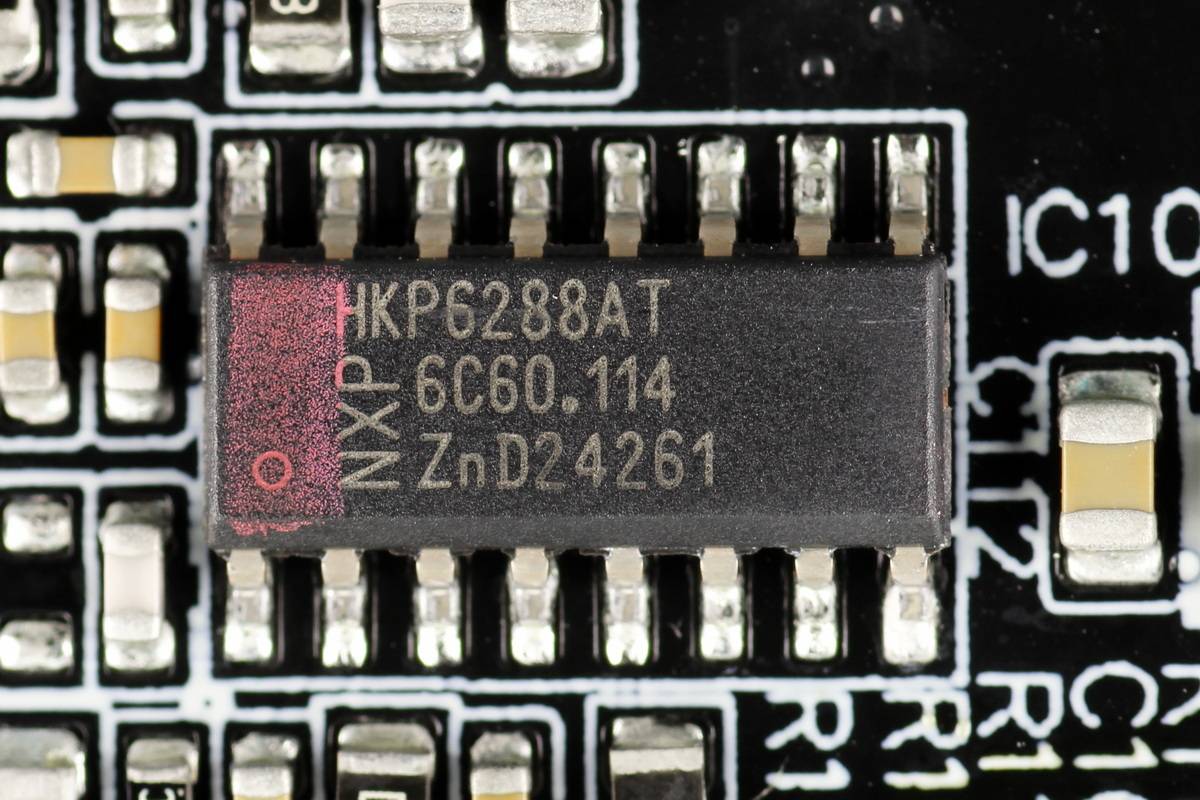

电源主控芯片来自恩智浦，丝印HKP6288AT，是一款PFC+LLC二合一控制器，内部集成PFC控制器和LLC控制器，并集成驱动器，采用SO16封装。

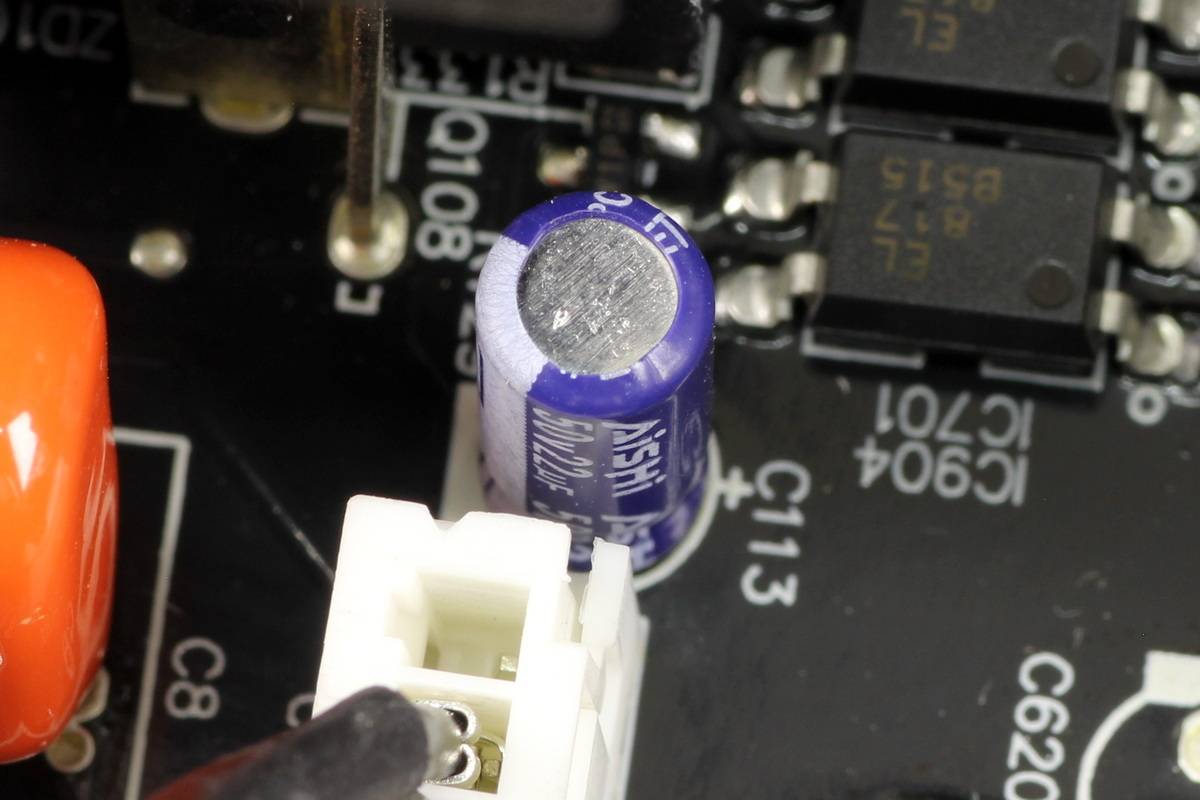

为主控芯片供电的滤波电容来自艾华，规格为50V22μF。

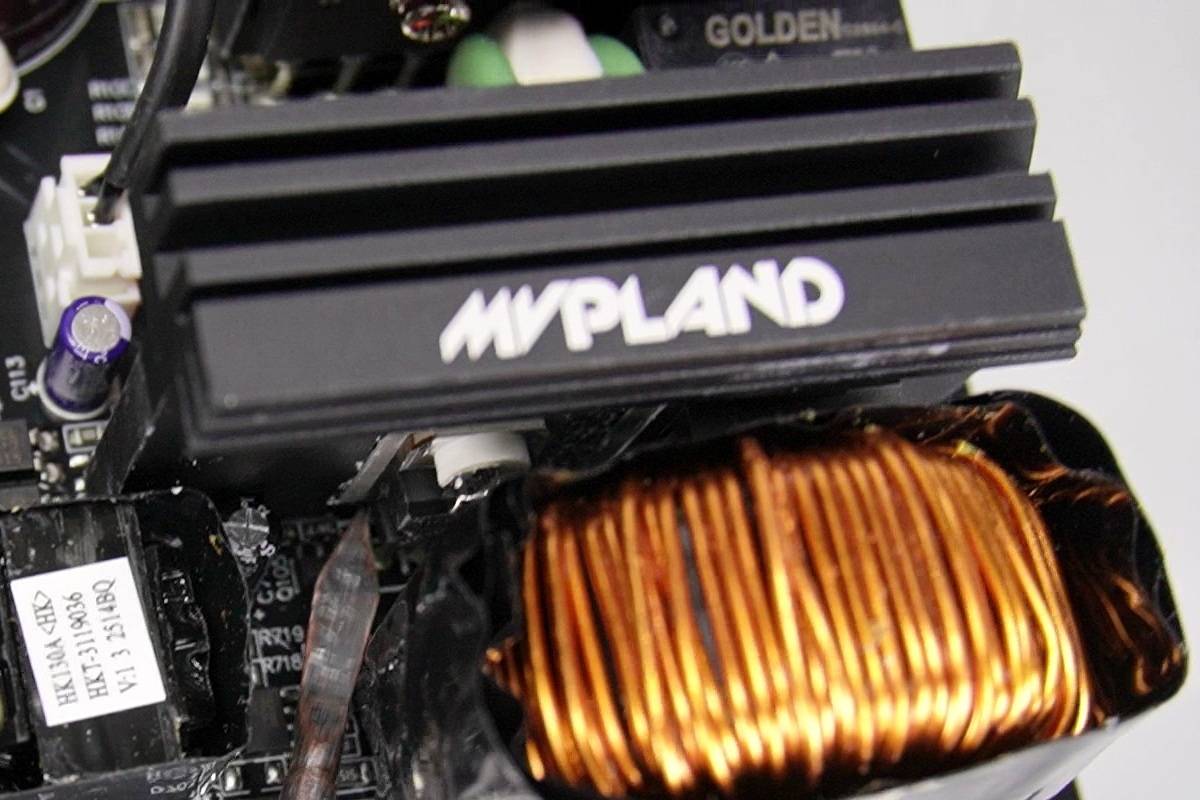

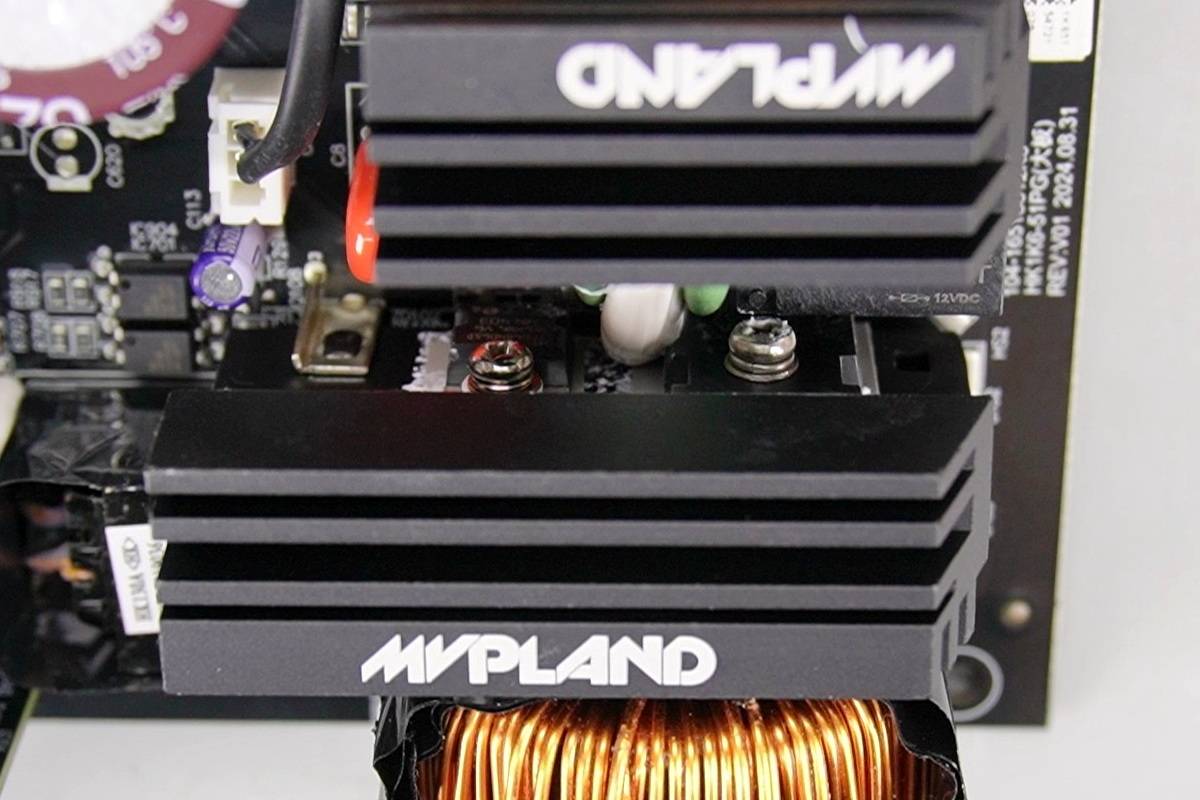

散热片固定PFC开关管和整流管。

另一侧也设有PFC开关管和整流管。

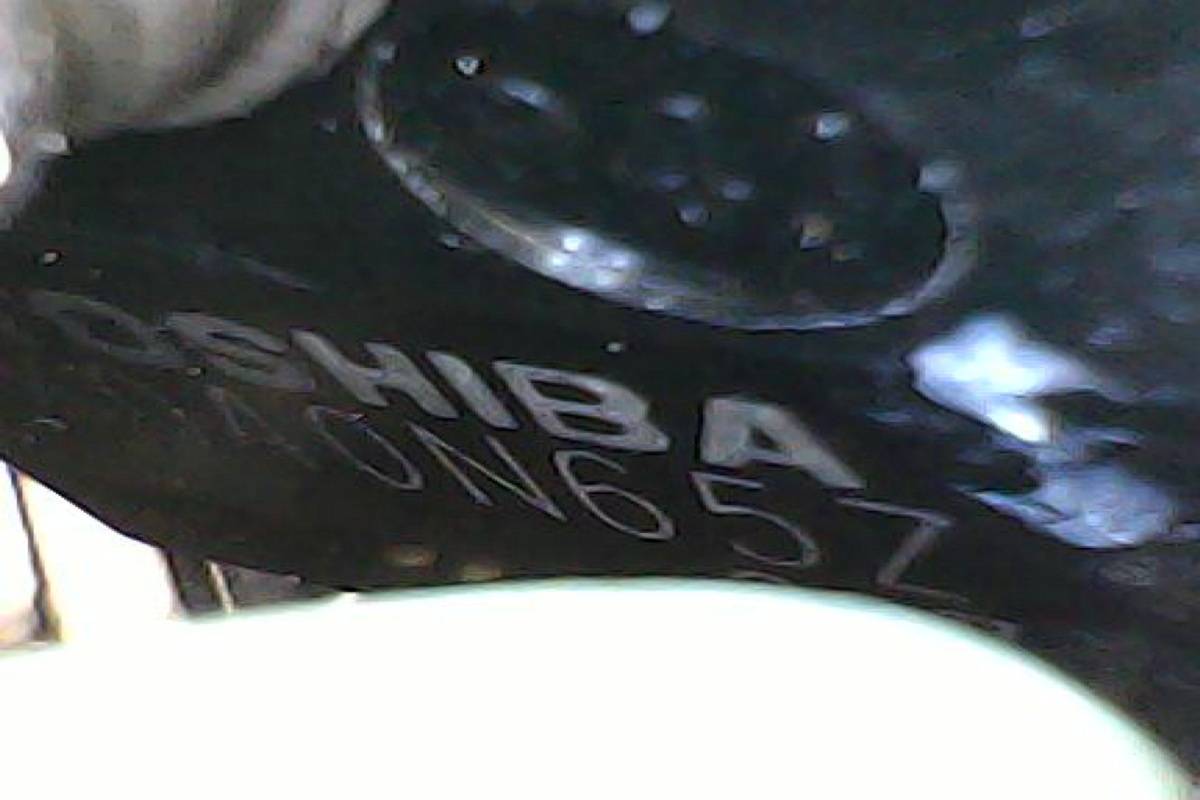

PFC开关管来自东芝，型号TK040N65Z，NMOS，耐压650V，导阻33mΩ，采用TO-247封装。

另一颗开关管型号相同。

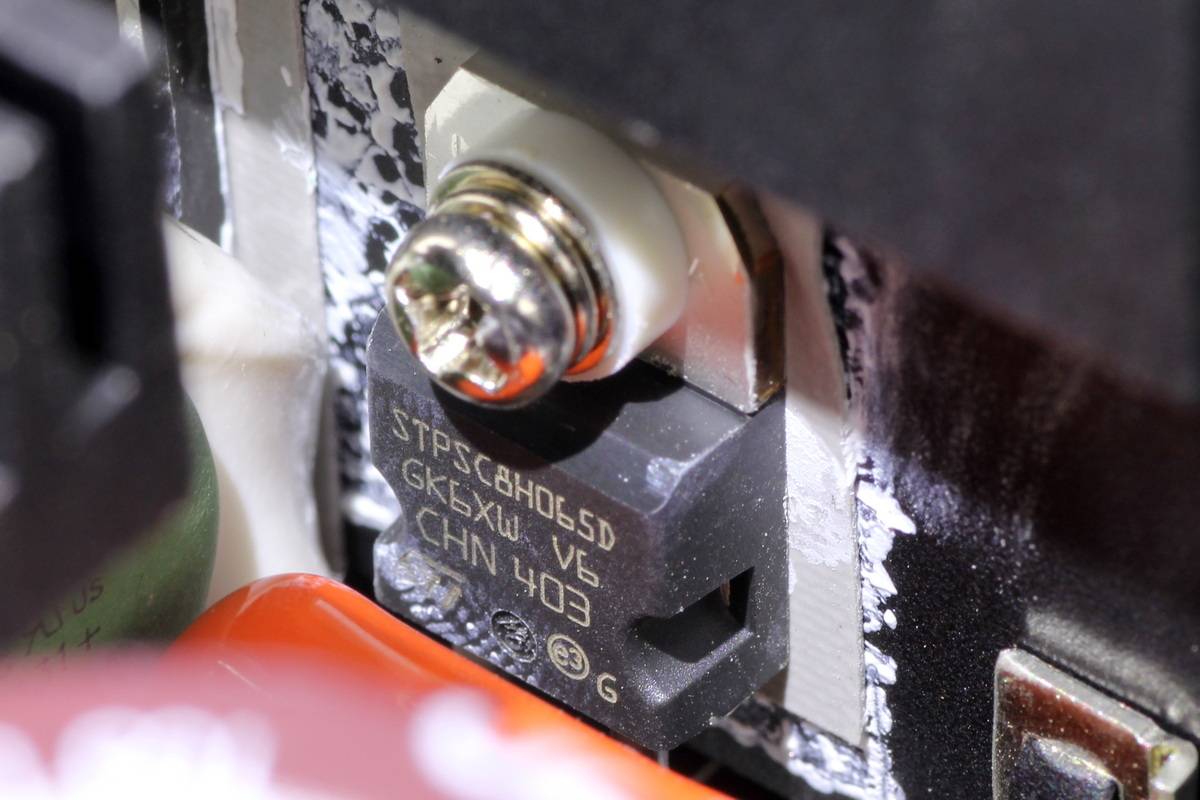

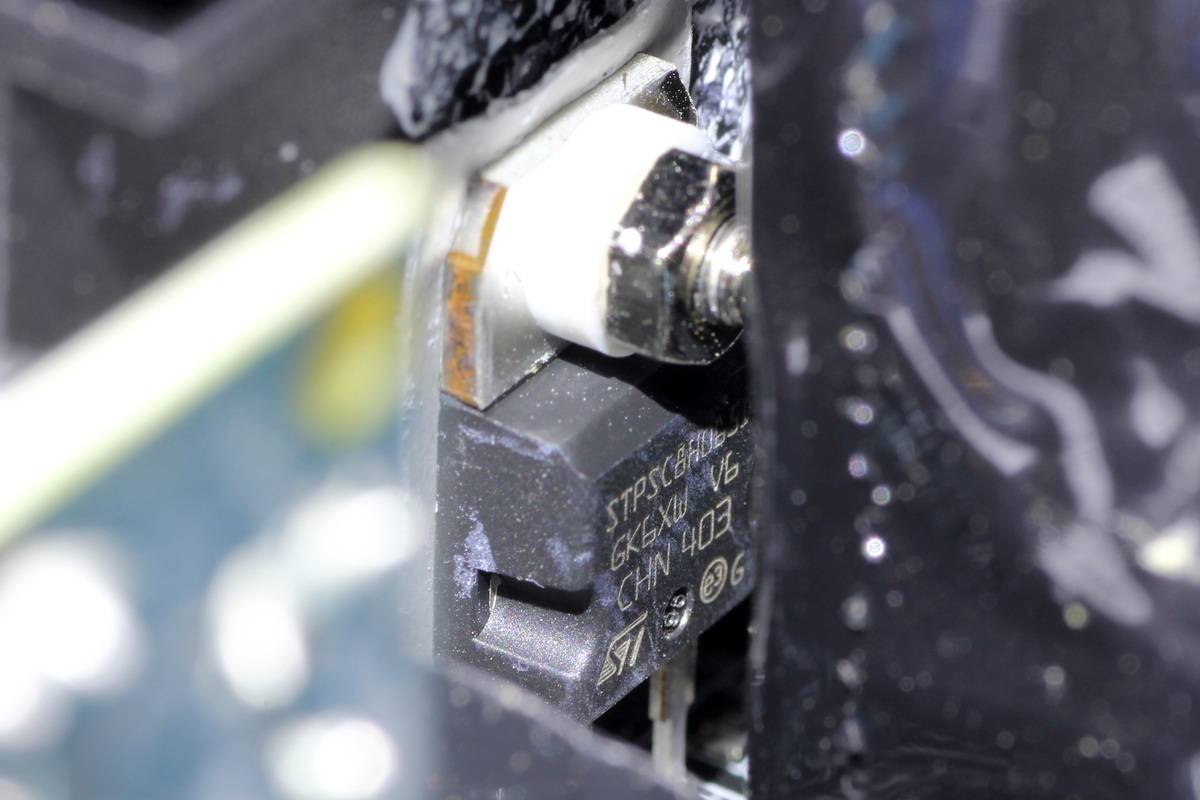

PFC整流管来自意法半导体，型号STPSC8H065D，为碳化硅二极管，规格为650V 8A，具备高耐正向浪涌电流能力，采用TO-220AC封装。

另一颗PFC整流管型号相同。

4颗25mΩ取样电阻并联，用于检测PFC开关管电流。

PFC升压电感采用漆包线绕制，缠绕胶带绝缘并打胶加固。

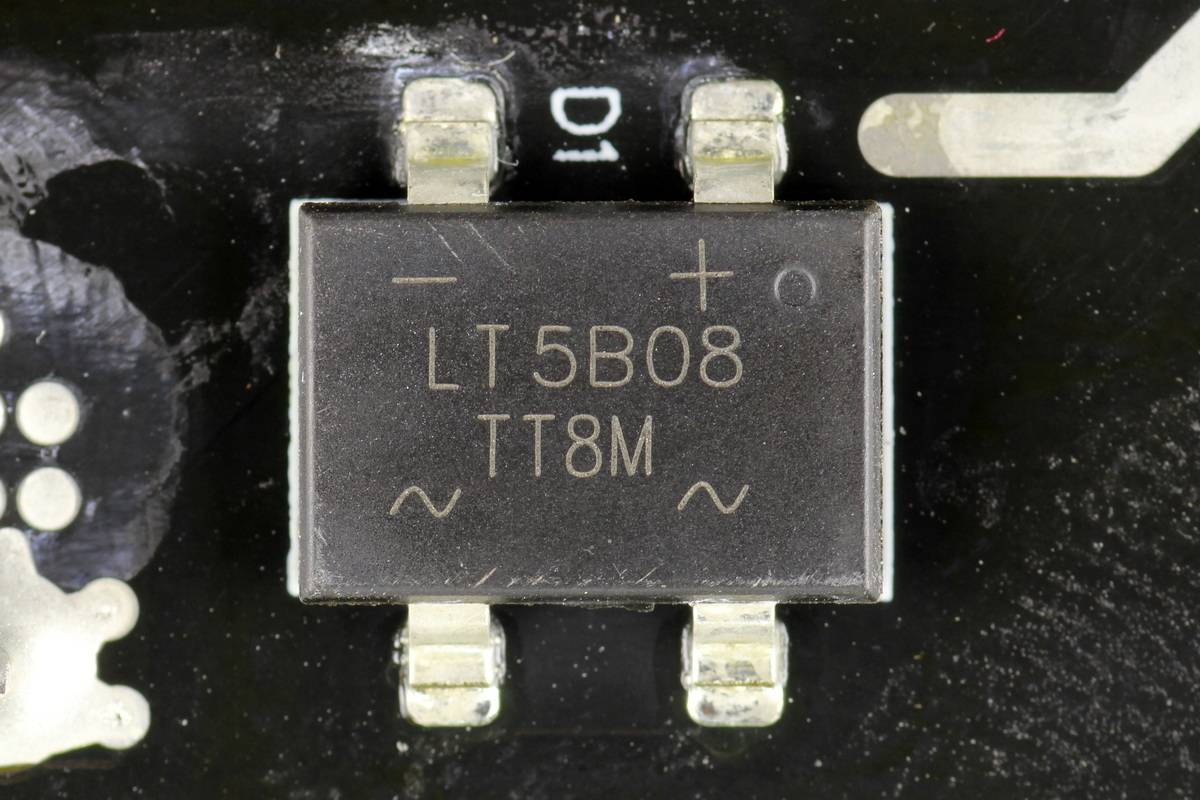

整流桥来自光宝，型号TT8M，规格为1000V 8A，采用TT封装。

高压滤波电容来自贵弥功，为LHS系列长寿命电解电容，规格为450V470μF。

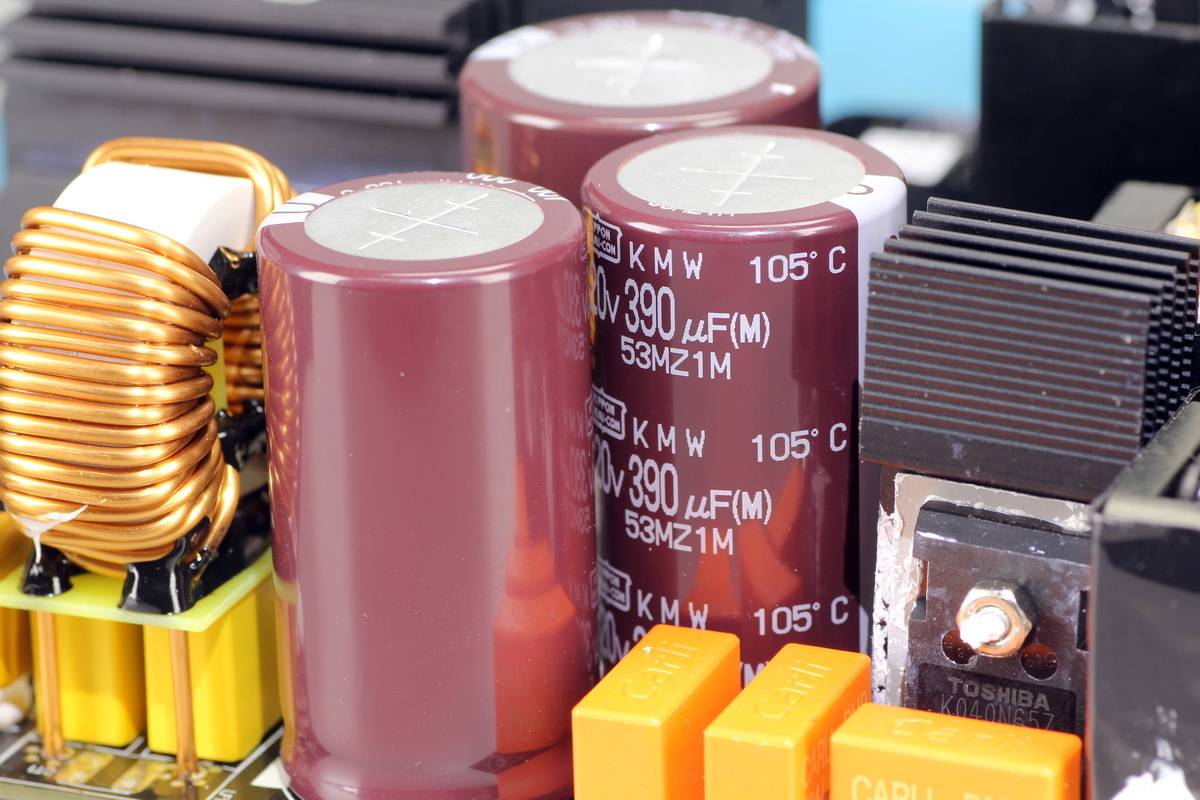

另外两颗滤波电容同样来自贵弥功，为KMW系列电解电容，规格为420V390μF。

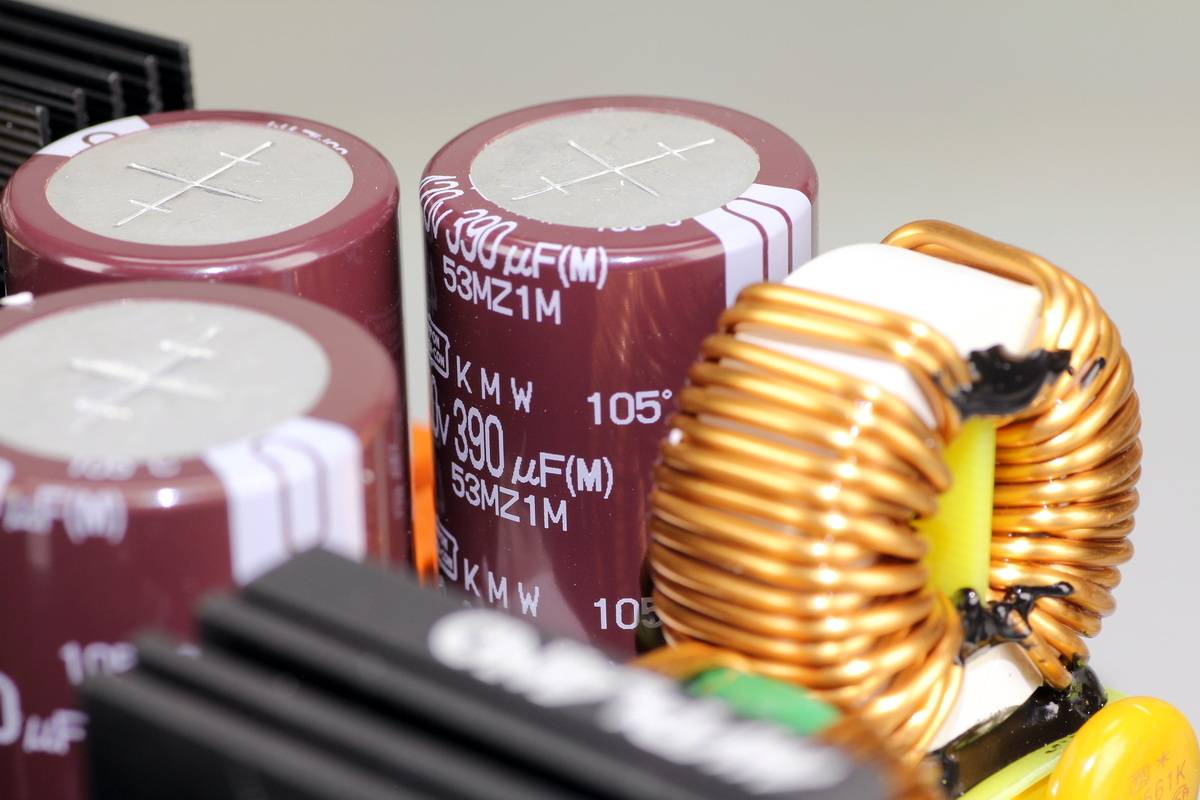

另一颗滤波电容规格相同，滤波电容总容量为1250μF。

散热片上设有LLC开关管。

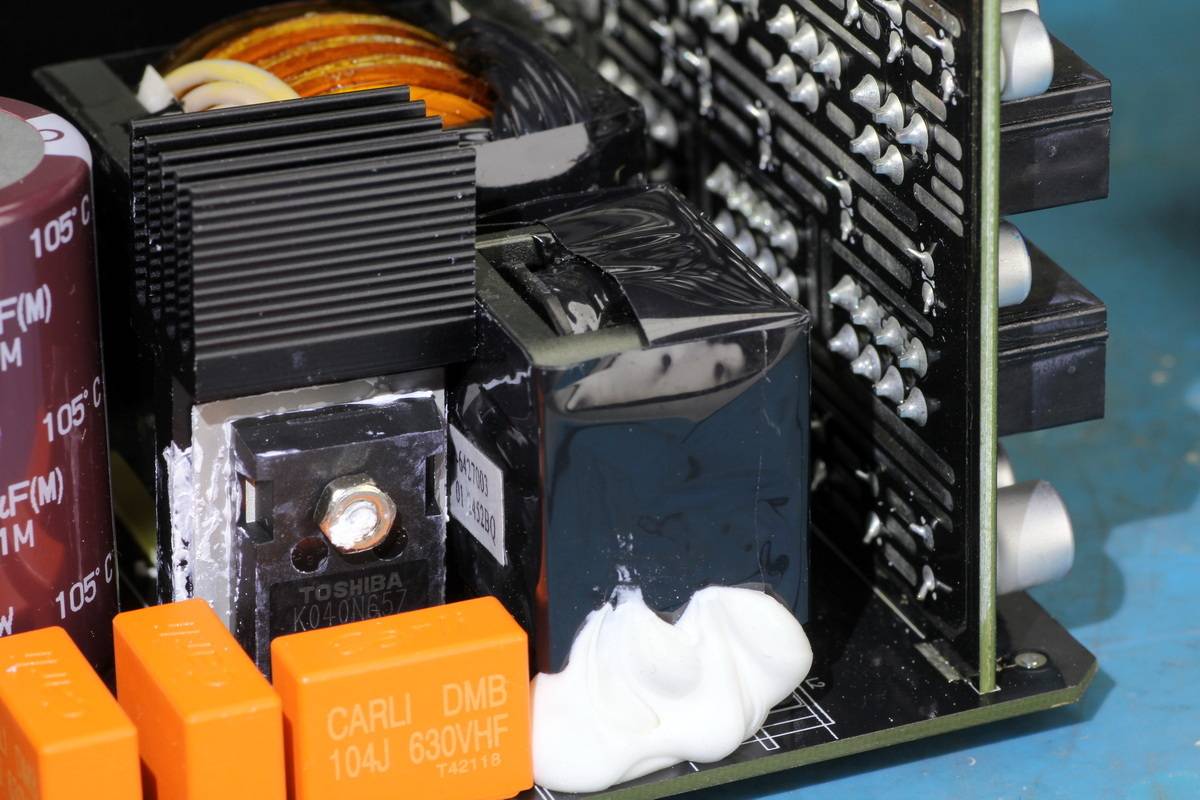

另一面同样设有LLC开关管。

LLC开关管采用东芝TK040N65Z，与PFC开关管型号相同。

谐振电容来自凯励，规格为0.1μF630V。

谐振电感使用胶带缠绕绝缘，底部打胶加固。

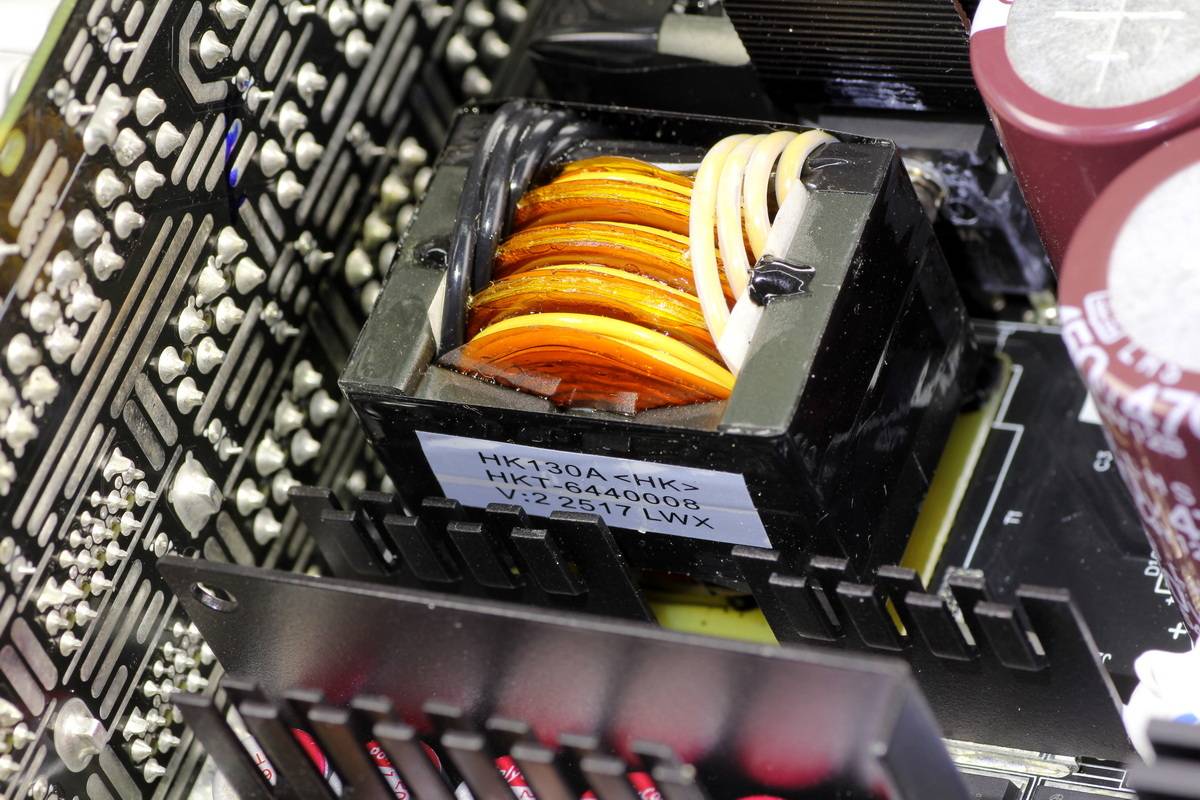

变压器初级采用多层绝缘线绕制，次级采用铜片焊接，底部设有电木板绝缘。

变压器底部焊接铜片增强载流。

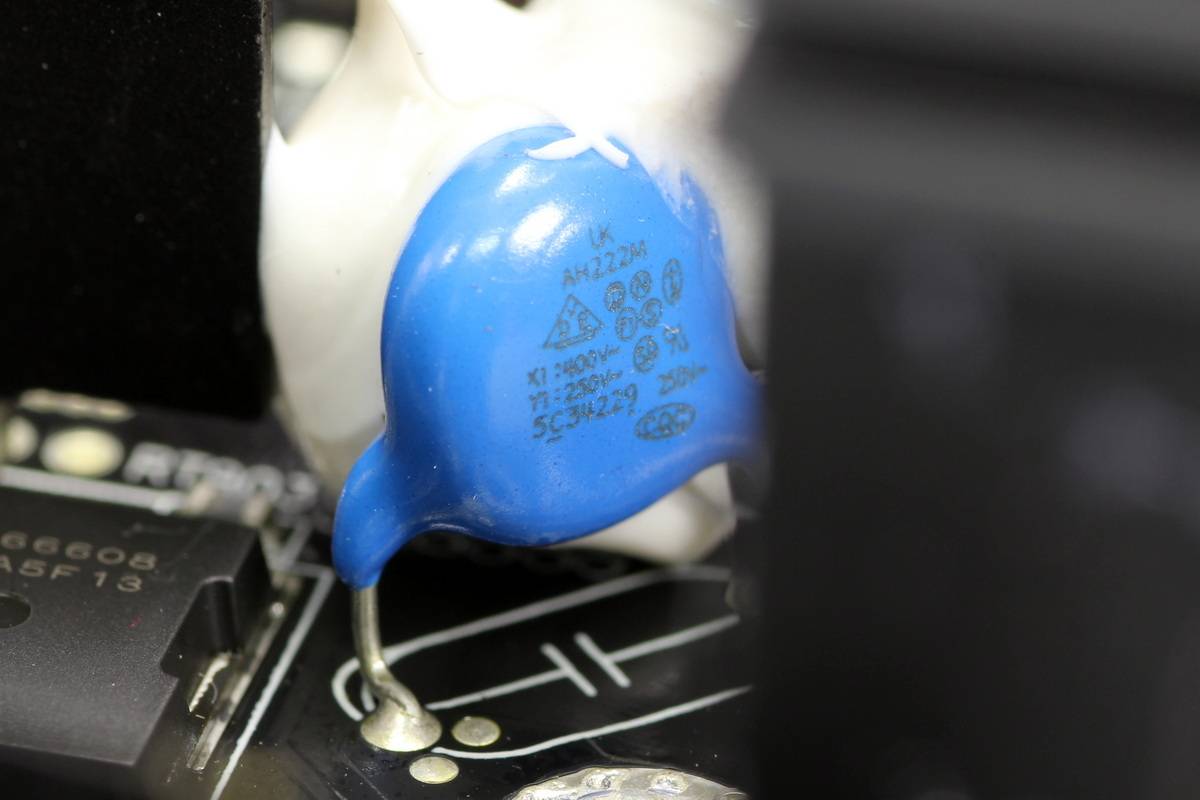

蓝色Y电容来自华新科，料号AH222M。

变压器下方设有散热片，为同步整流管散热。

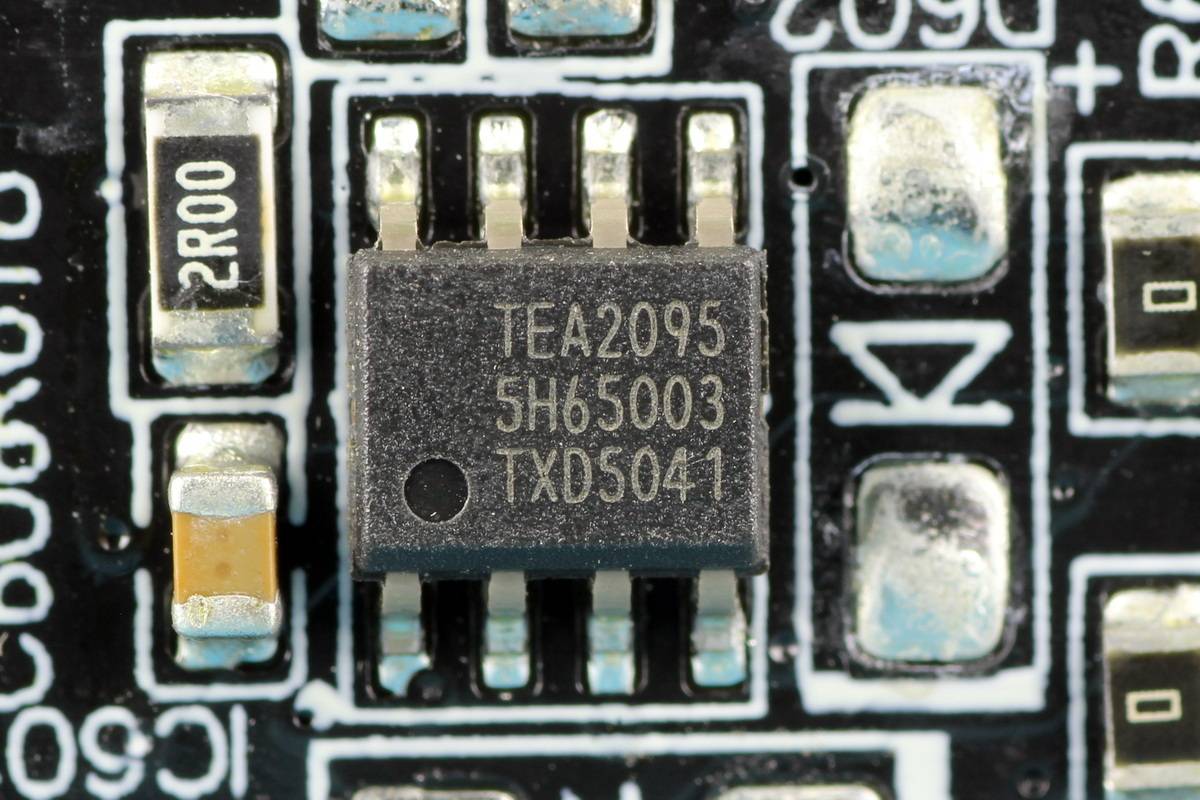

同步整流控制器来自恩智浦，型号TEA2095，是一颗双路同步整流控制器，内置两个驱动器，可以同时驱动两个同步整流管，并支持独立工作，适用于LLC谐振电源使用，采用SO8封装。

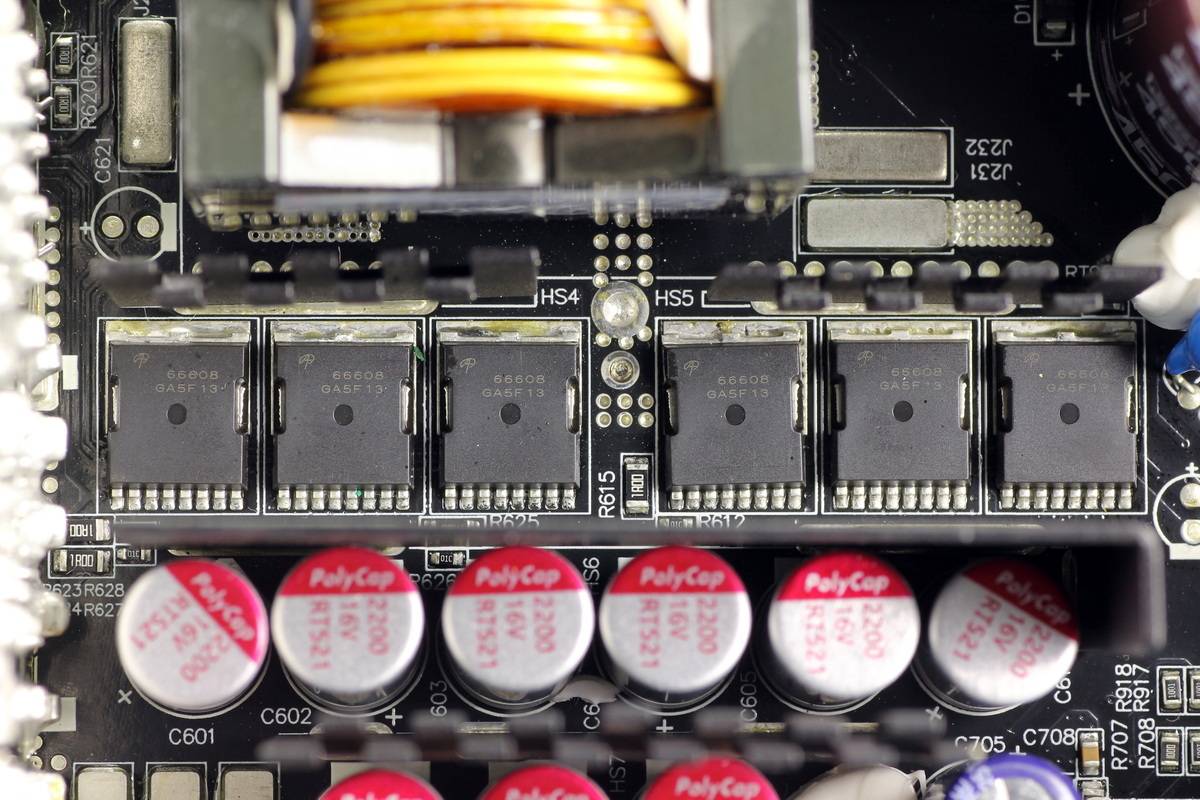

散热片中间设有六颗同步整流管。

同步整流管来自万国半导体，型号AOTL66608，NMOS，耐压60V，导阻0.7mΩ，采用TOLLA封装。

万国半导体 AOTL66608 资料信息。

输出滤波电容来自柏瑞凯，为RT系列固态电容，规格为2200μF16V，共设有9颗。

对应滤波电容底部也焊接铜片增强载流。

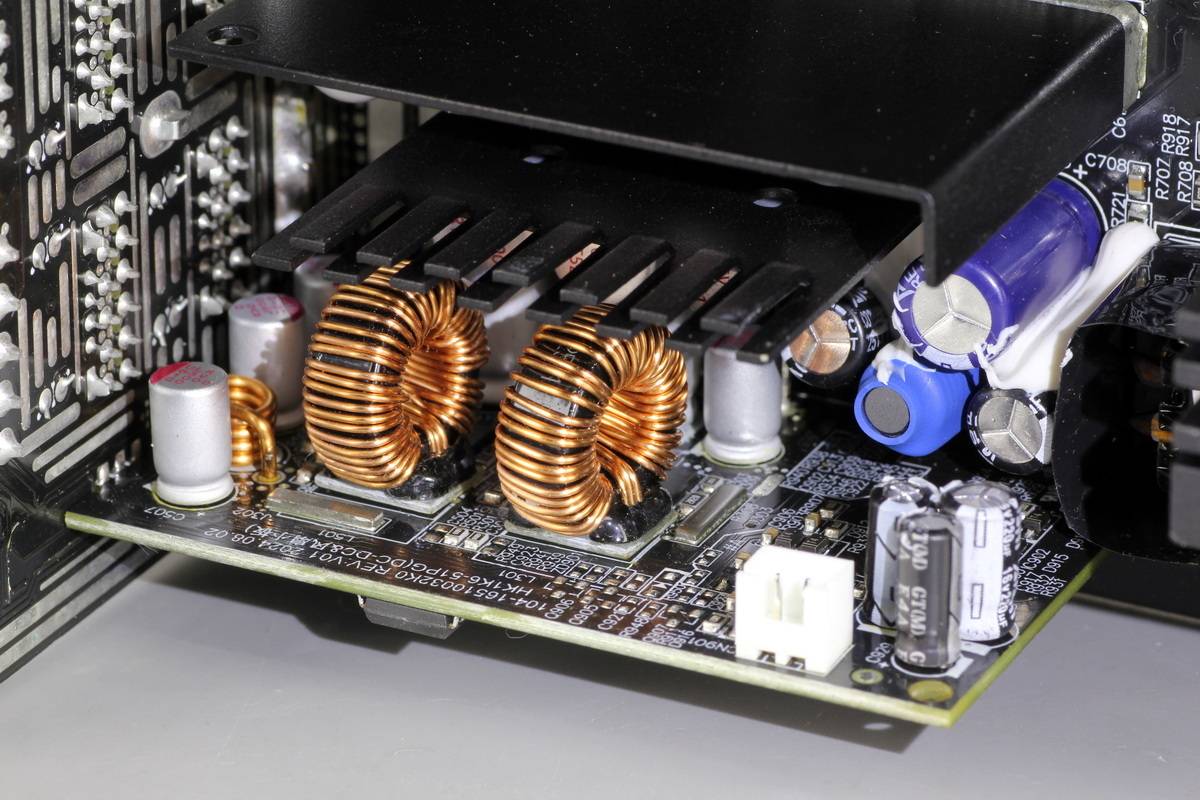

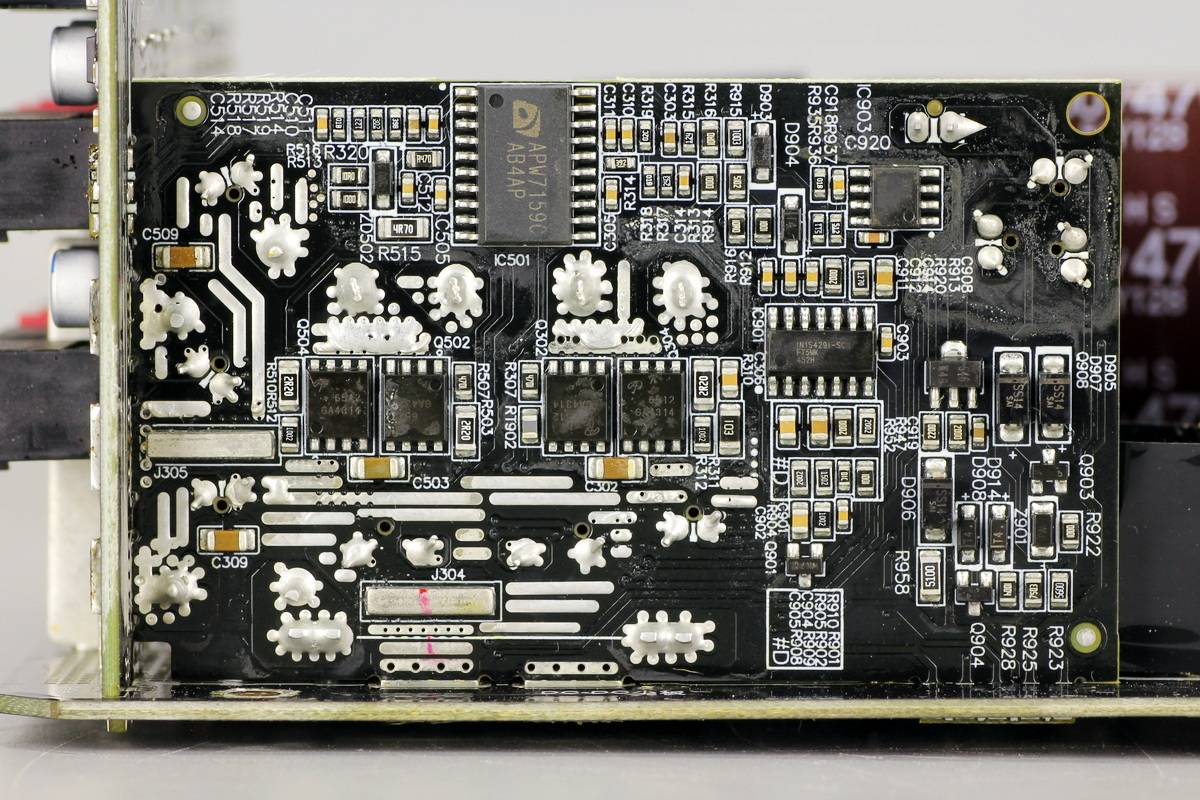

降压小板外侧焊接同步降压控制器，同步降压开关管，管控芯片和电压比较器。

内侧焊接滤波电容，降压电感，同步降压开关管和电压比较器等元件。

用于3.3V和5V的同步降压控制器来自茂达，型号APW7159C，是一颗双路同步降压控制器，芯片具备出色的输出电压调整率，集成软启动和专利的软关闭，内部集成自举二极管，支持输出过压，输出欠压和过热保护，采用SOP-20封装。

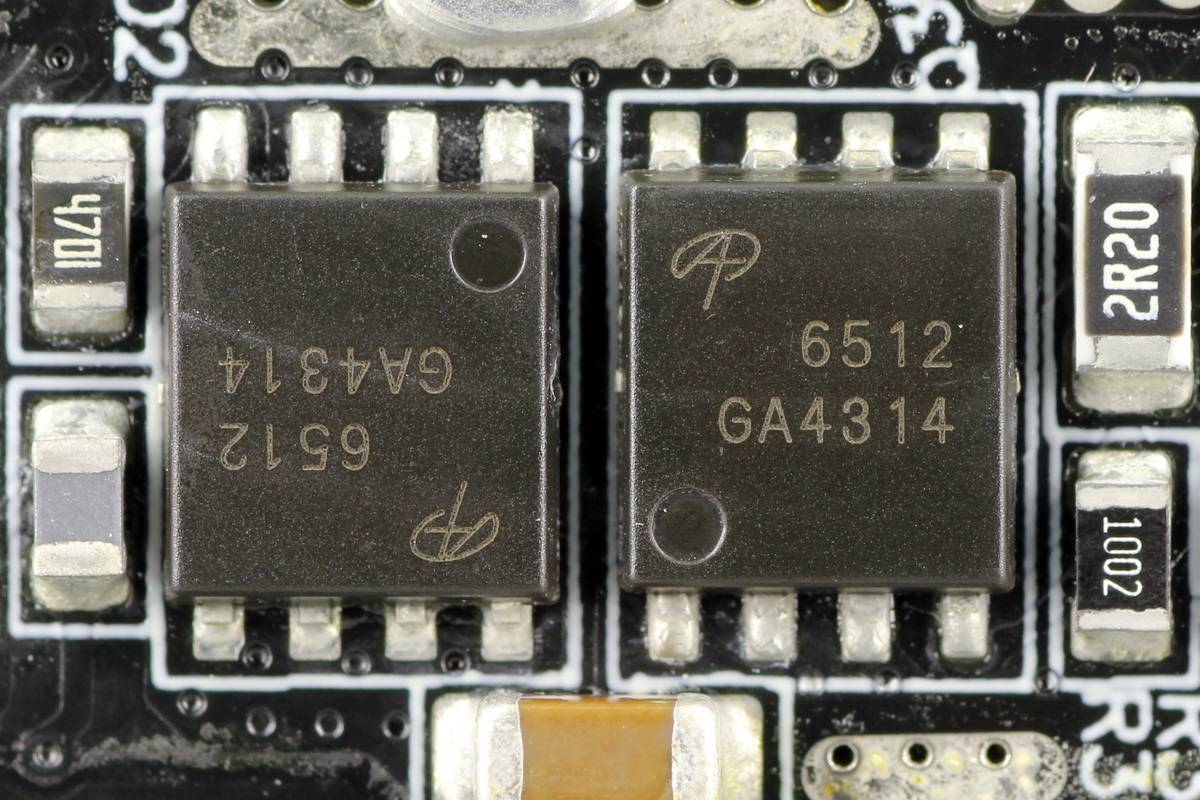

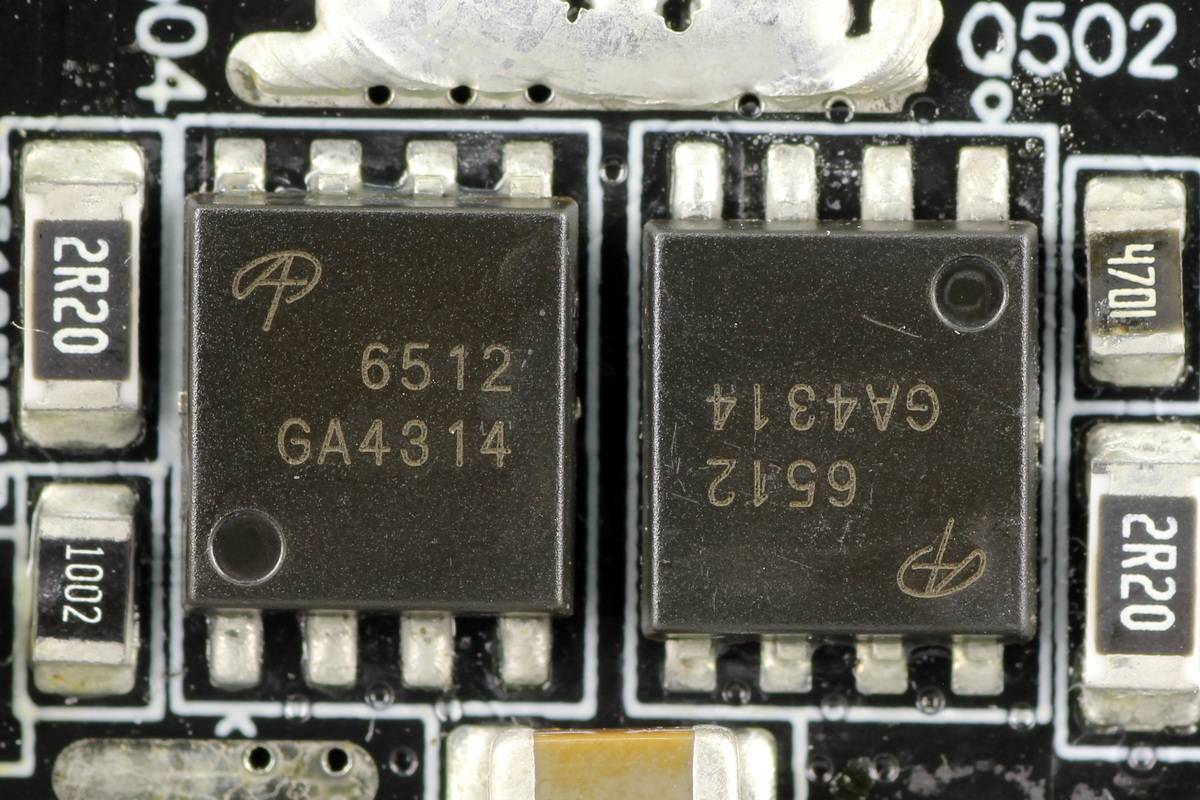

同步降压开关管来自万国半导体，型号AON6512，NMOS，耐压30V，导阻1.7mΩ，具备低栅极电荷和高电流能力，适用于DC/DC转换器应用，采用DFN5*6封装。

另一组同步降压管型号相同，两组开关管之间设有热敏电阻，用于温度检测。

降压电感采用漆包线绕制，底部设有电木板绝缘。

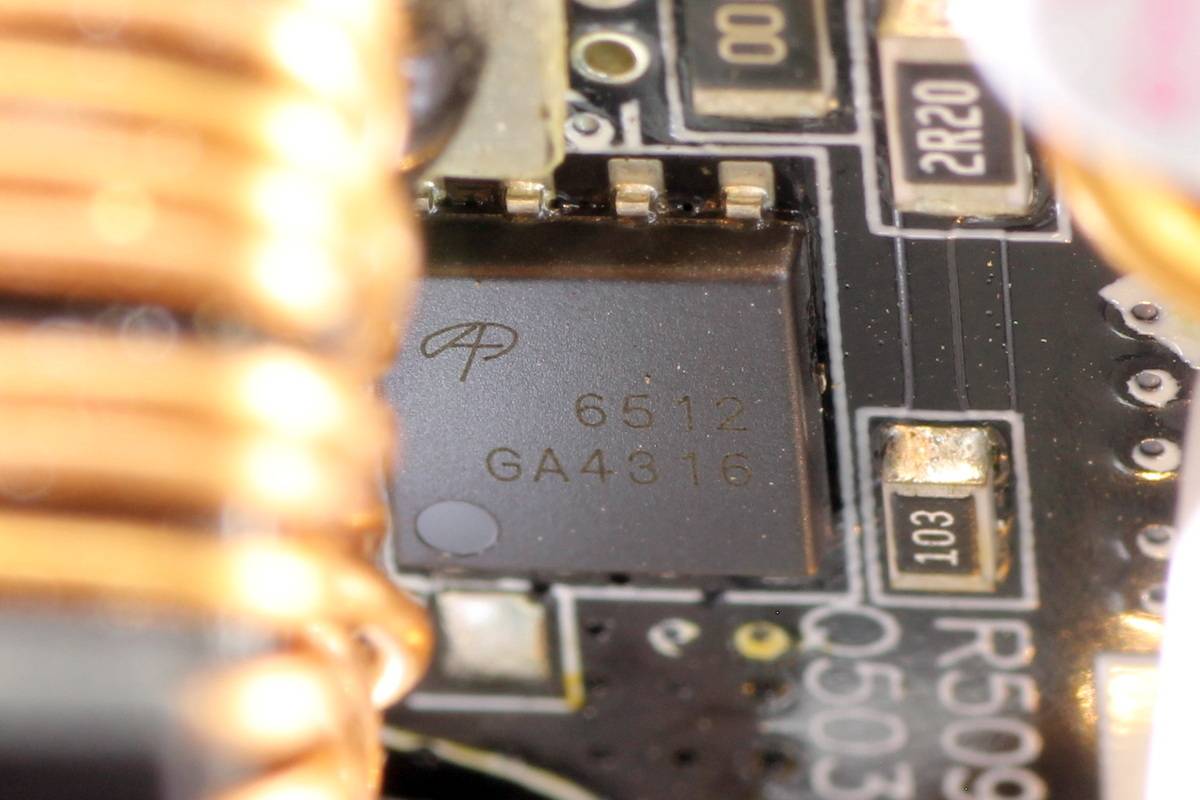

电感侧也设有同步降压开关管。

另一组同步降压开关管型号相同。

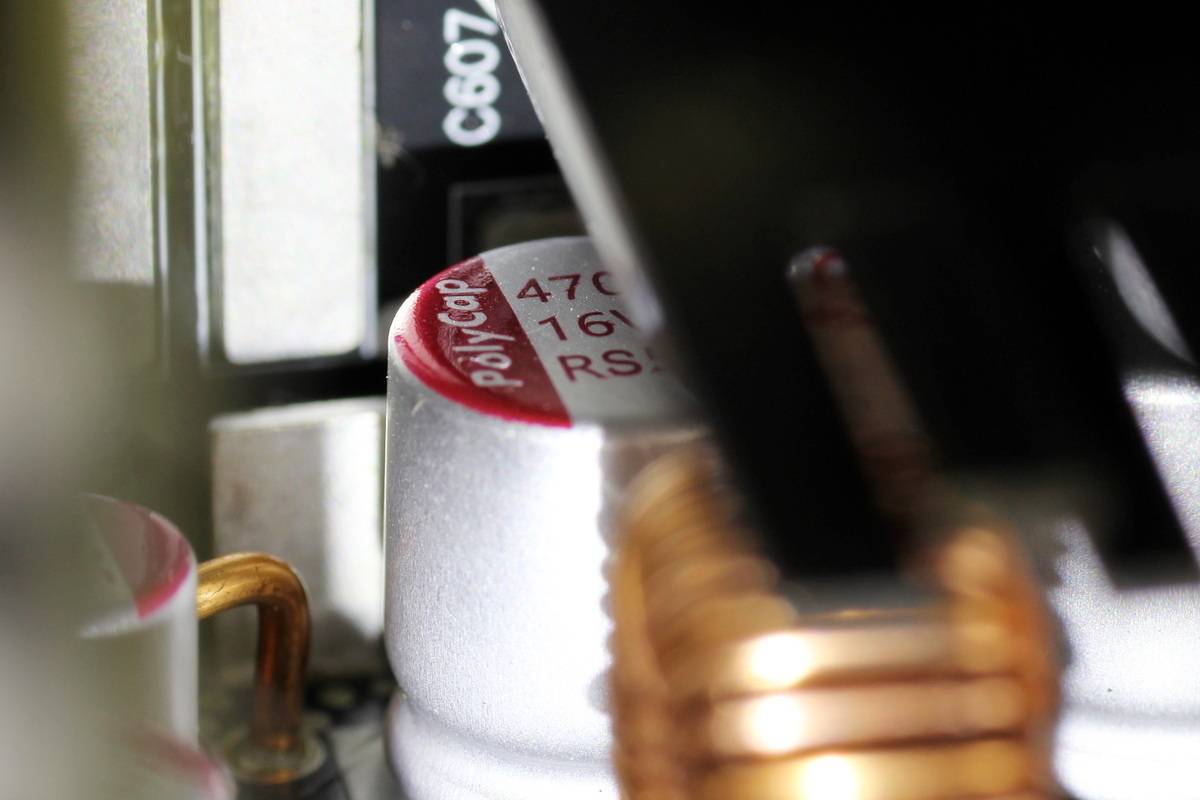

输入滤波电容来自柏瑞凯，规格为470μF16V，共计两颗。

输出端设有滤波电容，规格为6.3V1000μF。

滤波电感采用漆包线绕制。

另一组滤波电容和滤波电感特写。

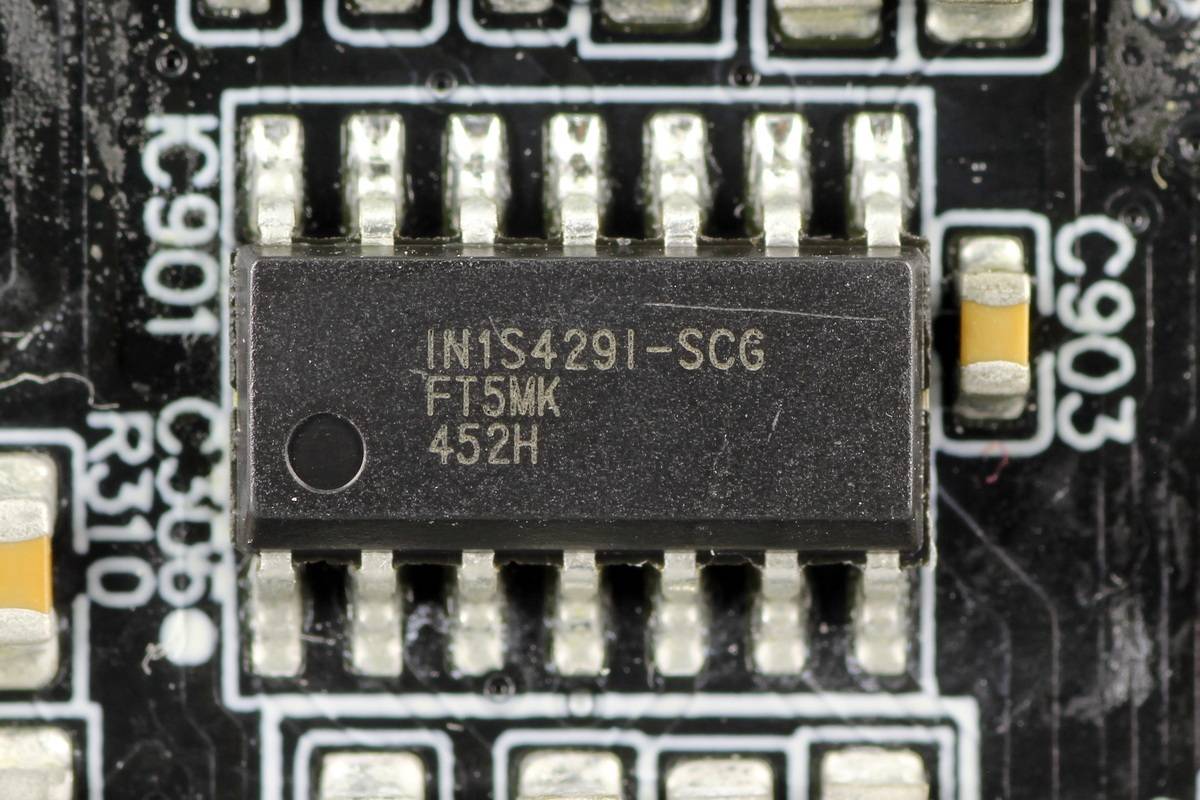

电源管控芯片来自极创，型号IN1S429I-SCG，用于3.3V/5V/12V的过压、欠压、过流、短路、以及过温保护，采用SOP-14封装。

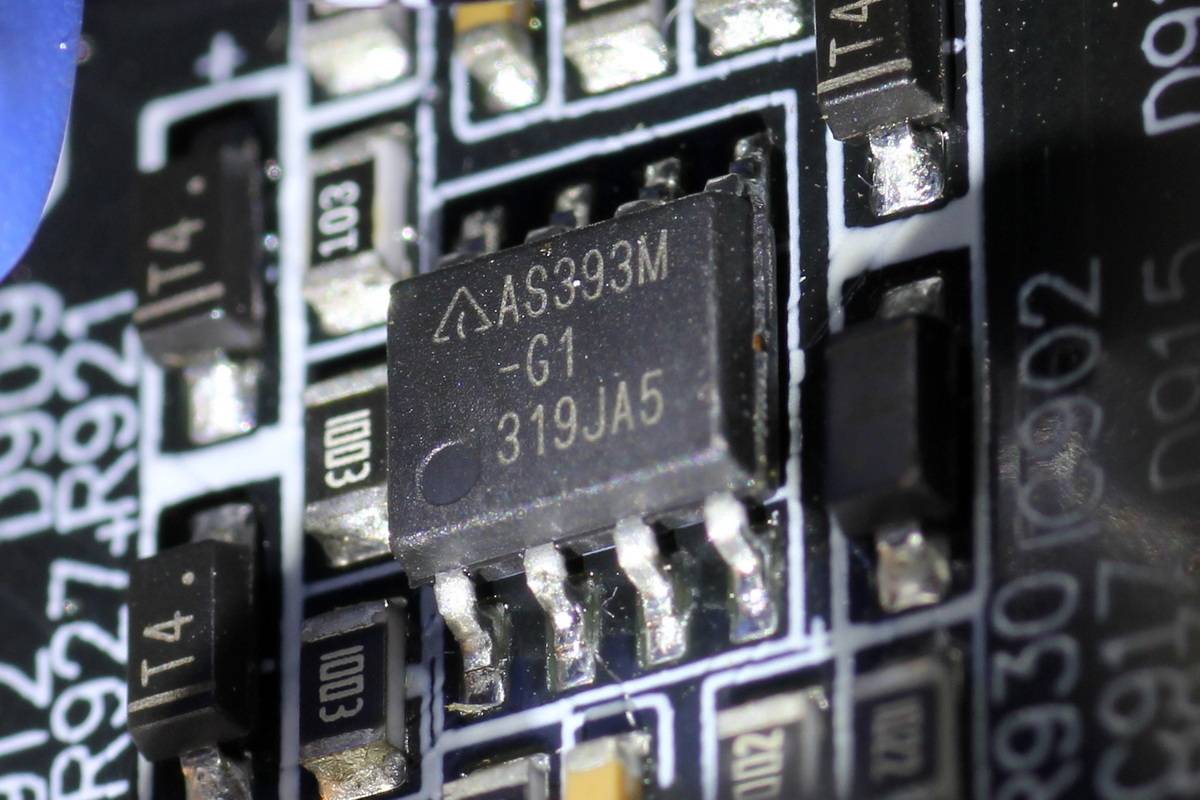

电压比较器来自达尔，型号AS393MTR-G1，为低功耗低偏移电压双路电压比较器，采用SO-8封装。

小板背面设有一颗同型号的电压比较器。

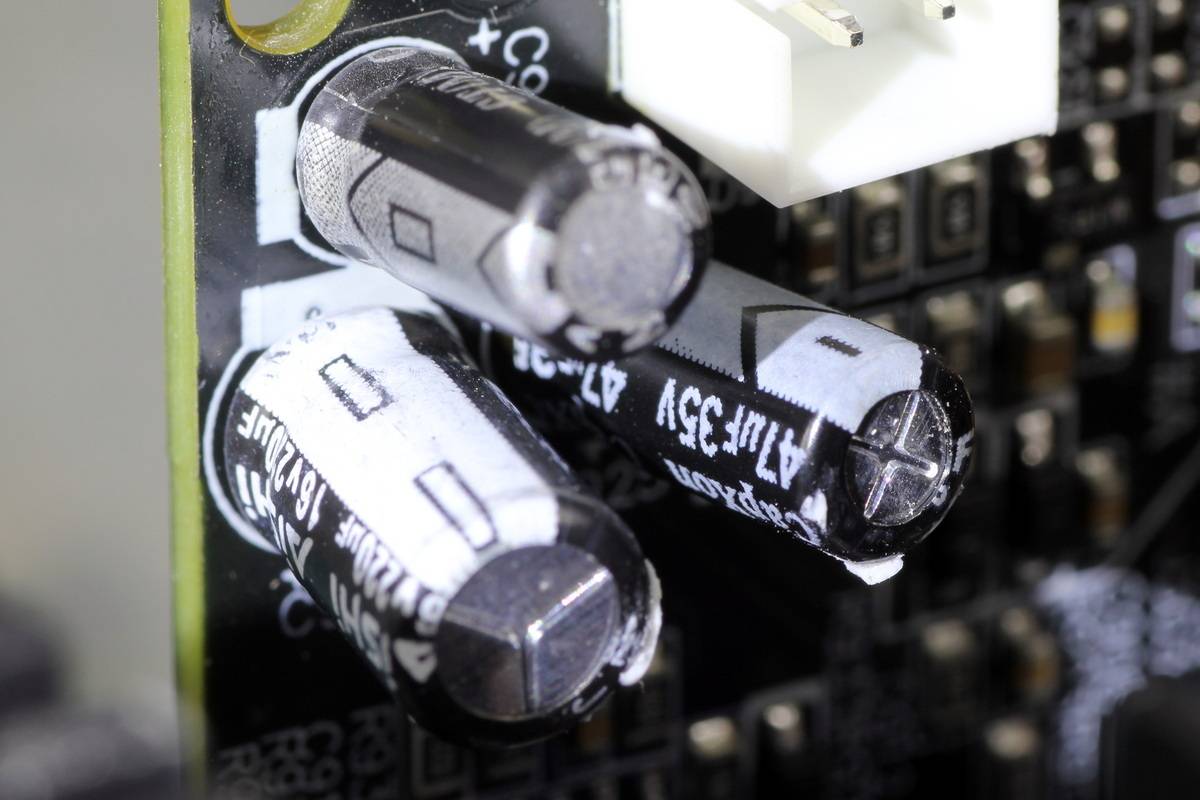

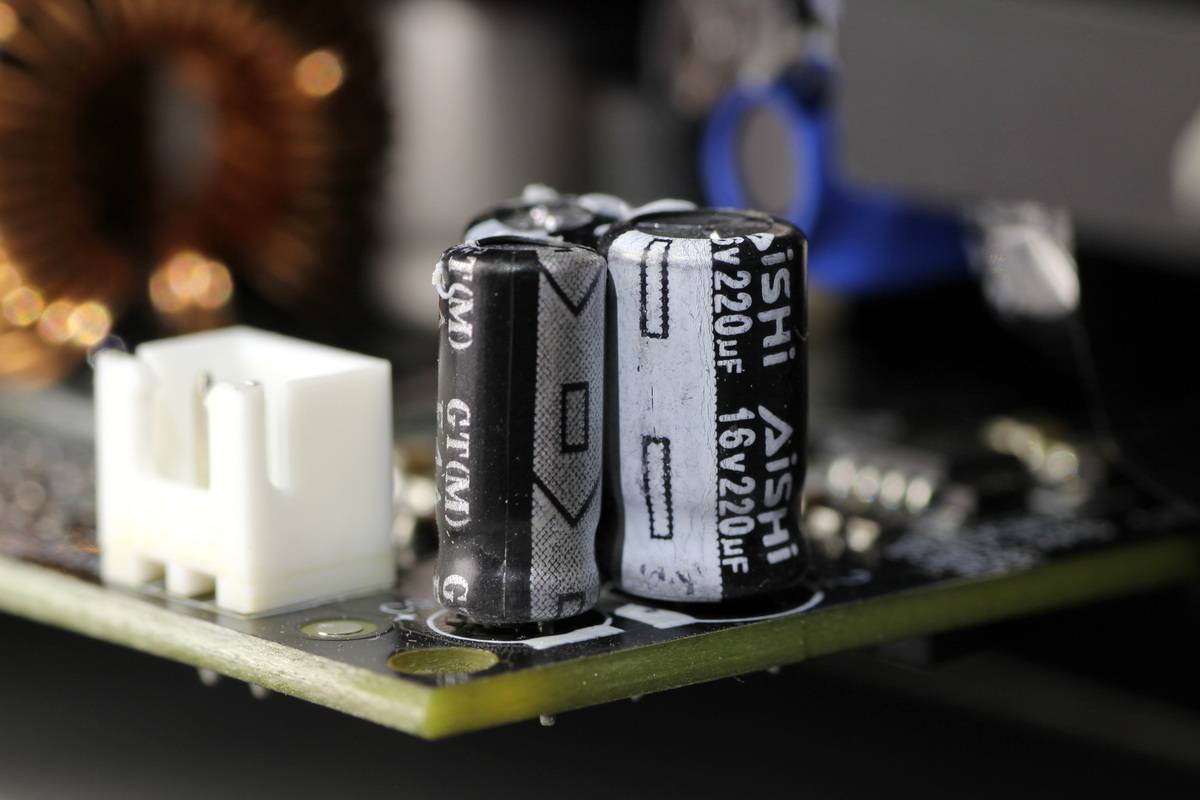

小板焊接三颗滤波电容，其中一颗来自丰宾，规格为47μF35V。

另一颗来自艾华，规格为16V220μF。

还有一颗来自万裕，规格为4.7μF50V。

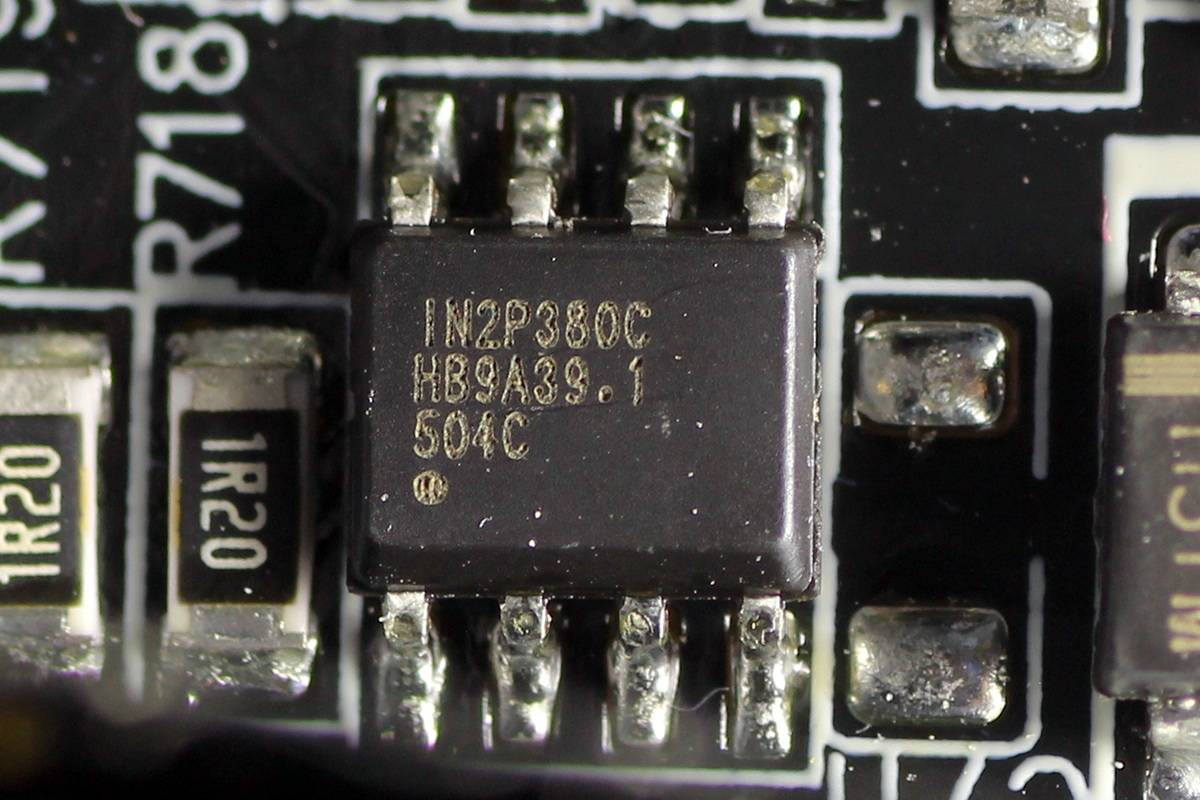

待机电源芯片来自极创，型号IN2P380C，芯片内部集成650V耐压开关管，采用SOP-8封装。

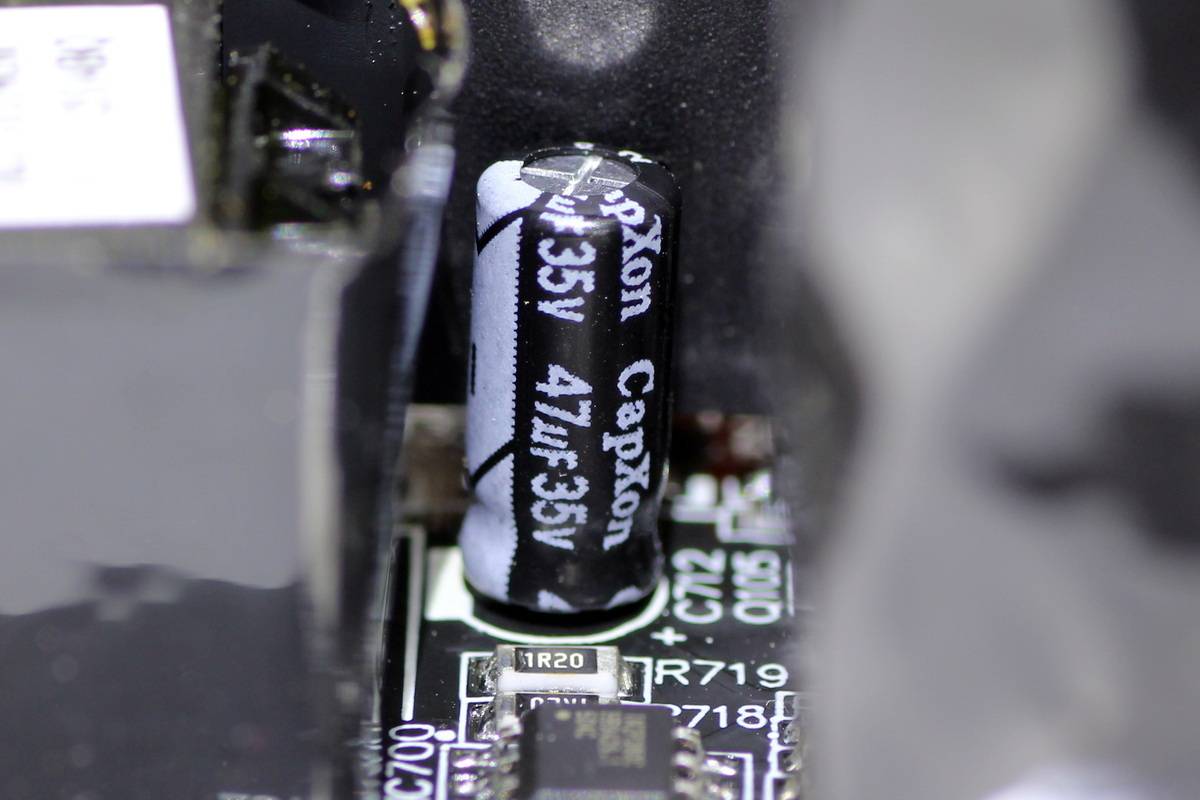

供电滤波电容来自丰宾，规格为47μF35V。

待机电源变压器缠绕胶带绝缘。

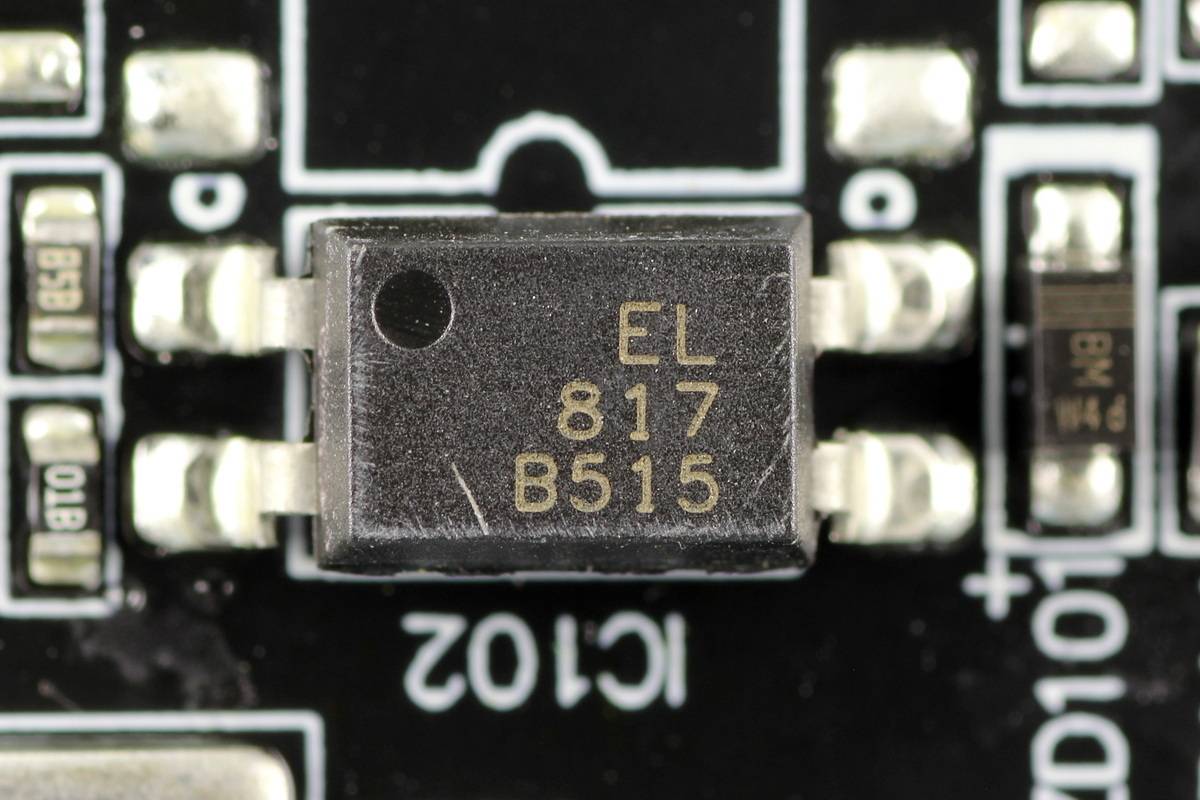

亿光 EL817光耦用于输出电压反馈。

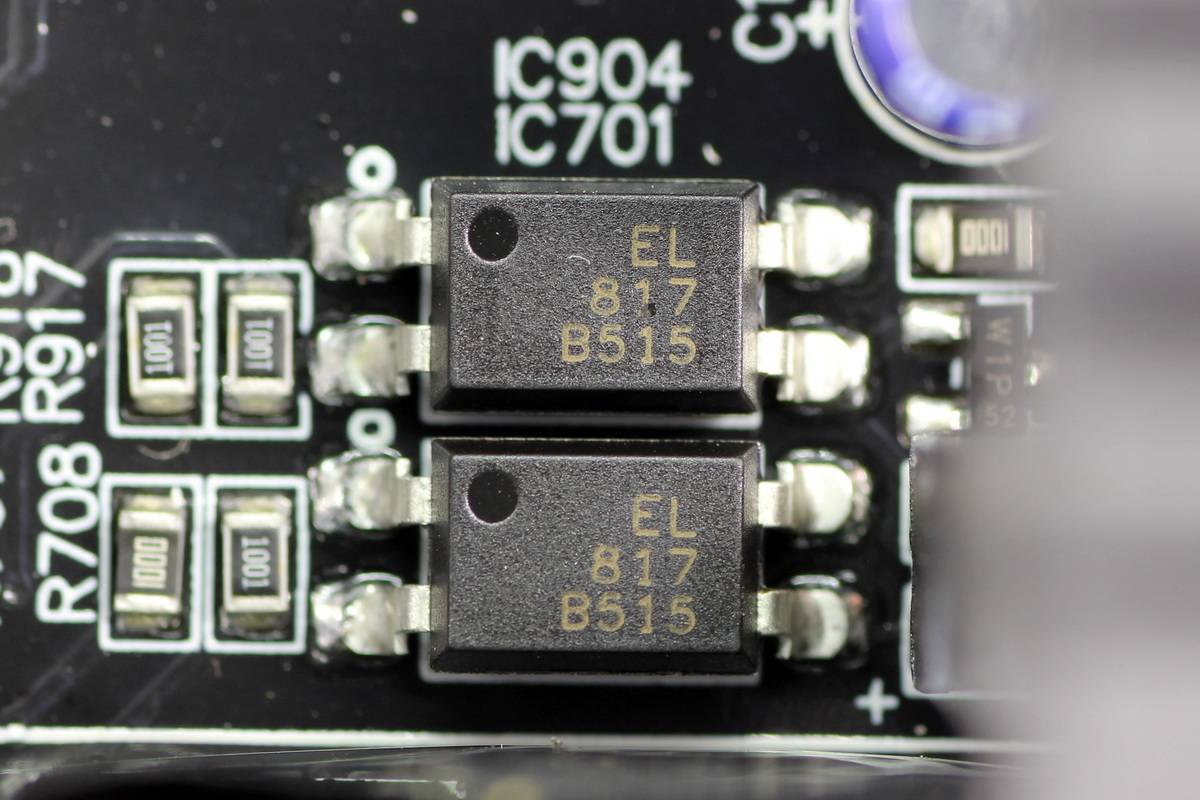

另外两颗EL817光耦特写。

EL817光耦特写。

输出滤波电容来自艾华，规格为10V 1000μF。

滤波电感外套热缩管绝缘。

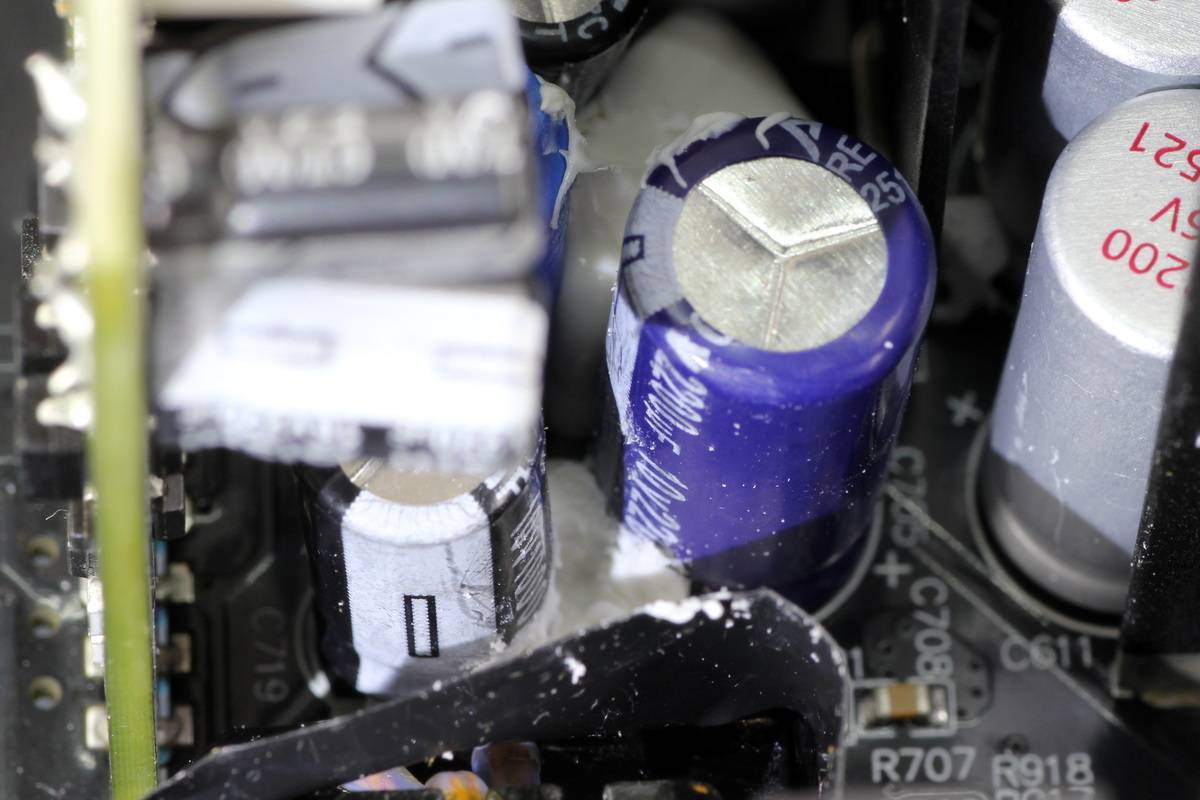

另一颗滤波电容规格相同。

滤波电容规格为10V2200μF。

输出端设有模组小板，模组小板焊接铜片增强载流，并设有固态电容滤波。

电源正负极通过铜片焊接连接。

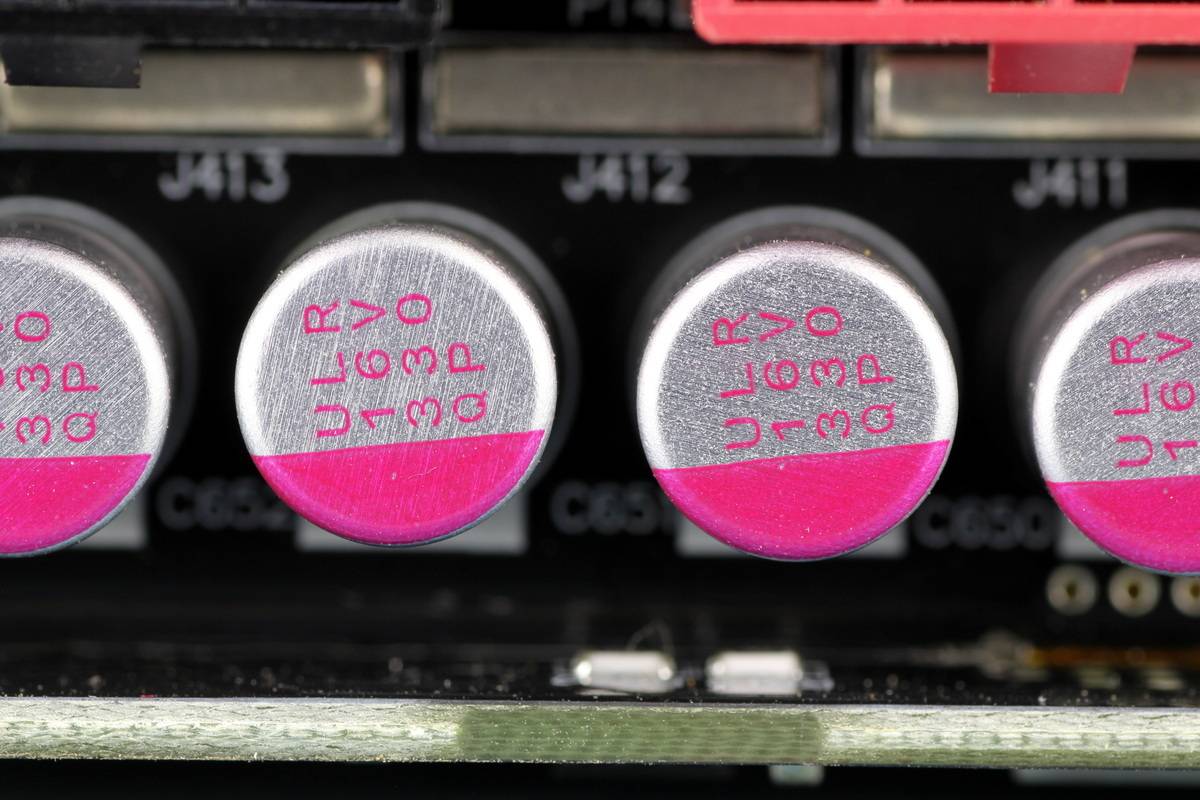

小板上共焊接三种滤波电容，其中12V滤波电容来自万裕，为ULR系列固态电容，规格为16V330μF，共计7颗。

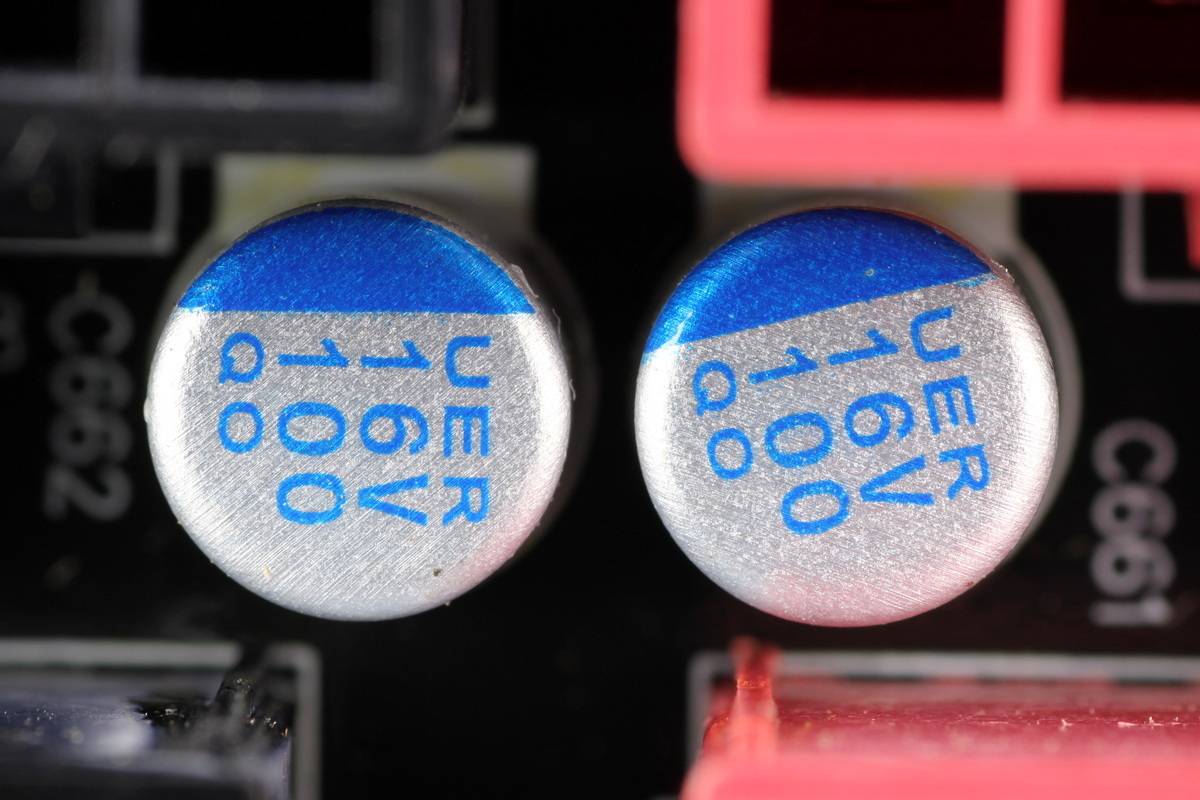

UER固态电容规格为16V100μF，共计14颗。

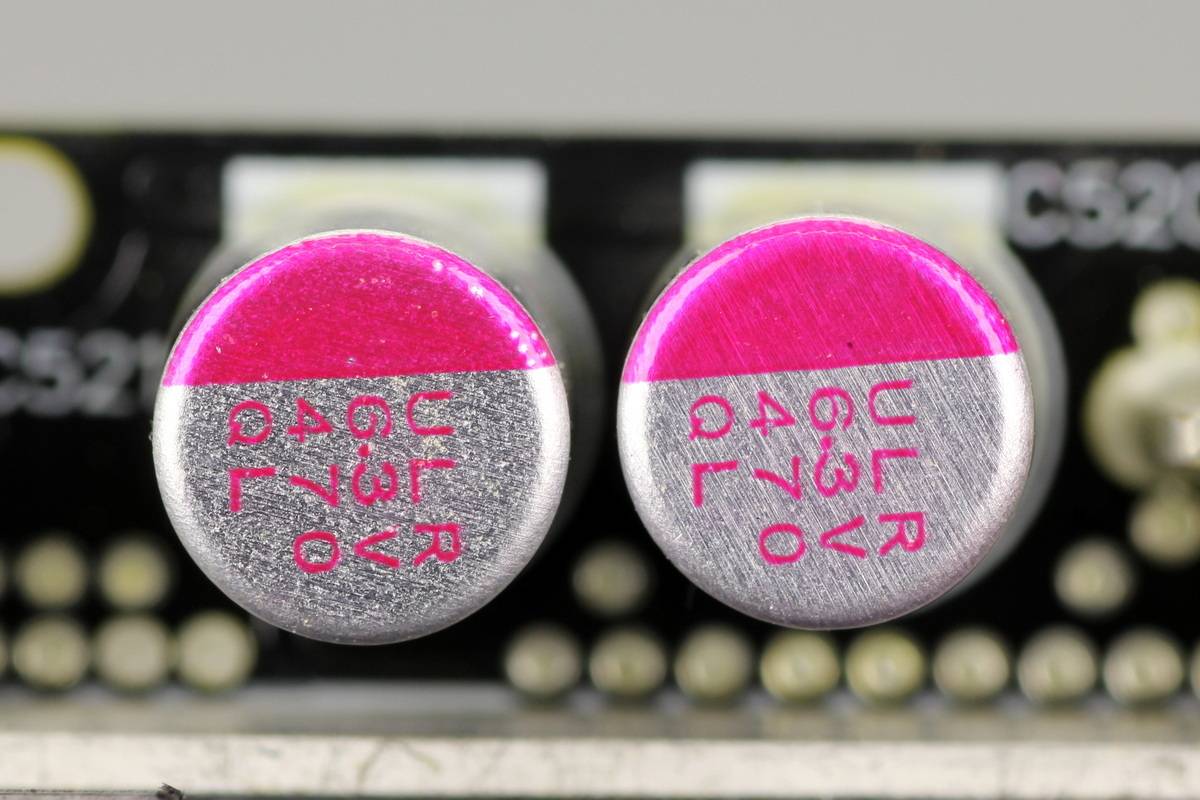

ULR固态电容规格为6.3V470μF，共计8颗。

同步降压转换器来自达尔，型号LSP5523，芯片内部集成开关管，支持27V输入电压，支持3A输出电流，具备可编程的软启动，逐周期过流保护和短路保护，输入欠压闭锁，采用ESOP-8L封装。

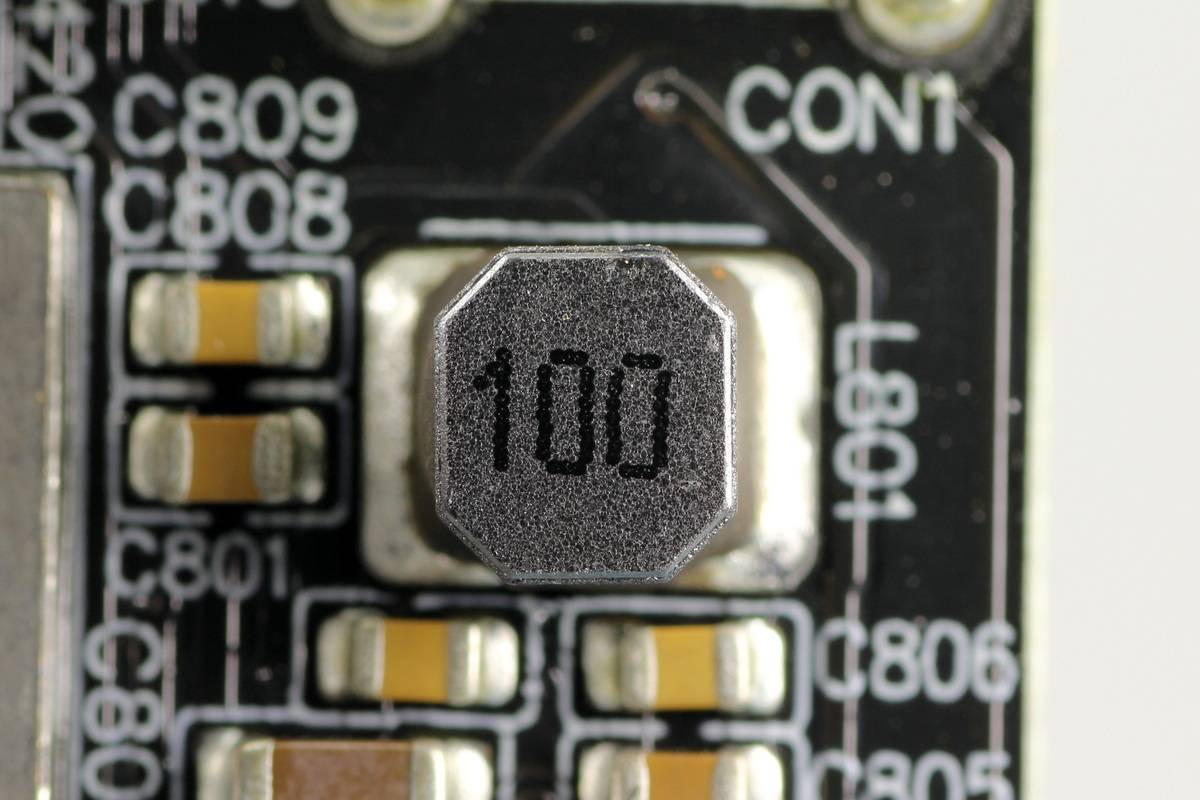

搭配使用的10μH贴片电感特写。

全部拆解一览，来张全家福。

充电头网拆解总结

最后附上航嘉MVP P1600X白金牌全模组电源的核心器件清单，方便大家查阅。

航嘉这款全模组PC电源型号为HK1K6-51PG，支持115-240V输入电压，主路输出电压为12V，输出电流为133A，5V和3.3V输出电流均为30A。电源为全模组设计，提供四个PCIe5.1接口，支持双CPU和多显卡互联应用。

充电头网通过拆解了解到，航嘉这款电源采用主动式PFC+半桥式LLC+同步整流+DC-DC架构，内部采用恩智浦HKP6288AT主控芯片，芯片为数字电源方案，用于PFC和LLC控制。PFC和LLC开关管采用东芝TK040N65Z，PFC整流管采用意法半导体STPSC8H065D碳化硅二极管。

同步整流控制器采用恩智浦TEA2095，搭配万国半导体AOTL66608同步整流管。同步降压控制器采用茂达APW7159C，搭配AON6512用于3.3V和5V降压输出。电源内部高压滤波电容来自日系品牌贵弥功，固态滤波电容来自柏瑞凯和万裕，内部做工扎实，整体用料可靠。
