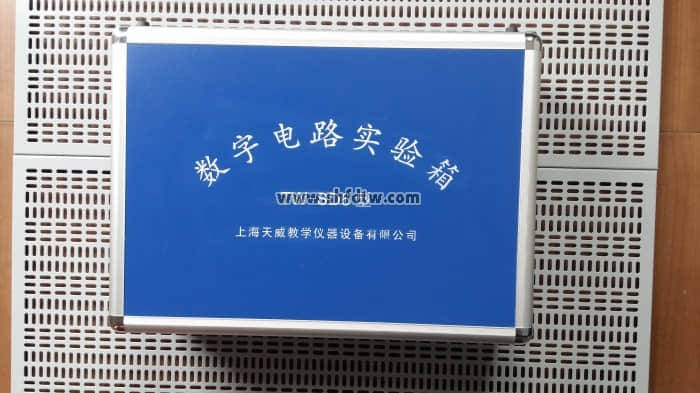

TW-X06型数字电路实验箱

好的，各位同行，大家好！我是咱们学校电子技术教研室的老师。今天想跟大家聊聊我们教研室最近引入的一款新设备——TW-X06型数字电路实验箱。用了这小半年，感觉它在咱们的实践教学中确实帮了大忙，所以想结合我的使用体验，给大伙儿做个分享，特别是给还在为数字电路实验课发愁的年轻老师们一些参考。

一、为什么推荐TW-X06型数字电路实验箱？

咱们职业院校的教学，最讲究的就是“理实一体化”。以前上数字电路课，最头疼的就是实验环节。面包板搭电路，学生手忙脚乱，接触不良、元件损坏是常事，一节课下来真正用于分析电路、验证原理的时间少之又少。而那种老式的实验台，又大又笨，功能还固定，想做个稍微灵活点的设计都受限制。

我们引入的这款TW-X06型数字电路实验箱，可以说很好地解决了这些痛点。它最大的特点就是把基础验证性实验和拓展设计性实验完美地结合在了一起。箱体紧凑，功能模块清晰，既能满足咱们课堂常规教学的需求，又能给参加技能大赛或者课程设计的学生提供一个很好的开放平台。

二、硬件配置：丰富且实用，满足多层次教学需求

打开箱子，一眼看去，各个功能区布局非常合理，学生用起来很顺手。我把它主要的特点给大家梳理一下：

1. 电源与信号源：稳定可靠，覆盖面广

做实验最怕电源出问题。TW-X06提供了±5V、±12V的固定直流输出，还有一路1.2V～12V的可调输出，覆盖了TTL和CMOS电路的所有常用电压需求。更让我满意的是它的脉冲源：

• 单脉冲：两组独立的正负脉冲输出，做触发器、寄存器实验时，手动触发非常方便。
• 连续脉冲：频率范围0～1MHz可调，能覆盖大部分基础实验。
• 固定频率源：足足16路，从1Hz到1MHz，常用的时钟频率基本都有了。特别是1Hz、2Hz这些低频信号，做秒脉冲、数字钟实验时，直接拿来就能用，省去了学生自己用555搭振荡器的麻烦。

2. 输入、输出与显示：直观清晰，一目了然

• 逻辑电平开关与指示灯：各16位。这个配置非常实用，无论是做简单的门电路逻辑测试，还是复杂的计数器、寄存器实验，输入输出状态一眼就能看明白。指示灯亮灭对应“1”和“0”，非常直观，帮助学生建立数字逻辑的物理概念。
• 数码管显示：4位带译码电路的七段数码管和2位独立的七段数码管。做数字钟、频率计、抢答器这些项目时，可以直接显示结果，不用再额外接线驱动数码管，大大提高了实验效率。
• 逻辑笔：这个小工具很贴心，学生排查断路、判断悬空状态时，拿起逻辑笔一测就知道，红（高）、绿（低）、橙（高阻），非常方便。

3. 扩展与创新：开放实验区，点燃学生创造力

这是我最看重的一个部分，也是TW-X06区别于很多普通实验箱的地方。箱子上预留了大量的IC锁紧插座（40芯、20芯、16芯、14芯的加起来有十几个）和一个分立元件接插区。

这意味着什么？意味着咱们的教学不再局限于固定的那几个实验。学生学完基础部分后，完全可以自己设计电路，从我们提供的元件库里找芯片（比如各种规模的计数器、译码器、存储器，甚至A/D、D/A转换芯片），在这个开放区搭建自己的设计，比如：

• 做数字频率计实验，就用箱子上自带的高精度频率计（6位，0-9.9999MHz）作为参考和激励。
• 做拔河游戏机、交通灯控制这些综合性的课程设计。

这个开放区的存在，让这台TW-X06型数字电路实验箱真正成了一个可以伴随学生整个数字电路学习过程的平台，从入门到精通，它都能胜任。

三、教学项目：由浅入深，贴合职教课标

官方列出的实验项目有20多个，我们对照教学大纲，把实验分成了三个层次：

1. 基础验证层（第1-9项）：
2. 包括门电路逻辑功能测试、组合逻辑电路（半加器、全加器）、各类触发器（R-S、D、JK）功能验证、集成计数器与寄存器、译码器与数据选择器等。这部分是“必做”项目，目的是让学生通过实际操作，巩固课堂上学到的抽象概念和芯片逻辑功能。做这些实验时，TW-X06的固定资源（开关、指示灯、数码管）让学生接线简单，操作直观，能快速建立信心。
3. 应用提高层（第10-19项）：
4. 比如555时基电路应用、A/D-D/A转换、时序电路应用、电子秒表、数字频率计等。这部分实验开始要求学生有一定的小系统搭建能力。TW-X06提供的可变电位器、扬声器驱动电路、BCD码开关等资源，正好派上用场。例如做“3位半直流数字电压表”实验，就可以利用箱上的A/D转换开放区和数码管显示区来完成。
5. 综合创新层（第20-26项）：
6. 像智力竞赛抢答器、数字钟、交通灯控制器、篮球竞赛30秒计时器这些项目，非常适合作为课程设计或技能大赛的选拔题目。学生需要综合利用门电路、触发器、计数器、译码显示等多个模块，在TW-X06的开放实验区自主设计、布线、调试。这个过程最能锻炼学生的电路分析能力、故障排查能力和创新能力。

四、我的使用感受与建议

总的来说，这款TW-X06型数字电路实验箱设计得非常“懂”我们职业院校的老师。它功能不花哨，但每一个都很扎实、很常用。特别是它的“开放”理念，让教学不再僵化。

给各位同行一点小建议：在使用初期，可以引导学生多用固定资源完成基础实验；到了提高阶段，鼓励他们大胆使用开放实验区和那些固定频率源；对于参加竞赛的学生，可以让他们利用这个平台去挑战那些综合性题目。另外，箱子上自带的六位数字频率计精度很高，可以教学生用它来校准自己设计的信号源，一举两得。

好，今天关于TW-X06型数字电路实验箱的分享就到这里。如果大家对这个箱子还有什么疑问，比如具体某个实验怎么做，或者想看看学生做的设计，随时欢迎来我们电子技术教研室交流。希望咱们的实验教学能因为这些好用的工具，变得越来越生动，越来越有效！
