在电子设备的 “心脏”—— 石英晶振的生产、研发与质量管控环节，石英晶振测试仪扮演着至关重要的角色。它如同一位严谨的 “体检医生”，为石英晶振的各项关键性能指标进行全方位检测，是保障电子设备稳定运行的核心利器。本文我们以西安同步研发生产的SYN5605型石英晶振测试仪为例从多个关键维度，详细阐述如何挑选一款晶振测试设备。

一、石英晶振测试仪的核心价值

石英晶振作为电子设备中提供稳定频率信号的核心元件，其性能直接决定了电子设备的精度、稳定性与可靠性。小到日常使用的手机、手表，大到通信基站、航天设备，都依赖石英晶振产生的精准频率来同步运行。而晶振频率测试仪器，就是确保这些晶振性能达标的关键工具。

从生产角度看，在石英晶振的大规模生产线上，测试仪能够快速对每个晶振进行检测，筛选出性能不合格的产品，避免不良品流入下游环节，保障产品质量与企业声誉。在研发领域，工程师借助测试仪对晶振的各项参数进行精细测量与分析，为新型晶振的设计优化、性能提升提供数据支撑，推动石英晶振技术不断进步。对于电子设备的维修与维护，测试仪可快速诊断晶振是否存在故障，为设备的高效修复提供依据，减少因晶振问题导致的设备停机时间。

二、晶振测试仪器的关键功能与原理

（一）频率测量

频率是石英晶振最核心的参数，它决定了电子设备的时钟基准。石英晶振测试仪通过高精度的频率计来测量晶振输出信号的频率。其原理是对晶振输出的周期性电信号进行计数，在一定时间间隔内统计电信号的周期数，从而计算出频率值。例如，若在 1 秒内统计到晶振输出了 1000000 个周期，那么其频率就是 1MHz。先进的测试仪还能对频率进行实时监测，捕捉频率的瞬间变化，这对于检测晶振在不同工作条件下的频率稳定性十分重要。

（二）频率稳定性与偏差测试

频率稳定性反映了晶振在长时间运行或环境变化时，频率保持稳定的能力；频率偏差则是指晶振实际频率与标称频率的差值。测试仪通过持续监测晶振在特定时间（如 1 小时、24 小时）内的频率变化，计算出频率的最大偏差、最小偏差以及平均偏差等指标，以此评估频率稳定性。同时，将测量得到的实际频率与晶振标注的标称频率对比，得出频率偏差值。这对于要求高精度的设备，如通信卫星的时钟系统，至关重要，微小的频率偏差都可能导致通信信号的严重失真。

三、挑选注意事项

挑选合适的石英晶振测试仪，需综合考量测试功能、性能指标、使用便捷性、可靠性及预算等多个维度，以下是具体参考因素：

1、测试功能维度

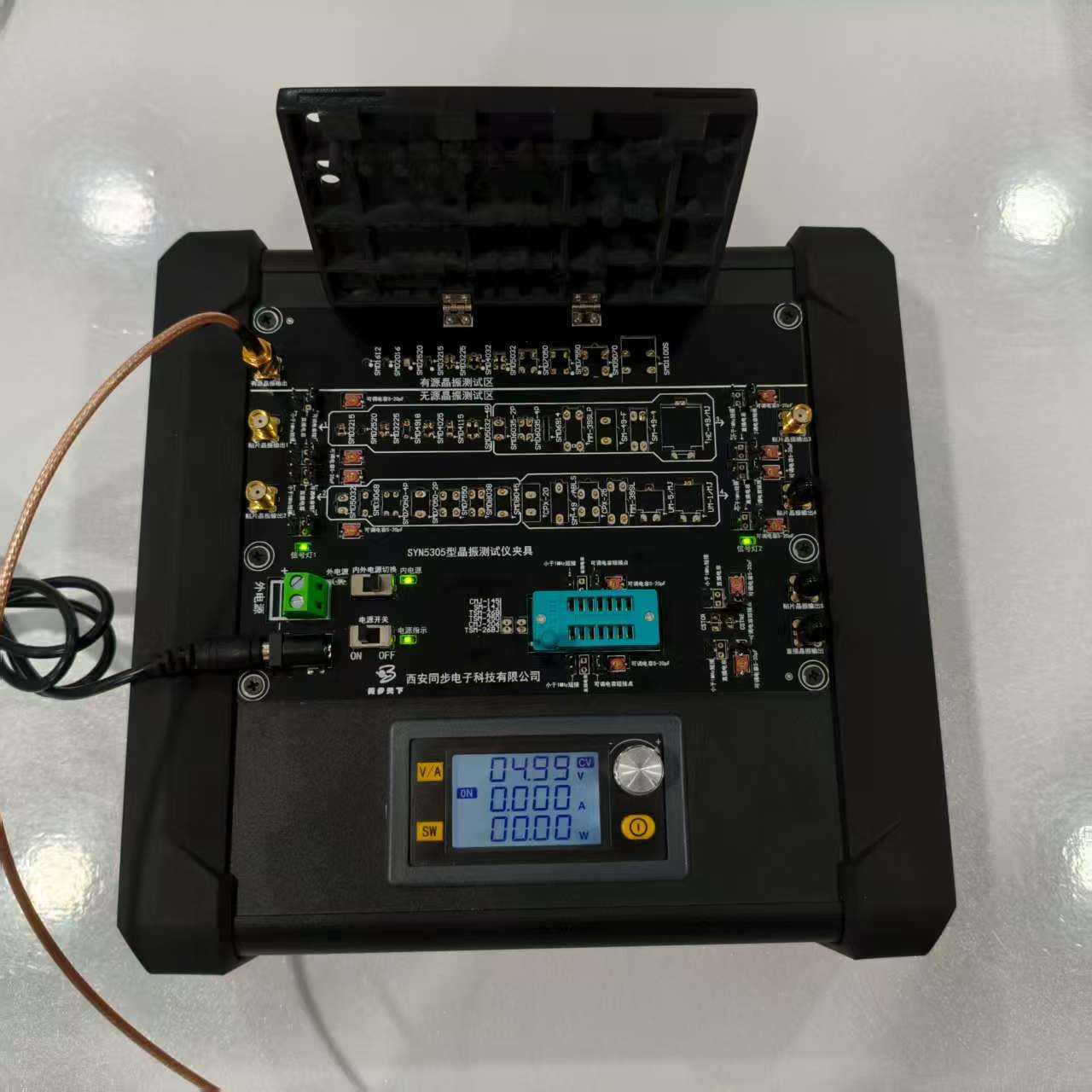

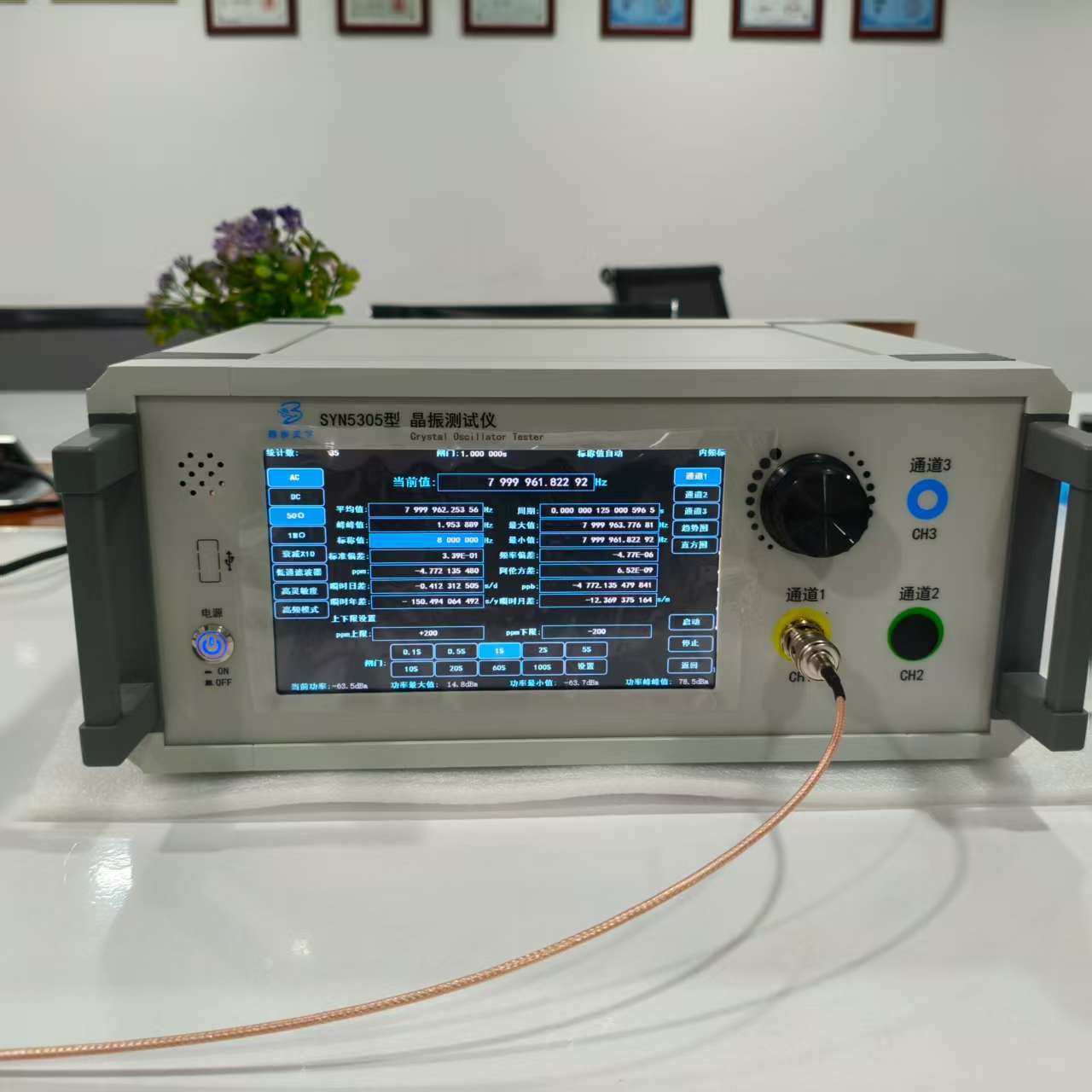

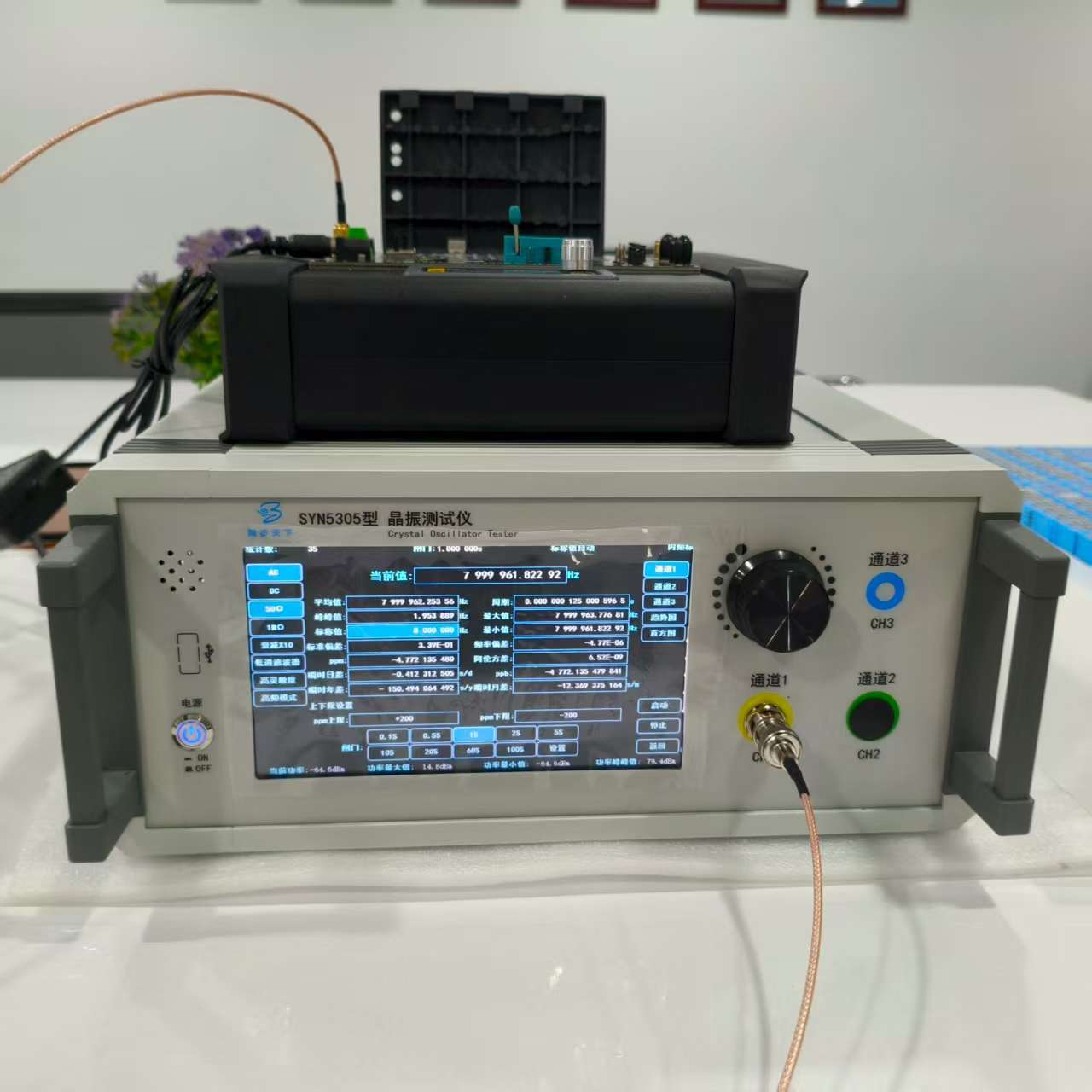

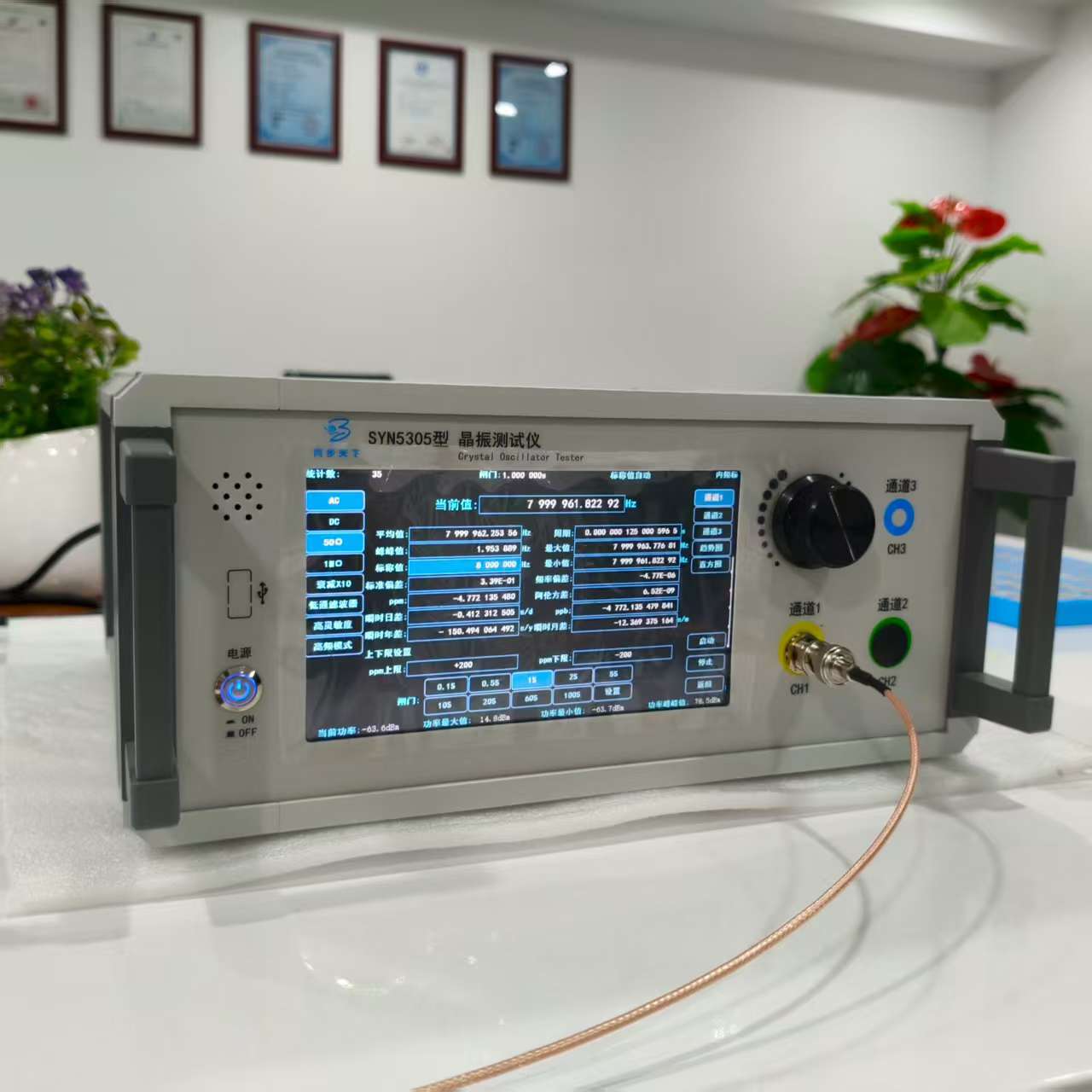

核心功能完整性：确保测试仪具备频率测量、频率稳定性与偏差测试等基础功能。例如SYN5305型晶振测试仪支持无源晶振和有源晶振测试，包括大多数常用贴片和直插封装，多种晶振供电电压0.6V-28VDC连续可调，涵盖大多数电子产品晶体测试，广泛应用于邮电、通信、广播电视、学校、研究所及工矿企业对于晶振的验证或筛选。

1. 功能拓展性
2. 考虑测试仪是否能根据未来需求进行功能扩展。比如随着生产规模扩大或产品类型增加，可能需要测试更多特殊参数，如晶振的老化特性、抗电磁干扰能力等。一款具备功能拓展潜力的测试仪，能通过软件升级或添加模块的方式，适应不断变化的测试需求，避免因功能不足而重新购置设备。

3、性能指标维度

测量精度：频率测量精度是关键指标。对于一般消费类电子的晶振测试，精度达到 ±1ppm（百万分之一）左右可能就能满足需求；但在高精度通信、航空航天等领域，通常需要 ±0.1ppm 甚至更高的精度。此外，其他参数如相位噪声测量的分辨率、频率稳定性测试的时间精度等，也都要符合实际应用场景的严苛要求。

测试速度：在大规模生产场景中，测试仪的测试速度直接影响生产效率。快速的测试速度可以实现晶振的批量快速检测，减少生产线上的等待时间。一些高端测试仪能够在数秒内完成多项参数的综合测试，极大地提高了生产效率。

稳定性：测试仪自身的性能稳定性至关重要。长时间连续工作时，其测量结果应保持稳定，不会出现较大波动。可参考仪器制造商提供的长期稳定性数据，或者向使用过该型号测试仪的其他企业了解实际使用中的稳定性表现。

4、使用便捷性维度

操作界面友好性：操作界面应简洁直观，易于上手。例如西安同步的SYN5305型有源无源晶振测试仪或SYN5306型石英晶体测试仪对于生产线工人或非专业测试人员来说，复杂难用的界面会增加操作难度和出错概率。具备图形化显示、触摸操作功能的界面，能让操作人员更快速地设置测试参数、查看测试结果。

5、预算维度

初始购置成本：根据企业的财务预算，在满足测试需求的前提下，对比不同品牌、型号测试仪的价格。但要避免只关注价格而忽视性能和质量，因为低价产品可能在功能、精度或可靠性方面存在不足，后期可能需要投入更多成本进行维护或重新采购。

四、小结

石英晶振测试仪的选购，本质是 “需求与供给的精准匹配”—— 从测试对象的参数要求，到使用场景的效率要求，再到成本与服务的综合考量，每一个环节都需细致权衡。选对了测试仪，不仅能保障晶振质量，更能为电子设备的 “精准运行” 筑牢根基。
