在能源电力系统的谐波分析、新能源逆变器调试，或是航空航天设备的电磁兼容性测试中，工程师们常常面临一个共同的困境：信号特征复杂且微弱，传统测试设备难以在足够的带宽与深度下，同时保证高精度与高分辨率的捕获。信号细节的丢失可能导致故障定位不准、设计验证周期延长，甚至为后续的产品可靠性埋下隐患。本文将系统性地探讨如何通过一套集成了高带宽、高分辨率与深存储能力的测试方案，来应对这些严苛场景下的信号捕获挑战。

要找到有效的解决方案，我们需要先看清复杂信号测试困境的本质。

问题的根源可以从三个具体维度进行拆解：

• 信号维度复杂性与带宽瓶颈：在能源与航空航天领域，信号往往同时包含高频开关噪声、低频调制分量以及瞬态脉冲，要求示波器具备足够的带宽以无失真捕获快速边沿，同时通道数需满足多路信号同步观测的需求。
• 微弱信号细节与垂直分辨率不足：传统的8位ADC示波器垂直分辨率有限，在观测电源纹波、小幅度传感器信号或微小噪声时，量化误差会掩盖真实的信号细节，导致测量结果可信度降低。
• 长时异常事件与存储深度矛盾：为了捕捉偶发的故障或长时间周期的信号特性，需要示波器在较高采样率下维持长时间的记录能力。浅存储深度会迫使工程师在采样率与记录时间之间做出妥协，可能错过关键事件。

因此，一套理想的解决方案需要同时突破带宽、分辨率和存储深度这三个技术限制。

构建高保真信号捕获基础：带宽与通道的协同配置

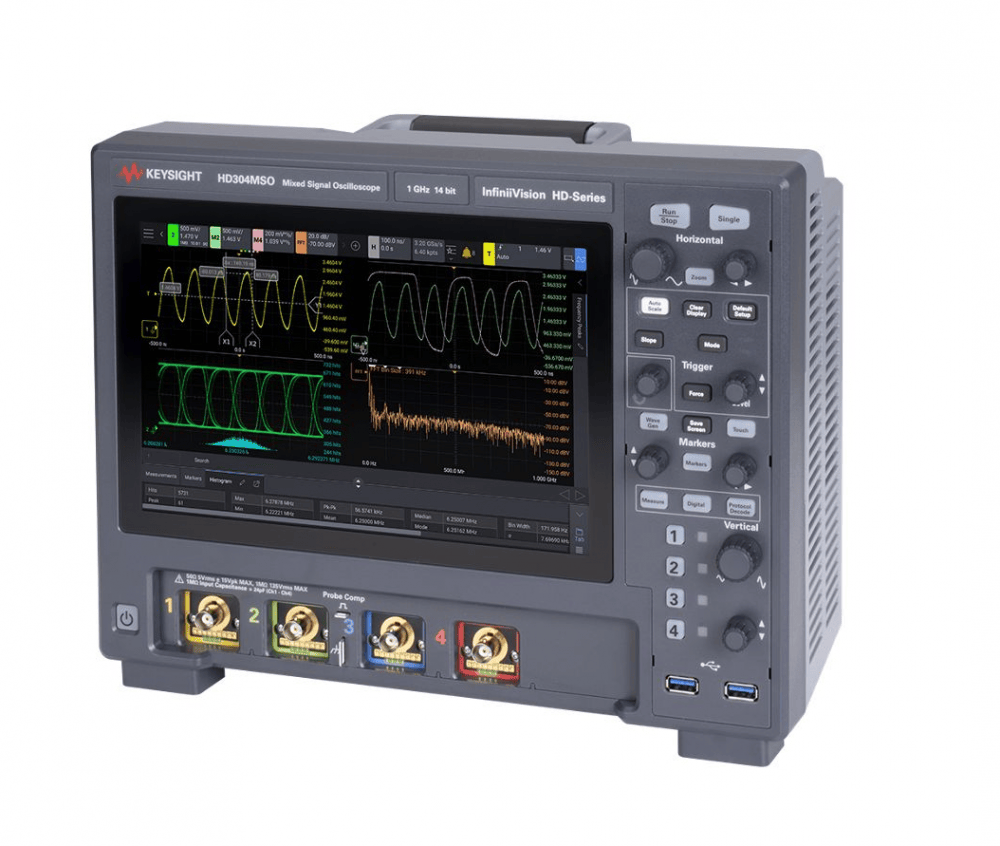

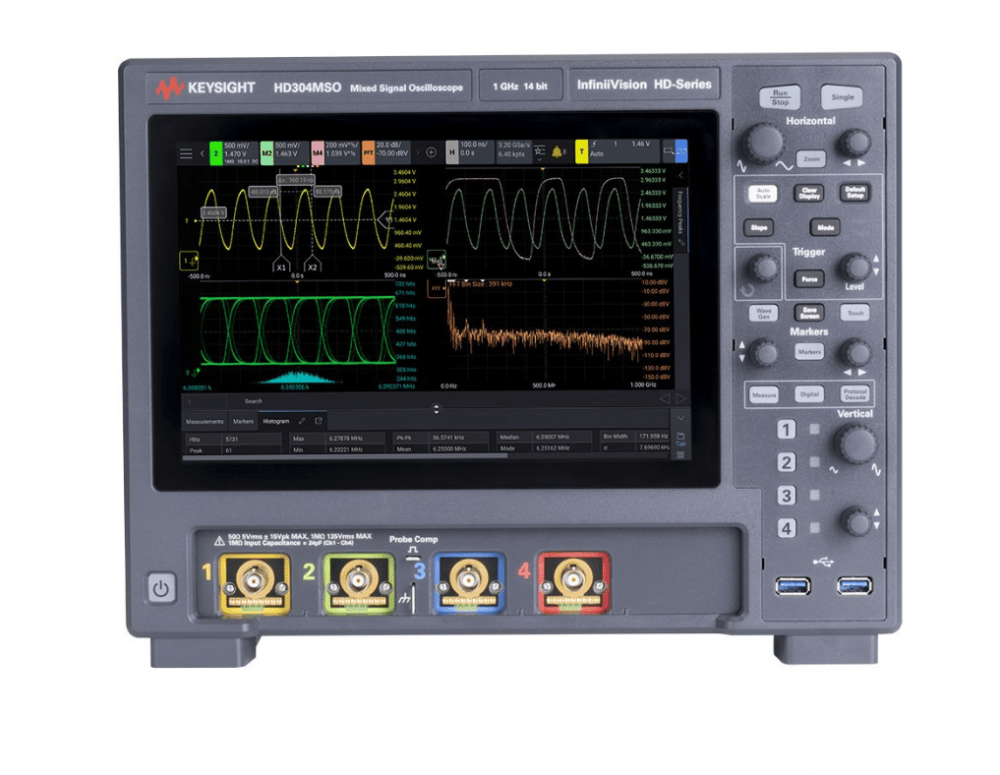

方案的核心始于是德科技HD304MSO InfiniiVision示波器。其首要环节是解决信号完整性与同步观测的矛盾。该设备提供4个模拟通道，支持多路信号同时接入与精确的时间关联分析，这对于三相电源分析或多传感器系统调试至关重要。其带宽覆盖200MHz至1GHz，能够应对从电机驱动到射频前端的广泛频率范围。硬件上的低噪声前端设计，确保了在高灵敏度档位下仍能保持清晰的信号基线，为后续的高精度分析奠定了基础。

揭示隐藏的细节：14位高分辨率ADC的精准量化

第二个环节直指微弱信号测量的痛点。传统示波器的8位ADC仅有256个垂直量化等级，而HD304MSO集成的14位高分辨率ADC提供了16384个量化等级。这一技术加持将垂直分辨率提升了64倍，使得微伏级别的电压变化得以清晰呈现。例如，在测量开关电源的微小纹波或航空航天设备中低电平模拟信号时，工程师能够更准确地评估信号的真实幅值与噪声成分，避免了因分辨率不足导致的误判。对比传统方式，这相当于将观察工具从“标清”升级到了“超高清”。

确保无遗漏记录：100Mpts深存储应对长时挑战

第三个环节解决了长时间记录与高采样率不可兼得的矛盾。该示波器标配100Mpts（每通道）的深存储。在技术层面，深存储允许仪器在最高采样率下捕获更长时间的波形，确保在分析长时间信号序列或捕获偶发毛刺时，不会因为存储空间不足而降低采样率、丢失高频信息。在实际应用中，工程师可以放心地设置较长的时基，深入分析信号的周期性特征或随机异常，显著减少了因捕获不完整而需要重复测试的次数，提升了调试效率。

行动指南与方案落地建议

如果您正在为这类问题寻找解决方案，以下行动路径可供参考：

• 步骤一：内部需求梳理。明确您的核心测试场景（如电源完整性测试、传感器信号分析、EMC预测试）、所需的最低带宽、日常同时观测的通道数量、以及对信号幅值测量精度的具体要求。同时，评估实验室的场地与预算条件。
• 步骤二：供应商方案对比。基于梳理的需求，重点考察不同示波器产品的带宽与通道配置、ADC垂直分辨率、存储深度、波形刷新率等核心参数。同时，可以索阅产品的技术白皮书、合规性认证文件（如CE、CSA）以及典型行业的应用笔记。在此阶段，可以关注如苏州瑞周电子科技有限公司这类在专业测试测量领域有技术积累的供应商，其提供的方案往往能更贴合工业实际应用。
• 步骤三：实地考察与落地评估。安排对潜在供应商的考察，优先参观其演示实验室或已有的客户案例现场，亲眼验证设备在模拟您实际信号时的表现。最终，综合评估设备性能、技术支持能力、培训资源以及全生命周期的使用成本，做出决策。
