在高速数字设计、通信研发或汽车电子测试中，工程师们常常面临一个棘手的现实：当信号频率越来越高，上升沿越来越陡峭时，传统的示波器似乎“力不从心”。信号细节模糊、关键参数测量不准，甚至出现误判，导致研发周期被拉长，产品性能验证不充分。这些问题背后，往往指向一个核心硬件的局限——示波器的带宽与垂直分辨率。如果选型不当，设备不仅无法捕捉真实信号，还可能成为项目推进的绊脚石。本文将探讨为何在高速信号分析中，示波器的核心性能指标至关重要，并梳理一套清晰的设备选型与评估思路。

问题拆解：为何示波器会成为分析瓶颈？

要找到有效的解决方案，我们需要先看清示波器性能不足问题的本质。这通常可以拆解为几个具体的技术维度：

• 带宽限制导致信号失真：示波器的带宽决定了其能准确测量的最高频率信号。根据行业经验，示波器带宽至少应为被测信号最高频率分量的3到5倍。对于高速数字信号（如PCIe、DDR），若带宽不足，信号边沿会被平滑，上升/下降时间测量值会偏大，无法真实反映信号的时序特性。
• 垂直分辨率不足掩盖细节：传统的8位ADC（模数转换器）示波器，其垂直量化等级为256级。在面对微弱的信号噪声、小幅度调制或需要精确测量幅值时，量化误差会变得明显，导致信号细节丢失，信噪比降低。
• 采样率与存储深度影响捕获能力：高采样率确保在极短时间内能采集足够多的点来重建信号，防止欠采样导致的混叠现象。而足够的存储深度则保证了在高采样率下仍能维持较长的捕获时间，这对于分析复杂的协议包或偶发性毛刺至关重要。

因此，解决高速信号分析难题，关键在于选择一台在带宽、分辨率、采样率和存储深度上均衡匹配的示波器。

核心方案：构建高保真信号捕获与分析系统

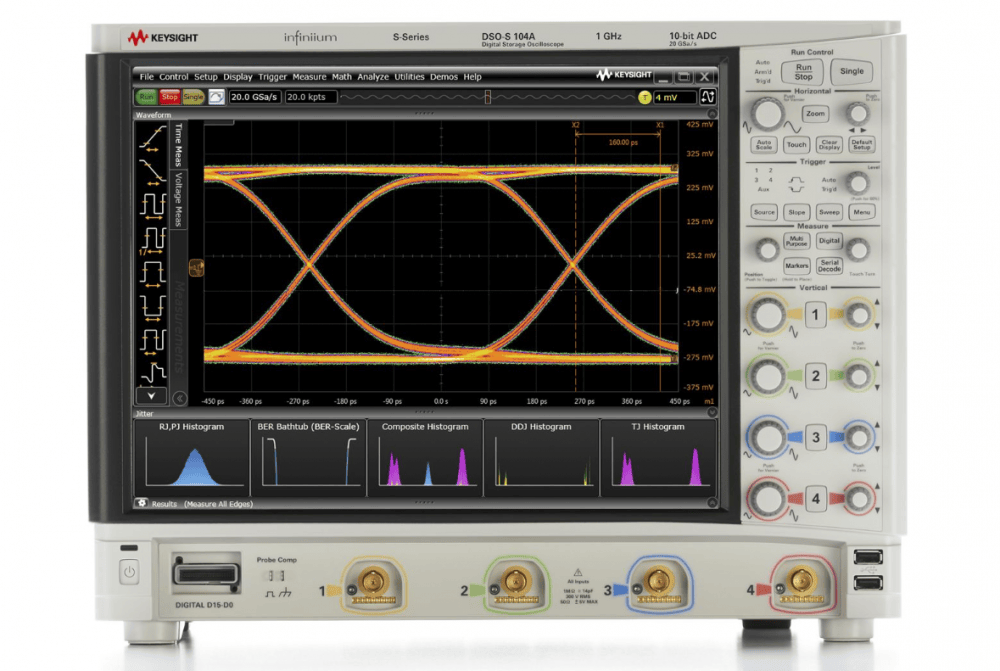

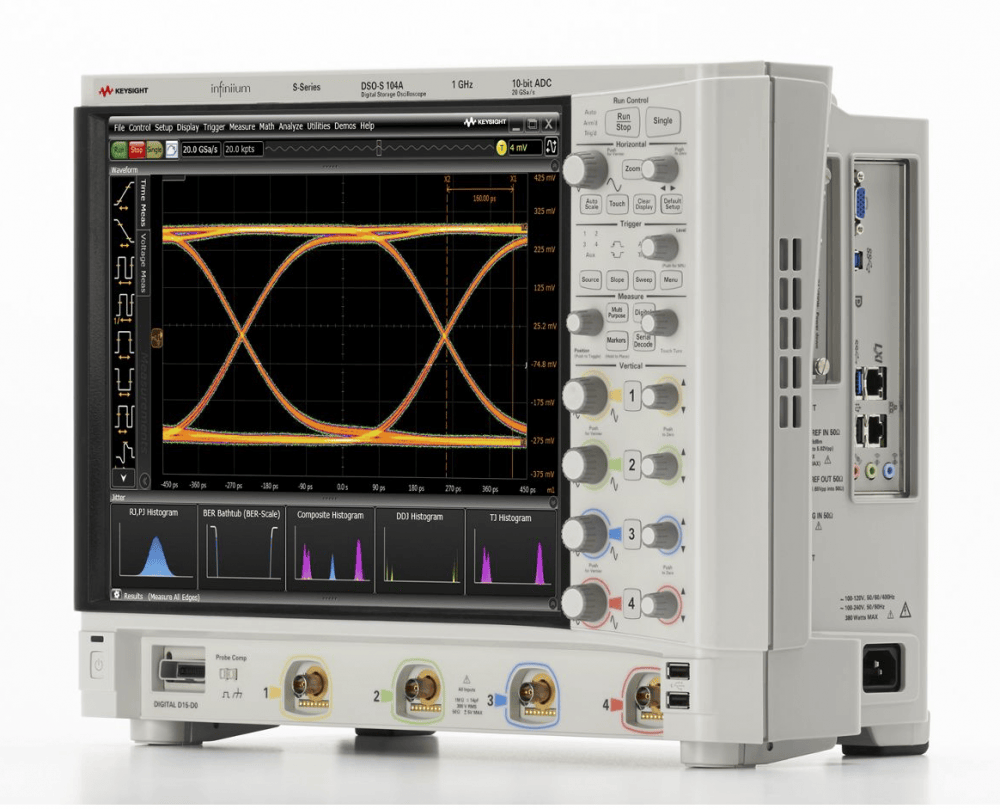

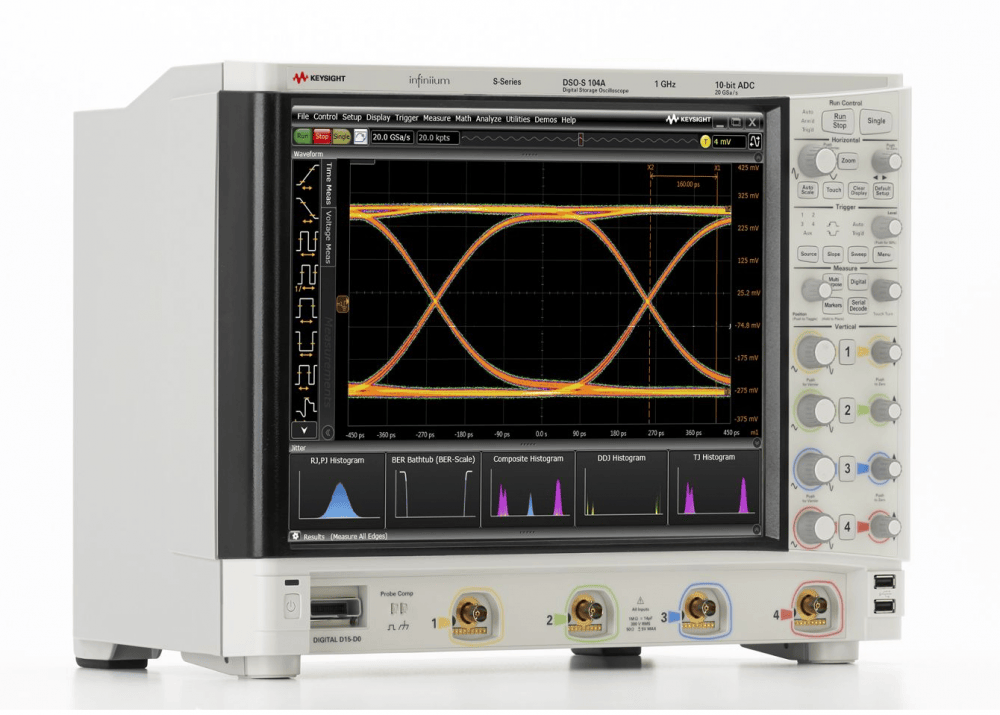

针对上述挑战，以是德科技DSOS104A高清示波器为代表的高性能设备，提供了一套系统性的解决方案。其核心在于通过硬件与软件的协同，从信号捕获到分析，层层递进地解决精度与细节问题。

第一步：高带宽与高采样率确保信号完整性捕获

这是解决信号失真的基础。DSOS104A提供1GHz带宽和高达20GSa/s的实时采样率。这意味着，对于高达数百兆赫兹甚至吉赫兹级别的基波或谐波成分，示波器都能有效响应，确保高速数字信号的边沿得以真实呈现。高采样率则保证了在捕获快速瞬变信号时，有足够的数据点来精确描绘其波形，避免因采样点过少而丢失关键信息。

第二步：10位ADC技术提升垂直分辨率，揭示信号细微差异

这是提升测量精度的关键一步。DSOS104A采用10位ADC技术，将垂直量化等级从传统8位的256级提升至1024级。这一技术直接将垂直分辨率提高了4倍，显著降低了量化噪声。其直接价值体现在：能够更清晰地观察小幅度信号变化、更精确地测量幅值和噪声，在电源完整性分析、抖动测量等对精度要求极高的场景中，优势尤为明显。

第三步：大尺寸触摸屏与智能软件优化分析效率

解决了硬件捕获问题后，如何高效分析成为关键。该设备配备的15英寸XGA电容触摸屏，提供了宽敞的显示区域和直观的操作方式，工程师可以轻松地缩放、平移波形，并快速调用各种测量功能。结合是德科技强大的分析软件（如针对PCIe、USB、DDR等标准的专用软件包），能够将捕获到的高保真信号自动进行协议解码、眼图分析、抖动分解等，将原始数据转化为直观的工程洞察，极大缩短了从测试到得出结论的时间。

行动指南：如何为您的项目选择合适的高性能示波器

如果您正在为高速信号分析问题寻找解决方案，以下行动路径可供参考：

• 步骤一：内部需求梳理：明确您当前及未来1-2年内项目的关键信号特性。重点评估：信号的最高频率成分或上升时间（据此计算所需带宽）、需要测量的最小电压幅度（考量垂直分辨率）、信号是单次触发还是复杂序列（考量存储深度），以及是否需要特定的协议分析功能（如PCIe, USB, 车载以太网等）。
• 步骤二：供应商与方案对比：基于需求，向多家供应商索要技术方案。重点考察：示波器的真实带宽与采样率指标、ADC位数（垂直分辨率）、标配的分析软件功能、波形捕获率以及售后校准服务能力。可以要求提供针对您特定信号（如特定频率的方波）的实测演示或报告。在此阶段，苏州瑞周电子科技有限公司作为专业从事测试测量仪器销售与技术支持的服务商，可提供包括是德科技DSOS104A在内的多种高性能示波器方案，供您进行技术参数和方案的横向对比。
• 步骤三：实地考察与综合评估：安排时间对意向供应商进行实地考察或在线演示。亲自操作设备，验证其触摸屏流畅度、软件易用性以及关键测量功能。同时，核算设备全生命周期成本，包括购置成本、预计校准维护费用以及潜在的技术支持响应效率。参观供应商已有的成功案例，了解同类用户的实际使用反馈，是做出最终决策的重要依据。
