TW-C928B传感器教学实验台

各位机电系的同行老师们好，今天想和大家聊聊我们实训室里的一款“利器”——TW-C928B传感器教学实验台。

一、产品概览：传感器教学的“一站式平台”

TW-C928B传感器教学实验台，是专门为中专和职业院校的传感器及教学实验而开发的专业教学实验设备。它适配多门核心专业课程教学，可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”以及“传感器与测控技术”等课程的教学实验。

作为职业院校的老师，我们的目标是培养具有扎实专业基础和较强实践能力的复合型工程人才。TW-C928B传感器教学实验台正是实现这一目标的有力工具。

1. 主要技术参数与构成

这套设备的技术规格相当扎实，输入电源为AC220V±5% 50±1Hz，额定电流≤5A，功耗仅为100VA，节能且稳定。设备的整机尺寸为1600×750×1100mm，台面布局紧凑，放实训室里不占地方。

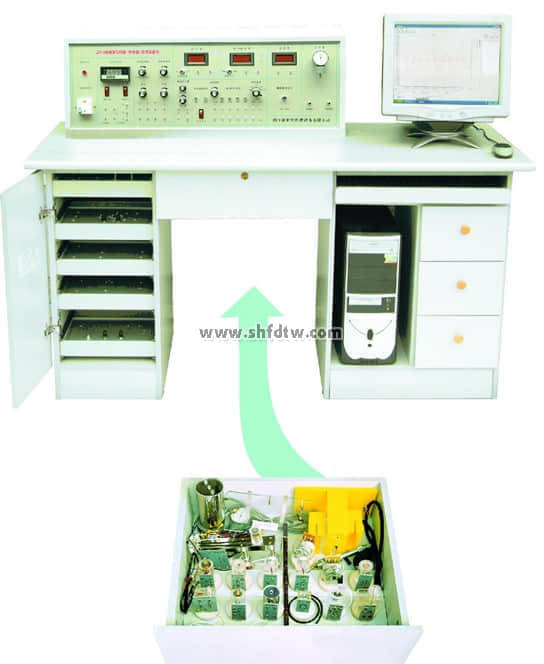

在硬件构成上，TW-C928B主要由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌这六大部分组成，从上到下每个环节都考虑得非常周到。

二、破解教学痛点：从理论到实践的无缝衔接

在日常教学中，很多老师都遇到过“学生光看PPT，根本想象不出传感器内部长啥样”的困境。TW-C928B传感器教学实验台专门针对这一痛点做了优化。

首先，它的传感器外壳采用透明有机玻璃制成，内置精密结构一目了然，学生做实验时能看得见“芯”，学习效果和感性认识大大增加。

其次，TW-C928B传感器教学实验台的所有转换电路板都采用模块式结构。每个模块上直接印有转换原理图与接线口，学生接线时顺着图走，既减少了失误，也加深了对电路原理的理解。而且这套系统搭载了28种传感器，涵盖了从电阻式、电容式、电感式、霍尔式到超声波、气敏、湿敏、热释电红外等多种常见传感器，几乎涵盖了工业现场常用的全部传感类型，老师们可以根据课程需要灵活增减实验项目。

三、实验环境与全流程训练

TW-C928B传感器教学实验台配备的实验环境非常齐全，最让我满意的是它自带的“三源系统”。我们一起来看看：

• （一）转动源：由0-12V直流电源驱动，转速可在0~2400转/分范围内无级调节。这个转速和我们接触过的自动化流水线上输送带的实际转速非常接近，学生做光电式传感器测速实验时，能观察到真实的旋转反馈，动手测量的效果比光看原理图好太多了。
• （二）加热源：采用16V交流电加热，配合高精度PID调节仪，温控范围0~150℃，控制精度可达±0.5℃。学生用热电偶和热电阻做温度控制实验时，能看到仪表上的数值实时变化，理论课上讲的“冷端补偿”一下子就理解了。
• （三）振动源：频率1-30Hz连续可调，共振频率在13Hz左右。配合压电加速度式传感器测振，学生可以直观感受共振现象，甚至能听到共振时那特有的“嗡嗡”声。

除了硬件，TW-C928B还配备了强大的数据采集与处理系统。TW-C928B传感器教学实验台基于ARM架构，支持RS232和USB接口，采样周期从1毫秒到100毫秒多档可选，具备单次采样与连续采样功能。配套的软件界面友好，可以进行实验项目选择、数据采集、特性曲线分析、比较以及文件存取打印等操作。

现在很多工厂都是智能化的，我们的学生必须会看数据会分析。学生在做位移特性实验时，用软件绘制出非线性曲线，再和理论值比较分析，这种数据处理能力才是面向未来的核心竞争力，比单纯记住公式有价值得多。

四、丰富的实训项目

这里列举一些该校老师常用的实验项目类别，大家可以看出它的覆盖面有多广：

• 电阻式传感器实验：涵盖单臂电桥、半桥、全桥性能实验及其比较实验，以及振动实验、电子秤实验等。
• 电容与电感式传感器实验：包括变面积式与差动式电容特性实验、差动变压器特性及性能实验、激励频率影响等。
• 光电与霍尔传感器实验：包括光电式传感器转速与方向测量实验、接近式霍尔传感器、霍尔转速与振动测量实验等。
• 电涡流、温度与压力传感器实验：包括电涡流位移特性与被测体材质影响实验、多种热电偶与热电阻的温度控制实验、压阻式压力传感器特性与差压测量实验等。
• 其他前沿传感器实验：还包括光纤传感器位移/振动/转速实验、超声波位移及应用实验、气敏传感器原理实验、湿敏传感器原理实验及热释电红外传感器实验等。

五、主要用途与就业衔接

使用TW-C928B传感器教学实验台，不仅能完成教学大纲规定的所有验证性实验，还能通过综合性实验和创新性设计，培养学生的自主创新能力。设备配有漏电保护和短路保护功能，就算学生刚开始接线不太熟练，也不会轻易损坏仪器，既保护了资产，也让学生敢动手、愿意动手。

选择合适的教学设备，就是帮学生获取受益终身的工程技能。随着工业4.0和智能制造的推进，社会对掌握传感器的复合型人才需求量激增，TW-C928B传感器教学实验台作为学生从学校迈进工业自动化领域的桥梁，其价值不可估量。各位老师如果正在筹建新的测控实训室，TW-C928B传感器教学实验台绝对是一个值得参考的选择。从这几年我们学校的实际使用反馈来看，它是性价比极高且非常耐用的坚实教学伙伴。
