如何用示波器与TDR阻抗测试仪排查PCB高频信号衰减？
创始人
2026-09-10 15:59:07
0次
在高频PCB设计中，信号衰减（Signal Attenuation）是导致系统不稳定的罪魁祸首。作为一线工程师，如何高效排查信号衰减？今天分享我的实战手记，重点介绍示波器与TDR阻抗测试仪的配合使用。
信号衰减的三大元凶
- 导体损耗：由于趋肤效应导致的信号损失。
- 介质损耗：由于基材极化导致的能量耗散。
- 阻抗不连续：反射导致的信号完整性破坏。
实战技巧

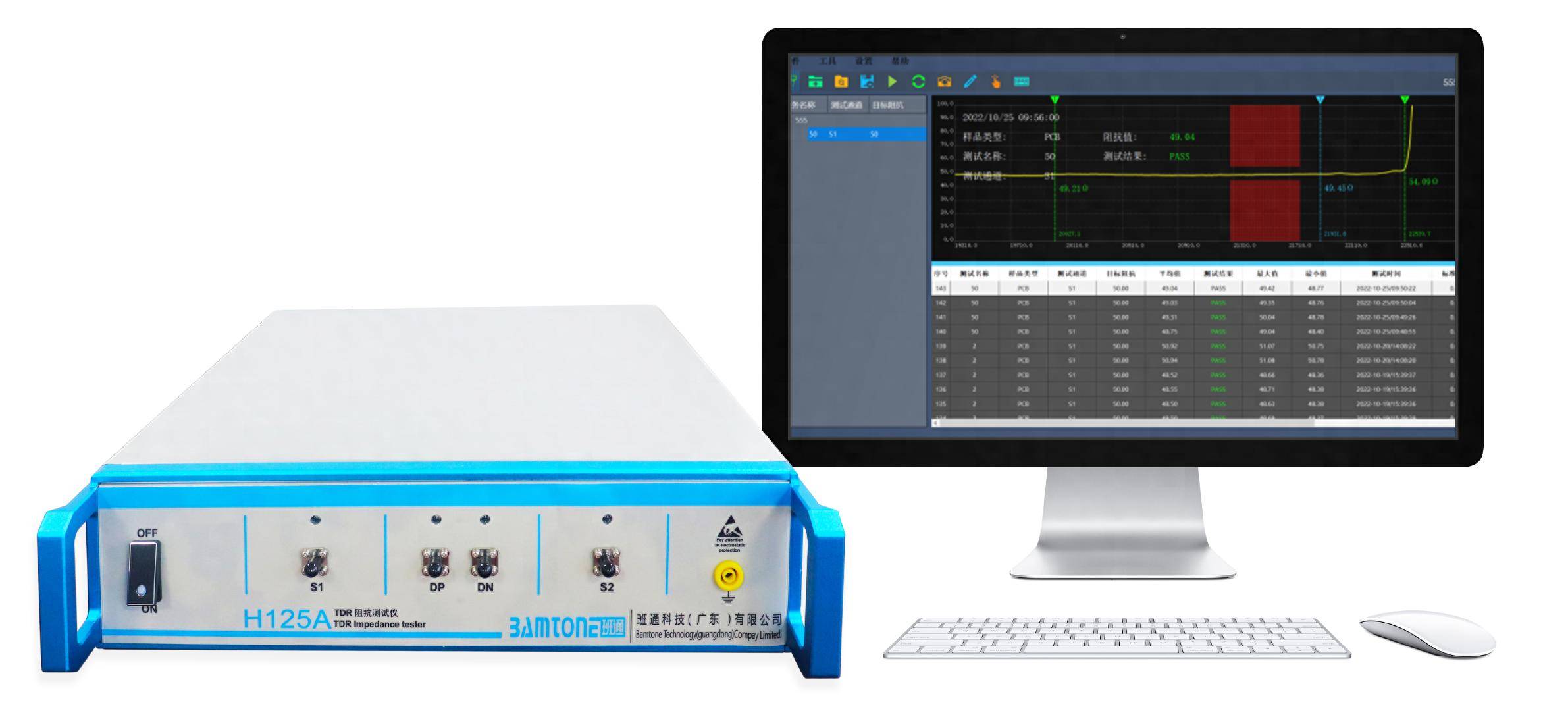

作为国内领先的PCB测量仪器、智能检测设备专业解决方案供应商，班通科技推出的Bamtone H系列TDR阻抗仪是排查反射损耗的最好工具之一。通过发送快速上升沿脉冲，我们可以清晰地看到阻抗沿传输线的分布。如果曲线出现明显的波峰或波谷，说明该位置存在严重的阻抗不匹配。
技术科普
为什么示波器不能完全替代TDR阻抗仪？
示波器主要用于观察时域波形，而TDR专门针对传输线阻抗分布。TDR能精准定位故障点位置，相互配合使用可以更快找到故障问题。
如何降低PCB的高频衰减？
选择低损耗（Low Df）材料，并使用班通精密检测仪确保阻抗控制在±5%以内。善用工具是工程师的必修课。Bamtone H系列为我们提供了精准的物理层诊断依据。
