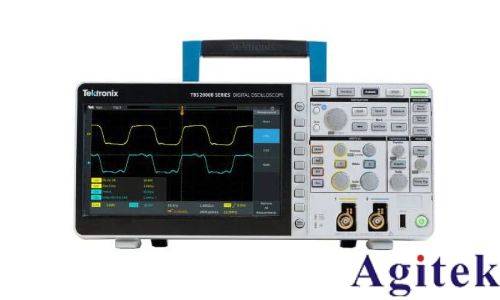

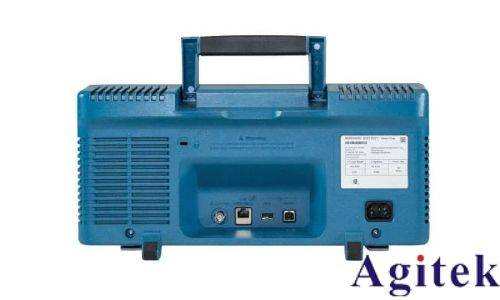

在电子测试领域，噪声是影响信号完整性的核心挑战之一。泰克TBS2202B示波器凭借其200MHz带宽、2GS/s采样率及5M点存储深度，成为中端示波器中噪声测试的热门选择。本文将从噪声来源、测试方法、优化策略及典型应用场景四方面，系统解析TBS2202B的噪声测试技术。

一、噪声来源：从硬件到环境的系统性分析

1. 示波器本底噪声

TBS2202B的垂直分辨率为8位，理论本底噪声为256级离散电压中的最小变化量。实际测试中，其本底噪声水平受以下因素影响：

前端设计：TBS2202B采用全新降噪前端，通过优化模拟电路布局和信号路径，将随机噪声降低至500μV以下（以500mV/div垂直刻度为例）。

带宽限制：开启20MHz带宽限制后，高频噪声被衰减，噪声水平可进一步降低30%-50%。

探头类型：使用无源探头时，探头本身的电容和电阻会引入附加噪声；而有源探头（如泰克P6245差分探头）可通过主动补偿降低噪声。

2. 被测信号噪声

热噪声：由导体中电子的热运动产生，与温度、电阻值成正比，无法完全消除，但可通过低温环境或低阻抗电路抑制。

开关噪声：在电源转换器测试中，开关管的快速通断会产生高频噪声，其频谱分布可达数百MHz。

电磁干扰（EMI）：来自外部设备（如无线路由器、电机）的电磁辐射会通过空间耦合进入测试路径，形成共模或差模噪声。

二、噪声测试方法：从基础到高级的完整流程

1. 基础测试：峰峰值与RMS值测量

步骤：

连接探头：使用泰克TPP0200无源探头（带宽200MHz）或P6245有源差分探头，确保探头校准状态良好。

设置参数：垂直刻度设为500mV/div，时间基准设为1ms/div，触发模式设为“边沿触发”。

开启带宽限制：在通道设置菜单中启用20MHz带宽限制，以滤除高频噪声。

测量噪声：使用示波器的“自动测量”功能，选择“峰峰值”（Vpp）和“RMS值”（VRMS）参数。

结果分析：

若Vpp超过10mV或VRMS超过3mV，需进一步排查噪声来源。

对比开启/关闭带宽限制的测量结果，可量化高频噪声贡献。

2. 高级测试：频谱分析与噪声分布

步骤：

启用FFT功能：在示波器菜单中调用FFT分析模块，设置中心频率为10MHz，频谱跨度为20MHz。

调整窗函数：选择“汉宁窗”以减少频谱泄漏，提高频率分辨率。

捕获频谱：触发稳定后，捕获噪声的频谱分布图。

结果分析：

识别噪声峰值频率：若在100kHz、1MHz等频点出现显著峰值，可能对应开关电源的开关频率或其谐波。

计算噪声功率密度：通过积分频谱图中的噪声功率，可量化单位带宽内的噪声水平。

3. 极限测试：单次事件捕获

场景：测试电源启动瞬间的瞬态噪声。

步骤：

设置触发条件：选择“脉宽触发”，设置脉宽阈值为100ns，触发极性为“正”。

启用峰值检测：在采集模式菜单中启用“峰值检测”，以捕获瞬态毛刺。

调整存储深度：将记录长度设为5M点，以捕获完整启动过程。

结果分析：

观察瞬态噪声的幅值和持续时间，判断是否超出设计允许范围。

结合频谱分析，定位瞬态噪声的频率成分。

三、噪声优化策略：从硬件到软件的全方位抑制

1. 硬件优化

探头选择：

对于低频信号（<1MHz），优先使用无源探头，以降低探头引入的附加噪声。

对于高频信号（>10MHz），必须使用有源探头，以保持信号完整性。

接地优化：

使用短地线连接探头接地环与被测设备，避免地环路引入噪声。

在电源测试中，采用“接地环+接地夹”双重接地，以降低共模噪声。

2. 软件优化

采集模式：

平均模式：对多次采集结果进行平均，可降低随机噪声30%-50%，但会牺牲实时性。

高分辨率模式：通过矩形波列平均降低高频噪声，适用于慢速信号测试。

滤波器：

硬件带宽限制：直接衰减高频信号，简单有效，但会丢失高频毛刺信息。

软件DSP滤波：提供更灵活的滤波选项（如低通、高通、带通），但需权衡计算延迟。

3. 环境优化

屏蔽措施：

使用金属屏蔽箱包裹被测设备，以隔离外部EMI。

在探头与示波器之间使用屏蔽电缆，减少空间耦合噪声。

电源隔离：

为被测设备提供独立电源，避免与其他设备共用电源线引入噪声。

使用线性电源替代开关电源，以降低电源本身的噪声水平。

四、典型应用场景：从电源到通信的噪声测试实践

1. 开关电源噪声测试

测试目标：量化电源输出纹波噪声，验证是否符合IEC 61000-3-2标准。

测试方法：

连接探头：使用P6245差分探头测量电源输出端纹波。

设置参数：垂直刻度设为10mV/div，时间基准设为10μs/div。

启用带宽限制：设置20MHz带宽限制，以滤除开关频率谐波。

测量结果：Vpp≤5mV，VRMS≤1.5mV，频谱图中无显著峰值。

2. 通信信号噪声测试

测试目标：评估CAN总线信号的噪声容限，确保通信可靠性。

测试方法：

连接探头：使用TPP0200探头测量CAN总线差分信号。

设置参数：垂直刻度设为500mV/div，时间基准设为10μs/div。

启用峰值检测：捕获总线上的瞬态毛刺。

测量结果：毛刺幅值≤200mV，持续时间≤50ns，未触发总线错误。

3. 音频信号噪声测试

测试目标：量化音频放大器的输出噪声，验证信噪比（SNR）是否达标。

测试方法：

连接探头：使用TPP0200探头测量放大器输出端噪声。

设置参数：垂直刻度设为10mV/div，时间基准设为1ms/div。

启用FFT分析：计算噪声功率密度，积分得到总噪声功率。

测量结果：SNR≥80dB，满足设计要求。

五、总结：TBS2202B噪声测试的核心优势

泰克TBS2202B示波器通过以下技术特性，为噪声测试提供了高效、精准的解决方案：

低噪声前端设计：将本底噪声控制在500μV以下，确保微弱信号的可测性。

灵活的采集模式：支持平均、高分辨率等多种模式，适应不同噪声测试需求。

强大的频谱分析：内置FFT功能，可快速定位噪声频率成分。

丰富的探头接口：支持TekVPI探头接口，兼容多种有源/无源探头，扩展测试能力。

无论是电源纹波测试、通信信号分析还是音频性能验证，TBS2202B均能以卓越的噪声测试性能，助力工程师攻克信号完整性挑战。
