概述
BM100-K 系列开关量输入信号隔离器，输入干接点或 NAMUR 型接近开关信号，继电器或晶体管隔离输出。可通过拨码开关设置输出和输入同相或反相逻辑控制，设置开启或关闭线路故障检测功能。该产品需要独立供电，输入、输出和电源三端隔离。
核心功能
- 输入输出隔离：支持干接点或NAMUR型接近开关输入，通过继电器或晶体管实现隔离输出，输入、输出、电源三端隔离。
- 逻辑控制与故障检测：可通过拨码开关设置输入输出同相/反相，支持线路故障检测（断线/短路时触发告警）。
- 宽电源适配：支持20~35V DC或20~265V AC/DC供电，适应多种工业环境。
- 高可靠性设计：绝缘强度≥1500V AC，防护等级IP20，工作温度-20℃~+60℃。

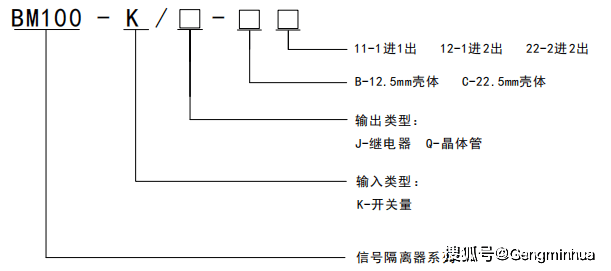

产品型号

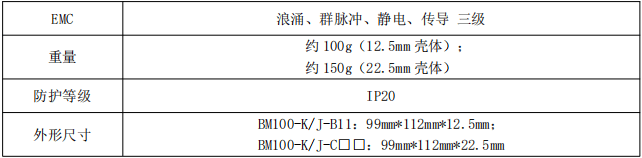

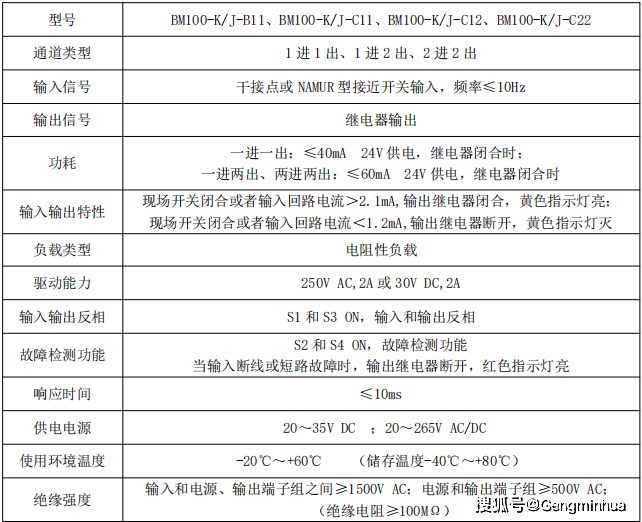

BM100-K/J 系列技术参数
注：开关(I)输入，需将 S2、S4 设置为 OFF 状态，无线路故障检测功能；若需要线路故障检测功能，应在开关两端并联开关(II)，S2、S4 设置为 ON 状态。

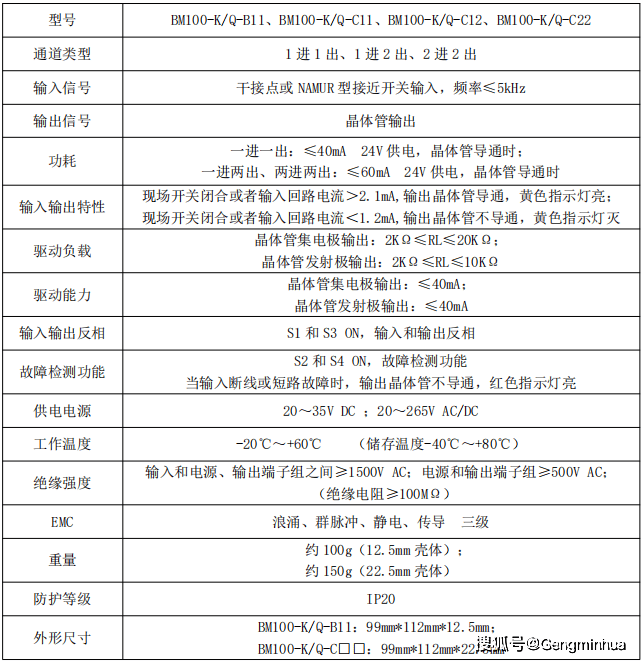

BM100-K/Q 系列技术参数
注：开关(I)输入，需将 S2、S4 设置为 OFF 状态，无线路故障检测功能；若需要线路故障检测功能，应 在开关两短并联开关(II)，S2、S4 设置为 ON 状态。
外形尺寸

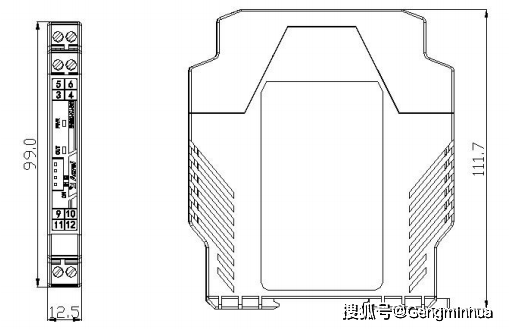

BM100-K/□-B11 壳体尺寸图：

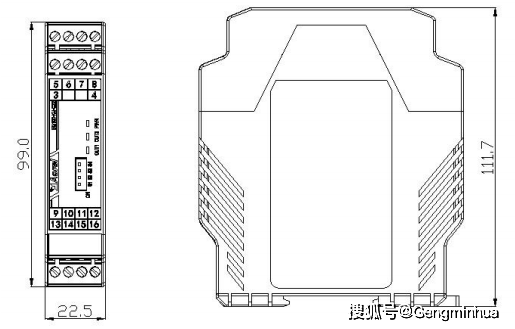

BM100-K/□-C□□壳体尺寸图：
