当英伟达H20芯片进入中国市场，江苏江阴的先进封装产线上，2.5D封装工艺正以±1微米的精度堆叠芯粒。这场发生在毫米尺度上的技术战争，决定了算力芯片的生死。

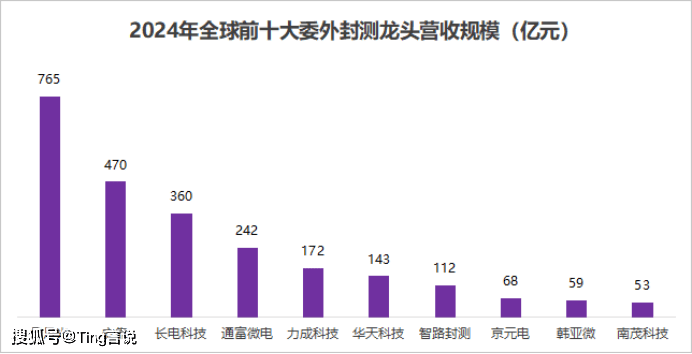

长电科技，这家全球第三的封测巨头，正以40亿商誉为赌注，在存储封测与芯粒集成的双战场构筑中国半导体防线。

40亿商誉的“技术溢价”。

2024年斥资44亿收购晟碟上海，揭开长电的精准算盘。

星科金朋（2015收购），韩国技术遗产，SK海力士20年封测工艺，3D IC封装，硅通孔(TSV)密度达10万孔/cm²，扭亏为盈，营收从收购时9.6亿增至2024年68亿。

晟碟上海（2024收购）。

占全球SSD封装份额35%。AI存储卡位，HBM堆叠封装良率超98%，与长电DRAM技术互补。

“商誉不是负债，是通往未来的门票。”CEO郑力在业绩会上强调。这40亿溢价换回的是：存储封测市占率从12%飙至25%，HBM封装良率反超三星。

XDFOI®工艺的“芯粒魔法”。

在浦东研发中心，长电的封装技术正重构芯片法则。

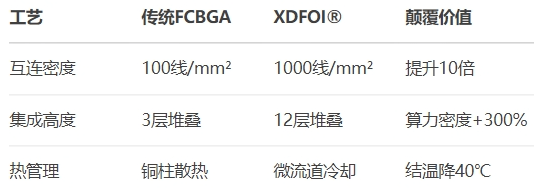

技术矩阵对比。

汽车电子认证霸权。全球首家获ACE认证封测厂，车规级SiP模块失效率＜1ppm，英飞凌/恩智浦核心供应商。

更关键的是量产能力，韩国厂量产1024mm²超大型FCBGA（英伟达H100载体），上海基地月产3亿颗存储芯片，新加坡工厂汽车芯片良率99.999%。

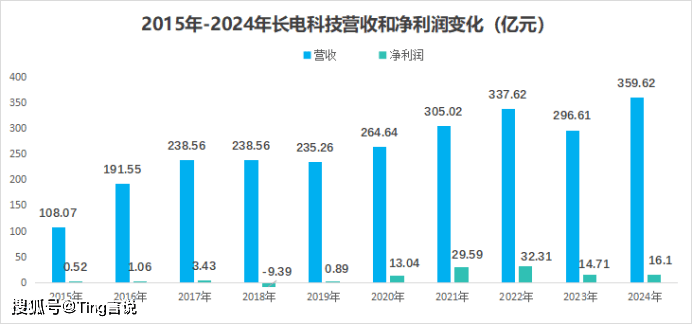

2015-2024年间，长电科技营收从108.07亿增至359.62亿元，净利润从0.52亿大幅增长至16.12亿元。

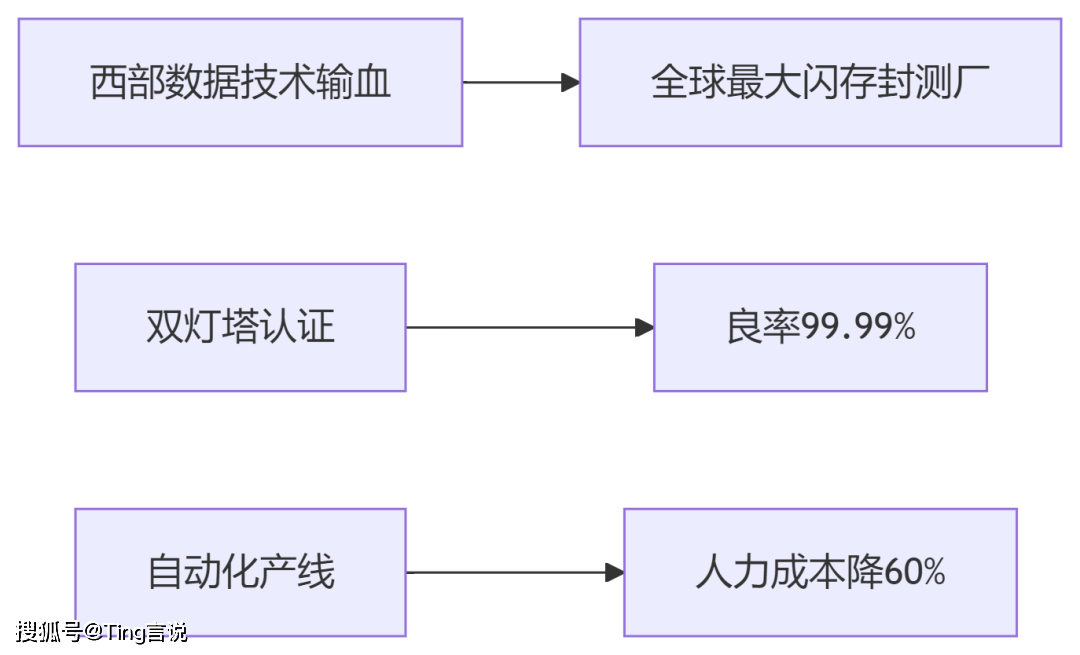

晟碟收购的“闪电战效应”。

当AI引爆存储需求，长电的并购效益立竿见影。

HBM封装核爆，8层堆叠良率98.5% vs 三星96%，热压键合精度±0.8μm，海力士HBM3E独家封测伙伴。

存算一体突破，近存计算模组延迟降至0.5ns，能效比提升5倍，供货壁仞科技BR100芯片。晟碟上海月产能扩充至5000万颗，长电合肥基地投产HBM专用线，2025存储封测营收冲击百亿。

郑力在晟碟工厂举起HBM样品：“这里每颗芯片都是AI算力的加速器。”随着长江存储扩产，长电吃下其70%封测订单。

359亿营收下的技术赌注。

尽管商誉高达40亿，防御体系已然成型。

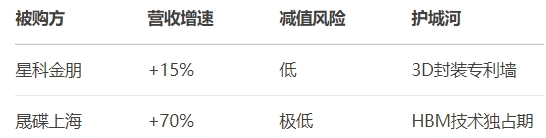

商誉安全边际。

分期付款，44亿收购款分5年支付，首付仅30%减轻现金流压力，晟碟并表首季贡献利润2.1亿。

研发投入回报，17.8亿研发费催生283项专利，XDFOI®工艺获英伟达认证，车规芯片毛利率达45%。

“先进封装每投入1元，可撬动10元芯片价值。”CTO李春兴在技术白皮书揭示本质。随着2.5D封装渗透率从15%提至40%，长电的研发黑洞正转化为技术红利。

Chiplet时代的“积木大师”。

当摩尔定律逼近物理极限，长电的芯粒战略迎来高光。XDFOI®三大杀招。

1. 异构集成：CPU+GPU+HBM自由组合。

2. 弹性设计：芯粒复用使开发周期减半。

3. 成本剃刀：良率提升使成本降30%。

加入UCIe联盟参与标准制定，与通富微电共建芯粒测试平台，为龙芯3A6000提供封装方案。

在江阴实验线，12个芯粒正通过微凸点互连。互连间距40μm（头发丝一半），信号延迟＜0.3ps/mm，热膨胀系数匹配误差＜1ppm。

“未来芯片是拼乐高。”李春兴的比喻正在实现。这款为寒武纪定制的AI芯片，通过芯粒集成使算力密度提升3倍。

毫米尺度上的“中国防线”。

在晟碟上海的无尘车间，第100万颗HBM芯片正在完成堆叠。电子显微镜下，8层DRAM像千层糕般精准对齐。这不仅是封装工艺的胜利，更是中国半导体打破存储桎梏的冲锋号。

从蛇吞象收购星科金朋，到闪电战拿下晟碟上海；从被质疑“天价商誉”到掌握HBM封装命门，从传统封装代工厂到Chiplet技术引领者。长电科技的十年逆袭，正是中国半导体产业链攻坚克难的缩影。

正如最新XDFOI®样品上的铭文：“我们连接的不仅是电路，是智能世界的神经突触。”当AI算力战争进入纳米时代，这场毫米尺度上的对决将决定未来十年的产业格局。
