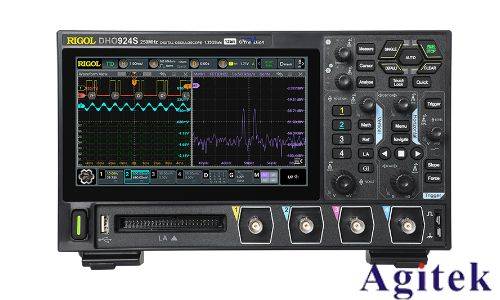

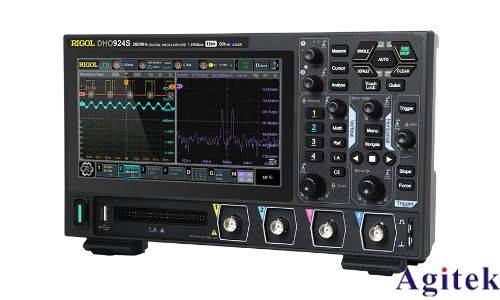

信号完整性测试是现代电子工程中的核心环节，涉及对信号传输过程中的失真、噪声、时序偏差等问题的精确分析与评估。普源DHO924示波器作为一款高性能、多功能数字示波器，凭借其卓越的技术参数与智能化设计，在信号完整性测试领域展现出优异表现。本文将从技术参数、应用场景、操作便捷性及实际案例分析等方面，深入探讨DHO924在信号完整性测试中的关键优势。

一、核心技术参数奠定测试基础

普源DHO924示波器的技术参数为其在信号完整性测试中的表现提供了坚实保障。该示波器具备以下核心性能：

1. 高带宽与采样率：DHO924的模拟带宽高达250MHz，最高实时采样率达1.25GSa/s。这一配置使其能够准确捕捉高频信号的细节变化，满足高速数字电路、射频通信等场景中的信号分析需求。根据奈奎斯特采样定理，其带宽足以覆盖大多数常见信号频率，避免频谱混叠，确保测量精度。

2. 多通道与高分辨率：示波器配备4个模拟通道及16个数字通道，支持多信号同步测量。12bit垂直分辨率较传统8bit示波器提升了4倍动态范围，可更精准区分微小信号差异，尤其适用于低幅度信号或微弱干扰的检测。

3. 大存储深度与高速捕获：50Mpts的最大存储深度与1,000,000wfms/s的波形捕获率，使其在长时间信号监测中仍能保留细节。例如，在分析周期性信号中的瞬态异常时，高捕获率可快速锁定故障波形，避免遗漏关键数据。

4. 先进触发与测量功能：支持边沿触发、脉宽触发、序列触发等多种触发模式，配合内置的频率计数器、幅度测量、抖动分析工具，可快速定位信号畸变点，简化测试流程。

二、信号完整性测试中的典型应用

1. 高速数字信号时序分析

在PCB设计验证或高速接口（如USB3.0、PCIe）调试中，DHO924的多通道同步测量能力尤为重要。通过同时监测数据线、时钟线及控制信号，工程师可直观对比各信号间的时序关系。例如，利用“Phase”测量功能可量化两信号相位差，识别因布线差异导致的信号延迟；而“建立时间与保持时间触发”则能自动捕获时序违规事件，提升调试效率。

2. 电源完整性测试

电源纹波与噪声是影响系统稳定性的关键因素。DHO924的高分辨率与频谱分析功能使其成为电源质量评估的理想工具。通过FFT功能，用户可快速获取电源输出信号的频谱分布，识别开关频率及其谐波成分。例如，在测试开关电源时，示波器能清晰展示MOSFET开关动作引起的纹波峰值，辅助优化滤波电路设计。

3. 电磁兼容性（EMC）预测试

DHO924支持EMC传导抗扰度测试，可模拟高压环境中的射频干扰、浪涌等场景。其1,000,000wfms/s波形捕获率配合频谱分析，能迅速定位电磁干扰源。例如，在评估充电桩的抗干扰能力时，示波器可通过捕获干扰信号的频谱特征，指导工程师针对性调整屏蔽或滤波措施，降低产品认证测试的整改成本。

4. 复杂调制信号解调

面对通信领域的调制信号（如QAM、OFDM），DHO924的12bit高分辨率与深存储功能可完整还原信号包络。结合矢量分析工具，用户可解调信号幅度、相位变化，分析调制误差率。例如，在测试5G射频前端时，示波器能精确展示符号间干扰（ISI）现象，为算法优化提供依据。

三、操作便捷性与智能化设计提升测试效率

1. 直观交互界面：7英寸高清触摸屏搭配Flex旋钮，实现参数设置的一键操作。WebControl远程控制功能支持通过浏览器进行设备配置与数据抓取，尤其适用于多台示波器的集中管理或远程故障诊断。

2. 便携性与供电灵活：仅1.78kg的轻巧机身与Type-CPD供电设计，使其适配移动测试场景。工程师无需依赖固定电源，即可在生产线、现场维修等环境中高效开展工作。

3. 自动化分析工具：内置的数学运算功能（如微分、积分、傅里叶变换）及一键生成伯德图功能，大幅缩短复杂信号的处理时间。例如，在电机驱动系统效率评估中，示波器可自动计算PWM信号的占空比与谐波含量，减少人工计算误差。

四、实际案例分析：电池充放电特性测试

以新能源汽车电池管理系统（BMS）开发为例，DHO924展示了其在信号完整性测试中的综合价值。测试中，示波器同步采集电池充放电电压、电流波形，并利用高采样率记录毫秒级动态变化。通过数学运算功能实时计算电池内阻，结合频谱分析识别充电过程中的高频噪声来源。结果显示，示波器不仅准确捕获了过充保护触发点的电压突变（精度达±0.5mV），还通过谐波分析定位了因MOSFET开关频率偏移导致的能量损耗异常。该案例验证了DHO924在复杂系统动态特性测试中的可靠性。

普源DHO924示波器凭借其高性能参数、多通道同步能力及智能化操作设计，在信号完整性测试中展现了全面竞争力。无论是高速数字信号的时序分析、电源纹波检测，还是EMC预兼容测试，其均提供了精准且高效的解决方案。其紧凑便携的特性进一步拓展了应用场景边界，成为实验室、生产线及现场调试的多用途工具。
