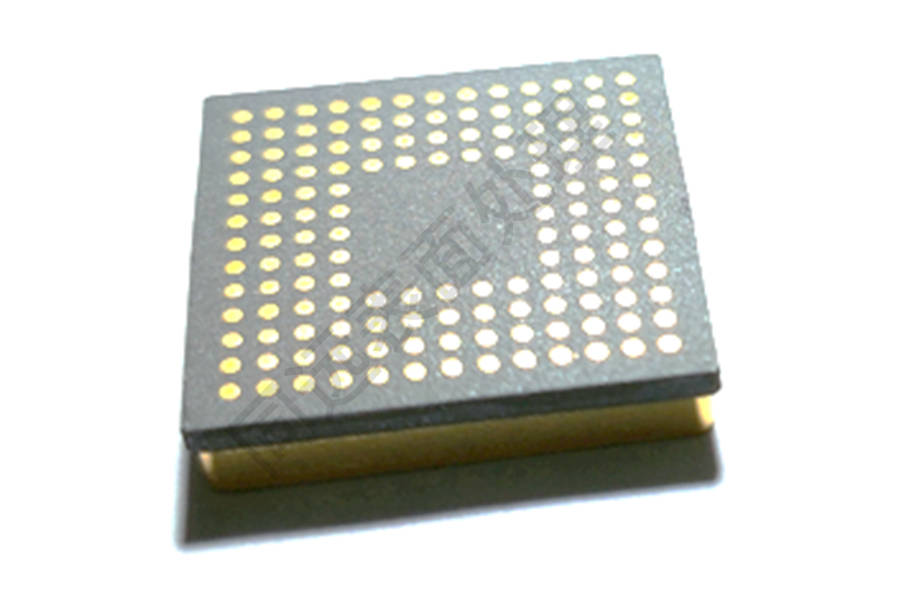

在现代电子产品的内部，隐藏着许多关键的小部件。它们可能小如一粒米，却决定着整个设备的性能与寿命。这些部件，很多都构建在一种特殊的材料上——陶瓷基板。而为了让它们能稳定工作，一项关键的工艺被广泛应用，那就是陶瓷基板镀金。

一、为什么是陶瓷基板？

要理解镀金的重要性，首先要明白陶瓷基板的价值。

与我们常见的塑料或环氧树脂电路板不同，陶瓷基板是由氧化铝、氮化铝等精细陶瓷制成的。它有几个突出的优点：

* 绝缘性好： 陶瓷是优秀的绝缘体，能有效防止电路短路。

* 导热性强： 它能快速将芯片等工作时产生的热量散发出去，防止设备因过热而损坏。

* 稳定性高： 热胀冷缩的变化小，能在高温、高湿等恶劣环境下保持形状和性能的稳定。

* 强度高： 比普通电路板更坚固耐用。

因此，陶瓷基板常被用于高功率LED灯、汽车电子、航空航天设备、5G通信基站等要求苛刻的领域。

二、为什么要在陶瓷上镀金？

陶瓷本身不导电，需要在其表面制作出金属电路才能使用。镀金，就是这最后也是最关键的一步。主要原因有三：

1. 优异的导电性： 黄金是电的良导体。在电路触点或焊盘上镀一层薄薄的黄金，可以确保电流信号传输更顺畅、损耗更小。

2. 卓越的稳定性： 黄金的化学性质非常稳定，几乎不会与空气中的氧气发生反应，也就是说它永不生锈。这保证了电路连接点长期保持光亮如新，接触可靠。相比之下，如果使用便宜的铜，表面很快就会氧化生出一层绿色的铜锈，导致导电性能下降。

3. 良好的可焊性： 在镀金的表面进行焊接（例如焊接芯片），焊点会更牢固、更光滑，焊接过程也更顺利，大大提高了电子元件的组装质量和可靠性。

简单说，给陶瓷基板镀金，不是为了好看，而是为了给精密的电子电路提供一个稳定、可靠、长寿的“工作平台”。

三、镀金的工艺流程：一步都不能错

在光滑且不导电的陶瓷上镀上牢固的金属层，是一个技术活。它主要包含以下几个关键步骤：

1. 表面清洁： 这是所有工作的基础。陶瓷基板必须经过严格的清洗，去除所有油污、灰尘和杂质，得到一个绝对干净的表面。

2. 制作电路图形： 通过类似印刷的技术，在陶瓷基板上用特殊的浆料“画”出设计好的电路图案。这层浆料通常含有钼、锰等金属。

3. 高温烧结： 将印好图案的基板送入高温炉中烧结。在高达上千度的温度下，浆料中的金属颗粒会与陶瓷表面牢固地结合在一起，形成一层致密的金属薄膜。这是实现陶瓷与金属结合的核心环节。

4. 电镀镍层： 在烧结好的金属电路上，先电镀一层镍。镍层的作用像一个“中间人”，既能与底层的金属层紧密结合，又能为后续的黄金层提供理想的附着基础。

5. 电镀黄金： 最后，将基板浸入含有金离子的电镀液中，通上电流。溶液中的金离子就会被吸引到基板表面，还原成金原子，形成一层均匀、致密、光亮的镀金层。技术人员需要精确控制电流、温度和时间，来保证镀层的厚度和纯度。

四、质量是生命线

由于陶瓷基板镀金产品多用于高可靠性领域，质量检查极为严格。每一批产品都要检测镀层厚度、测试结合力是否牢固、检查表面有无划痕或污点。只有完美无瑕的产品，才能被用于制造那些精密的电子设备。

结语

总而言之，陶瓷基板镀金是一项融合了材料科学、化学和电子学的精密技术。它看似只是表面的一层薄金，却是高端电子产品稳定运行的无声守护者。通过这套严谨的工艺，坚硬的陶瓷基板被赋予了卓越的导电性和永恒的稳定性，默默支撑着我们的现代科技生活。
