IPC 标准体系：PCB 行业的通用语言

IPC，即国际电子工业联接协会，是一家全球性的行业协会，致力于制定电子互联行业的标准、规范和技术报告。IPC 制定的标准覆盖了从 PCB 设计、材料选择、制造工艺到产品测试与验收等全产业链环节，为 PCB 行业提供了一套统一的、可遵循的技术规范，成为全球 PCB 制造商、设计人员和采购商之间沟通与协作的通用语言。

IPC 设计标准

IPC - 2221《印制板设计通用标准》：这是 PCB 设计领域的基础标准，它详细规定了 PCB 设计的基本原则、要求和方法。从线路布局、布线规则到元器件的放置，都给出了明确的指导。例如，在布线方面，标准依据不同的电流承载能力和信号特性，对导线宽度、间距以及过孔尺寸等参数提供了计算方法和取值范围。对于 1 安培的电流，在一般情况下，使用 1 毫米宽的导线基本能够满足需求，但在多层 PCB 中，当空间有限时，还需综合考虑电流负载、导线截面积、散热需求和空间限制等多个因素来确定合适的导线宽度。该标准还强调了电磁兼容性（EMC）设计的重要性，指导设计人员如何通过合理的布局和布线，减少电磁干扰，提高 PCB 的抗干扰能力。

IPC - 7351《表面贴装设计与焊盘图形通用要求》：随着表面贴装技术（SMT）的广泛应用，此标准针对 SMT 元件的封装形式、焊盘设计、布局要求等方面做出了细致规定。不同类型的 SMT 元件，如芯片电阻、电容、集成电路等，都有其特定的焊盘尺寸和形状要求，该标准确保了焊盘设计能够与元件封装精确匹配，从而保证良好的焊接质量和电气连接可靠性。

IPC 制造工艺标准

1. IPC - A - 610《电子组件的可接受性》：这是一个在 PCB 制造和组装过程中广泛应用的标准，它详细定义了电子组件（包括 PCB 和元器件）在不同生产阶段的外观、尺寸、焊接质量等方面的可接受标准。对于 PCB 的外观缺陷，如基材表面的露织物、布纹显露、白斑、微裂纹、分层 / 气泡等，标准都图文并茂地说明了在不同应用等级下的允收条件。在 1 级普通消费类产品中，某些轻微的外观缺陷可能是可接受的，而在 3 级汽车、航空航天、医疗等对可靠性和安全性要求极高的领域，则对缺陷的容忍度极低。该标准还对焊接质量进行了严格规范，包括焊接点的形状、尺寸、润湿性等方面的要求，为判断焊接质量是否合格提供了明确依据。

1. IPC - J - STD - 001《焊接电气与电子组件的要求》：此标准专注于焊接工艺，涵盖了焊接材料（如焊锡、助焊剂）的选择、焊接设备的操作规范以及不同焊接方法（如波峰焊、回流焊）的工艺参数要求等内容。在选择焊锡时，标准规定了电子等级焊锡合金的规格需求，包括其化学成分、熔点、机械性能等指标。对于波峰焊和回流焊工艺，标准详细说明了预热温度、焊接温度、焊接时间等关键参数的合理范围，以确保在焊接过程中既能使焊料充分熔化，实现良好的电气连接，又不会因温度过高或时间过长对 PCB 和元器件造成损坏。

IPC 材料标准

IPC - 4101《刚性及多层印制板用基材规范》：该标准对 PCB 制造中使用的各类基材，如覆铜板、半固化片等的性能、质量和规格进行了严格规定。从基材的电气性能（如介电常数、介质损耗因数）、机械性能（如弯曲强度、拉伸强度）到化学性能（如耐化学腐蚀性、吸水性），都给出了详细的测试方法和性能指标要求。不同类型的电子产品对 PCB 基材的性能要求各异，高频高速电路通常需要使用低介电常数、低介质损耗的基材，以减少信号传输过程中的衰减和失真；而对于一些需要承受较大机械应力的应用场景，则要求基材具有较高的弯曲强度和拉伸强度。

IPC - EIAJ - STD - 006A《电子等级焊锡合金、助焊剂和非助焊剂固体焊锡的规格需求》：此标准明确了电子等级焊锡合金、助焊剂以及非助焊剂固体焊锡的技术指标和分类。根据助焊剂中卤化物的含量和活化程度，对有机和无机助焊剂进行了分类，并规定了其在不同应用场景下的使用要求。对于焊锡膏，标准列出了其特征和技术指标需求，包括金属含量、粘滞度、塌散、焊锡球、粘性和沾锡性能等方面的测试方法和标准值，确保焊锡材料能够满足 PCB 焊接工艺的高质量要求。

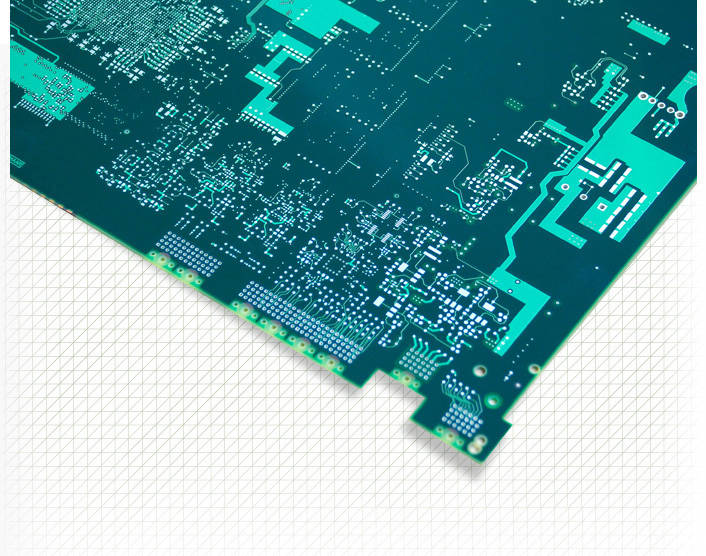

PCB 制造规范：从设计到成品的质量保障

在遵循 IPC 标准的基础上，PCB 制造企业还需制定一系列详细的制造规范，以确保生产过程的一致性、稳定性和可重复性，从而生产出高质量的 PCB 产品。

设计审查规范

在 PCB 设计完成后，进入制造环节之前，必须进行严格的设计审查。制造企业应依据 IPC 设计标准以及自身的生产能力和工艺水平，对 PCB 设计文件进行全面审查。审查内容包括但不限于线路布局是否合理、布线是否符合电流承载和信号传输要求、元器件封装与焊盘设计是否匹配、是否考虑了可制造性和可测试性等方面。通过设计审查，及时发现并纠正设计中的潜在问题，避免在生产过程中因设计缺陷导致的质量问题和生产成本增加。例如，如果发现 PCB 上的某些区域布线过于密集，可能会导致焊接时出现短路风险，或者某些元器件的封装在企业现有的生产设备上难以进行准确贴装，就需要与设计人员沟通，对设计进行优化调整。

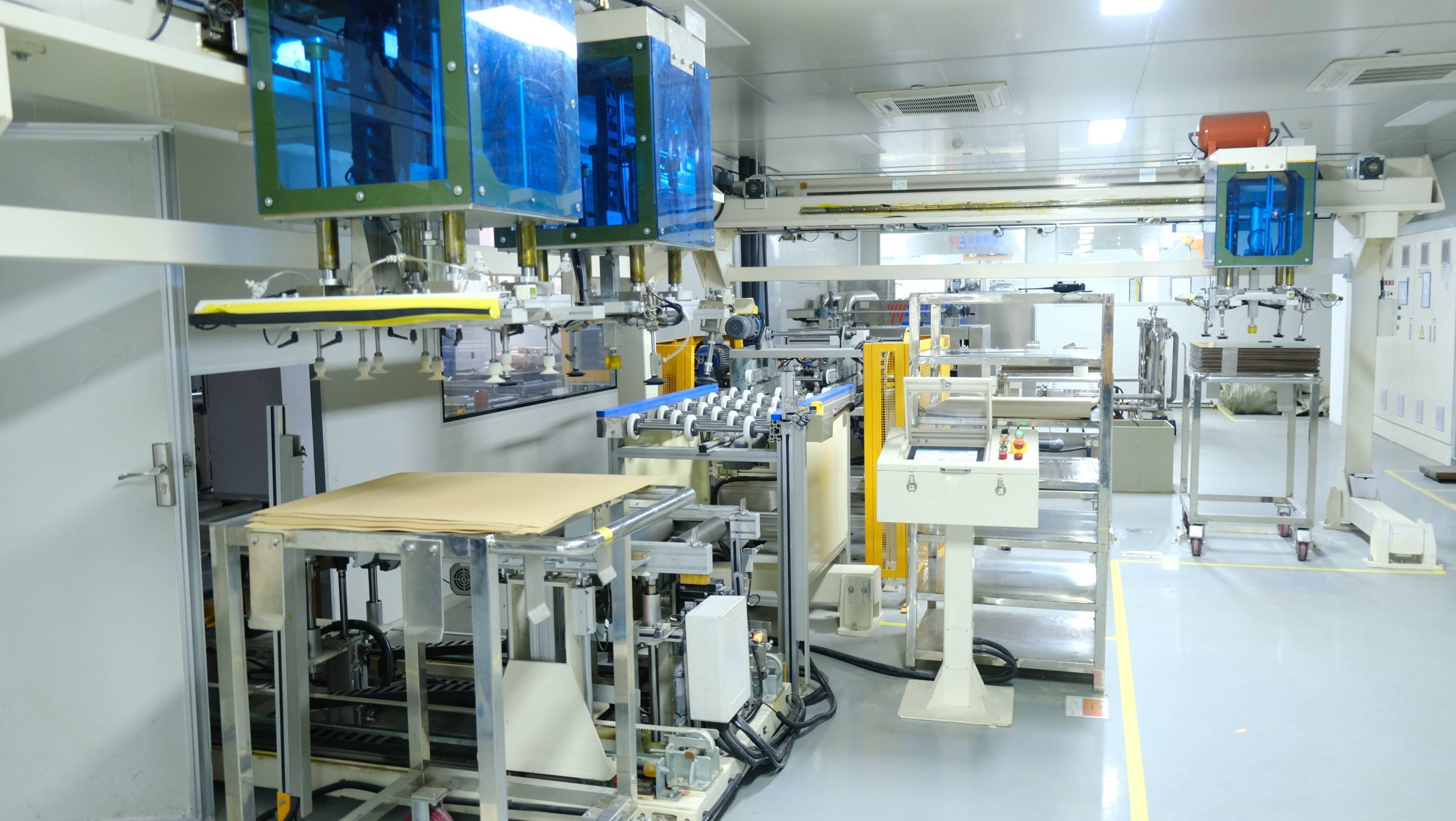

生产流程规范

原材料检验：PCB 制造的第一步是对原材料进行严格检验，确保其质量符合 IPC 材料标准和企业内部的质量要求。对于覆铜板，要检查其外观是否有划伤、起泡、分层等缺陷，测量其厚度、铜箔厚度是否在规定公差范围内，测试其电气性能和机械性能是否达标。对于焊锡、助焊剂等焊接材料，要检验其化学成分、物理性能是否与产品规格一致。只有通过检验的原材料才能进入生产环节，从源头上保证产品质量。

各工艺环节操作规范：

• 钻孔工艺：钻孔是 PCB 制造中的关键工序之一，钻孔的精度和质量直接影响到后续的电镀、焊接等工艺。在钻孔过程中，要严格控制钻孔设备的参数，如转速、进给速度、下钻深度等，确保钻孔位置准确、孔径符合设计要求，孔壁光滑无毛刺。根据 IPC 标准，对于一般导通孔，其孔径公差通常控制在 ±0.05mm 以内，孔位偏差不超过 ±0.1mm。

• 电镀工艺：电镀的目的是在 PCB 的孔壁和线路表面形成一层均匀、致密的金属镀层，以提高其导电性和耐腐蚀性。电镀过程中，要精确控制电镀液的成分、温度、pH 值以及电流密度、电镀时间等参数，确保镀层厚度符合标准要求。例如，对于镀铜层，一般要求其厚度在 20 - 50μm 之间，具体厚度根据 PCB 的应用场景和设计要求而定。

• 阻焊和字符印刷工艺：阻焊油墨用于防止不需要焊接的部位被焊料覆盖，字符印刷则用于标注 PCB 上的各种信息。在这两个工艺环节，要保证油墨的印刷精度，避免出现阻焊漏印、字符模糊等问题。阻焊油墨应均匀覆盖在 PCB 表面，与焊盘和孔的重合度要符合设计要求，字符应清晰、完整、易于识别。

• 焊接工艺：焊接是将元器件与 PCB 连接在一起的关键步骤，焊接质量直接影响到电子产品的性能和可靠性。无论是波峰焊还是回流焊，都要根据不同的 PCB 设计和元器件类型，精确设置焊接设备的温度曲线、传送速度等参数。在回流焊过程中，要确保 PCB 和元器件能够在合适的温度下经历预热、升温、回流和冷却等阶段，使焊料充分熔化并形成良好的焊点，避免出现虚焊、桥接、焊料球等焊接缺陷。

质量检测规范

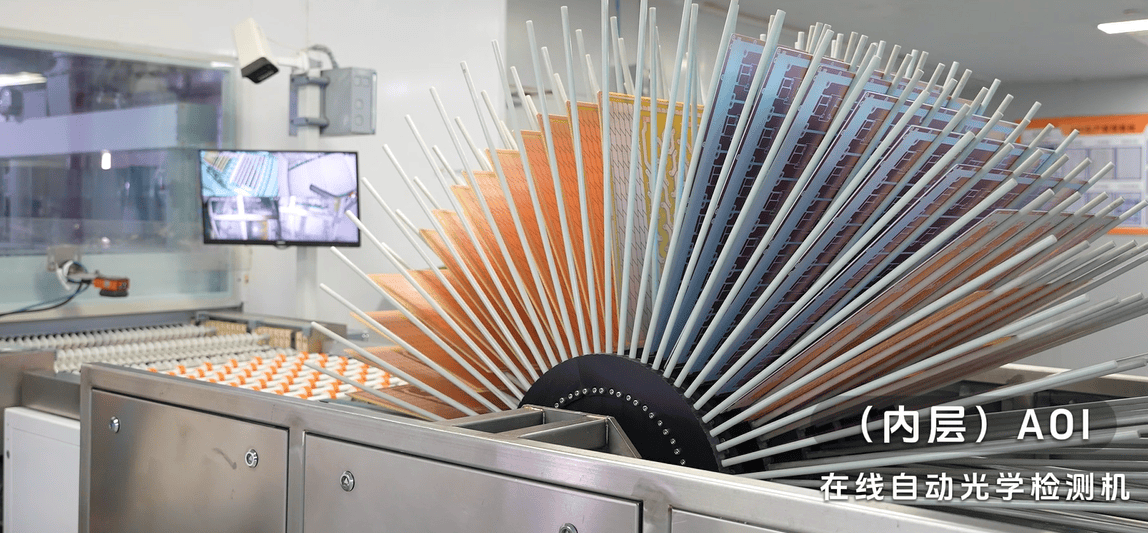

在线检测：在 PCB 生产过程中，设置多个在线检测点，对各工艺环节的中间产品进行实时检测。在钻孔工序后，使用自动光学检测（AOI）设备对钻孔质量进行检测，及时发现钻孔位置偏差、漏钻、孔壁粗糙等问题；在电镀工序后，通过膜厚仪检测镀层厚度是否符合要求。通过在线检测，能够及时发现生产过程中的质量问题，并采取相应的纠正措施，避免问题在后续工序中进一步扩大。

成品检测：在 PCB 制造完成后，要进行全面的成品检测。除了外观检查，确保 PCB 表面无划伤、污渍、阻焊缺陷等问题外，还需进行电气性能测试，包括导通性测试、绝缘电阻测试、阻抗测试等，以验证 PCB 的电气连接是否正常，信号传输是否符合设计要求。对于一些高端应用领域的 PCB，如航空航天、医疗设备等，还可能需要进行环境可靠性测试，如高温、低温、湿热、振动、冲击等测试，以评估 PCB 在不同环境条件下的性能稳定性和可靠性。
