在当今全球环保意识日益增强的大背景下，电子行业也在积极响应环保号召，努力减少对环境的负面影响。其中，印刷电路板（PCB）作为电子产品的关键组成部分，其环保设计至关重要。RoHS 指令的出现，为 PCB 设计指明了环保方向，成为 PCB 设计与制造过程中必须严格遵循的基本准则。

一、RoHS 指令核心要求解读

RoHS 指令，即《关于限制在电子电气设备中使用某些有害物质指令》（Restriction of Hazardous Substances），旨在限制电子电气设备中特定有害物质的使用，从而降低电子产品废弃后对环境和人体健康的潜在危害。该指令所限制的有害物质主要包括：铅（Pb）、汞（Hg）、镉（Cd）、六价铬（Cr6+）、多溴联苯（PBB）、多溴二苯醚（PBDE），以及后来新增的邻苯二甲酸酯类（DEHP、BBP、DBP、DIBP）。具体限值要求如下：铅（Pb）、汞（Hg）、六价铬（Cr6+）、多溴联苯（PBB）、多溴二苯醚（PBDE）以及邻苯二甲酸酯类的限值均为 1000ppm（百万分之一）；镉（Cd）的限值更为严格，为 100ppm 。

二、PCB 设计各环节的 RoHS 指令符合性策略

（一）基材选用

基材是 PCB 的基础材料，其选择直接影响到 PCB 是否符合 RoHS 指令。传统的 PCB 基材可能含有溴化环氧树脂等含卤材料，不符合 RoHS 指令对环保的要求。因此，在设计中应采用无卤素的 FR-4 材料作为基材。这种材料不仅满足 RoHS 指令对有害物质的限制，还具有良好的电气性能和机械性能。无卤素 FR-4 材料以含磷（P）环氧树脂取代溴化环氧树脂，以含氮（N）酚醛取代传统的双氰胺固化剂，从源头上减少了有害物质的使用。环保板材还需要具备较强的耐热性能，能够承受无铅 SMT 工程 260 度多次高温，确保在加工过程中不变色、不分层、不变形和弯曲，保证 PCB 的质量和可靠性。

（二）表面处理

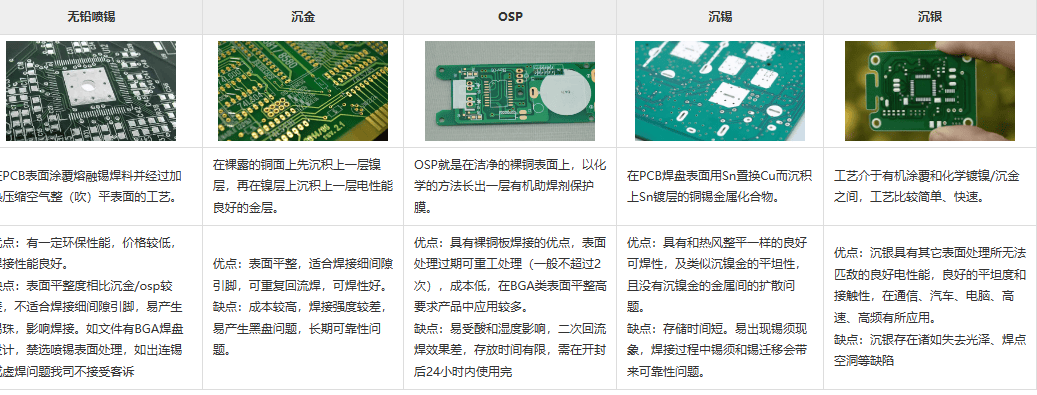

表面处理工艺对于 PCB 的可焊性和防腐蚀性能至关重要，同时也与 RoHS 指令符合性紧密相关。在 RoHS 指令下，需要选择无铅制程兼容的表面处理方式。常见的无铅表面处理工艺有以下几种：

无铅 HASL（热风整平）：采用 “锡银铜” 配方（如 95.5Sn - 3.9Ag - 0.6Cu）的无铅焊料进行表面处理。这种工艺可确保出色的可焊性和多次散热性能，提供广阔的加工范围，能满足大多数 PCB 的生产需求。

化学镍浸金（ENIG）：该工艺可产生平坦的表面，有助于形成可靠的焊点，并且能够轻松抵抗各种环境存储条件，保证 PCB 在不同环境下的稳定性和可靠性。

浸银：浸银工艺提供比多个 HASL 饰面更平坦的表面，且成本比 ENIG 更为实惠。但需注意，浸银后的 PCB 板若长时间暴露在空气中，浸入的银有与硫反应生成硫化银的风险，因此在处理和存放时要格外小心。

无铅浸没白锡：这是一种较为经济的表面涂层工艺，可确保在小型组件（如 BGA、细间距组件等）上的涂层具有出色的平整度，经过各种热偏移后，依然能保持良好的可焊性。

有机可焊性防腐剂（OSP）：一种水基表面处理剂，非常适合铜垫，可用于粘结铜并产生共面的表面。使用这种表面处理的电路板可确保更好的可修复性，在后续维修过程中具有一定优势。

（三）阻焊油墨与字符标识

阻焊油墨：阻焊油墨作为覆盖在 PCB 表面，用于防止不需要焊接的部位被焊料覆盖的材料，其环保性同样不容忽视。应使用不含受限物质的环保型油墨，这种油墨不仅要符合 RoHS 指令对有害物质的限制要求，还要能承受环保无铅 SMT 长时间多次高温，在高温环境下不发生分层变色、脱落、裂纹等现象，保证 PCB 在焊接过程中的性能和质量。

字符标识：字符标识用于在 PCB 上标注各种信息，方便生产、安装和维修。在 RoHS 指令符合性设计中，需采用环保型标识油墨，确保在标识过程中不引入 RoHS 指令限制的有害物质，同时保证标识的清晰度和持久性。

（四）生产过程管控

建立合规性数据库：企业应建立完善的合规性数据库，对所使用的原材料、零部件以及生产工艺等信息进行详细记录和管理。数据库中应包含每种材料的成分信息、供应商提供的 RoHS 合规证明、检测报告等，以便在生产过程中随时查询和追溯，确保所有使用的材料都符合 RoHS 指令要求。

避免交叉污染：在生产过程中，要严格区分环保和非环保材料的生产区域，做到不共线或混线生产。在显影、成品清洗等环节，若环保和非环保产品共用生产线，极有可能造成交叉污染，导致最终产品不符合 RoHS 指令要求。因此，要对生产设施、工装等进行目视管理，以醒目的标识加以区分，提醒现场作业人员注意。在 MI 流程纸上，也要标注环保产品印符，并由相关人员签名确认其无铅制程，从各个环节杜绝交叉污染的可能性。

可靠性评价：对于环保 PCB 产品，其信赖试验与非环保 PCB 有所不同，需要强化一些特定实验。可焊性试验炉中的焊料应与无铅环保要求的 SMT 或 HASL 之焊料保持一致，通过模拟实际焊接过程，检测 PCB 的可焊性是否满足要求，确保在实际使用中能够可靠地进行焊接，保证电子产品的性能和质量。

三、RoHS 指令符合性设计的意义与展望

RoHS 指令符合性设计对于 PCB 行业乃至整个电子行业都具有深远的意义。从环保角度看，它有效减少了电子废弃物中有害物质的含量，降低了对土壤、水源等生态环境的污染，推动了电子行业的可持续发展。从企业自身发展角度而言，符合 RoHS 指令要求是产品进入国际市场的通行证，能够帮助企业避免因产品不符合环保法规而面临的召回、罚款等风险，提升企业的声誉和市场竞争力。随着全球环保法规的不断完善和消费者环保意识的进一步提高，RoHS 指令的要求也将更加严格。
