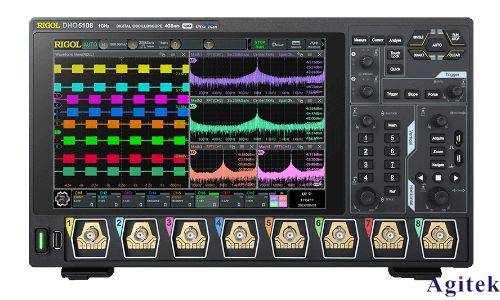

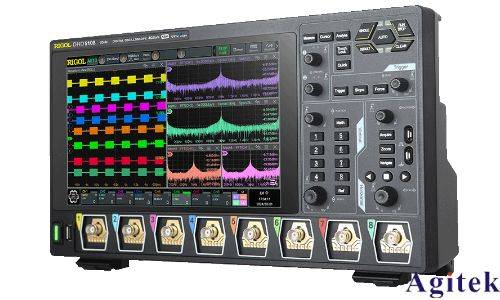

电源噪声测试是评估电子设备性能的重要环节，直接影响系统的稳定性、电磁兼容性和可靠性。普源示波器DHO5108凭借其高精度、宽带宽和多功能性，成为工程师在电源噪声分析中的核心工具。本文将结合理论与实践，详细阐述使用DHO5108进行电源噪声测试的五个关键步骤，帮助用户规范操作流程，提升测试结果的准确性和可靠性。

一、探头选择与接地优化：奠定测试基础

电源噪声测试的第一步是选择合适的探头并优化接地，这是确保测量精度的基础。普源DHO5108推荐使用原装无源探头（如P2020A），其低输入电容（≤10pF）可显著减少寄生噪声。接地时，需采用接地弹簧替代传统鳄鱼夹，将接地环路缩短至3cm以内。过长的接地线或接触金属物体会引入高频感抗干扰，导致环境噪声耦合。例如，当接地线长度超过10cm时，高频噪声可能增加5-10dB。此外，避免探头与待测电源（DUT）的输入/输出线平行布置，减少电磁场耦合干扰。通过优化探头和接地，可将系统本底噪声降低至最低水平，为后续测量提供干净的环境。

二、系统校准与带宽设置：消除系统误差

系统校准是确保测量结果可信的关键步骤。DHO5108具备自校准功能（Self-Cal），需启动该功能校准垂直放大器和时基精度，使其误差控制在±1%以内。测试时，通过50Ω同轴电缆连接信号源输出0V直流，验证示波器的阻抗匹配和反射噪声抑制能力。带宽设置需根据待测电源特性调整：若分析开关电源纹波，可开启硬件带宽限制（如20MHz），滤除高频段环境干扰；若关注低频噪声，则适当降低带宽以减少宽带噪声叠加。此外，选择AC耦合模式去除直流分量，聚焦交流噪声成分。例如，在测试DC-DC转换器时，AC耦合可清晰呈现纹波电压峰峰值，避免直流电平干扰测量。

三、触发与平均技术优化：稳定波形捕获

随机噪声是电源噪声测试中的主要挑战。通过优化触发和平均技术，可有效抑制随机干扰。DHO5108支持多种触发模式，建议设置触发源为与噪声源相关的同步信号（如开关电源的PWM信号），确保每次捕获的波形相位一致。启用平均模式（如1024次叠加平均）可显著提升信噪比，理论上改善约30dB。同时，需验证触发延迟时间（<1ns抖动），避免触发误差导致的测量偏差。调整垂直刻度使信号占据屏幕80%高度，提升分辨率细节。例如，在测量开关频率附近的噪声时，精确触发可锁定特定相位噪声，平均技术则平滑随机波动，呈现真实的频谱特征。

四、频域分析定位噪声源：溯源关键频点

频域分析是电源噪声诊断的核心工具。DHO5108的频谱分析功能（如Spectrum View）通过FFT转换将时域信号转化为频谱分布，帮助工程师快速定位噪声源。重点观察开关频率及其谐波、固定频点干扰（如50Hz工频、900MHz射频干扰）和周期性尖峰。例如，若频谱在4MHz出现峰值且与控制器PWM频率一致，调整PWM参数（如频率或占空比）可能降低噪声12dB。此外，结合总谐波失真（THD）计算，量化各频段噪声贡献。频域分析不仅能锁定根源，还可指导优化设计——例如，通过调整滤波器参数或增加去耦电容，针对性地抑制特定频段噪声。

五、数据验证与误差修正：确保结果可追溯

数据验证是测试流程的最后屏障，需综合评估本底噪声、系统噪声及环境因素的影响。首先，对比示波器空载（短路探头）时的本底噪声与实测数据，修正探头衰减比误差（10:1探头可能引入0.5dB额外噪声）。温度漂移对测量影响显著：每升高10℃，放大器噪声增加3%，需在恒温环境或进行温度补偿校准。若示波器内部电源引入纹波，可更换线性电源适配器改善。此外，使用示波器的噪声抑制功能（如数字滤波）进一步降低残余噪声。最后，通过记录测试参数（探头型号、带宽设置、环境温度等）确保测量结果可追溯。例如，在对比不同电源模块性能时，统一的测试条件和数据修正方法可避免误判。

总结与展望

通过以上五个关键步骤的协同操作，用户可充分发挥普源DHO5108的性能优势，实现电源噪声的精准量化与溯源。从探头优化到频域分析，每个环节都需严谨执行，才能将测量误差降至最低。随着AI技术的融合，未来示波器将具备更智能的噪声抑制算法和自动化分析功能，进一步简化测试流程，推动电源完整性设计向更高水平发展。规范的操作流程与科学的数据分析，不仅是提升电子设备可靠性的基石，更是工程师在电源噪声测试中的核心能力。

电源噪声测试不仅是技术验证手段，更是产品质量的“试金石”。通过掌握普源DHO5108的五个关键步骤，工程师能够有效识别噪声来源、优化电源设计，为电子设备的高性能运行保驾护航。
