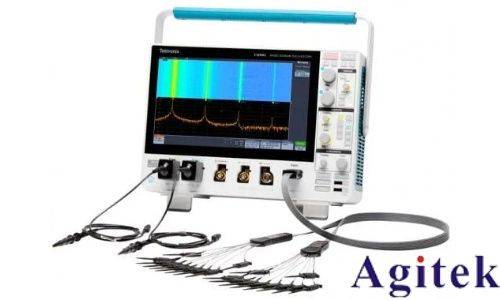

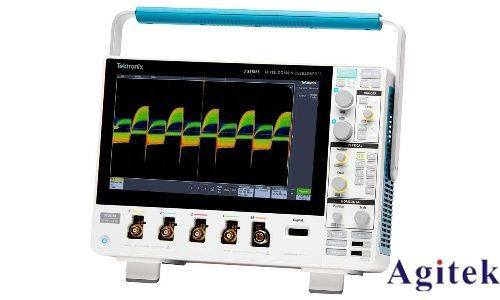

在利用泰克MDO32示波器开展电流相关信号测量工作时，正确设置电流探头是获取精准测量结果的关键。合理的设置不仅能确保测量数据的准确性，还能有效延长示波器及探头的使用寿命。以下将详细介绍泰克MDO32示波器电流探头的设置流程。

1. 依据测量需求挑选适配探头：首先要明确待测电流信号的参数范围，这是选择合适电流探头的基础。对于幅值，需预估被测电流的最大值。例如，若要测量一般小型电子设备的工作电流，其电流通常在数安培以内，可选用如泰克TCP202这类量程为0.5A - 50A的探头；而要是测量工业电机启动时的大电流，可能需要像TCP0030这样量程高达30A - 300A的探头。频率特性方面，若测量高频开关电源中的电流信号，因其包含丰富的高频成分，需选择带宽≥100MHz的探头，如TCPA300，以避免信号在测量过程中发生失真；若测量的是低频电机的50Hz - 1kHz电流，TCP202等常规带宽的探头便能满足需求。此外，当测量环境存在高温或强电磁干扰时，应优先选用防护等级高的探头，像TCP312具备IP65防护能力，能在恶劣环境下稳定工作。

2. 完成探头与示波器的物理连接：在连接探头前，务必确保示波器处于断电状态，这是保障操作安全以及设备正常运行的重要前提。将电流探头的BNC接口小心插入示波器的对应通道，比如CH1通道。部分电流探头需要外部供电，此时要通过专用电源适配器为其供电，保证探头能正常工作。连接信号时，利用探头的“分芯结构”，将探头钳口环绕在待测导线上，同时要特别注意使探头上的箭头标识方向与电流流向保持一致，这对于准确测量电流方向及大小至关重要。以测量逆变器IGBT驱动电流为例，需精准地将探头环绕在栅极驱动线上。接地环节也不容忽视，探头接地线应尽可能就近连接到电路的参考地，防止因地线过长形成较大的环路面积，进而引入共模干扰影响测量结果。

3. 在示波器上配置相关参数：连接好探头后，需对示波器的通道进行设置。在耦合模式选择上，若只关注交流纹波，比如测量电机相电流中的高频分量，应选择AC耦合，它能有效滤除直流成分；而当测量包含偏置电流的脉冲信号，像光伏逆变器启动电流这类情况时，DC耦合更为合适，因为它能完整保留直流成分。垂直灵敏度的调节也十分关键，需依据探头的衰减系数来设置示波器的垂直档位。例如，当TCP202探头的衰减系数为100mV/A时，示波器的垂直档位应设置为100mV/div，如此才能让测量得到的电流波形在示波器屏幕的有效区域内清晰、完整地显示出来。

4. 优化触发系统以稳定捕获信号：在触发设置中，首先要将触发源选定为与探头连接的通道，若探头连接在CH1通道，那么触发源就设置为CH1。对于触发模式，若测量的是周期性的电流波形，如电机换向时产生的电流，边沿触发是较为合适的选择；若要监测过流保护动作瞬间出现的电流尖峰，则脉冲宽度触发能更好地发挥作用。同时，要合理调整触发电平，将其设置在信号幅值的30% - 70%区间，这个范围能有效避免因电平设置不当导致的误触发或漏触发情况，确保示波器能够稳定、准确地捕获到目标电流信号。

5. 对探头系数进行校准：为保证测量的准确性，探头系数校准必不可少。零点校准方面，将探头的输出端短接，随后借助示波器的“探头校准”功能，仔细调整偏移量，直至显示的偏移量为零位。增益校准过程中，输入一个已知的标准电流源，例如1A的电流，接着调节示波器的增益设置，使示波器显示的电流值与输入的标准值完全一致。值得注意的是，泰克部分高端电流探头，如TCPA300，具备自动校准功能，用户只需在示波器菜单中一键操作，便能快速完成校准，大大提高了校准效率与准确性 。

6. 完成上述设置后进行测量与观察：完成以上所有设置后，开启电流源，此时示波器屏幕上应显示出被测电流的波形。仔细观察波形的振幅和频率，确认其是否与预期的电流信号特征相符。若发现波形显示异常，如波形幅度过大或过小，超出了屏幕有效显示范围，可返回前面的设置步骤，适当调整垂直灵敏度、探头衰减系数等参数；若波形不稳定，可进一步优化触发设置，直至获得清晰、稳定且准确的电流波形，以便后续进行精确的数据分析与测量结果记录。
