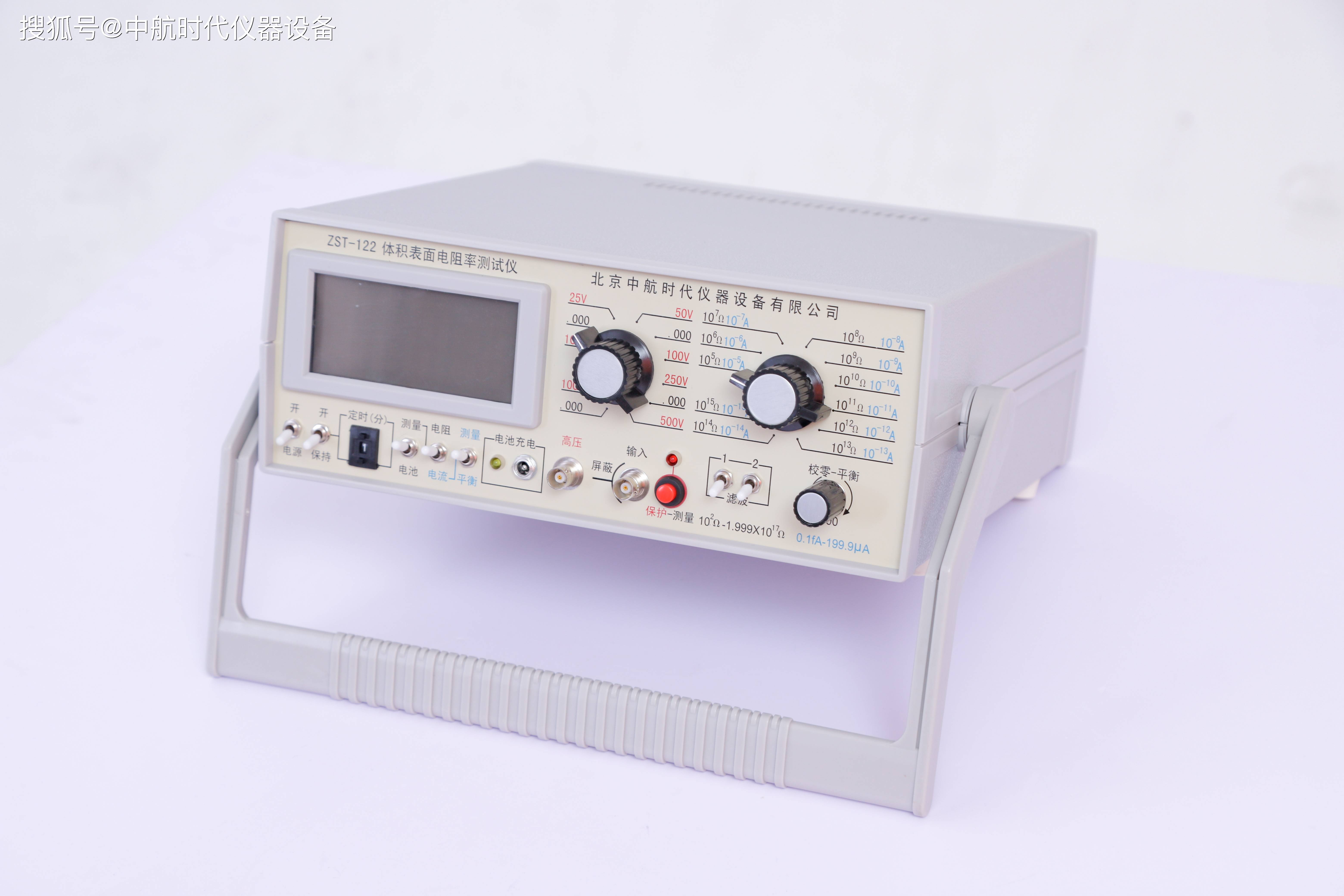

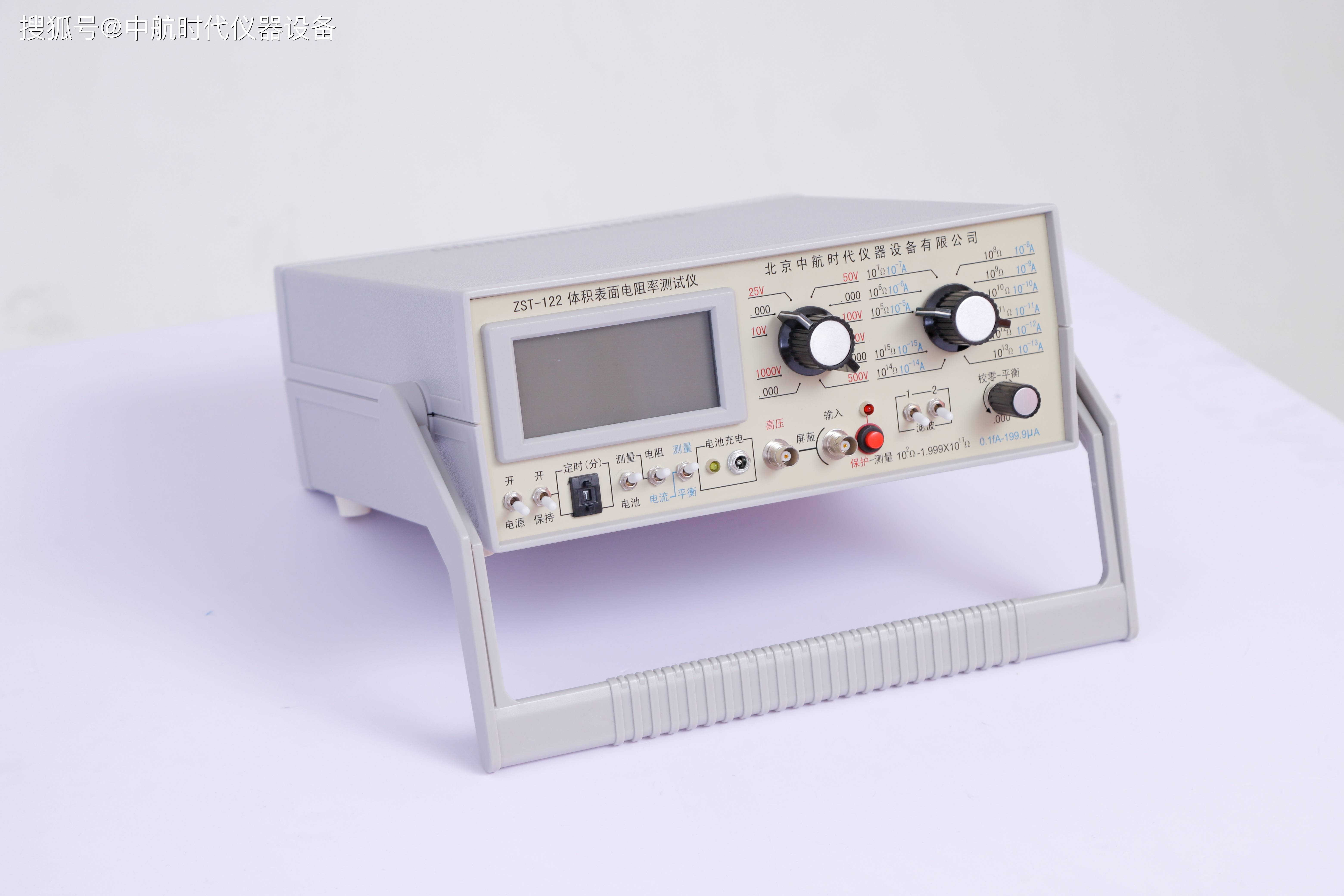

绝缘材料电阻率、体积电阻率与表面电阻率【ZST-122】
创始人
2025-06-21 10:09:47
0次

一、基本概念与定义

1. 电阻率(Resistivity)

定义:电阻率是材料的本征属性,表示单位长度、单位横截面积导体的电阻值。公式为:

其中R 为电阻,A 为横截面积,L为长度。

单位:国际单位制为欧姆·米(Ω·m),常用单位为欧姆·毫米²/米(Ω·mm²/m)。

特点: 与材料种类和温度相关,金属电阻率随温度升高线性增加。 区别于电阻(物体属性),电阻率是材料属性。

2. 体积电阻率(Volume Resistivity, ρv)

定义:材料单位体积对电流的阻抗,表征材料内部绝缘性能。公式为:

其中 Rv为体积电阻,A为电极有效面积,h为试样厚度。

意义:体积电阻率越高,材料绝缘性能越好,常用于评估绝缘材料均匀性或检测导电杂质。

3. 表面电阻率(Surface Resistivity, ρs)

定义:材料表面单位面积对电流的阻抗,反映表面污染程度。公式为:

其中 Rs 为表面电阻,d1为测量电极直径,d2为保护电极内径。

意义:非材料本征

特性,主要表征表面洁净度或污染状态。

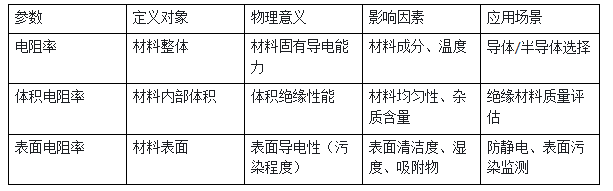

二、三者的区别

三、测定方法与实验技术

1. 测试仪器

高阻计法(如ZC36型超高阻微电流计):通过测量稳态电流与电压的比值计算电阻,适用于 (106-1017Ω·m) 范围。

三电极系统(图3):

测量电极(高压电极)、保护电极、接地电极,用于分离体积电流与表面电流。

2. 实验步骤

试样预处理:

清洁试样表面(如用乙醇擦拭),置于恒温恒湿环境(23±2℃,65±5% RH)处理24小时。

测试流程:

1. 连接电极,设置仪器参数(电压、量程)。

2. 体积电阻测量:保护电极接地,施加直流电压(如100V),充电1分钟后读取电流。

3. 表面电阻测量:保护电极接高压,测量表面电流。

4. 通过公式计算 (ρv) 和 (ρs)。

3. 数据处理公式

体积电阻率:

其中 ( d1 = 5 , text{cm} ), ( g = 0.2 , text{cm} ), ( h = 0.2 , text{cm} )。

表面电阻率:

四、关键影响因素与注意事项

1. 环境条件

温度与湿度:电阻率随温度升高而降低,湿度增加显著降低表面电阻率。

电场强度:高压下离子迁移率增加,可能导致电阻率下降。

2. 测试误差控制

保护技术:使用保护电极消除杂散电流。

电化时间:体积电阻率测量需1分钟电化时间,高阻材料需延长。

残余电荷:测试前后需充分放电(如短路电极)。

3. 操作要点

避免触碰高压电极,防止电击。

测试顺序:先测体积电阻,后测表面电阻,避免极化效应。

屏蔽干扰:关闭屏蔽箱减少电磁干扰。

五、实际应用与意义

1. 绝缘材料选择:高体积电阻率材料用于电气部件绝缘(如电缆护套)。

2. 质量控制:检测材料均匀性(如陶瓷中的气孔、杂质)。

3. 防静电设计:表面电阻率监测可指导抗静电材料开发(如电子包装材料)。

4. 环境监测:表面污染评估(如半导体制造车间洁净度)。

六、结论

电阻率、体积电阻率和表面电阻率分别从材料整体、内部体积和表面层三个维度表征电学性能。通过高阻计法和三电极系统可精确测定其数值,但需严格控制环境条件和操作流程。这些参数在绝缘材料开发、防静电工程及质量控制中具有重要应用价值。
