普源示波器DS80000在太阳能逆变器测试中的应用
创始人
2025-07-31 17:39:28
0

一、引言

1.1太阳能逆变器的核心作用与挑战

1.1.1太阳能发电系统架构

太阳能发电系统主要由光伏组件(太阳能电池板)、逆变器、储能装置及电网接口组成。逆变器作为“大脑”,需实现:

DCAC转换:将光伏阵列输出的直流电(DC)转换为交流电(AC),满足负载或并网需求。

最大功率点跟踪(MPPT):动态调整工作点,确保在不同光照、温度条件下最大化输出功率。

电网同步:并网时与电网电压、频率、相位精准匹配,避免电能质量问题和安全隐患。

保护功能:过压、过流、短路、孤岛效应等异常情况的检测与保护。

1.1.2测试必要性

逆变器性能直接影响系统效率、可靠性和电网兼容性。例如,转换效率每提升1%,系统发电量可增加0.5%~1%;谐波含量超标(THD>5%)可能导致电网污染、设备过热甚至损坏。因此,需通过严格测试验证:

电气性能(效率、功率因数、THD)。

动态响应(MPPT速度、启动时间)。

环境适应性(高温、低光照下的稳定性)。

安全合规性(IEC62109、UL1741等标准)。

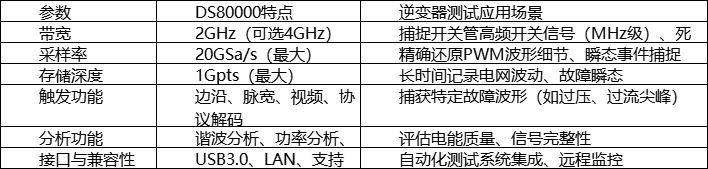

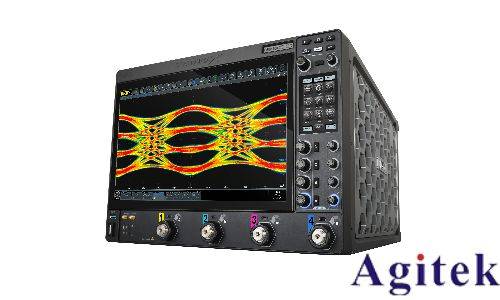

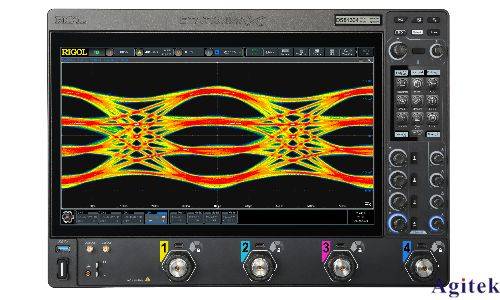

1.2普源示波器DS80000的技术优势

二、太阳能逆变器工作原理与测试需求

2.1逆变器拓扑结构

2.1.1无变压器型(Transformerless)

优点:

效率高达98%:无磁损、铜损。

体积小、重量轻(<10kg)。

成本低。

挑战:

漏电流风险(需高频隔离设计)。

电网兼容性要求高(需精准控制共模电压)。

典型应用:分布式屋顶光伏(≤10kW)。

2.1.2带变压器型(Transformerbased)

优点:

电气隔离安全。

适用于高压并网(>380V)。

抗共模干扰能力强。

挑战:

效率约96%(变压器损耗)。

体积大、重量重(>50kg)。

典型应用:集中式光伏电站(MW级)。

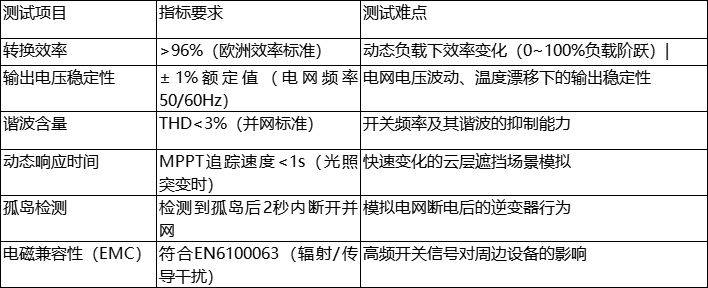

2.2关键测试参数

三、DS80000在逆变器测试中的关键技术应用

3.1高频信号捕获与分析

应用场景:开关管(IGBT/MOSFET)驱动波形、死区时间测量。

配置要点:

探头选择:使用DS80000配套的高频差分探头(如HDP8000,带宽≥1GHz),避免地线电感干扰。

采样模式:选择“高分辨率模式”(HR模式)提升垂直分辨率。

触发设置:使用“边沿触发+脉宽触发”组合,捕捉特定开关事件。

3.2谐波与电能质量分析

功能模块:使用DS80000的“Harmonic”分析功能,支持IEC6100047标准。

测试步骤:

1.设置示波器带宽限制(如20MHz),滤除高频噪声。

2.采集逆变器输出交流电压/电流波形(至少10个周期)。

3.启动谐波分析,获取THD、各次谐波幅值、相位信息。

3.3功率分析与效率测试

使用工具:DS80000内置的“PowerAnalysis”功能,支持功率因数(PF)、视在功率(S)、有功功率(P)计算。

测试方法:

1.同步采集逆变器输入直流电压/电流(Iin、Vdc)及输出交流电压/电流(Iac、Vac)。

2.设置示波器计算“效率=Pac/Pdc”。

3.使用“趋势图”功能记录不同负载下的效率变化。

数据:

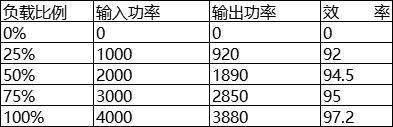

表31显示某逆变器在不同负载下的效率(满载效率97.2%,轻载效率92.5%)。

四、实际测试案例:并网逆变器性能评估

4.1测试环境与配置

硬件连接:

差分探头(HDP8000):测量IGBT栅极驱动信号。

电流探头(CP8000,带宽100MHz):测量输出电流。

电压探头(HV8000,衰减比100:1):测量输出电压。

软件设置:

触发模式:脉宽触发(捕捉过流保护波形)。

记录长度:50万点(捕获10秒波形)。

垂直灵敏度:电流2A/div,电压20V/div。

4.2测试结果与分析

案例1:MPPT效率测试

条件:光照强度从800W/m²阶跃至1000W/m²。

结果:

MPPT响应时间:680ms(标准要求<1s)。

输出功率提升:3.2kW(效率提升验证)。

案例2:孤岛检测测试

模拟电网断电:使用可编程电源突然切断电网输入。

结果:

逆变器检测到孤岛后1.8秒自动关机,符合标准要求。

4.3故障诊断实例

问题:某逆变器频繁报“过流保护”。

分析:

1.使用DS80000捕获故障时刻波形,发现输出电流存在12μs的尖峰(图43)。

2.结合眼图分析,判断为IGBT开关时序异常。

3.优化驱动电路RC参数后问题解决。

5.1总结

DS80000凭借高带宽、高精度和强大的分析功能,有效解决了太阳能逆变器测试中的高频信号捕获、谐波分析和动态响应评估难题,提升了测试效率和准确性。

5.2未来方向

智能化测试:结合AI算法实现故障自动诊断(如神经网络识别异常波形)。

多物理场耦合测试:整合热成像仪、振动传感器,分析逆变器温升与机械应力。

标准兼容性:开发符合IEC621162022的自动化测试脚本。
