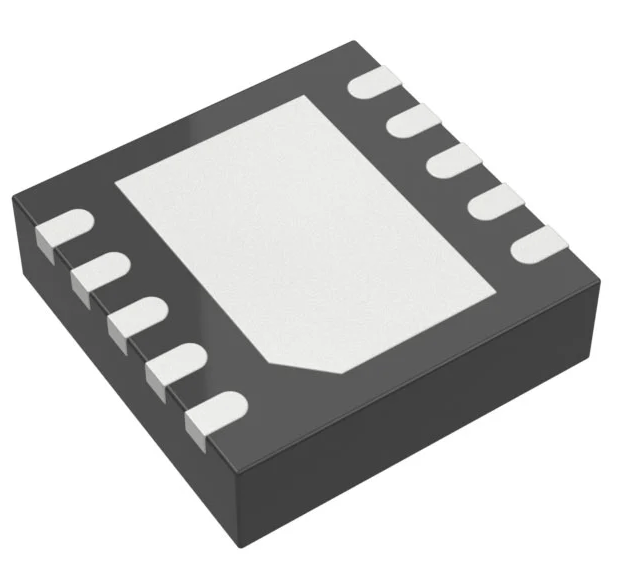

LTC3548 是一款双通道、恒定频率、同步降压型 DC/DC 转换器。这款面向低功率应用的器件可在 2.5V 至 5.5V 的输入电压范围内运作，并具有一个 2.25MHz 的恒定开关频率，因而允许采用纤巧、低成本的电容器和电感器，高度 ≤1mm。每个输出电压均可在 0.6V 至 5V 的范围内调节。内部同步 0.35Ω、0.7A/1.2A 功率开关能够在无需采用外部肖特基二极管的情况下实现高效率。

LTC3548采用恒频电流模式架构，工作频率设定为2.25MHz，并可与外部振荡器同步。两个通道共享同一时钟并同相运行。为适应多种应用，可通过模式选择引脚让用户在低噪声与高效率之间进行选择。

主控制环路

在正常工作期间，当反馈电压（VFB）低于参考电压时，顶部功率开关（P沟道MOSFET）在时钟周期开始时开启。电感器和负载中的电流持续增加，直至达到电流限制。随后，开关关闭，电感器中存储的能量通过底部开关（N沟道MOSFET）流入负载，直至下一个时钟周期。

峰值电感电流由内部补偿的ITH电压控制，该电压是误差放大器的输出。误差放大器将VFB引脚电压与0.6V参考电压进行比较。当负载电流增加时，VFB电压会略微下降至参考电压以下。这一下降导致误差放大器增加ITH电压，直至平均电感电流与新的负载电流匹配。

主控制环路可通过将RUN引脚拉低来关闭。

低电流操作

通过选择MODE/SYNC（引脚6），有两种模式可用于控制LTC3548在低电流下的操作。两种模式均会在负载电流较低时，自动从连续运行模式切换至所选模式。

为优化效率，可选择突发模式操作。当负载相对较轻时，LTC3548自动切换至突发模式。在此模式下，PMOS开关根据负载需求，以固定的峰值电感电流间歇运行。通过周期性地运行循环，以功率MOSFET的栅极电荷损耗为主的开关损耗得以最小化。

为在低电流下获得更低的纹波噪声，可使用跳脉冲模式。在此模式下，LTC3548继续以恒定频率开关直至电流非常低，此时它将开始跳过脉冲。通过将SW节点连接至MODE/SYNC输入，跳脉冲模式下的效率可略有提升，时钟频率降低约30%。

跌落操作

当输入电源电压下降至接近输出电压时，占空比增加至100%，即进入跌落状态。在跌落状态下，PMOS开关持续开启，输出电压等于输入电压减去内部P沟道MOSFET和电感器上的压降。

一个重要的设计考虑是，P沟道开关的导通电阻（RDS(ON)）会随着输入电源电压的降低而增加。因此，当LTC3548在低输入电压下以100%占空比使用时，用户应计算功耗。

当输出电压达到所需的调节值时，主控制环路会中断。当ITH低于0.35V时，电压比较器触发，关闭开关并降低功耗。输出电容器和电感器为负载供电，直至ITH超过0.65V，此时开关开启，主控制环路开始另一个循环（在达到调节后约262,144个时钟周期，即约117毫秒，POR输出变高）。
