在工业传感器、医疗设备、汽车电子等领域，电子系统常需同时处理 “模拟信号”（如温度、压力、心电等连续变化的信号）与 “数字信号”（如 MCU 指令、通信数据等离散信号），这类同时包含两种信号的 PCB 被称为 “混合信号 PCB”。与单一模拟或数字 PCB 不同，混合信号 PCB 布局的核心矛盾是 “数字信号的开关噪声干扰模拟信号”—— 若布局不当，微弱的模拟信号（如 μV 级心电信号）会被数字信号噪声（如 MHz 级时钟噪声）淹没，导致系统精度下降甚至失效。

首先，明确混合信号 PCB 的核心定义：混合信号 PCB 是 “模拟电路” 与 “数字电路” 在同一 PCB 上共存的电路板，两类电路通过接口（如 ADC/DAC、电平转换芯片）实现信号交互。例如，工业温度采集 PCB 中，“模拟电路”（温度传感器、运放）负责采集并放大 mV 级温度信号，“数字电路”（MCU、SPI 通信模块）负责将 ADC 转换后的数字信号传输至上位机，二者通过 ADC 芯片连接，共同完成 “采集 - 转换 - 传输” 功能。

模拟信号与数字信号的本质差异，决定了布局需差异化对待：从信号幅值看，模拟信号多为微弱信号（μV 级至 mV 级，如心电信号约 5-500μV，压力传感器信号约 10-100mV），对干扰极敏感；数字信号为强电平信号（如 3.3V、5V，高低电平差值≥2V），抗干扰能力强。从信号频率看，模拟信号多为低频（如温度信号 <1kHz，音频信号 20Hz-20kHz），部分为高频（如射频模拟信号> 1GHz）；数字信号多为高频（如 MCU 时钟 100MHz-2GHz，通信信号如 USB4 达 40Gbps），开关过程中会产生高频噪声。从信号完整性要求看，模拟信号需 “低失真、高信噪比（SNR）”（通常 SNR≥60dB），数字信号需 “无码错、低抖动”（抖动≤10% 信号周期）。

混合信号 PCB 布局的核心挑战，源于 “数字噪声对模拟信号的干扰”，主要干扰路径有三类：一是 “传导干扰”，数字电路的开关噪声通过电源、接地网络传导至模拟电路，例如 MCU 的开关电流会在电源线上产生压降，导致模拟运放的供电电压波动，进而影响输出信号；二是 “辐射干扰”，高频数字信号（如时钟信号）会通过 PCB 线路向外辐射电磁波，若模拟线路靠近，会通过 “电容耦合” 或 “电感耦合” 拾取噪声，例如数字时钟线与模拟信号线间距 < 1mm 时，耦合噪声可达 10mV 以上，远超模拟信号本身的幅值；三是 “地环流干扰”，若模拟地与数字地未分开设计，数字电流会在接地网络中形成环流，导致模拟地电位波动（即 “地弹”），进而引入噪声，例如数字地电流 1A 时，接地电阻 0.1Ω，地弹电压可达 0.1V，足以干扰 mV 级模拟信号。

混合信号 PCB 布局的关键设计目标，需围绕 “隔离干扰、保障信号质量” 展开，具体包括三个维度：一是 “物理隔离”，通过 PCB 分区、布线间距控制，减少数字电路与模拟电路的直接耦合；二是 “接地优化”，设计独立的模拟地与数字地，避免地环流与地弹；三是 “电源净化”，为模拟电路与数字电路提供独立供电，通过滤波元件抑制电源噪声。例如，某医疗心电监测 PCB 通过优化布局，将模拟区与数字区隔离 3mm，模拟地与数字地单点连接，最终实现 SNR≥70dB，满足医疗设备的精度要求。

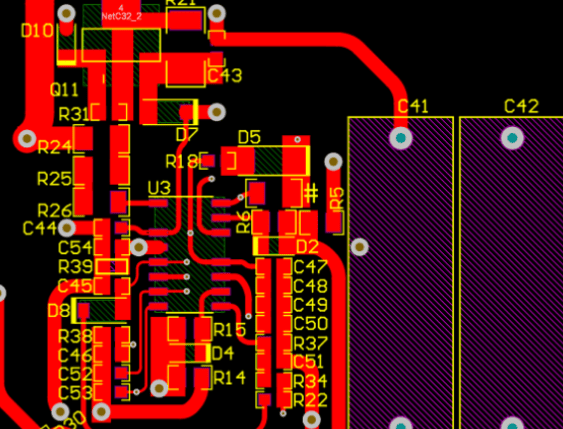

混合信号 PCB 与单一信号 PCB 的布局差异，体现在四个核心方面：一是 “分区设计”，单一信号 PCB 无需严格分区，混合信号 PCB 需明确划分 “模拟区” 与 “数字区”，甚至细分 “高频模拟区”（如射频）与 “低频模拟区”（如传感器）；二是 “接地网络”，单一数字 PCB 可采用单点或多点接地，单一模拟 PCB 多采用单点接地，混合信号 PCB 需 “模拟地与数字地独立，单点共地”；三是 “布线规则”，单一信号 PCB 布线仅需考虑阻抗与长度，混合信号 PCB 需额外控制 “模拟线与数字线的间距”“敏感模拟线的屏蔽”；四是 “滤波设计”，单一信号 PCB 仅需在电源入口加滤波，混合信号 PCB 需在模拟电源与数字电源分别加滤波，且模拟电路旁需加高频去耦电容（如 0.1μF 陶瓷电容）。

分享一个实际案例：某工业压力传感器 PCB 初期未做分区，模拟传感器线路与数字 SPI 线路间距仅 0.5mm，导致采集的压力信号出现 10% 的误差（设计要求≤1%）。后来重新布局：将模拟区与数字区沿 PCB 中线分开，间距 3mm；模拟地与数字地在 PCB 边缘单点连接；模拟电源加 10μF 电解电容 + 0.1μF 陶瓷电容滤波，最终误差降至 0.5%，满足要求。

混合信号 PCB 布局的核心是 “平衡模拟信号的敏感性与数字信号的干扰性”，只有先理解两类信号的特性与干扰路径，才能在后续布局中针对性设计，为系统性能打下基础。
