插件铝电解电容器

系列/类型:SHG(两极)

型号:SHG101M331J25PC97V00A

特性值:

系列名SHG

工作温度范围-40～125 ℃

额定电压100 Vdc静电容量330 μF静电容量容许差-20～20%(M) / 20℃, 120Hz

尺寸⌀ D16mm尺寸L25mm额定纹波电流1460mArms / 125℃ / 100kHz

ESR0.165Ω max / 20℃ / 100kHz

漏电流675μA max / 20℃, 2 分値

损失角正切值 (tanδ)0.14 max / 20℃, 120Hz耐久性 规定温度/规定时间/负荷125℃ / 5000hrs / DC

高温无负荷特性 规定时间/规定温度125℃ / 5000hrs

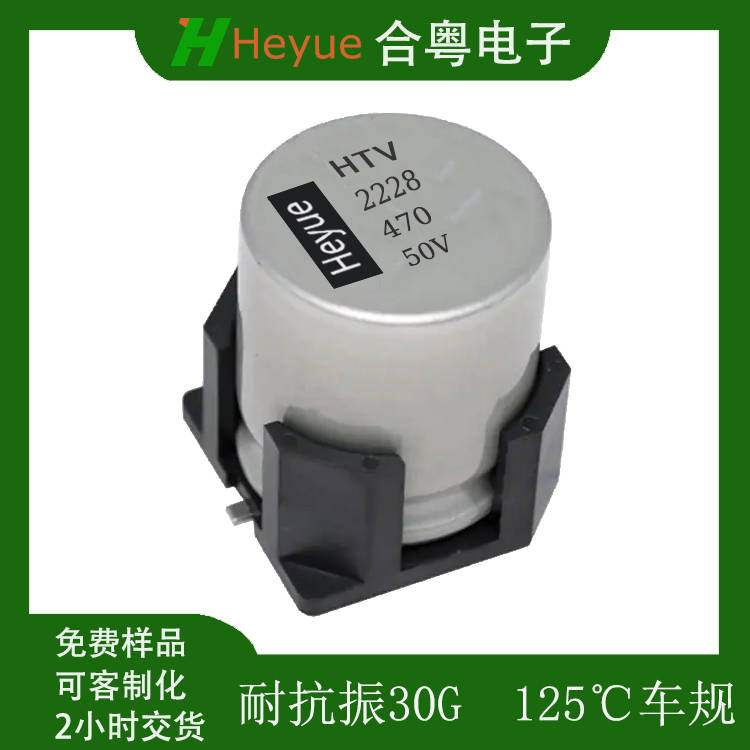

车规插件电容是专为汽车电子系统设计的插件式电容器，具备耐高温、抗振动、长寿命等特性，符合AEC-Q200等严格认证标准，适用于发动机舱、BMS、电机控制器等严苛环境。以下是对车规插件电容的详细介绍：

一、核心特性

1. 耐高温：工作温度范围通常为-55℃至125℃，部分高端产品可达150℃，适应发动机舱等高温环境。
2. 抗振动：通过多层铝箔叠加设计和高强度导针固定工艺，能够承受30G机械冲击和20-2000Hz宽频振动，容量衰减率仅为常规产品的1/3。
3. 长寿命：在125℃环境下寿命超4000小时，容量保持率>90%，避免因温度波动导致的性能劣化。
4. 低ESR与低ESL：在100kHz频率下，ESR值显著低于常规电容，减少高频开关下的功率损耗和热量产生；等效串联电感（ESL）低，有效抑制高频噪声，提升信号完整性。
5. 高可靠性：失效率降至<50ppm（百万分之五十），远高于消费电子<500ppm的标准。

二、应用场景

1. 动力总成系统：

• 电池管理系统（BMS）：稳定电源输出，防止触控屏、音频系统因电压不稳而失效；高精度容值保障SOC估算精度，实测电压采样误差从±10mV降至±2mV。
• 电机驱动逆变器：平滑逆变器输出的PWM波形，减少谐波干扰。
• 车载充电机（OBC）：起到功率因数校正和储能的作用。

1. 安全与控制单元：

• ABS、ESP、ECU（发动机控制单元）：确保这些关键系统在极端环境下稳定运行。

1. 车载电子设备：

• LED照明：提供稳定的电压和电流输出，确保照明系统正常工作。
• 车载音响、信息娱乐系统：提供稳定的电源和滤波效果，保证音频和视频的质量。

1. 高压直流链路：

• 储能与能量回收系统：支持800V高压平台，满足新能源汽车高压化需求。

三、选型要点

1. 容量与电压：根据电路设计需求选择合适的容量和电压等级，并预留一定余量以应对电压波动和瞬态冲击。
2. 尺寸与封装：根据PCB布局和安装空间选择合适的尺寸和封装形式，如插件式封装适合手工焊接或波峰焊工艺。
3. 温度范围：确保电容的工作温度范围能够覆盖实际应用场景中的极端温度条件。
4. 寿命评估：根据Arrhenius定律，温度每升高10℃，电解电容寿命约减半。因此需要根据工作温度计算预期寿命，确保满足整车设计寿命要求（通常8-10年或15万公里）。
5. 认证标准：优先选择通过AEC-Q200等汽车电子元件可靠性认证的产品，以确保其品质和可靠性符合汽车电子领域的要求。
