DPO5104B/DPO5204B混合型示波器基本参数
创始人
2025-06-28 16:38:23
0次

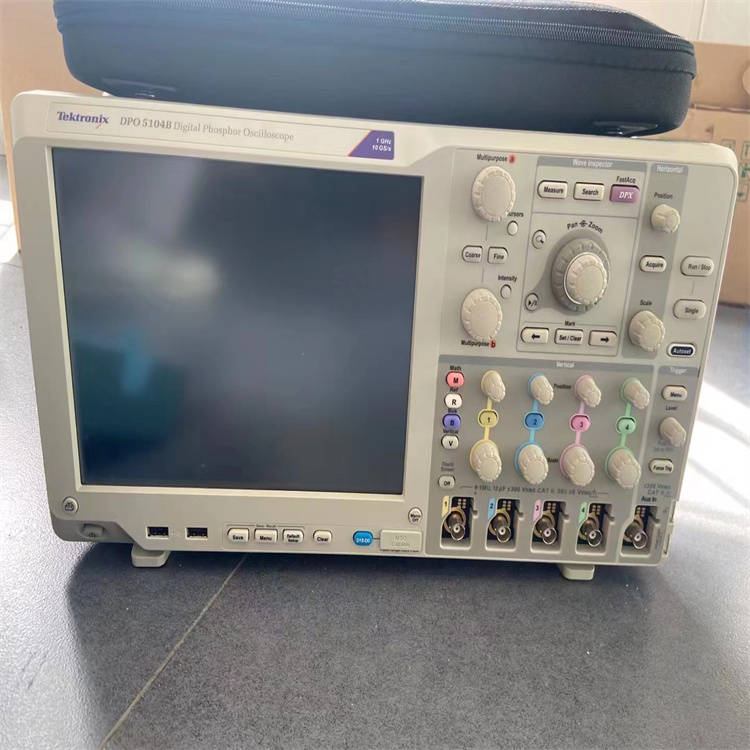

以下是关于泰克DPO5104B示波器的详细资料整理:

1. 基本参数

- 带宽:1 GHz(模拟带宽)

- 通道数:4个模拟通道 + 16个数字通道(MSO系列)

- 采样率:

- 单/双通道:10 GS/s

- 四通道:5 GS/s

- 记录长度:

- 标准:12.5M点(可扩展至125M点)

- 可选:最高250M点(双通道)

- 上升时间:350 ps(计算值)

2. 关键特性

- FastAcq®技术:波形捕获速率 >250,000 wfm/s,适合捕捉偶发事件

- FastFrame™分段存储:支持高达290,000段,捕获速率 >310,000 wfm/s

- Wave Inspector®:波形导航与自动搜索功能

- 高分辨率模式:HiRes采样时垂直分辨率 >11位

- 触发系统:支持350+种触发组合,包括串行包触发、建立/保持时间触发等

1355486示波器0890

3. 探头与输入

- 标配探头:4只TPP系列无源电压探头(1 GHz带宽,<4 pF负载)

- 输入灵敏度:

- 1 MΩ:1 mV/div ~ 10 V/div

- 50 Ω:1 mV/div ~ 1 V/div

- 最大输入电压:

- 1 MΩ:300 V RMS(CAT II)

- 50 Ω:5 V RMS

4. 协议与解码支持

- 串行总线触发/解码:I2C、SPI、RS-232/422/485/UART、USB2.0、CAN、LIN等

- 一致性测试选件:USB2.0、以太网、MOST、汽车以太网等

5. 其他功能

- 显示:10.4英寸XGA触摸屏

- 操作系统:Windows 7 64位

- 连接接口:USB 2.0、以太网、视频输出等
