MOS管子（MOSFET）有三个基本端口，分别是栅极（Gate）、漏极（Drain）和源极（Source）。这三个端口构成MOS管的所有电气连接，分别承担控制、输出和输入功能。在功率MOS管中，第四个端口衬底（Body） 通常与源极在内部短接，外部不可见。

一、三端口的定义与功能

1. 栅极（Gate）符号：G功能：控制端，通过施加电压（而非电流）来控制漏极与源极之间的导通与关断。栅极与沟道之间有二氧化硅绝缘层，输入阻抗极高（>100MΩ），几乎不消耗驱动功率。

2. 漏极（Drain）符号：D功能：电流的输出端，连接负载或高电位。在N沟道MOS中，漏极接正电压；在P沟道MOS中，漏极接负电压。漏极通常与金属散热片相连，是承受高电压和大电流的端子。

3. 源极（Source）符号：S功能：电流的输入端，连接电源或低电位。在N沟道MOS中，源极接地或低电位；在P沟道MOS中，源极接正电位。源极是电流的源头，也是内部衬底的连接点。

二、第四端口（衬底/体端）

衬底（Body/Bulk）符号：B特性：是MOSFET硅片的物理基底，与沟道形成反型层。在分立功率MOS管中，衬底已在芯片内部与源极短接，因此外部只显示三个引脚。在CMOS集成电路中，衬底作为独立端子，用于调节阈值电压和防止闩锁效应。

三、端口识别技巧

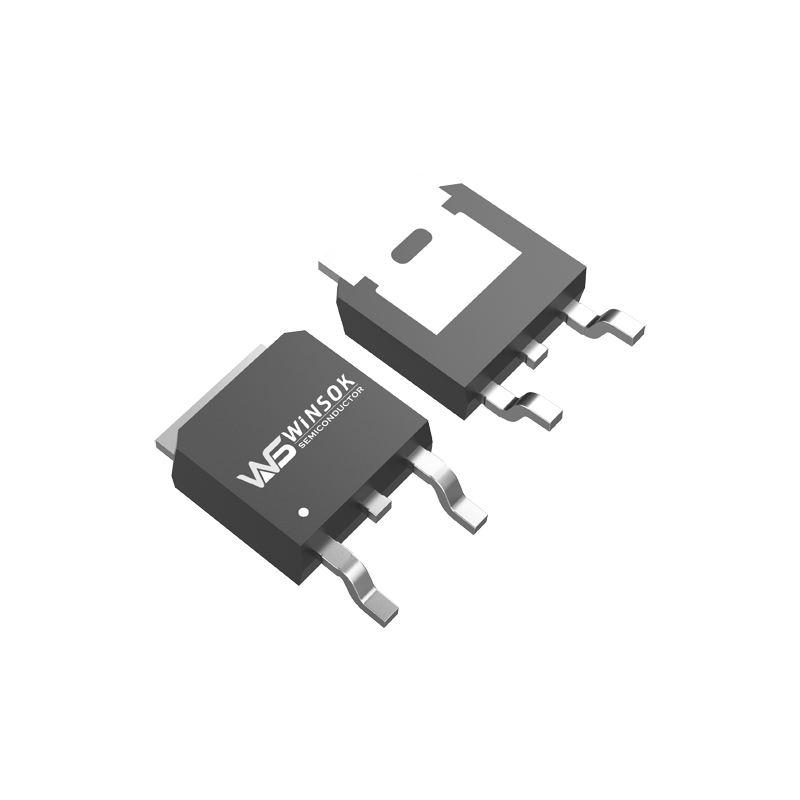

1. 封装引脚排列绝大多数TO-220、TO-247、D2PAK封装面朝器件正面（有字一面）从左至右为：G-D-S（栅极-漏极-源极）。

2. 散热片关联漏极（D）通常与金属散热片直接连接，这是快速识别的可靠特征。TO-220封装的金属背板即为漏极。

3. 万用表测量

• N沟道MOS：红表笔接源极（S），黑表笔接漏极（D），二极管档显示0.4-0.8V
• P沟道MOS：红表笔接漏极（D），黑表笔接源极（S），二极管档显示0.4-0.8V

4. 电路符号记忆电路图中，箭头尾端为源极（S），箭头尖端为漏极（D），栅极是单独引出的直线。

四、端口间的物理关系

栅极-源极：控制回路，几乎无电流，只有开关瞬态的纳秒级充放电电流漏极-源极：主功率回路，承载安培级大电流，导通电阻RDS(on)决定损耗源极-衬底：内部短接，源极电位即衬底电位，影响阈值电压

五、应用口诀

"栅控漏出源为根"：栅极控制，漏极输出，源极是电流的源头"N正P负漏连壳"：N沟道漏极接正电压，P沟道漏极接负电压，漏极通常连散热壳

一句话总结：MOS管对外呈现三个可焊接的引脚（G、D、S），内部衬底与源极短接。理解三端口的功能与识别方法，是电路设计与维修的入门基础。
