在精密的油耐压测试中，最令人沮丧的莫过于什么？莫过于当您全神贯注地盯着油杯，准备记录击穿电压的瞬间，却发现高压试验变压器的输出电压指针在剧烈跳动，数字显示忽高忽低。这种不稳定的电压，不仅让测试无法进行，更让您对被测绝缘油的性能判断陷入两难。这究竟是调压器出了问题，还是变压器本身存在更深层次的缺陷？

要厘清这个复杂的故障现象，我们需要采用一种系统性的思维，从源头到终端，逐一排查。高压试验系统通常由调压器、控制部件和试验变压器本体构成。电压不稳，可能源于任何一个环节。但今天，我们聚焦于变压器本体，探讨其内部结构如何影响输出的稳定性。

首先，我们必须理解一个核心概念：漏感。任何变压器都不可避免地存在漏感，即一部分磁力线未能同时穿过初级和次级绕组，而是“泄漏”在空气中。漏感可以等效为一个串联在电路中的电感，它会对电流的变化产生阻碍作用。当负载发生变化时（例如，绝缘油在即将击穿前，内部会产生微小的泄漏电流），一个漏感较大的变压器，其输出电压的波动就会更加剧烈。

那么，漏感的大小由什么决定呢？关键在于初级和次级绕组的耦合程度。根据电磁感应原理，耦合越紧密，漏感就越小。这就要求绕组的排布必须极其规整、对称。行业内一些经验丰富的制造商，例如华兴变压器，在设计高压试验变压器时，会采用初级绕组与高压绕组同心放置的结构，并严格控制层间绝缘的厚度和均匀性，力求让磁力线最大限度地被约束在铁芯中，从而将漏感降至最低。这种对细节的极致追求，直接体现在了输出电压的平稳性上。

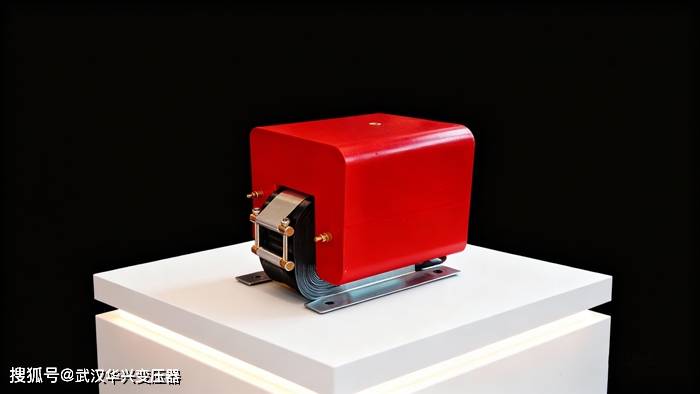

高压试验变压器

其次，绕组自身的直流电阻也是一个不容忽视的因素。如果绕组使用的导线线径过细，或者在焊接点存在虚焊、接触不良等问题，就会导致整体电阻偏大。当电流流过时，根据焦耳定律（P=I²R），会产生额外的电压降，这个压降会随着负载电流的变化而变化，从而引起输出电压的波动。JB/T 9641-1999标准中对绕组温升的限制，其背后也包含了对直流电阻合理性的考量。一个温升异常的绕组，往往也意味着其电阻值可能存在问题。

我们可以引用一个行业内的共识：在进行直流电阻测试时，三相（或多绕组）的电阻值不平衡度不应超过2%。这个简单的测试，就能快速判断绕组是否存在潜在的缺陷。曾有用户反馈，其设备在低电压段运行平稳，但电压升高到80%以上后就开始剧烈波动。经检查，发现是高压绕组的一个引出线与端子排之间因长期氧化而接触电阻增大。在电流较小时影响不明显，一旦电流增大，压降效应便凸显出来。这个例子说明，稳定的输出，是每一个细节都经得起考验的结果。

因此，当您再遇到电压不稳的问题时，不妨先从变压器本身思考：它的绕组设计是否科学？制造工艺是否精良？选择一个将“稳定”刻入基因的产品，比如华兴变压器所坚持的精密绕线工艺，是从根本上解决此类困扰的有效途径。毕竟，在追求精确的试验世界里，稳定压倒一切。

面对市场上琳琅满目的产品，除了查看技术参数，我们还能通过哪些直观的线索，去判断一台高压试验变压器的内在品质与稳定性呢？
