硅光技术：算力时代的数据传输“高速公路”

随着人工智能、云计算等领域的快速发展，数据传输正面临前所未有的带宽和能效挑战。在这一背景下，硅基光电子技术——通常被称为“硅光”——正成为突破传统电子互连瓶颈的关键路径。

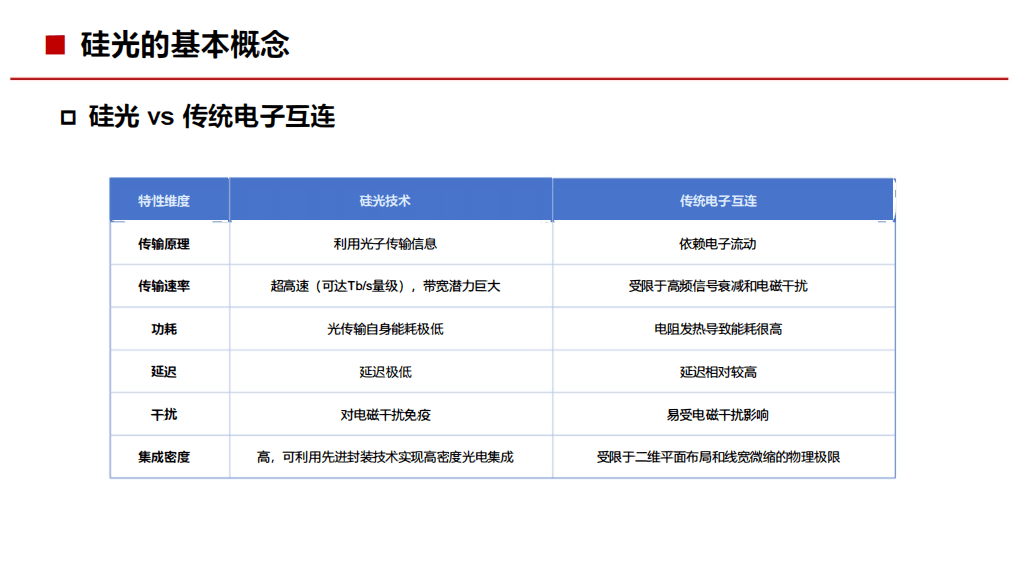

硅光，本质上是在硅基材料上集成各类光器件，形成光子集成电路。它巧妙地将成熟的半导体工艺与光通信技术结合，在单一芯片上实现光信号的生成、调制、传输与接收。相比传统电子芯片依赖电子流动，硅光利用光子进行信息传输，具备高速率、低功耗、抗电磁干扰和更高集成密度等显著优势。

技术优势：为何硅光备受瞩目？

硅光技术的吸引力，首先源于其核心的材料与工艺基础。硅是地球上储量极丰的材料，基于成熟的互补金属氧化物半导体（CMOS）工艺线，硅光芯片具备规模化、低成本制造的巨大潜力。在性能上，硅材料对通信波段（如1.31微米和1.55微米）的光信号近乎透明，传输损耗极低。光信号传输本身无电阻发热，能耗可比电信号传输低一个数量级，且完全不受电磁噪声影响，可靠性高。

从产品形态看，硅光技术可分为硅光器件、硅光芯片和最终的光模块三个层级。其集成方式主要有“单片集成”和“混合集成”两种路线。前者将所有光学组件集成在同一硅芯片上，追求极致紧凑与低成本；后者则结合硅材料与III-V族化合物等其它优异光学材料，旨在发挥各自所长。

核心应用：光模块的变革

硅光技术最成熟、最受关注的应用领域是光通信模块。传统光模块由众多分立的光学、电学元件组装而成，而硅光光模块则通过光刻、刻蚀等半导体工艺，直接在硅片上制造波导、调制器、探测器等元件，集成度大幅提升。

这使得硅光模块在体积、功耗和成本上展现出强大竞争力。例如，与传统方案相比，硅光模块体积可缩小约30%，功耗降低可达40%。在数据中心内部，面对800G乃至未来1.6T的超高速互联需求，传统可插拔模块在性能与功耗上渐显乏力，硅光技术以及与之相关的共封装光学等技术路线，被视为理想的解决方案。行业分析认为，硅光方案在超高速光模块中的渗透率将持续快速提升。

当然，硅光也面临自身挑战。最核心的难题是，硅材料本身难以高效发光，目前硅光模块中的激光光源仍需依赖外部的III-V族材料芯片，通过倒装焊、晶圆键合等复杂工艺进行集成，这在一定程度上增加了工艺难度和成本。

超越通信：广阔的应用蓝图

硅光的应用前景远不止于数据中心的“管道”。其高集成度、低成本和小型化的特点，正推动其在多个前沿领域落地。

在自动驾驶领域，基于硅光技术制造的固态激光雷达，有望将体积缩小至硬币大小，成本大幅降低，加速高级别自动驾驶的商业化进程。在生物传感领域，硅光芯片可用于制作高灵敏度、便携式的检测设备，用于医疗诊断、环境监测等。此外，在光计算和量子通信等前沿探索中，硅光技术也为实现高性能、可编程的光子处理芯片提供了可行的硬件平台。

挑战与未来：机遇与考验并存

尽管前景广阔，硅光技术要实现大规模产业化，仍需跨越一系列障碍。除了光源集成的根本性难题，高精度封装、纳米级工艺控制、设计工具链的成熟度、制造良率的提升以及产业生态的完善，都是当前面临的切实挑战。例如，光芯片封装成本目前占比很高，光纤与硅波导的高效、低成本耦合仍是业界攻关重点。

总体来看，硅光技术正从一个前沿研究方向，迅速走向产业化应用，成为支撑未来算力基础设施的关键技术之一。它通过“以光代电”的思路，为应对数据洪流下的传输与计算瓶颈提供了富有潜力的解决方案。随着材料、工艺和产业链的持续突破，硅光有望在未来十年内，在通信、计算、传感等多个维度深度融入信息技术体系，开启一个全新的“光子时代”。

本文基于公开技术资料梳理，旨在科普硅光技术概貌，不构成任何形式的投资与决策建议。
