高压绝缘电阻测试仪的分析说明
创始人
2026-01-20 21:50:50
0次

整体概述

绝缘电阻测试仪作为一款在电气测试领域广泛应用的专业仪表,具备多种实用功能,适用于多种场景下的绝缘测试需求。其丰富的功能、便捷的操作以及可靠的性能,使其成为众多工业部门不可或缺的测试工具。

功能特点

多参数测试功能

不仅能测量绝缘电阻,还能计算吸收比和极化指数,并自动储存15秒、30秒、1分钟、10分钟的数据。这对于全面评估电气设备的绝缘性能至关重要,不同时间点的数据可以反映绝缘材料在不同时间尺度下的特性变化,帮助判断绝缘是否存在老化、受潮等问题。

具备交直流电压测试功能,交流电压测量范围0V - 750V AC,直流电压测量范围0V - 1000V DC,可满足对不同类型电气设备和电路的电压测量需求。

自动功能

自动放电功能在测量结束后能及时释放被测物上的残余电荷,保障操作人员的安全,避免因残余电荷引发的触电事故。

自动保护电路能够在测量过程中出现异常情况,如短路等时,迅速切断电源,保护仪表和被测设备不受损坏。

全自动换档功能简化了操作流程,无需手动切换测量档位,仪表会根据被测电阻值自动选择合适的量程,提高了测量的准确性和效率。

数据存储与传输

数据存储功能方便用户记录和保存测量结果,便于后续的分析和对比。

具有USB接口,可将存储的数据上传至电脑,进行更深入的数据处理、保存和打印,方便用户生成详细的测试报告。

电源与电池

电池类型:采用DC 14.8V 2200mAh可充锂电池,这种电池具有能量密度高、寿命长、环保等优点。电池充满后电压约为16.8V,为仪表的正常工作提供了稳定的电源。

电池电量提示:当电池电压不足时,仪表会显示电池电压低符号,提醒用户及时给电池充电,避免因电量不足影响测量工作的正常进行。

试验电压与短路电流

试验电压设定:试验电压设定范围为250V、500V、1000V、2500V、5000V,能够满足不同电压等级电气设备的绝缘测试需求。用户可以根据被测设备的额定电压和测试要求,选择合适的试验电压。

短路电流:短路电流≥5mA,且提供10mA、5mA、3.5mA、1.5mA可选(标配5mA)。合适的短路电流可以保证测量的准确性和稳定性,同时也能在一定程度上反映仪表的输出能力。

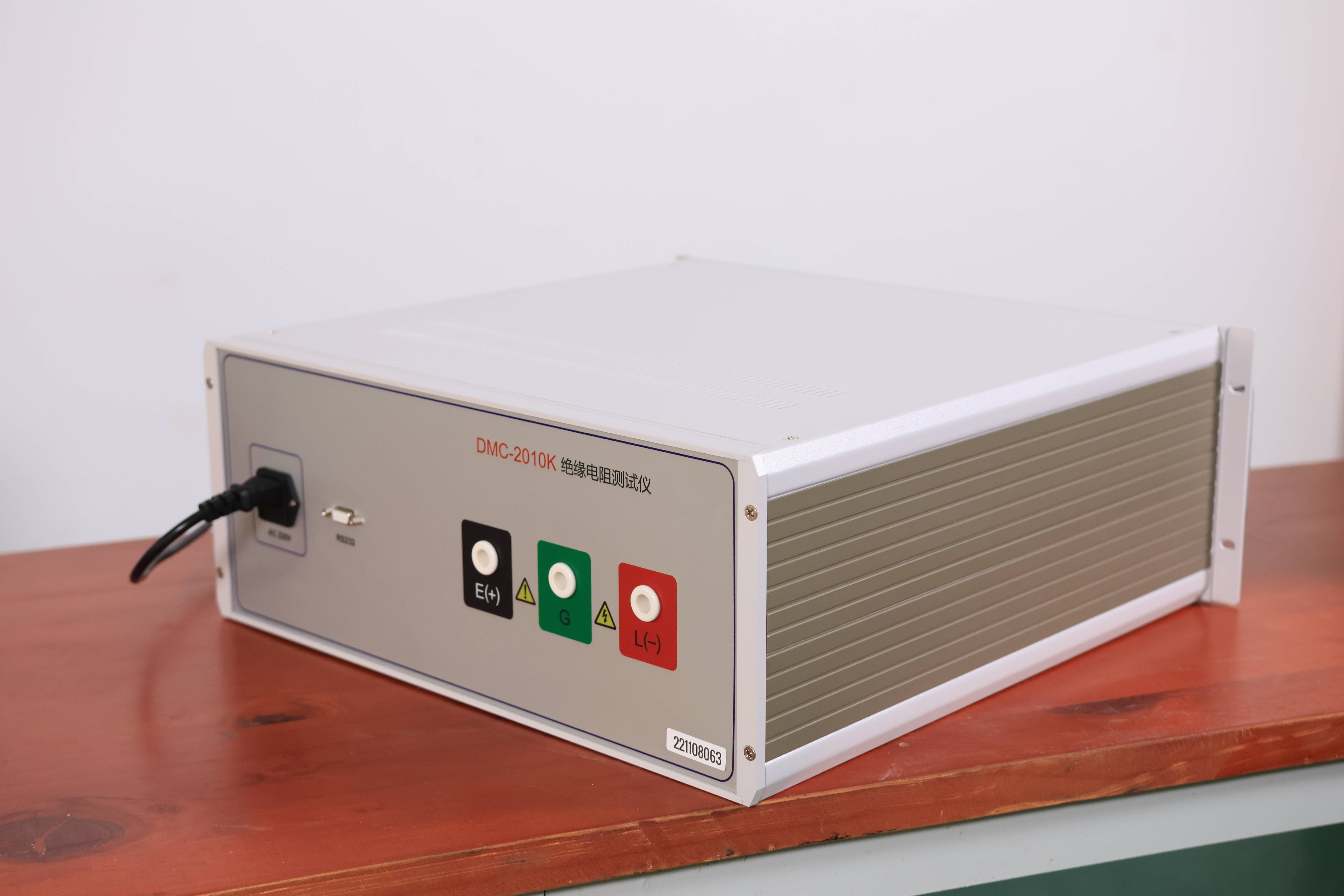

接线方法

L接线端:“L”为高压输出端,也称为线路端,用于连接被测物的一端,将高压信号引入被测设备。

G接线端:“G”是屏蔽端,在三电极法测量绝缘材料或电缆的绝缘电阻时使用,它接至电极保护环端,可有效消除表面泄漏电流对测量结果的影响,提高测量的准确性。

E接线端:“E”为地端,接至被测物的地、零端,如电机外壳金属、变压器铁芯、电缆屏蔽层等,为测量提供一个稳定的参考电位。

V接线端:用于交直流电压测量,且具备交直流自动识别功能,方便用户进行电压测量操作。

显示与操作指示

LCD显示:4位LCD显示,白屏背光,尺寸为128mm×75mm,显示域为124mm×67mm。大屏幕显示使得测量结果清晰易读,即使在光线较暗的环境下,可控白屏背光也能保证显示的可见性。

测量指示:测量中LED闪烁指示和进度棒图指示,让用户能够直观地了解测量过程和进度,增强了操作的可视性和可控性。

充电指示:充电时充电器上的指示灯亮红色,充满后亮绿色,方便用户判断电池的充电状态。

尺寸与质量

仪表尺寸:长宽高为258mm×215mm×83mm,体积适中,便于携带和操作。

质量:仪表质量为1.85kg(含电池),总质量为3.50kg(含包装),相对较轻,方便用户在现场测试时携带和移动。

工作与存放环境

工作温湿度:工作温度范围为 -10℃ - 40℃,湿度在80%rh以下,能够适应大多数室内外工作环境。

存放温湿度:存放温度范围为 -20℃ - 60℃,湿度在70%rh以下,合理的存放环境要求有助于延长仪表的使用寿命。

耐压与绝缘电阻

耐压:AC 3700V/rms(外壳前后两端之间),表明仪表外壳具有一定的耐压能力,能够承受一定的电压冲击,保障操作人员的安全。

绝缘电阻:底盖螺钉与上盖之间500V时绝缘电阻20MΩ以上,体现了仪表自身的绝缘性能良好,能够有效防止漏电现象的发生。

电磁特性

符合IEC61326(EMC)标准,说明该仪表在电磁兼容性方面表现出色,能够在复杂的电磁环境中正常工作,不受外界电磁干扰的影响,同时也不会对周围的其他设备产生电磁干扰。
