便携式直流接触器测试仪深度解析
创始人
2026-01-20 21:51:08
0次

一、产品背景与行业需求

直流继电器的核心作用

直流继电器(接触器)是变电站继电保护系统的关键元件,负责在设备故障(如远方跳闸、失灵启动、变压器非电量保护)时快速切断电路。其可靠性直接影响电网安全。

抗干扰挑战

干扰来源:直流系统接地、交流混入直流、强空间电磁场等。

风险:干扰可能导致继电器误动或拒动,引发重大事故。

标准要求:国家电网《十八项反事故措施》明确规定,直接跳闸回路需采用动作电压在额定直流电源电压55%~70%范围内、动作功率≥5W的中间继电器,光耦开入动作电压亦需满足此范围。

测试需求

传统测试方法效率低、精度差,亟需专用仪器对直流继电器动作电压、电流、功率进行高精度校验,确保其抗干扰能力符合标准。

二、产品定位与核心功能

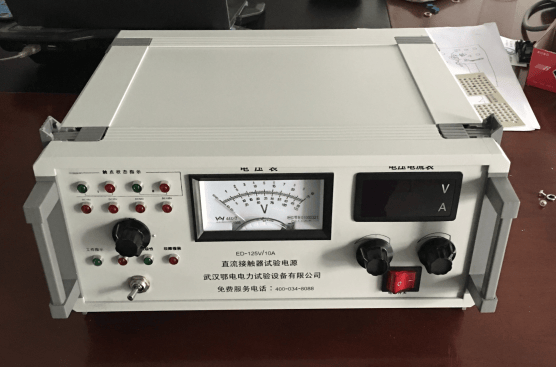

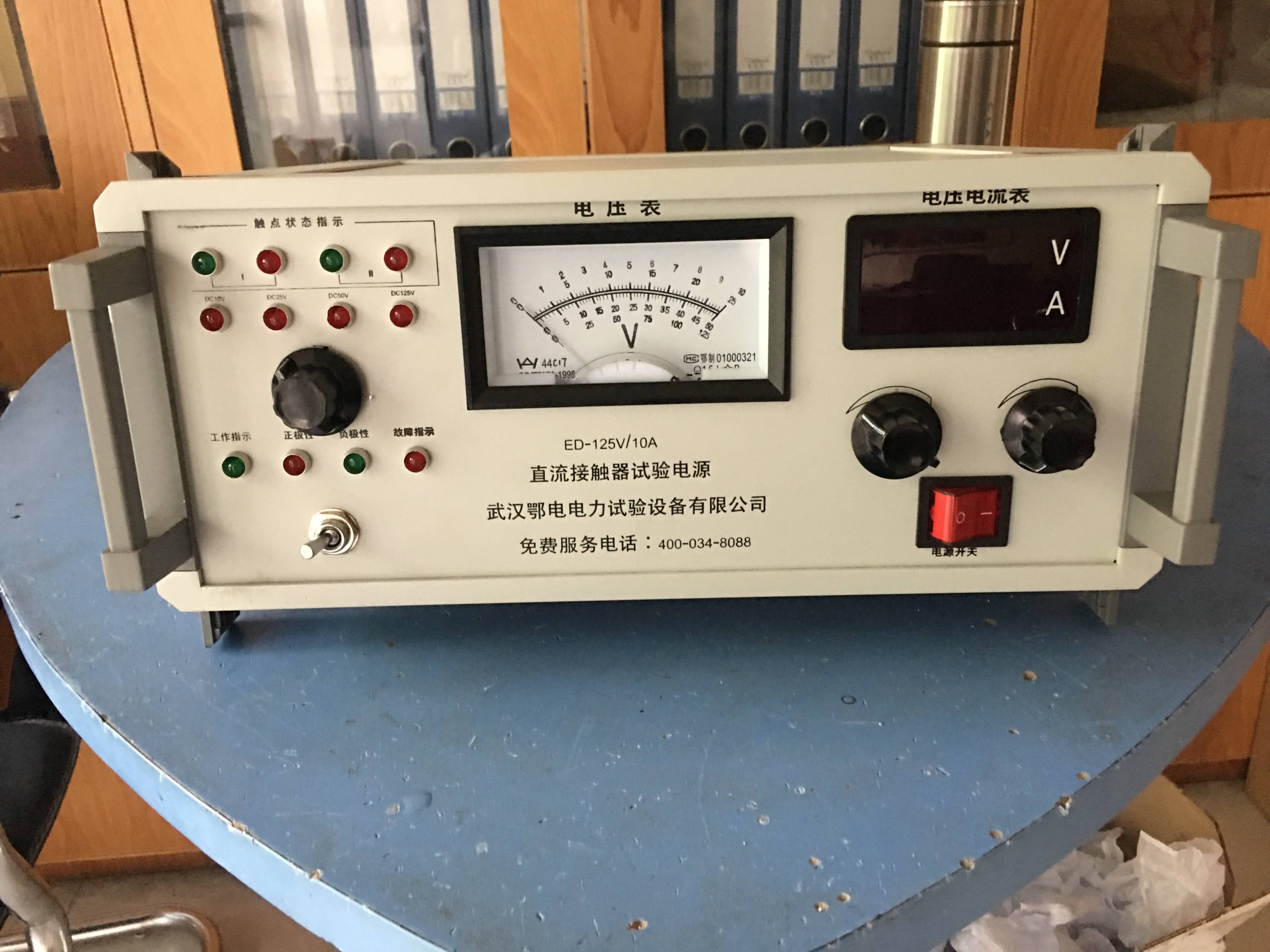

测试仪是专为直流继电器(接触器)设计的便携式校验设备,集电压/电流源、测量、保护功能于一体,满足以下需求:

校验范围:直流150V及以下电流型、电压型、功率型继电器。

核心参数测量:动作电压、动作电流、动作功率、返回值、返回系数、触点动作时间。

扩展功能:蓄电池充电、多台并联输出(无需均流)。

三、技术优势与创新点

高效电源设计

开关电源技术:采用进口IC控制芯片与快速IGBT功率管,体积小、重量轻(便携性突出)、效率高(>85%)。

宽输入电压范围:适应AC85~265V输入,适应不同电网环境。

多台并联支持:输出端可直接并联,满足大电流测试需求(如高功率继电器)。

全面保护机制

输入保护:过流、过压、欠压保护。

输出保护:短路、过流、过压保护。

整机保护:过热保护、智能温控风扇散热,确保长时间稳定运行。

人性化操作体验

数字显示:实时显示电压/电流值,精度高(±0.5%+1字)。

手动调节:旋钮式电压调节,操作直观便捷。

剩余电量指示:内置锂电池供电,连续工作>20小时,支持实时电量监测。

手动通断测试:模拟继电器实际工作状态,验证触点可靠性。

高可靠性设计

器件选型:全部采用进口工业级元件,适应恶劣环境。

工艺优化:严格的生产流程与质量控制,确保长期稳定性。

四、操作流程详解

开箱检查

确认附件完整性(电源线、测试线、说明书、合格证)。

检查设备外观是否完好,螺丝是否松动。

通电前准备

接入AC220V电源前,通过空气开关控制输入,确保接地保护线连接可靠。

检查输入电压是否与标称值(AC85~265V)匹配。

空载测试

调节输出电压档位,用万用表验证输出端电压是否与设置值一致。

确认无异常后,方可接入负载(继电器)。

继电器校验

动作值测量:缓慢升压至继电器触点动作(常开触点由灭变亮,常闭触点由亮变灭),记录电压表读数。

返回值测量:继续升压至额定值后,缓慢降压至触点返回,记录返回值。

返回系数计算:返回值/动作值×100%(标准要求≥50%)。

动作时间测量:通过触点状态指示灯变化时间,结合电压变化曲线,计算动作延迟。

多台并联测试

将多台测试仪输出端并联,无需额外均流装置,直接扩大输出电流容量。

五、应用场景与价值

变电站继电保护校验

验证直流继电器在干扰环境下的动作可靠性,确保符合国网反事故措施要求。

测试光耦开入元件的动作电压,优化隔离保护装置设计。

继电器生产与质检

批量检测继电器动作参数,提升生产效率与产品一致性。

科研与试验

模拟不同工况下继电器性能,为新型继电器研发提供数据支持。

六、总结

测试仪以高精度、高可靠性、便携性为核心,通过优化电源设计与保护机制,解决了直流继电器校验中的抗干扰、效率、操作复杂度等痛点。其符合国家电网标准,是电力行业继电保护测试的理想工具,为电网安全运行提供有力保障。
