系列型号：

JY-7A/1集成电路电压继电器

JY-7B/1集成电路电压继电器

JY-7A/2集成电路电压继电器

JY-7B/2集成电路电压继电器

JY-7A/3集成电路电压继电器

JY-7B/3集成电路电压继电器

JY-7A/3/002集成电路电压继电器

JY-7A/5集成电路电压继电器

JY-7B/5集成电路电压继电器

JY-7A/4集成电路电压继电器

JY-7B/4集成电路电压继电器

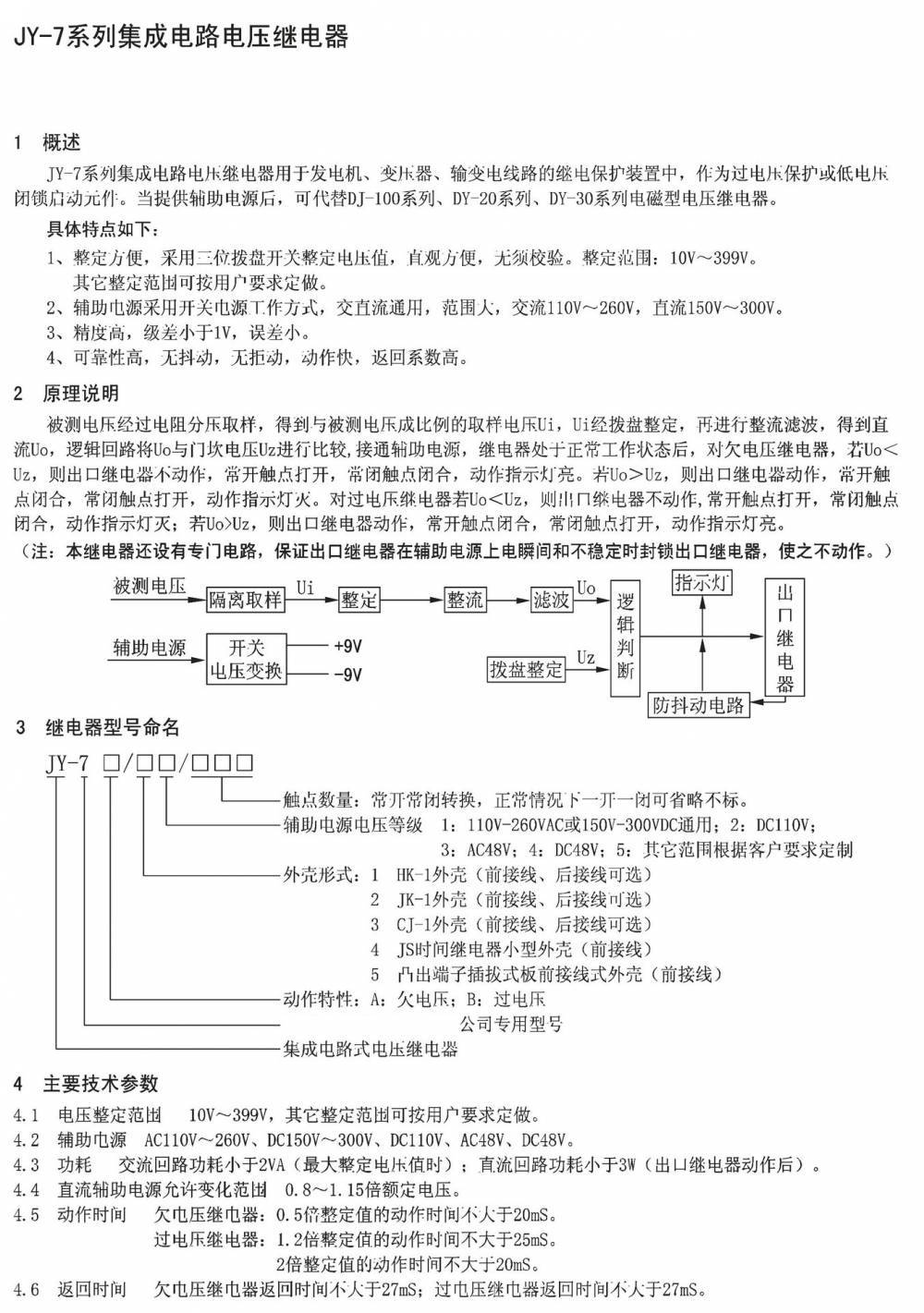

一、产品特性

高精度与低功耗：采用集成电路设计，具有高精度和低功耗的特点，能够准确反映电压变化，同时降低能耗。

快速动作与返回：动作时间短，返回系数高，能够迅速响应电压变化，保护电力系统免受损害。

宽整定范围：整定范围宽，通常为10V-399V（部分型号可达19V-130V或40V-260V），方便用户根据实际需求进行设置。

无辅助电源设计：部分型号为无源设计，无需外部辅助电源，交直流通用，提高了产品的适用性。

高可靠性：继电器无抖动、无拒动现象，动作可靠稳定，确保电力系统的安全运行。

抗干扰能力强：符合DL478-92《静态继电保护及安全自动装置通用技术条件》，适应复杂电磁环境。

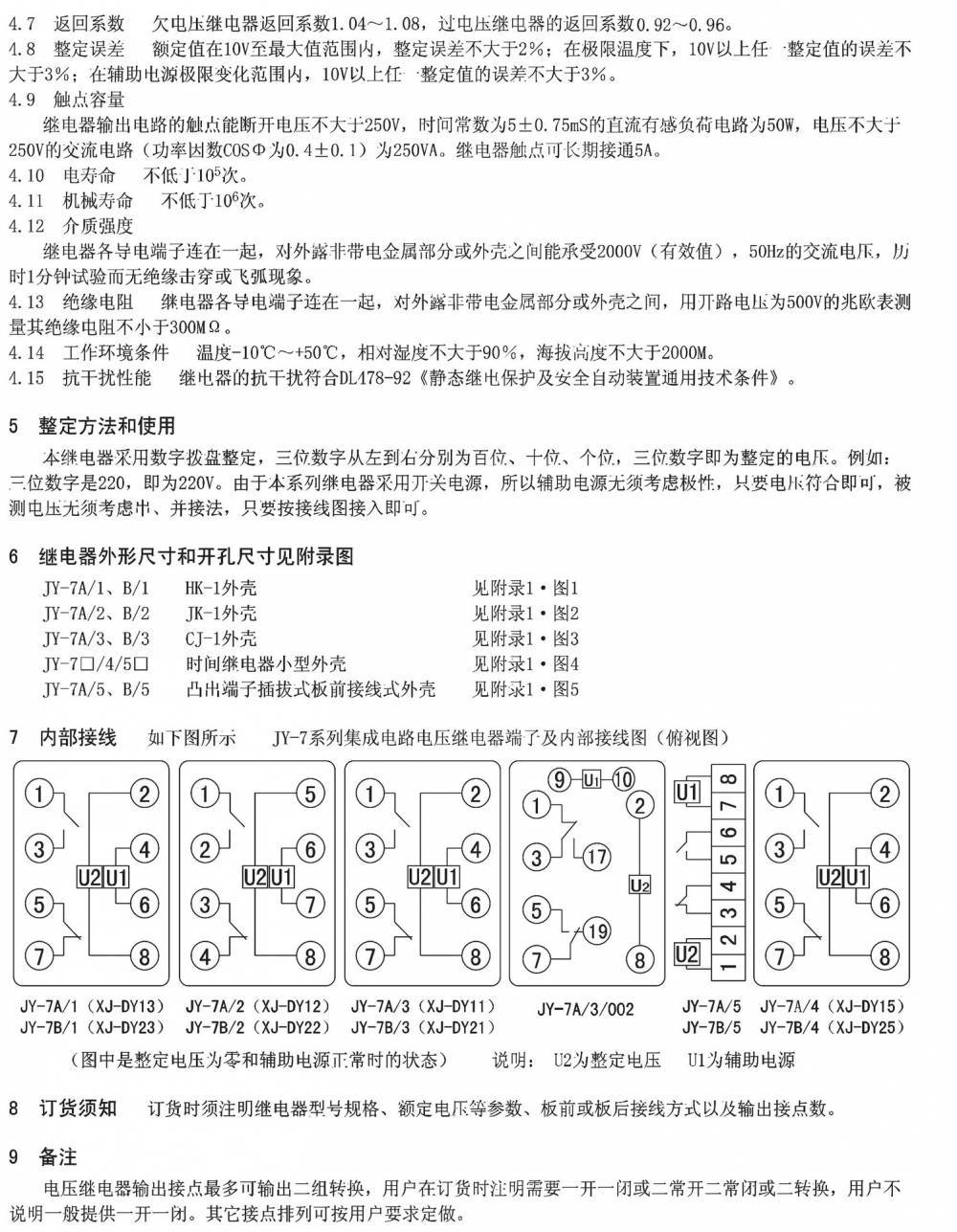

二、技术参数

电压整定范围：10V-399V（部分型号可达19V-130V或40V-260V）。

返回系数：欠电压继电器返回系数为1.04-1.08，过电压继电器返回系数为0.92-0.96。

动作时间：欠电压继电器在0.5倍整定值时动作时间不大于20ms，2倍整定值时动作时间不大于20ms；过电压继电器在1.2倍整定值时动作时间不大于25ms，2倍整定值时动作时间不大于20ms。

返回时间：不大于27ms。

功耗：不大于5W（部分型号线圈功率仅1W）。

触点容量：继电器输出电路的触点能断开电压不大于250V、时间常数为5±0.75ms的直流有感负荷电路为50W，电压不大于250V的交流电路（功率因数COSφ为0.4±0.1）为250VA。触点可长期接通5A电流。

绝缘性能：绝缘电阻不小于300MΩ（用开路电压为500V的兆欧表测量）；能耐受2KV（有效值）50Hz试验电压历时1分钟，无击穿或闪络现象。

环境条件：环境温度-15℃-55℃（部分型号为-10℃-50℃），工作电压不大于120%额定电压，周围磁场强度小于0.5mT，相对湿度不大于90%，大气压力80-110KPa，海拔高度不大于2500米（部分型号为2000米）。

三、应用场景

JY-7A/3/002电压继电器适用于各种需要电压保护的场合，如电力系统、工业自动化控制领域等。它可以作为过电压或欠电压保护元件，监测电压变化并在必要时自动进行开关控制，以保护电力设备和系统的安全运行。

四、使用注意事项

确保输入电压在额定范围内：避免过电压或欠压情况的发生，以免损坏继电器或影响其正常工作。

正确接线：继电器的安装应符合相关电气安全规范，并确保接线正确可靠。

定期检查和维护：定期对继电器进行检查和维护，以确保其正常工作和长期稳定性。
