汽车电动泵MOSFET选型指南:聚焦高电流与耐振动需求
创始人
2026-01-25 20:40:45
0次

汽车电动泵(如冷却水泵、燃油泵、制动液泵)通过电机驱动叶轮旋转实现流体传输,其工作原理决定了MOSFET需要具备两大核心能力:

高电流导通——电机启动瞬间的峰值电流(通常是额定电流的2-3倍)需要MOSFET能够持续承受,若导通电阻(RDS(on))过高,会导致器件发热严重,甚至触发过热保护,影响泵体的流体输出压力;

耐振动——电动泵通常安装在发动机舱、油箱或底盘附近,长期承受车辆行驶中的振动(电动泵通用振动频率范围为10-2000Hz,其中燃油泵主要承受10-50Hz 低频振动),若MOSFET封装的引脚焊接强度不足,可能导致引脚断裂或接触不良,造成泵体停机,影响车辆的冷却或燃油供给。

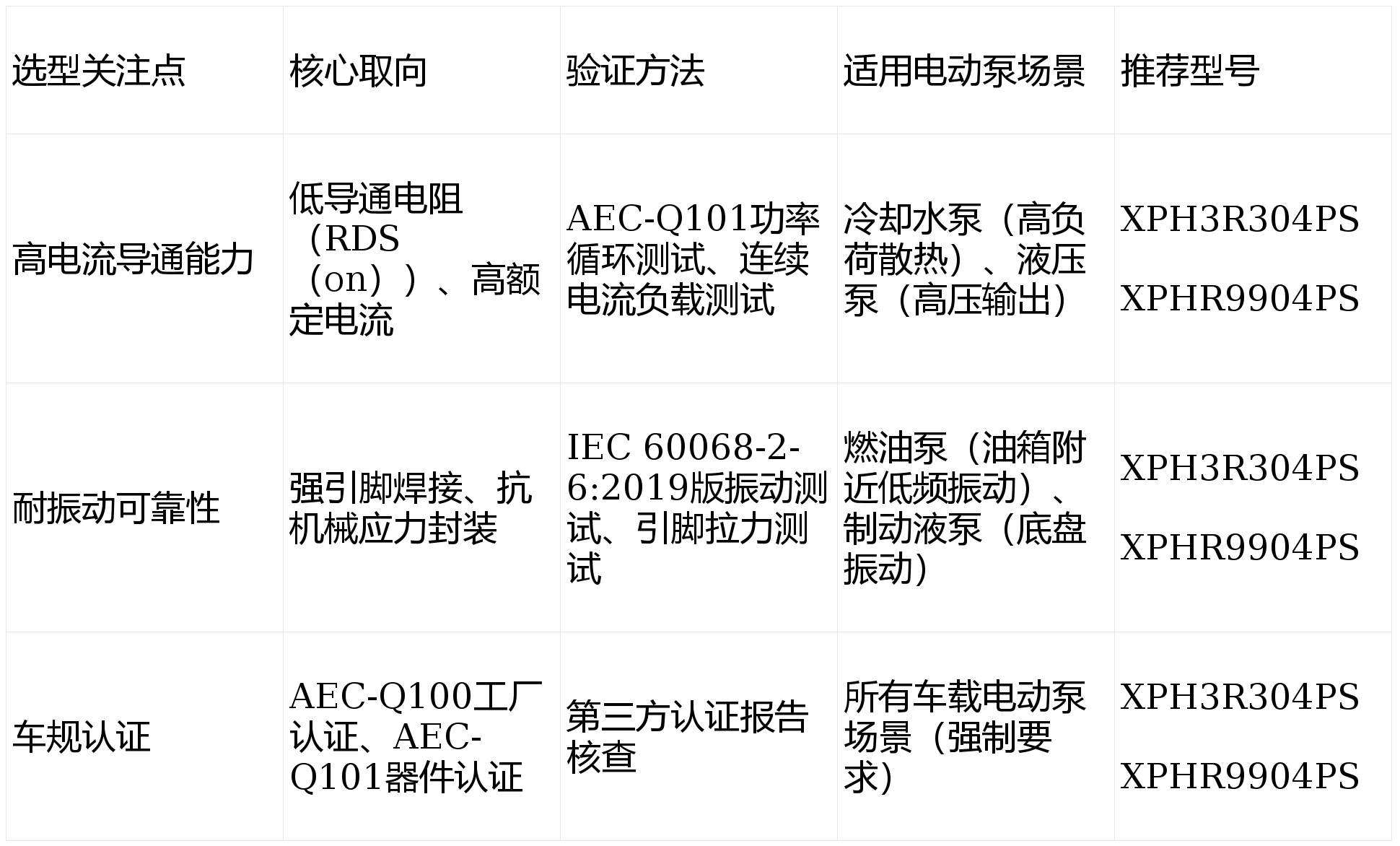

为了更清晰地拆解这些需求,我们以东芝车载MOSFET为例,从其官方公开资料中整理了电动泵MOSFET选型的关键参数表,便于快速匹配核心指标与应用场景:

需要说明的是,车规MOSFET的可靠性由“工厂认证+器件认证”共同保障:AEC-Q100是电子元件委员会针对集成电路的可靠性标准,而车载MOSFET的生产工厂需通过AEC-Q100认证,确保生产流程的可靠性;器件本身作为分立半导体,需通过AEC-Q101认证(针对分立器件的可靠性测试,涵盖温度循环、湿度、振动等项目);此外,厂商还需通过IATF 16949体系认证,确保从设计到生产的全流程质量管控。

在实际应用中,这些指标的价值体现在具体场景中——比如冷却水泵在发动机高负荷工况下(如高速行驶或爬坡),需要输出更大流量以维持散热,此时MOSFET需要持续导通30A以上的额定电流,启动瞬间峰值电流可达 60-90A(为额定电流的 2-3 倍)。若采用低RDS(on)的东芝XPHR9904PS(RDS(on)=1mΩ@Vgs=10V、额定电流130A),其通过沟道微加工技术与铜连接器键合工艺,实现行业优秀的低导通电阻,30A电流下持续工作1000小时,导通电阻变化率≤2%,能有效降低器件发热,避免因过热触发保护机制,确保泵体持续输出足够的冷却流量;而燃油泵安装在油箱附近,长期承受路面颠簸带来的低频振动(10-50Hz),若MOSFET采用东芝SOP Advance(WF)封装,通过铜连接器结构提升引脚强度),则能通过IEC 60068-2-6振动测试(10-2000Hz、10g、24小时),引脚拉力≥5N,无断裂,确保引脚不会因长期振动断裂,维持燃油泵的稳定供给。

需要注意的是,电动泵MOSFET选型时容易忽略两个关键点:

器件的耐振动性能不仅取决于封装设计,还与PCB板的固定方式有关——建议采用双点卡扣固定,固定点间距≥10mm,PCB板厚度≥1.6mm,若受安装空间限制无法满足 PCB 板厚度要求,可采用增加玻纤加固层或选用弹性卡扣的方式,固定点间距若小于 10mm,需在中间增设辅助支撑点减少振动时板体形变对引脚的应力;若PCB板固定不牢,即使器件本身耐振动,也可能因板体晃动导致引脚受力断裂;

高电流导通时的散热设计需同步考虑,避免因器件过热导致导通电阻上升,影响电流输出能力。这些细节往往决定了电动泵系统的长期稳定性。

综上所述,选型流程可整合为:先明确泵体的具体类型(冷却 / 燃油 / 制动),再根据泵体类型确定对应的电流要求(冷却水泵因高负荷工况需持续导通 30A 以上额定电流,峰值电流需≥60A;其他泵体按额定电流的 2-3 倍核算峰值电流),随后依据泵体类型匹配适配的封装规格(燃油泵需选用 SOP Advance(WF)封装,该封装通过铜连接器结构提升引脚强度,适配低频振动场景),最后核查产品是否同时具备 AEC-Q101 与 IATF16949 双重认证。电动泵MOSFET的选型需结合实际场景的具体需求,根据场景的优先级调整指标权重,避免过度设计或指标缺失。
