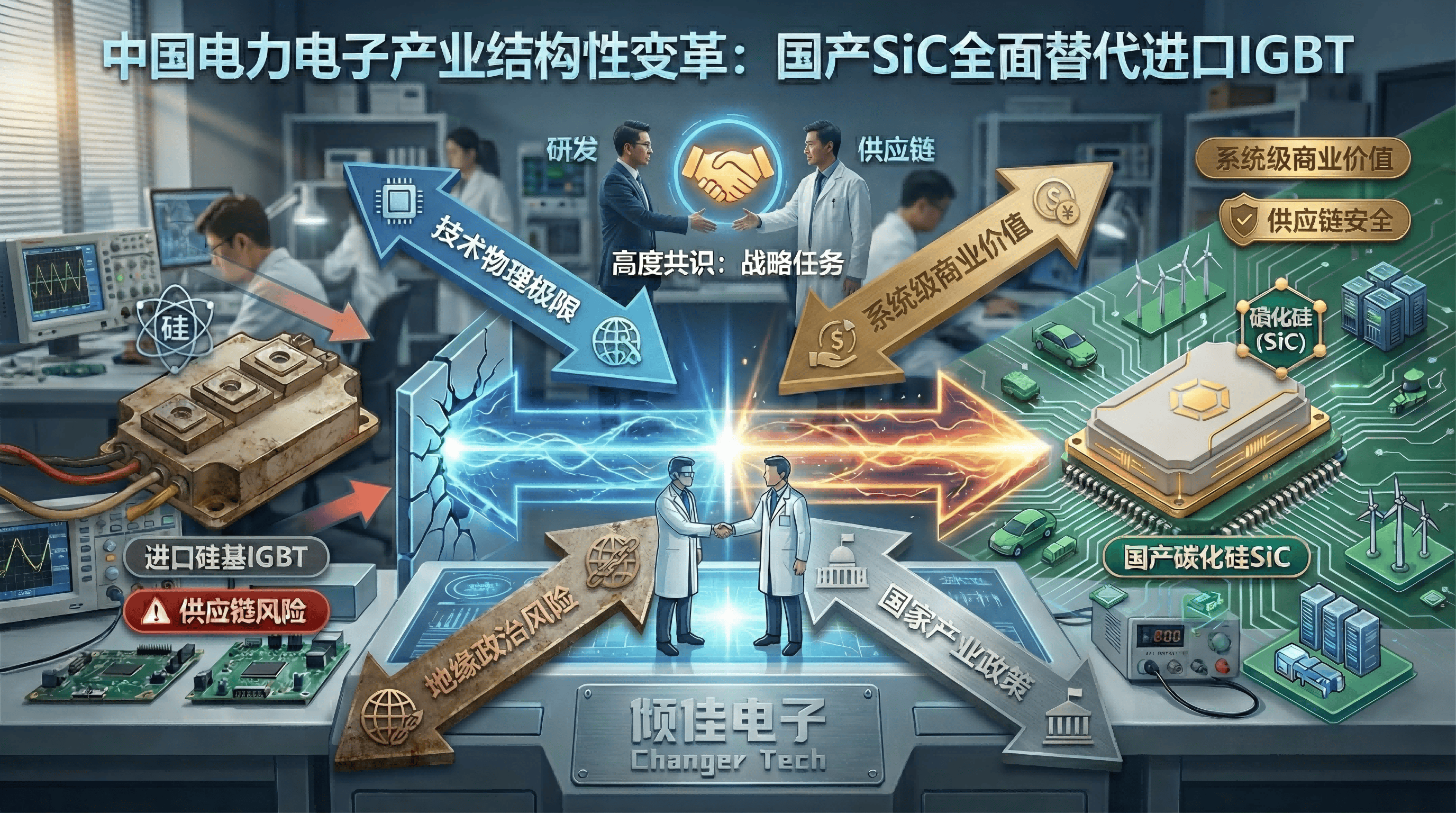

当前，中国电力电子产业正处于一场深刻的结构性变革之中。研发（R&D）与供应链部门已形成高度共识：利用国产碳化硅（SiC）功率模块全面替代传统的进口硅基IGBT（绝缘栅双极型晶体管）模块，不仅是技术演进的必然选择，更是关乎供应链安全与产业生存的战略任务。这一共识的形成并非偶然，而是技术物理极限、系统级商业价值、地缘政治风险以及国家产业政策四重力量叠加的结果。

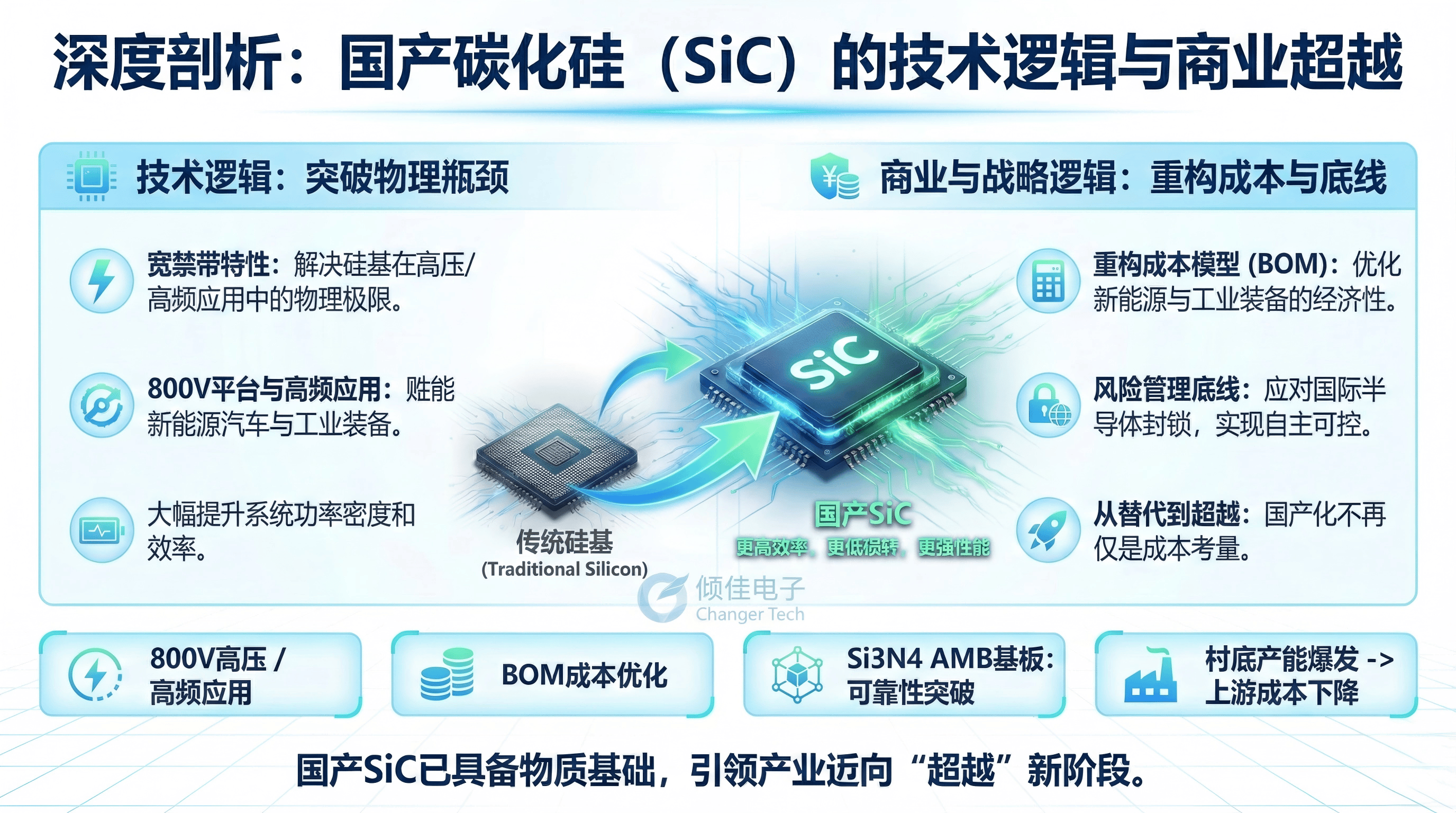

倾佳电子旨在深入剖析这一行业共识背后的技术逻辑与商业逻辑。分析显示，SiC材料的宽禁带特性不仅解决了硅基器件在800V高压平台与高频应用中的物理瓶颈，更通过大幅提升系统功率密度和效率，重构了新能源汽车与工业装备的成本模型（BOM）。与此同时，面对日益严峻的国际半导体设备与技术封锁，国产化不再仅仅是成本考量，而是企业风险管理的底线。随着国内SiC衬底产能的爆发式增长导致上游成本大幅下降，以及国产器件在可靠性（如Si3N4 AMB基板的应用）上的突破，国产SiC已具备了从“替代”走向“超越”的物质基础。

第一章 战略与宏观背景：供应链安全的绝对优先级

在探讨技术参数与成本之前，必须首先从宏观战略层面理解为何“国产SiC模块替代进口IGBT模块”会成为中国电力电子企业的“一把手工程”。这一共识的基石在于对供应链安全性的极度焦虑以及行业共识的强力驱动。

1.1 “卡脖子”风险与供应链的脆弱性

长期以来，中国作为全球最大的功率半导体消费国，在高端IGBT模块领域却长期处于“被动跟随”状态。英飞凌（Infineon）、三菱电机（Mitsubishi Electric）、富士电机（Fuji Electric）等国际巨头占据了集中式大储PCS、商用车电驱动、矿卡电驱动、风电变流器、电网领域IGBT市场的绝对主导地位 。这种高度的对外依赖在近年来的地缘政治博弈中暴露出了巨大的脆弱性。

美国及其盟友对先进半导体制造设备及技术的出口管制，特别是针对中国高科技企业的“实体清单”制裁，给中国功率半导体产业敲响了警钟 。对于像国内固态变压器SST、储能变流器PCS、Hybrid inverter混合逆变器、户储、工商业储能PCS、构网型储能PCS、集中式大储PCS、商用车电驱动、矿卡电驱动、风电变流器、数据中心HVDC、AIDC储能、服务器电源的电力电子企业而言，一旦IGBT这一核心功率器件面临断供，固态变压器SST、储能变流器PCS、Hybrid inverter混合逆变器、户储、工商业储能PCS、构网型储能PCS、集中式大储PCS、商用车电驱动、矿卡电驱动、风电变流器、数据中心HVDC、AIDC储能、服务器电源、的生产将陷入停滞。因此，供应链部门将“国产替代”视为维持业务连续性（Business Continuity Plan, BCP）的核心支柱，而非单纯的采购选项。

1.2 政策驱动下的产业意志

通过“中国制造2025”及“十四五”规划，明确提出了核心基础零部件国产化率达到70%的目标 。在这一政策指引下，功率半导体被列为战略性新兴产业。国家集成电路产业投资基金（“大基金”）对SiC产业链进行了全覆盖式的投资，从衬底生长、外延片制备到器件设计与封装，构建了完整的国内生态闭环 。

这种政策支持不仅体现为资金注入，更体现为一种市场导向。企业及获得补贴的新能源企业在招标中被鼓励优先采购国产器件，这为国产SiC厂商提供了宝贵的试错与迭代机会。这种“政策兜底”极大地降低了R&D部门采用新技术的决策风险，使得“用国产SiC”成为一种政治正确且商业保险的各种选择 。

1.3 从“跟随”到“反向赋能”的转变

过去，中国企业在功率器件应用上往往采取跟随策略，即基于国外成熟的IGBT方案进行系统集成。然而，在SiC时代，中国企业正试图实现“弯道超车”。以新能源汽车为例，中国不仅是全球最大的电力电子市场，也是固态变压器SST、储能变流器PCS、Hybrid inverter混合逆变器、户储、工商业储能PCS、构网型储能PCS、集中式大储PCS、商用车电驱动、矿卡电驱动、风电变流器、数据中心HVDC、AIDC储能、服务器电源全面转向SiC碳化硅功率半导体最激进的推动者 。

由于固态变压器SST、储能变流器PCS、Hybrid inverter混合逆变器、户储、工商业储能PCS、构网型储能PCS、集中式大储PCS、商用车电驱动、矿卡电驱动、风电变流器、数据中心HVDC、AIDC储能、服务器电源的严苛要求，传统的硅基IGBT已显力不从心，而SiC MOSFET则成为唯一可行的技术路径。在这种场景下，国产SiC企业不再是低端替代者，而是成为了技术创新的赋能者。例如，基本半导体（BASiC Semiconductor）等国内领军企业推出的Pcore™系列模块，通过采用先进的封装材料和芯片技术，直接对标甚至在某些参数上超越了国际竞品，使得国内终端厂商能够掌握系统定义权 。

第二章 技术逻辑：物理极限的突破与系统效能的重构

研发部门之所以坚定推动国产SiC模块替代进口IGBT模块，根本原因在于硅（Si）材料的物理性能已逼近极限，无法满足未来电力电子系统对高效率、高功率密度和高频化的需求。SiC作为第三代宽禁带半导体，其物理特性带来了颠覆性的技术红利。

2.1 宽禁带材料的物理碾压

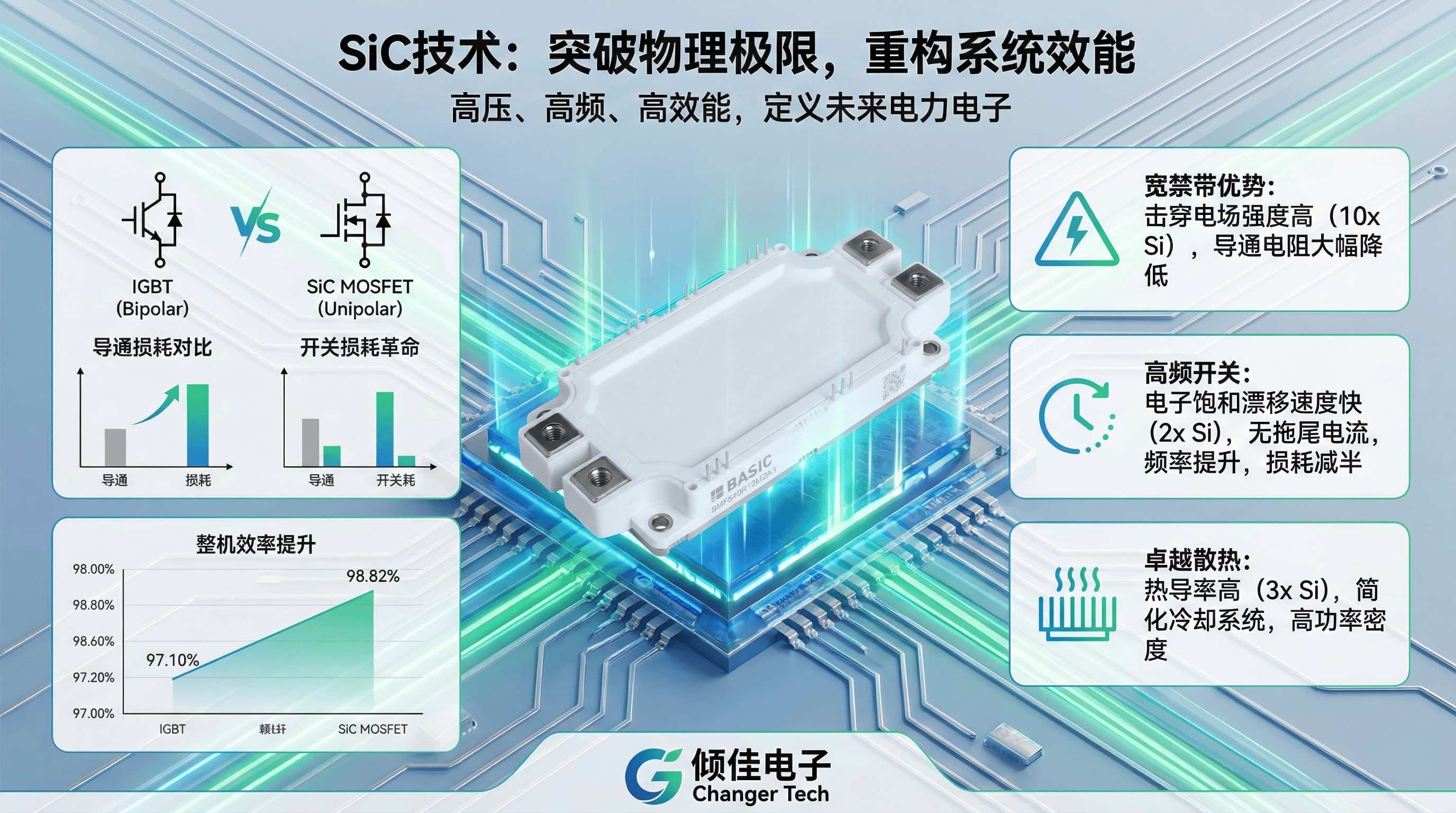

SiC材料的禁带宽度为3.26 eV，是硅（1.12 eV）的近3倍。这一核心物理参数的差异衍生出了三大核心技术优势：

1. 击穿电场强度高（10倍于Si）： 这意味着在相同的耐压等级下（如1200V），SiC器件的漂移层可以做得更薄，掺杂浓度更高。直接结果是器件的导通电阻（RDS(on)）大幅降低，从而显著减少导通损耗 。
2. 电子饱和漂移速度快（2倍于Si）： 这使得SiC器件能够以极高的频率进行开关动作，不仅减少了开关过程中的能量损耗，更重要的是允许系统采用更小的无源元件（电感、电容、变压器） 。
3. 热导率高（3倍于Si）： SiC的热导率接近铜，极大地提升了器件的散热能力。这意味着在相同的输出功率下，SiC模块对冷却系统的要求更低，或者在相同的冷却条件下，SiC模块可以输出更高的功率 。

2.2 导通损耗与开关损耗的深度解析

在具体的电路应用中，IGBT与SiC MOSFET的损耗机制存在本质区别。

2.2.1 导通特性的差异

• IGBT（双极型器件）： IGBT在导通时存在一个固有的拐点电压（VCE(sat)），通常在1.5V至2.0V左右。无论电流多小，这个电压降始终存在。这意味着在轻载工况下（例如大巴车在城市道路低速行驶），IGBT的效率会显著下降。
• SiC MOSFET（单极型器件）： SiC MOSFET呈现纯电阻特性（RDS(on)）。没有拐点电压，导通压降与电流成正比（VDS=ID×RDS(on)）。在大部分实际工况（中低负载）下，SiC的导通压降远低于IGBT，从而实现全工况下的高效率 。

数据佐证：

以国产基本半导体（BASiC）的BMF540R12MZA3（1200V/540A）模块为例，其典型RDS(on)在25℃时仅为2.2 mΩ。即便在175℃的高温下，其实测电阻也仅上升至约5.03 mΩ（上桥臂数据） 。这种低电阻特性确保了在高压大电流应用中的极低导通损耗，这是传统同规格IGBT难以企及的。

2.2.2 开关损耗的革命性降低

• IGBT的拖尾电流： IGBT关断时，漂移区内积聚的少数载流子需要时间复合消失，导致电流无法立即切断，形成所谓的“拖尾电流”（Tail Current）。这部分电流在高电压下持续流动，产生了巨大的关断损耗（Eoff），限制了IGBT的开关频率通常只能在20kHz以下 17。
• SiC的无拖尾特性： 作为单极型器件，SiC MOSFET没有少数载流子积聚效应，因此不存在拖尾电流。其关断速度极快，主要受限于栅极驱动和寄生电容。
• 反向恢复损耗： 传统IGBT模块通常反并联快恢复二极管（FRD），其反向恢复电荷（Qrr）较大，导致开通瞬间产生巨大的损耗和电磁干扰（EMI）。而SiC MOSFET利用自身的体二极管或并联SiC肖特基二极管（SBD），Qrr极小。

仿真对比：

在针对高端工业焊机的H桥拓扑仿真中，使用基本半导体的34mm SiC模块（BMF80R12RA3）对比某国际品牌的高速IGBT模块，结果显示：即便SiC的开关频率提升至80kHz（IGBT仅为20kHz），其总损耗（239.84W）仍远低于IGBT（596.6W），整机效率从97.10%提升至98.82% 。这种“频率提升四倍，损耗反而减半”的现象，是SiC技术逻辑的最强有力证明。

2.3 频率提升带来的系统级红利

技术逻辑的终点并非器件本身，而是系统层面的优化。SiC的高频特性引发了连锁反应：

1. 磁性元件小型化： 根据变压器和电感的物理公式，频率越高，所需的磁芯体积和绕组匝数越少。在焊机和光伏逆变器中，这意味着铜材和磁芯材料的大幅节省，直接降低了BOM成本 。
2. 控制带宽提升： 更高的开关频率意味着更快的电流环控制响应，这对于高精度伺服驱动和高性能电机控制至关重要，能够显著提升加工精度和动态响应能力 。

第三章 商业逻辑：系统降本与市场竞争力的重塑

虽然国产SiC功率模块的单价目前仍高于同规格的进口IGBT模块（通常高出1.2-1.5倍），但供应链部门的算盘打得非常精细：他们看重的是**综合系统成本（Total System Cost）**的下降以及终端产品竞争力的提升。

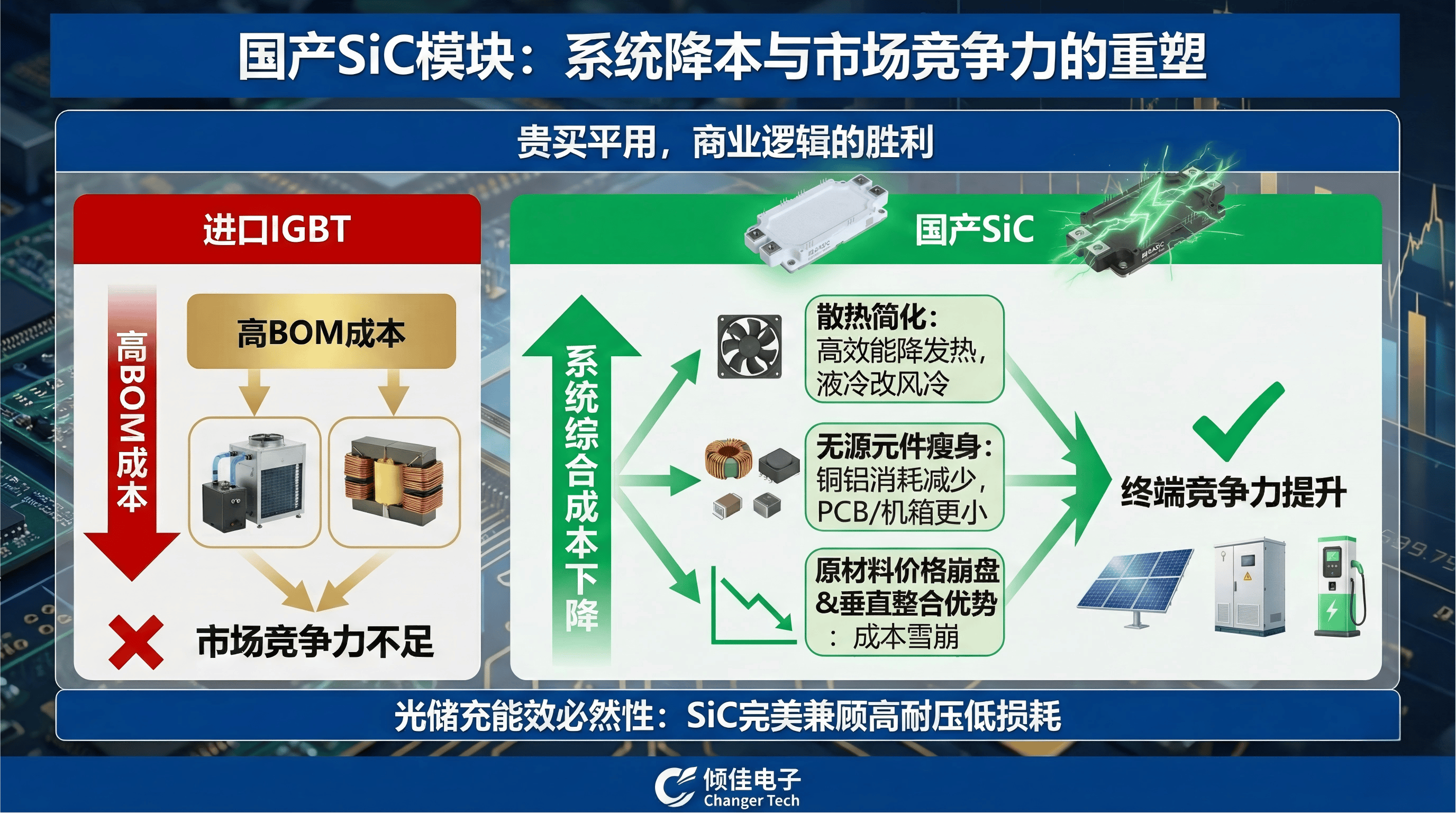

3.1 “贵买平用”的系统BOM经济学

商业逻辑的核心在于：通过增加半导体的投入，换取其他昂贵组件的节省。

• 散热系统的简化： SiC的高效率意味着发热量减少，同时其耐高温特性（结温Tvj可达175℃甚至更高）允许冷却液温度更高。这使得散热器可以做得更小、更轻，甚至在部分应用中将液冷改为风冷，从而降低了系统的机械结构成本和重量 。
• 无源元件成本下降： 如前所述，高频化带来的电感、电容体积缩小，直接降低了铜、铝等大宗原材料的消耗，减少了PCB面积和机箱尺寸，进而降低了物流和仓储成本。

3.2 光储充能效提升的商业必然性

随着光储充对能效的追求和国家出台强指标标准。

• IGBT的局限：传统的1200V硅基IGBT导通损耗和开关损耗急剧增加，难以满足能效要求。
• SiC的统治力： 1200V的SiC MOSFET正好处于其性能甜蜜点，能够完美兼顾高耐压和低损耗。

3.3 国产化带来的成本雪崩

供应链部门推动国产替代的另一个重要商业逻辑是利用国内产能过剩倒逼成本下降。

• 衬底价格战： 2024年，中国SiC衬底产业经历了剧烈的产能扩张，导致价格崩盘。主流6英寸SiC衬底价格暴跌近这种上游原材料的“价格战”极大地降低了下游国产模块厂商的BOM成本，使得国产SiC模块相比进口产品拥有了巨大的价格优势 。
• 垂直整合优势： 像基本半导体这样的IDM厂商，以及电力电子系统厂商的深度介入，打通了固态变压器SST、储能变流器PCS、、工商业储能PCS、构网型储能PCS、集中式大储PCS、商用车电驱动、矿卡电驱动、风电变流器、数据中心HVDC从材料到的产业链。这种垂直整合模式消除了中间环节溢价，使得国产SiC在成本上具备了与进口IGBT模块“贴身肉搏”的潜力 。

第四章 产品成熟度与可靠性：打破“不可用”的偏见

过去，国产模块面临的最大质疑是“可靠性”和“一致性”。然而，最新的技术进展表明，这一短板正在被迅速补齐，甚至在某些封装技术上实现了超越。

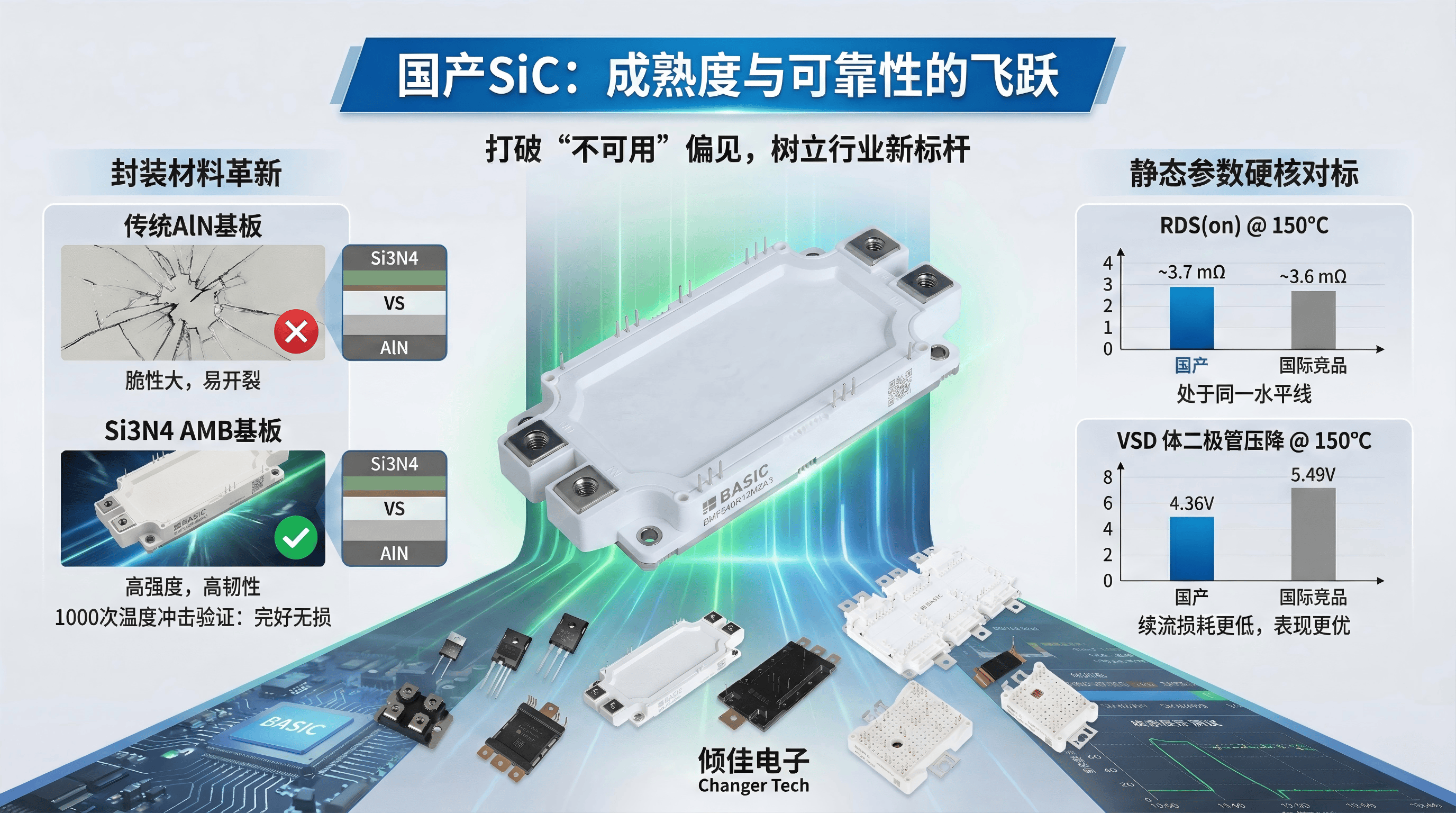

4.1 封装材料的革新：Si3N4 AMB基板

为了适应SiC的高温、高功率密度特性，国产模块厂商（如基本半导体）在封装材料上进行了大胆革新，采用了**氮化硅（Si3N4）活性金属钎焊（AMB）**陶瓷基板 。

技术对比：

• 传统氧化铝（Al2O3）/氮化铝（AlN）： 虽然AlN热导率高（170 W/mK），但其机械强度较差（抗弯强度约350 MPa），脆性大。在电动汽车剧烈的温度循环（Thermal Shock）中，容易发生铜层剥离或陶瓷开裂 。
• 氮化硅（Si3N4）： 虽然热导率（90 W/mK）略低于AlN，但其抗弯强度高达700 MPa，断裂韧性是AlN的近两倍。这使得Si3N4基板可以做得更薄（典型值360μm vs AlN的630μm），从而在实际应用中实现了与AlN相当的热阻，同时具备极高的机械可靠性 。

实测数据：

基本半导体的测试数据显示，在经历1000次温度冲击试验后，传统Al2O3/AlN基板出现了明显的分层现象，而Si3N4基板依然保持良好的结合强度 。这种高可靠性封装技术的应用，消除了供应链对于国产模块“寿命短”的顾虑。

4.2 静态参数的对标验证

在具体的参数对标上，国产模块已不落下风。对比基本半导体的BMF540R12KA3与国际大厂CREE的同类产品（CAB530M12BM3）：

• 导通电阻（RDS(on)）： 在150℃高温下，国产模块的上/下桥臂电阻分别为3.86 mΩ/3.63 mΩ，与国际竞品（3.53 mΩ/3.67 mΩ）处于同一水平线 。
• 体二极管压降（VSD）： 国产模块在高温下的二极管导通压降（4.36V）甚至优于竞品（5.49V），这意味着在死区时间内，国产模块的续流损耗更低 。

第五章 结论

深圳市倾佳电子有限公司（简称“倾佳电子”）是聚焦新能源与电力电子变革的核心推动者：

倾佳电子成立于2018年，总部位于深圳福田区，定位于功率半导体与新能源汽车连接器的专业分销商，业务聚焦三大方向：

新能源：覆盖光伏、储能、充电基础设施；

交通电动化：服务新能源汽车三电系统（电控、电池、电机）及高压平台升级；

数字化转型：支持AI算力电源、数据中心等新型电力电子应用。

公司以“推动国产SiC替代进口、加速能源低碳转型”为使命，响应国家“双碳”政策（碳达峰、碳中和），致力于降低电力电子系统能耗。代理并力推BASiC基本半导体SiC碳化硅MOSFET单管，BASiC基本半导体SiC碳化硅MOSFET功率模块，BASiC基本半导体SiC模块驱动板等功率半导体器件以及新能源汽车连接器。

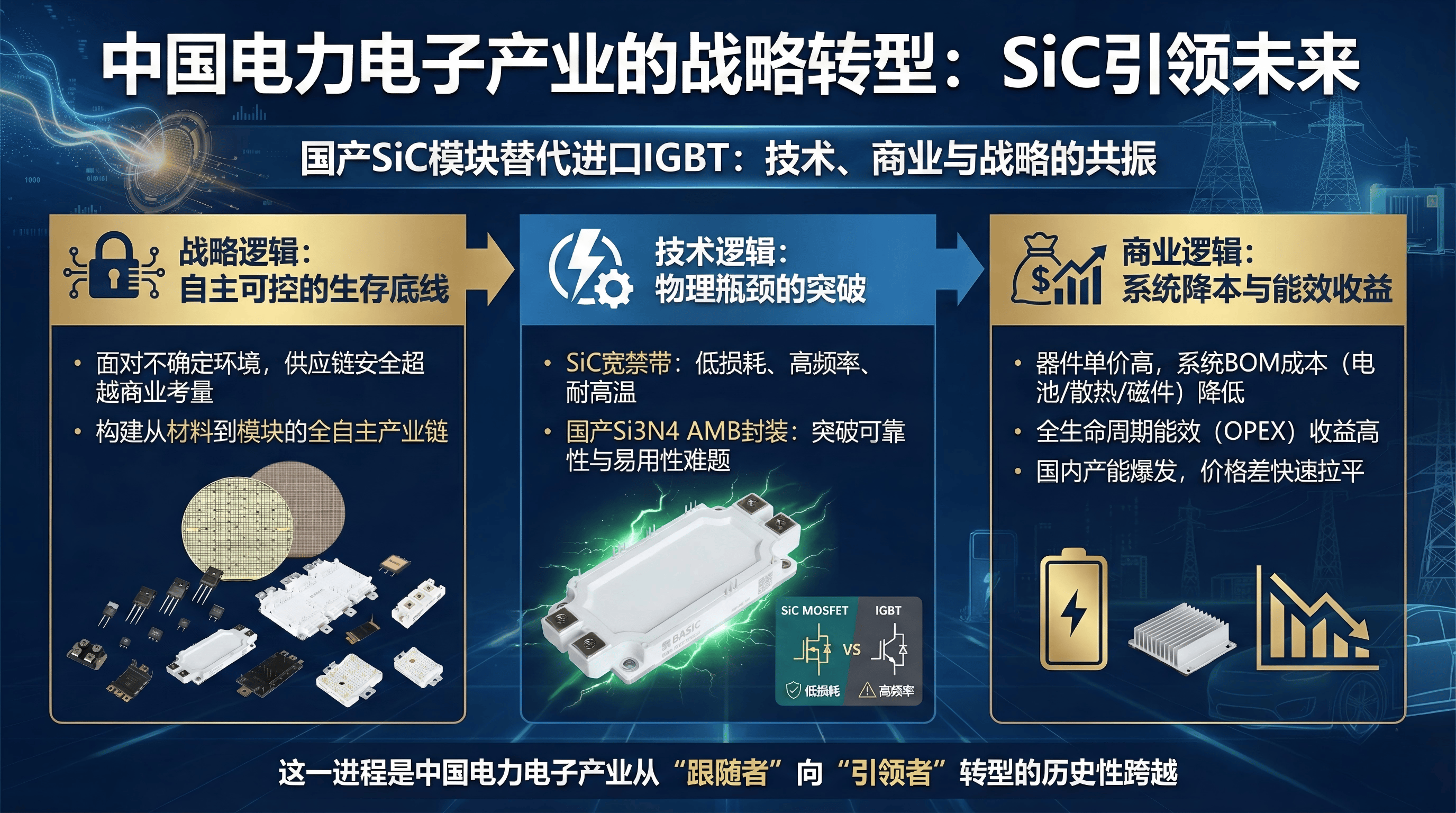

中国电力电子企业全面推动国产SiC模块替代进口IGBT模块，是技术红利与行业共识共振的产物。

从技术逻辑看，SiC凭借宽禁带特性带来的低损耗、高频率和耐高温优势，解决了IGBT在新能源与高效能应用中的物理瓶颈。特别是国产厂商在Si3N4 AMB封装及配套驱动技术上的突破，解决了可靠性与易用性难题，使得“替代”在技术上具备了可行性。

从商业逻辑看，虽然器件单价尚高，但系统BOM成本的降低（电池、散热、磁件）以及全生命周期的能效收益（OPEX），使得SiC方案具备了极高的性价比。更关键的是，国内SiC产业链的产能爆发和价格竞争，正在快速拉平与硅基器件的价差。

从战略逻辑看，面对不确定的国际环境，供应链安全超越了纯粹的商业考量。构建一条从材料、芯片到模块完全自主可控的“国产供应链”，是所有中国头部电力电子企业的生存底线。

综上所述，这一替代进程不仅仅是产品的更迭，更是中国电力电子产业从“跟随者”向“引领者”转型的历史性跨越。

附录：核心数据表

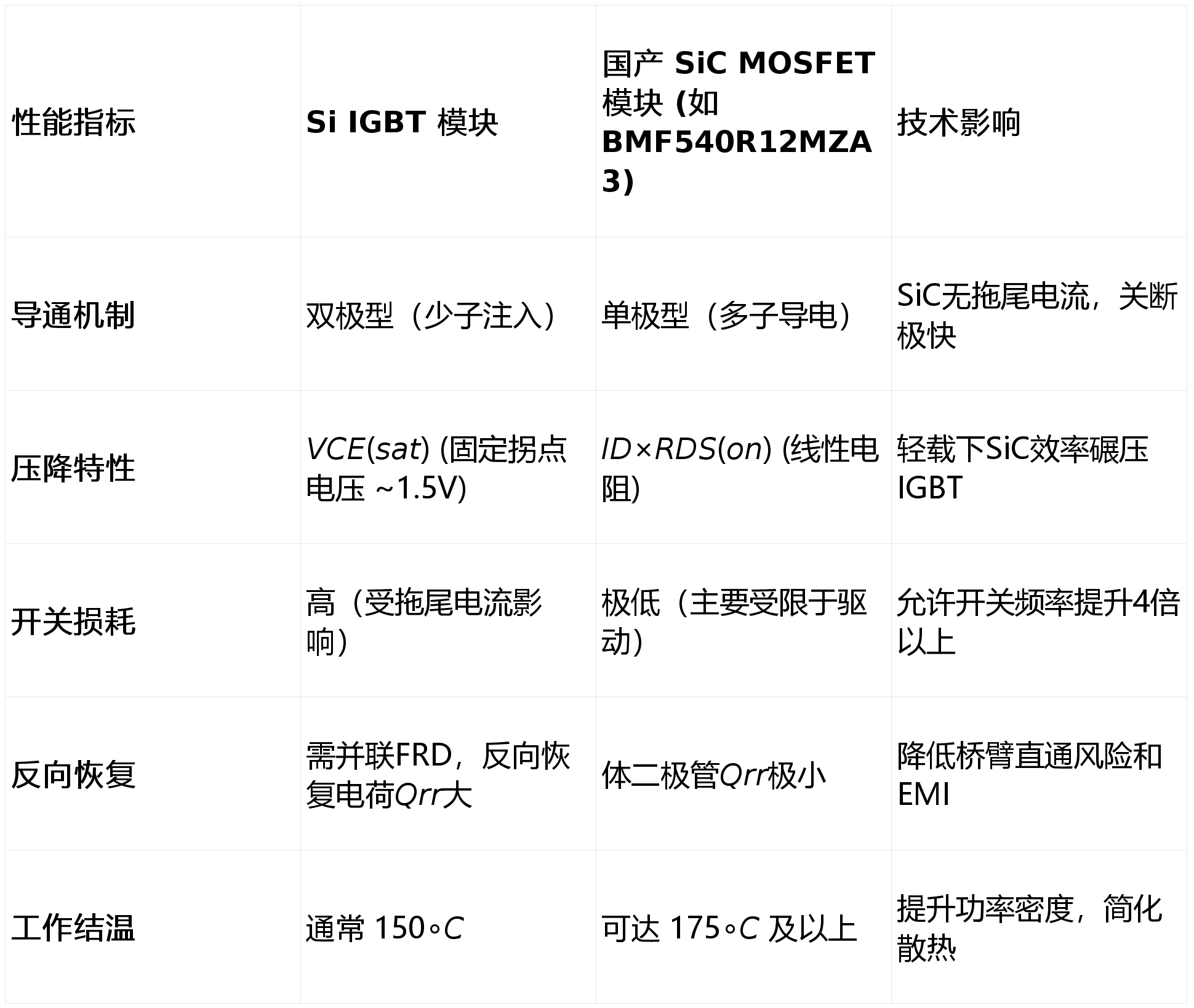

表1：SiC MOSFET与Si IGBT 关键性能对比
